Ochronnik przepięciowy PSM3-40/600 PV 3 moduły odłączalny

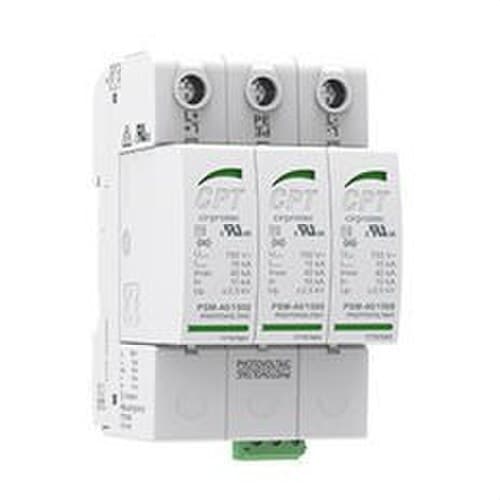

Przepięciowy ogranicznik Cirprotec PSM3-40/600 PV, numer referencyjny 77707850, to urządzenie ochrony przeciwprzepięciowej Typu 2, opracowane specjalnie do instalacji fotowoltaicznych prądu stałego. Ma konfigurację YPV z podłączeniem L+, L- i PE, maksymalne napięcie pracy ciągłej Ucpv 660 V DC oraz wysoką zdolność odprowadzania prądu do 40 kA, zapewniając ochronę urządzeń podłączonych po stronie DC instalacji solarnej.

Jego wtykowa, 3-modułowa konstrukcja do montażu na szynie DIN umożliwia indywidualną wymianę wkładów ochronnych po osiągnięciu końca ich żywotności, bez konieczności wymiany całej podstawy. Urządzenie posiada wizualny wskaźnik stanu, dynamiczne odłączenie termiczne oraz odwracalną obudowę, ułatwiającą wprowadzenie okablowania od góry lub od dołu rozdzielnicy.

Ogranicznik Typu 2 do instalacji fotowoltaicznych

Cirprotec PSM3-40/600 PV jest klasyfikowany jako ogranicznik przepięć PV Typu 2 zgodnie z EN oraz Klasy II zgodnie z IEC. Został zaprojektowany specjalnie do obwodów fotowoltaicznych prądu stałego i spełnia normę IEC/EN 61643-31.

Jego zadaniem jest ograniczanie przepięć przejściowych, które mogą pojawić się na przewodach prądu stałego wskutek pośrednich wyładowań atmosferycznych lub operacji łączeniowych i zakłóceń elektrycznych, zmniejszając napięcie docierające do falowników i innych podłączonych urządzeń.

Ucpv 660 V DC

Chociaż handlowa nazwa modelu to PSM3-40/600 PV, maksymalne napięcie pracy ciągłej Ucpv określone przez Cirprotec zgodnie z IEC wynosi 660 V DC.

Wartość ta musi być uwzględniona przy doborze ochrony instalacji fotowoltaicznej. Maksymalne napięcie generatora PV musi być zgodne z Ucpv ogranicznika we wszystkich przewidzianych warunkach pracy, w tym przy napięciu obwodu otwartego w niskiej temperaturze.

Imax 40 kA i In 20 kA

Ogranicznik oferuje maksymalny prąd wyładowczy Imax 40 kA o przebiegu 8/20 µs oraz nominalny prąd wyładowczy In 20 kA, również o przebiegu 8/20 µs.

• Maksymalny prąd wyładowczy Imax: 40 kA, przebieg 8/20 µs.
• Nominalny prąd wyładowczy In: 20 kA, przebieg 8/20 µs.
• Typ ochrony: PV Typ 2 / Klasa II.

Parametry te pozwalają PSM3-40/600 PV wytrzymywać i odprowadzać kolejne impulsy przejściowe w warunkach określonych przez normę i przez Cirprotec.

Poziom ochrony Up ≤2,6 kV

Poziom ochrony napięciowej Up deklarowany przez Cirprotec wynosi ≤2,6 kV przy nominalnym prądzie wyładowczym, zarówno między L+ i L-, jak i między linią a ziemią.

Wartość Up oznacza napięcie resztkowe obecne podczas działania ogranicznika w warunkach badania. Jego prawidłowa koordynacja z wytrzymałością napięciową falowników i innych urządzeń ma kluczowe znaczenie dla skutecznej ochrony.

Konfiguracja YPV 3-biegunowa

PSM3-40/600 PV ma wewnętrzną konfigurację +, -, PE i wykorzystuje trzy elementy ochronne. Chronione tryby to:

• L+ / PE.
• L- / PE.
• L+ / L-.

Ta konfiguracja YPV została zaprojektowana specjalnie do ochrony linii fotowoltaicznych prądu stałego.

Odporność na zwarcie Iscpv 10 kA

Cirprotec podaje odporność na zwarcie Iscpv na poziomie 10 kA. Dla serii PSM YPV producent wskazuje, że w określonych warunkach urządzenia nie jest wymagany dodatkowy bezpiecznik poprzedzający w obwodzie fotowoltaicznym.

Ostateczna koordynacja powinna zostać wykonana z uwzględnieniem dostępnego prądu zwarciowego, zabezpieczeń stringu lub generatora, falownika oraz szczególnych warunków instalacji.

Dynamiczne odłączenie termiczne

Ogranicznik posiada system dynamicznego odłączenia termicznego zoptymalizowany do napięć stałych. Gdy element ochronny osiągnie stan końca życia lub nieprawidłowej pracy, system odłącza go, pozostawiając obwód ochronny otwarty.

Funkcja ta została zaprojektowana w celu zwiększenia bezpieczeństwa ogranicznika podczas eksploatacji oraz ułatwienia identyfikacji konieczności wymiany wkładu.

Wizualny wskaźnik stanu

Referencja 77707850 posiada wizualną sygnalizację umożliwiającą szybkie sprawdzenie stanu wkładów:

• Zielony: ogranicznik sprawny.
• Brak zielonego: wkład na końcu żywotności i konieczność wymiany.

Ta standardowa referencja nie zawiera zdalnego styku sygnalizacyjnego. Do tej funkcji Cirprotec oferuje wariant PSM3-40/600 PV IR, referencja 77707851.

Wtykowa konstrukcja z wymiennymi wkładami

Wtykowa konstrukcja umożliwia wyjęcie i wymianę wkładów ochronnych bez konieczności wymiany całej podstawy zamontowanej na szynie DIN. Cecha ta ułatwia konserwację i skraca czas interwencji w rozdzielnicach fotowoltaicznych.

Wkłady są mechanicznie kodowane, aby zapobiec montażowi niewłaściwego zamiennika. Dla wersji 600 V Cirprotec identyfikuje wkład liniowy PSM-40/600 PV pod numerem referencyjnym 77707656.

Odwracalna obudowa

Podstawa ogranicznika posiada odwracalną obudowę, która pozwala dostosować wprowadzenie okablowania od góry lub od dołu. Cecha ta zapewnia elastyczność podczas montażu i ułatwia organizację przewodów wewnątrz rozdzielnicy.

Czas reakcji ≤25 ns

Podany przez Cirprotec czas reakcji wynosi ≤25 ns, co pozwala urządzeniu reagować na bardzo szybkie impulsy przepięciowe, charakterystyczne dla zakłóceń przejściowych.

3 moduły na szynę DIN

PSM3-40/600 PV jest przeznaczony do montażu na szynie DIN i zajmuje 3 moduły. Jego przybliżone wymiary to 54 mm szerokości, 90 mm wysokości i 70 mm głębokości.

Modułowa forma ułatwia instalację w rozdzielnicach ochrony DC systemów fotowoltaicznych wraz z rozłącznikami, bezpiecznikami i innymi elementami ochronnymi.

Zaciski do 35 mm²

Zaciski ogranicznika dopuszczają następujące przekroje przyłączeniowe:

• Przewód sztywny: 6-35 mm².
• Przewód elastyczny: 6-25 mm².
• Moment dokręcania: 3 Nm.

Rzeczywisty przekrój przewodów należy dobrać zgodnie z projektem instalacji i instrukcją montażu producenta.

Ochrona IP20

Urządzenie ma stopień ochrony IP20 i jest przeznaczone do montażu wewnątrz rozdzielnic elektrycznych lub odpowiednich obudów zapewniających wymagany stopień ochrony dla miejsca instalacji.

Szeroki zakres temperatur

PSM3-40/600 PV jest przeznaczony do pracy w zakresie temperatur od -40 do +85 °C oraz przy wilgotności względnej od 5 do 95%.

Zastosowany materiał izolacyjny to PA66 CT1 i posiada klasę palności UL94 V-0.

Kompaktowa masa

Wersja PSM3-40/600 PV ma przybliżoną masę netto 0,291 kg, co ułatwia montaż w rozdzielnicach dystrybucyjnych i ochronnych instalacji fotowoltaicznych.

Zastosowania Cirprotec PSM3-40/600 PV

• Instalacje solarne fotowoltaiczne.
• Rozdzielnice ochrony DC.
• Ochrona strony prądu stałego falowników fotowoltaicznych.
• Instalacje autokonsumpcyjne.
• Komercyjne i przemysłowe dachowe instalacje solarne.
• Farmy fotowoltaiczne zgodne z jego napięciem Ucpv.
• Systemy wymagające ogranicznika PV Typu 2 40 kA.

Dane techniczne Cirprotec 77707850

• Marka: Cirprotec.
• Referencja: 77707850.
• Model: PSM3-40/600 PV.
• Rodzina: PSM YPV.
• Zastosowanie: instalacje fotowoltaiczne DC.
• Typ: ogranicznik przepięć przejściowych.
• Klasyfikacja IEC: Klasa II.
• Klasyfikacja EN: PV Typ 2.
• Konfiguracja sieci: YPV.
• Konfiguracja wewnętrzna: +, -, PE.
• Tryby ochrony: L+/PE, L-/PE i L+/L-.
• Maksymalne napięcie pracy ciągłej Ucpv: 660 V DC.
• Nominalny prąd wyładowczy In: 20 kA, przebieg 8/20 µs.
• Maksymalny prąd wyładowczy Imax: 40 kA, przebieg 8/20 µs.
• Poziom ochrony Up L+/L-: ≤2,6 kV.
• Poziom ochrony Up linia/PE: ≤2,6 kV.
• Odporność na zwarcie Iscpv: 10 kA.
• Czas reakcji: ≤25 ns.
• Dynamiczne odłączenie termiczne: tak.
• Tryb odłączenia termicznego: obwód otwarty.
• Forma: wtykowa.
• Wymienne wkłady: tak.
• Wskaźnik stanu: wizualny.
• Sygnalizacja: zielony OK / brak zielonego wymiana.
• Sygnalizacja zdalna: nie w tej referencji.
• Odwracalna obudowa: tak.
• Liczba modułów DIN: 3.
• Montaż: szyna DIN.
• Szerokość: około 54 mm.
• Wysokość: około 90 mm.
• Głębokość: około 70 mm.
• Stopień ochrony: IP20.
• Materiał izolacyjny: PA66 CT1.
• Palność: UL94 V-0.
• Przewód sztywny: 6-35 mm².
• Przewód elastyczny: 6-25 mm².
• Moment dokręcania: 3 Nm.
• Temperatura pracy: -40 do +85 °C.
• Wilgotność względna: 5-95%.
• Masa netto: 0,291 kg.
• Wkład zamienny dla wersji 600: PSM-40/600 PV, referencja 77707656.
• Norma: IEC/EN 61643-31.
• Dodatkowa certyfikacja: UL 1449 5. edycja.

Wysokowydajna ochrona Typu 2 dla fotowoltaiki

Cirprotec PSM3-40/600 PV łączy Ucpv 660 V DC z maksymalną zdolnością odprowadzania 40 kA, In 20 kA oraz poziomem ochrony Up ≤2,6 kV. Parametry te są szczególnie ukierunkowane na ochronę strony DC instalacji fotowoltaicznych przed przepięciami przejściowymi.

Wtykowa konstrukcja, wymienne i kodowane wkłady, wizualny wskaźnik stanu oraz odwracalna obudowa upraszczają zarówno instalację początkową, jak i późniejsze prace serwisowe. Wszystko to zamknięto w kompaktowym formacie 3 modułów DIN.

Ważne: referencja 77707850 posiada wizualną sygnalizację, ale nie zawiera zdalnego styku sygnalizacyjnego. Odpowiednikiem z sygnalizacją zdalną jest 77707851. Dobór Ucpv należy przeprowadzić z uwzględnieniem maksymalnego napięcia obwodu otwartego generatora fotowoltaicznego w najniekorzystniejszych warunkach pracy.
