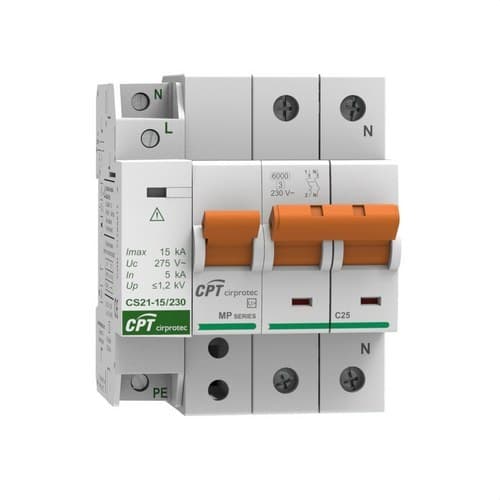

Ochronnik przepięciowy stały IGA 1P+N 25A

Ogranicznik Cirprotec V-CHECK 2MP-D-25 + CS21, numer referencyjny 77706395C, to zestaw zabezpieczający do jednofazowych instalacji elektrycznych, łączący ochronę przed przepięciami trwałymi, wyłącznik główny automatyczny (IGA) 25 A oraz ochronę przeciwprzepięciową typu 2. Konfiguracja 1P+N jest szczególnie zalecana do rozdzielnic elektrycznych w domach, lokalach i innych jednofazowych instalacjach 230 V.

Zestaw składa się z ogranicznika przepięć trwałych V-CHECK 2MP-D-25, z wbudowanym IGA o charakterystyce C i prądzie znamionowym 25 A, oraz ogranicznika przepięć przejściowych CS21-15/230. Dzięki temu jedno rozwiązanie pozwala reagować zarówno na długotrwałe wzrosty napięcia, jak i ograniczać bardzo krótkie przepięcia przejściowe związane z łączeniami elektrycznymi lub pośrednimi skutkami wyładowań atmosferycznych.

Połączona ochrona przed przepięciami trwałymi i przejściowymi

Referencja 77706395C łączy dwa komplementarne typy ochrony:

• Przepięcia trwałe: V-CHECK nadzoruje napięcie zasilania i działa na wbudowany IGA w przypadku trwałej anomalii zgodnie z charakterystyką zadziałania.
• Przepięcia przejściowe: CS21 ogranicza krótkotrwałe impulsy napięciowe i odprowadza energię zakłócenia do ziemi.
• Przeciążenia i zwarcia: IGA 25 A zapewnia odpowiednią ochronę magnetotermiczną obwodu.

Takie połączenie pomaga chronić zarówno okablowanie instalacji, jak i podłączone urządzenia elektryczne i elektroniczne znajdujące się za zabezpieczeniem.

Wbudowany IGA 25 A o charakterystyce C

V-CHECK 2MP-D-25 zawiera wyłącznik nadprądowy magnetotermiczny 25 A o charakterystyce C. Urządzenie jest fabrycznie okablowane, co upraszcza montaż i ogranicza liczbę dodatkowych połączeń w rozdzielnicy.

Charakterystyka C jest powszechnie stosowana w obwodach rozdzielczych z odbiornikami mogącymi generować umiarkowane prądy rozruchowe. Zdolność wyłączania tej rodziny wynosi 6 kA zgodnie z normą UNE-EN 60898.

Ochrona przed przepięciami trwałymi POP

Moduł V-CHECK został zaprojektowany do wykrywania nieprawidłowych i utrzymujących się wzrostów napięcia sieciowego. Tego typu przepięcie może wystąpić m.in. w wyniku problemów związanych z przewodem neutralnym i może narażać odbiorniki elektryczne na napięcie wyższe od przewidzianego przez dłuższy czas.

Po wykryciu stanu przepięcia trwałego zgodnego z krzywą zadziałania urządzenia system powoduje otwarcie wbudowanego wyłącznika automatycznego i odłącza chronioną instalację.

Ochrona POP zgodna z UNE-EN 50550

Cirprotec identyfikuje serię V-CHECK MP-D jako domową ochronę przed przepięciami trwałymi POP zgodną z UNE-EN 50550 oraz z wbudowanym wyłącznikiem automatycznym.

Rozwiązanie jest szczególnie przeznaczone do rozdzielnic ochronnych w instalacjach niskiego napięcia, gdzie wymagane jest połączenie nadzoru nad przepięciem trwałym i ochrony magnetotermicznej.

Ochrona przejściowa typu 2 15 kA

Zestaw 77706395C zawiera ogranicznik Cirprotec CS21-15/230, sklasyfikowany jako Typ 2 zgodnie z EN 61643-11 oraz Klasa II zgodnie z IEC 61643-11.

CS21 ma maksymalny prąd wyładowczy Imax 15 kA przy fali 8/20 µs i został zaprojektowany do ograniczania przepięć przejściowych w rozdzielnicach niskiego napięcia.

• Klasyfikacja: Typ 2 / Klasa II.
• Imax L-N: 15 kA, fala 8/20 µs.
• Imax N-PE: 15 kA, fala 8/20 µs.
• Znamionowy prąd wyładowczy In: 5 kA.

Konfiguracja 1+1 ogranicznika przejściowego

CS21 wykorzystuje wewnętrzną konfigurację 1+1 o 2 biegunach, zaprojektowaną specjalnie do instalacji jednofazowych z przewodem fazowym, neutralnym i ochronnym.

Tryby ochrony to L-N oraz N-PE, zapewniające skoordynowaną ochronę między fazą a neutralnym oraz między neutralnym a ziemią.

Kompatybilny z sieciami TT i TNS

Cirprotec określa CS21-15/230 dla konfiguracji sieci TT i TNS. Instalację należy wykonać zgodnie ze schematem połączeń wskazanym przez producenta, zwracając szczególną uwagę na przewód neutralny oraz połączenie ochronne PE.

Napięcie znamionowe 230 V AC

Ogranicznik CS21 pracuje przy napięciu znamionowym 230 V AC, 50-60 Hz. Jego maksymalne napięcie pracy ciągłej wynosi 275 V między fazą a neutralnym.

Takie parametry sprawiają, że nadaje się do standardowych jednofazowych rozdzielnic niskiego napięcia zgodnych z podaną konfiguracją.

Poziom ochrony CS21

Dla modułu ochrony przejściowej Cirprotec podaje poziom ochrony Up ≤1,2 kV między fazą a neutralnym oraz ≤1,5 kV między neutralnym a ziemią.

Poziom Up oznacza napięcie resztkowe pojawiające się podczas działania ogranicznika w określonych warunkach testowych i jest ważnym parametrem przy koordynacji ochrony z urządzeniami zainstalowanymi za zabezpieczeniem.

Zdolność zwarciowa CS21 10 kA

Ogranicznik przejściowy CS21 ma zdolność zwarciową Isccr 10 kA, a Cirprotec określa maksymalny bezpiecznik poprzedzający 63 A typu gG dla tego modułu.

Ostateczna koordynacja z zabezpieczeniami nadprądowymi powinna być wykonana zgodnie ze schematem i rzeczywistymi parametrami instalacji.

Dynamiczne odłączenie termiczne

CS21 posiada system dynamicznego odłączenia termicznego, który pozwala wewnętrznie odizolować element ochronny po osiągnięciu końca żywotności lub stanu nieprawidłowej pracy.

Funkcja ta pomaga utrzymać bezpieczne działanie urządzenia przez cały okres eksploatacji.

Wizualny wskaźnik LED

Moduł ochrony przeciwprzepięciowej przejściowej posiada wizualną sygnalizację LED, ułatwiającą kontrolę jego stanu podczas przeglądów i konserwacji.

Standardowa referencja CS21-15/230 użyta w tym zestawie nie posiada zdalnego styku sygnalizacyjnego.

Kompaktowy format 4 modułów DIN

Jednofazowy V-CHECK zajmuje 3 moduły DIN, a kompaktowy CS21 tylko 1 dodatkowy moduł. Zestaw wymaga więc około 4 modułów miejsca w rozdzielnicy.

Oba komponenty są przygotowane do montażu na szynie DIN, co ułatwia ich integrację z pozostałymi zabezpieczeniami modułowymi instalacji.

CS21 tylko 1 moduł

Jedną z wyróżniających cech CS21 jest jego wyjątkowo kompaktowa, monoblokowa konstrukcja. Integruje 2 bieguny ochrony w zaledwie 1 module DIN, umożliwiając dodanie ochrony typu 2 bez zajmowania przestrzeni typowej dla standardowego dwubiegunowego ogranicznika.

Zaciski ogranicznika przejściowego

CS21 obsługuje:

• Przewody sztywne: od 6 do 35 mm².
• Przewody giętkie: od 6 do 25 mm².

Dobór przekroju należy określić w zależności od parametrów instalacji oraz instrukcji Cirprotec.

Szeroki zakres środowiskowy CS21

Moduł przejściowy jest przystosowany do pracy w temperaturze od -40 do +85 °C oraz przy wilgotności względnej od 5 do 95%.

Obudowa wykonana jest z poliwęglanu, posiada klasę palności UL94 V-0 i wykończenie w kolorze szarym RAL 7035.

Zastosowania Cirprotec 77706395C

• Jednofazowe rozdzielnice elektryczne w domach.
• Mieszkania i domy letniskowe.
• Lokale handlowe.
• Biura i małe firmy.
• Wspólnoty mieszkaniowe.
• Modernizacje rozdzielnic elektrycznych.
• Instalacje jednofazowe z IGA 25 A.
• Ochrona sprzętu AGD i urządzeń elektronicznych przed anomaliami napięcia.

Dane techniczne Cirprotec 77706395C

• Marka: Cirprotec.
• Referencja: 77706395C.
• Zestaw: V-CHECK 2MP-D-25 + CS21-15/230.
• Typ: połączona ochrona przed przepięciami trwałymi i przejściowymi z IGA.
• Zastosowanie: instalacje jednofazowe.
• Konfiguracja: 1P+N / 1F+N.
• Napięcie znamionowe: 230 V AC.
• Wbudowany IGA: tak.
• Prąd znamionowy IGA: 25 A.
• Charakterystyka IGA: C.
• Zdolność wyłączania: 6 kA zgodnie z UNE-EN 60898.
• Ochrona przed przepięciami trwałymi: tak.
• Ochrona POP: zgodna z UNE-EN 50550.
• V-CHECK fabrycznie okablowany: tak.
• Ochrona przed przepięciami przejściowymi: tak.
• Model SPD: CS21-15/230.
• Wewnętrzna konfiguracja CS21: 1+1.
• Liczba biegunów CS21: 2.
• Klasyfikacja EN CS21: Typ 2.
• Klasyfikacja IEC CS21: Klasa II.
• Konfiguracje sieci: TT i TNS.
• Tryby ochrony: L-N / N-PE.
• Imax: 15 kA, fala 8/20 µs.
• In: 5 kA, fala 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Zdolność zwarciowa Isccr CS21: 10 kA.
• Maksymalny bezpiecznik poprzedzający CS21: 63 A gG.
• Dynamiczne odłączenie termiczne: tak.
• Wskaźnik wizualny CS21: LED.
• Sygnalizacja zdalna: nie.
• Moduły V-CHECK: 3.
• Moduły CS21: 1.
• Łączna zajętość: około 4 moduły DIN.
• Montaż: szyna DIN.
• Przewód sztywny dopuszczony przez CS21: 6-35 mm².
• Przewód giętki dopuszczony przez CS21: 6-25 mm².
• Temperatura pracy CS21: -40 do +85 °C.
• Wilgotność względna CS21: 5-95%.
• Materiał izolacyjny CS21: poliwęglan.
• Palność CS21: UL94 V-0.
• Główne normy: UNE-EN 50550 oraz IEC/EN 61643-11.
• EAN zestawu: 8435297857129.

Kompleksowa ochrona dla jednofazowych rozdzielnic 25 A

Cirprotec 77706395C łączy w jednym zestawie IGA o charakterystyce C 25 A, ochronę przed przepięciami trwałymi oraz ogranicznik typu 2 o Imax 15 kA. Dzięki temu pozwala zabezpieczyć różne zagrożenia elektryczne za pomocą modułowego rozwiązania szczególnie odpowiedniego do jednofazowych rozdzielnic.

Fabrycznie okablowany V-CHECK upraszcza montaż ochrony trwałej, a kompaktowy CS21 dodaje ochronę przejściową, zajmując tylko jeden moduł DIN. Efektem jest rozwiązanie o wymiarze około 4 modułów dla domów, lokali i innych kompatybilnych instalacji.

Ważne: chociaż podany tytuł wspomina wyłącznie o ochronie przed przepięciami trwałymi i IGA 25 A, pełna referencja 77706395C jest sprzedawana jako zestaw z ogranicznikiem przejściowym CS21 15 kA. Instalację należy wykonać zgodnie ze schematem Cirprotec i przez wykwalifikowany personel.
