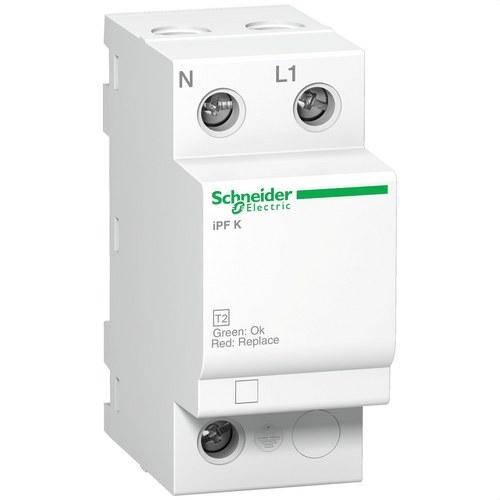

Ogranicznik przepięć przejściowych Acti9 IPF20 20KA 340V 1P+N

Ogranicznik przepięć przejściowych Acti9 iPF 1P+N 20A 340V 20kA firmy Schneider Electric jest zaprojektowany do ochrony instalacji elektrycznych przed przepięciami przejściowymi, które mogą wystąpić na skutek zjawisk takich jak wyładowania atmosferyczne lub przełączania w sieci. Urządzenie to, będące częścią gamy Acti9, jest specjalnie przeznaczone do zastosowań w budynkach mieszkalnych i komercyjnych, oferując skuteczne i bezpieczne rozwiązanie dla ochrony sprzętu elektrycznego i elektronicznego przed niespodziewanymi skokami napięcia.

Acti9 iPF K 20 to ogranicznik przepięć typu 2, zdolny do wytrzymania prądów wyładowczych do 20 kA, zgodnie z normą IEC 61643-11:2011, co czyni go doskonałym wyborem dla instalacji o średnim poziomie ryzyka przepięć. Tego rodzaju ochrona jest niezbędna w systemach elektrycznych, gdzie integralność sprzętu elektronicznego oraz bezpieczeństwo użytkowników zależą od ciągłej i nieprzerwanej pracy.

Ogranicznik jest zaprojektowany do ochrony instalacji elektrycznych 1P+N (jedna faza i neutralny) i jest kompatybilny z systemami uziemienia TT i TN-S, które są powszechne w wielu sieciach elektrycznych. Możliwość dostosowania się do różnych systemów uziemienia czyni go wszechstronną i odpowiednią opcją dla szerokiej gamy instalacji.

Urządzenie ma maksymalne napięcie pracy ciągłej (Uc) wynoszące 340 V AC w trybie różnicowym między fazą a neutralnym oraz 260 V AC między neutralnym a ziemią. Jeśli chodzi o jego poziom ochrony napięcia (Up), ten ogranicznik oferuje ochronę 1,5 kV w trybie wspólnym (między neutralnym a ziemią) i 1,1 kV w trybie różnicowym (między fazą a neutralnym), co zapewnia skuteczną ochronę sprzętu podłączonego do sieci przed skokami napięcia.

Acti9 iPF wykorzystuje połączenie technologii MOV (warystor tlenkowy metalu) i GDT (rurka wyładowcza gazowa), co pozwala na szybkie i efektywne działanie w przypadku wykrycia przepięcia. MOV ogranicza szczyt napięcia, a GDT zapewnia bezpieczne rozproszenie energii resztkowej. Ten projekt gwarantuje, że przepięcia są skutecznie tłumione, chroniąc zarówno sprzęt, jak i całą instalację elektryczną.

Urządzenie jest łatwe w instalacji, zaprojektowane do montażu na szynie DIN za pomocą regulowanego systemu klipsów, co ułatwia jego integrację w rozdzielnicach elektrycznych lub panelach dystrybucyjnych. Jego kompaktowy rozmiar, z wymiarami 81 mm wysokości, 36 mm szerokości i 69 mm głębokości, pozwala na instalację w ograniczonych przestrzeniach bez kompromisu dla funkcjonalności ani bezpieczeństwa. Dodatkowo, jego biały kolor (RAL 9003) zapewnia dyskretną integrację w każdym środowisku elektrycznym.

Dane techniczne

• Maksymalny prąd wyładowczy (Imax): 20 kA.
• Nominalny prąd wyładowczy (In): 5 kA.
• Maksymalne napięcie pracy ciągłej (Uc): 340 V AC (faza/ziemia), 260 V AC (neutralny/ziemia).
• Poziom ochrony napięcia (Up): 1,5 kV w trybie wspólnym, 1,1 kV w trybie różnicowym.
• Nominalne napięcie pracy (Ue): 230 V AC ± 10 % przy 50/60 Hz.
• Technologia: MOV + GDT (warystor tlenkowy metalu i rurka wyładowcza gazowa).
• Normy: IEC 61643-11:2011.
• Stopień ochrony IP: IP20 zgodnie z IEC 60529.
• Typ ogranicznika przepięć: Typ 2.
• Połączenia: Terminal tunelowy dla przewodów do 25 mm² (sztywnych) i 16 mm² (elastycznych).
• Waga: 210 g.
• Wymiary: 81 mm wysokości, 36 mm szerokości, 69 mm głębokości.
• Moment dokręcania: 3,5 N.m.
• Temperatura pracy: Od -5 °C do +60 °C.

Kluczowe zalety

• Skuteczna ochrona przed przepięciami: Z możliwością rozładowania do 20 kA, to urządzenie jest idealne do ochrony instalacji elektrycznych przed skokami napięcia spowodowanymi przez wyładowania atmosferyczne lub wahania w sieci.
• Łatwa instalacja: Jego kompaktowy design i montaż na szynie DIN zapewniają szybką i łatwą instalację, co czyni go praktycznym wyborem dla każdej rozdzielnicy elektrycznej.
• Wysoka kompatybilność: Działa doskonale z systemami uziemienia TT i TN-S, oferując szeroki zakres możliwych zastosowań.
• Zaawansowana technologia MOV + GDT: Łączy najlepsze cechy obu technologii, aby zapewnić szybką i skuteczną reakcję na przepięcia.

Acti9 iPF 1P+N 20A 340V 20kA to solidne i niezawodne rozwiązanie, które zapewnia niezbędną ochronę dla instalacji elektrycznych, zapobiegając kosztownym uszkodzeniom wrażliwego sprzętu i gwarantując bezpieczeństwo ludzi. Dodatkowo, jego modułowa konstrukcja i łatwość instalacji sprawiają, że jest to atrakcyjna opcja zarówno dla nowych instalacji, jak i modernizacji istniejących systemów.
