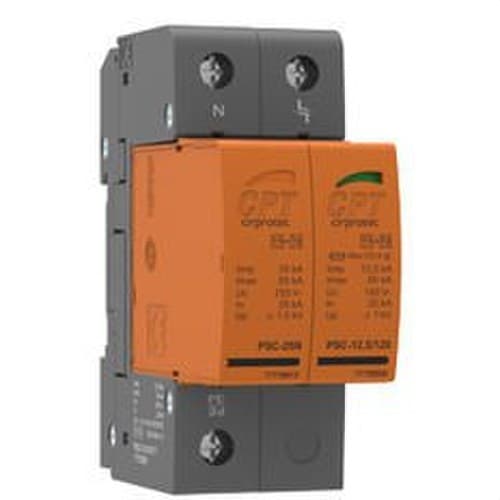

Ogranicznik przepięć przejściowych PSC2-230-TT 1P+N 12,5kA 2 moduły odłączalny

Ogranicznik przepięć przejściowych Cirprotec PSC2-12,5/230 TT, numer referencyjny 77738205, to urządzenie kombinowane Typu 1+2, zaprojektowane do ochrony jednofazowych instalacji elektrycznych przed przepięciami przejściowymi wywołanymi wyładowaniami atmosferycznymi oraz łączeniami w sieci. Posiada wewnętrzną konfigurację 1+1 dla fazy, neutralnego i uziemienia, prąd udarowy Iimp 12,5 kA między L-N oraz odłączalną konstrukcję o szerokości zaledwie 2 modułów do montażu na szynie DIN.

Jest on przez Cirprotec jednoznacznie przeznaczony do sieci TT 230 V i łączy w jednym urządzeniu funkcje ogranicznika Typu 1 i Typu 2. Oferuje znamionowy prąd wyładowczy In 20 kA między L-N, maksymalny prąd wyładowczy Imax 65 kA oraz poziom ochrony Up ≤1,3 kV między fazą a neutralnym, zapewniając wysokowydajne rozwiązanie do rozdzielnic mieszkaniowych, komercyjnych i przemysłowych.

Kombinowany ogranicznik Typu 1+2

Cirprotec PSC2-12,5/230 TT jest klasyfikowany jako Klasa I+II według IEC oraz Typ 1+2 według EN. Ta podwójna klasyfikacja pozwala działać zarówno przeciwko prądom udarowym związanym ze skutkami wyładowań atmosferycznych, jak i przeciwko przepięciom przejściowym o mniejszej energii, indukowanym lub generowanym przez łączenia w sieci.

Dzięki integracji obu funkcji w jednym urządzeniu upraszcza się koordynację ochrony przeciwprzepięciowej w rozdzielnicy.

Prąd udarowy Iimp 12,5 kA

Wartość 12,5 kA zawarta w oznaczeniu handlowym odpowiada prądowi udarowemu wyładowczemu Iimp między L-N, badanemu przebiegiem 10/350 µs, charakterystycznym dla ograniczników Typu 1.

• Iimp L-N, przebieg 10/350 µs: 12,5 kA.
• Iimp N-PE, przebieg 10/350 µs: 25 kA.

Dlatego 12,5 kA nie należy mylić z maksymalnym prądem wyładowczym Imax ogranicznika.

Imax 65 kA i In do 25 kA

Jako ogranicznik Typu 2, PSC2-12,5/230 TT charakteryzuje się wysoką zdolnością odprowadzania prądu przy przebiegu 8/20 µs:

• Znamionowy prąd wyładowczy In L-N: 20 kA.
• Znamionowy prąd wyładowczy In N-PE: 25 kA.
• Maksymalny prąd wyładowczy Imax L-N: 65 kA.
• Maksymalny prąd wyładowczy Imax N-PE: 65 kA.

Parametry te pozwalają urządzeniu radzić sobie z kolejnymi impulsami przejściowymi w warunkach określonych normami IEC/EN 61643-11.

Konfiguracja 1+1 dla instalacji jednofazowych

Choć handlowo może być opisywany jako ogranicznik 1P+N, Cirprotec technicznie definiuje jego architekturę jako wewnętrzną konfigurację 1+1 o 2 biegunach.

Tryby ochrony to:

• L-N: ochrona między fazą a neutralnym.
• N-PE: ochrona między neutralnym a przewodem ochronnym.

Konfiguracja ta jest szczególnie odpowiednia dla układów TT, zgodnie z samym oznaczeniem PSC2-12,5/230 TT tej referencji.

Napięcie znamionowe 230 V

Ogranicznik jest przeznaczony do napięcia znamionowego 230 V AC przy 50-60 Hz. Maksymalne napięcie trwałej pracy Uc różni się w zależności od trybu ochrony:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Wartości te określają napięcie, które urządzenie może wytrzymać w sposób ciągły bez rozpoczęcia działania ochronnego.

Obniżony poziom ochrony Up

Cirprotec podaje następujące poziomy ochrony napięciowej przy znamionowym prądzie wyładowczym:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Poziom Up oznacza napięcie resztkowe pojawiające się podczas działania ogranicznika i ma kluczowe znaczenie przy koordynacji urządzenia z wytrzymałością napięciową odbiorników zainstalowanych za nim.

Zdolność zwarciowa Isccr 25 kA

PSC2-12,5/230 TT ma zdolność zwarciową Isccr 25 kA. Cirprotec określa również maksymalny bezpiecznik poprzedzający 200 A typu gG.

Zabezpieczenie rezerwowe i jego koordynację należy dobrać zgodnie z rzeczywistymi parametrami rozdzielnicy oraz instrukcjami producenta.

Prąd następczy Ifi 100 A

Prąd następczy Ifi określony przez Cirprotec wynosi 100 A. Parametr ten jest związany ze zdolnością ogranicznika do przerwania prądu sieciowego, który może nadal płynąć po zadziałaniu elementu ochronnego.

Szybka reakcja na przepięcia

Ogranicznik charakteryzuje się bardzo krótkimi czasami reakcji:

• Czas reakcji L-N: ≤25 ns.
• Czas reakcji N-PE: ≤100 ns.

Tak szybkie działanie pozwala ograniczyć bardzo krótkie impulsy, zanim rozprzestrzenią się one do odbiorników elektrycznych i elektronicznych instalacji.

Dynamiczne odłączenie termiczne

PSC2 posiada dynamiczne odłączenie termiczne. Gdy element ochronny osiągnie stan końca życia lub wystąpi warunek anomalii, mechanizm wewnętrzny dokonuje odłączenia w trybie obwodu otwartego.

System ten przyczynia się do utrzymania bezpieczeństwa urządzenia przez cały okres jego eksploatacji.

Odłączalna konstrukcja z wymiennymi wkładami

Jedną z zalet PSC2-12,5/230 TT jest jego odłączalna konstrukcja. Wkłady ochronne można wyjąć z podstawy i wymienić po osiągnięciu końca okresu eksploatacji bez konieczności demontażu lub wymiany całego urządzenia.

Cirprotec stosuje również mechanicznie kodowane wkłady, zależnie od napięcia sieci, co pomaga uniknąć zamontowania niewłaściwej referencji podczas prac konserwacyjnych.

Wizualny wskaźnik stanu

Urządzenie posiada sygnalizację wizualną ułatwiającą kontrolę stanu wkładów:

• Zielony: ogranicznik sprawny.
• Brak zielonego: wkład zużyty i wymaga wymiany.

Numer referencyjny 77738205 odpowiada wersji standardowej bez styku sygnalizacji zdalnej. Odpowiednikiem wyposażonym w sygnalizację zdalną jest referencja 77738206.

Wkłady zamienne

Cirprotec oferuje specjalne wymienne wkłady, ułatwiające konserwację ogranicznika:

• Wkład liniowy do 230 V: PSC-12,5/230, referencja 77738601.
• Wkład neutralny: PSC-25N, referencja 77738613.

Wymiana pojedynczego wkładu pozwala zachować podstawę i istniejące okablowanie, gdy tylko jeden z elementów ochronnych osiągnął koniec okresu eksploatacji.

Odwracalna podstawa i połączenie Biconnect

Seria PSC 12,5 posiada odwracalną podstawę, co zapewnia elastyczność w okablowaniu rozdzielnicy. Cirprotec stosuje również swój system połączeń Biconnect, przygotowany do ułatwienia podłączenia za pomocą przewodu i zacisku lub grzebienia łączeniowego.

2 moduły na szynę DIN

PSC2-12,5/230 TT zajmuje zaledwie 2 moduły i jest przeznaczony do montażu na szynie DIN. Jego wymiary wynoszą około 36 mm szerokości, 90 mm wysokości i 76 mm głębokości.

Kompaktowa forma ułatwia zastosowanie ochrony Typu 1+2 w rozdzielnicach, gdzie dostępna przestrzeń jest ograniczona.

Zaciski dla przewodów do 35 mm²

Cirprotec podaje następujące możliwości podłączenia:

• Przewód sztywny: od 6 do 35 mm².
• Przewód elastyczny: od 6 do 25 mm².
• Moment dokręcania: 3 Nm.

Docelowy przekrój należy dobrać zgodnie z parametrami instalacji i instrukcją montażu.

Ochrona IP20

Urządzenie ma stopień ochrony IP20 i jest przeznaczone do instalacji wewnątrz rozdzielnic elektrycznych lub obudów zapewniających wymaganą ochronę miejsca montażu.

Szeroki zakres temperatur

Ogranicznik może pracować w zakresie od -40 do +85 °C i dopuszcza wilgotność względną od 5 do 95%, zapewniając szeroki margines środowiskowy dla profesjonalnych instalacji elektrycznych.

Jego materiał izolacyjny to PA66 CT1, a klasa palności to UL94 V-0.

Zastosowania Cirprotec PSC2-12,5/230 TT

• Jednofazowe rozdzielnice elektryczne.
• Instalacje w układzie TT.
• Domy i budynki mieszkalne.
• Budynki komercyjne i użyteczności publicznej.
• Instalacje przemysłowe.
• Telekomunikacja.
• Infrastruktura ładowania pojazdów elektrycznych.
• Instalacje fotowoltaiczne po stronie AC, gdy konfiguracja jest zgodna.
• Instalacje wymagające skoordynowanej ochrony Typu 1+2.
• Ochrona urządzeń elektrycznych i elektronicznych przed przepięciami przejściowymi.

Dane techniczne Cirprotec 77738205

• Marka: Cirprotec.
• Referencja: 77738205.
• Model: PSC2-12,5/230 TT.
• Rodzina: PSC 12,5 1+1.
• Typ: ogranicznik przepięć przejściowych.
• Klasyfikacja IEC: Klasa I+II.
• Klasyfikacja EN: Typ 1+2.
• Zastosowanie: sieć elektryczna AC.
• Konfiguracja handlowa: jednofazowa 1P+N.
• Konfiguracja wewnętrzna: 1+1.
• Liczba biegunów: 2.
• Układ sieci: TT.
• Tryby ochrony: L-N / N-PE.
• Napięcie znamionowe Un: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, przebieg 10/350 µs: 12,5 kA.
• Iimp N-PE, przebieg 10/350 µs: 25 kA.
• In L-N, przebieg 8/20 µs: 20 kA.
• In N-PE, przebieg 8/20 µs: 25 kA.
• Imax L-N, przebieg 8/20 µs: 65 kA.
• Imax N-PE, przebieg 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Zdolność zwarciowa Isccr: 25 kA.
• Maksymalny bezpiecznik poprzedzający: 200 A gG.
• Prąd następczy Ifi: 100 A.
• Czas reakcji L-N: ≤25 ns.
• Czas reakcji N-PE: ≤100 ns.
• Dynamiczne odłączenie termiczne: tak.
• Tryb odłączenia: obwód otwarty.
• Forma: odłączalna.
• Wkłady wymienne: tak.
• Wskaźnik wizualny: zielony OK / brak zielonego wymiana.
• Sygnalizacja zdalna: nie.
• Wersja z sygnalizacją zdalną: 77738206.
• Odwracalna podstawa: tak.
• Połączenie Biconnect: tak.
• Liczba modułów DIN: 2.
• Montaż: szyna DIN.
• Wymiary przybliżone: 36 x 90 x 76 mm.
• Stopień ochrony: IP20.
• Materiał izolacyjny: PA66 CT1.
• Palność: UL94 V-0.
• Przewód sztywny: 6-35 mm².
• Przewód elastyczny: 6-25 mm².
• Moment dokręcania: 3 Nm.
• Temperatura pracy: -40 do +85 °C.
• Wilgotność względna: 5-95%.
• Wkład liniowy: PSC-12,5/230, referencja 77738601.
• Wkład neutralny: PSC-25N, referencja 77738613.
• Normy: IEC 61643-11 i EN 61643-11.

Wysokowydajna ochrona Typu 1+2 w zaledwie 2 modułach

Cirprotec PSC2-12,5/230 TT łączy ochronę Typu 1 i Typu 2 w kompaktowym urządzeniu do jednofazowych sieci TT 230 V. Jego Iimp 12,5 kA między L-N, Imax 65 kA, In 20 kA oraz Up ≤1,3 kV zapewniają wysoką zdolność ochrony przed różnymi rodzajami przepięć przejściowych.

Odłączalna konstrukcja, wymienne wkłady, sygnalizacja wizualna, odwracalna podstawa i połączenie Biconnect upraszczają instalację oraz późniejsze czynności serwisowe, a szerokość wynosząca tylko 2 moduły pozwala zoptymalizować dostępną przestrzeń w rozdzielnicy.

Ważne: 12,5 kA wskazane w nazwie handlowej odpowiada prądowi udarowemu Iimp o przebiegu 10/350 µs między L-N, właściwemu dla klasyfikacji Typ 1. Maksymalny prąd wyładowczy Imax o przebiegu 8/20 µs wynosi 65 kA. Ta referencja nie posiada styku zdalnego; dla tej funkcji przeznaczona jest wersja 77738206.
