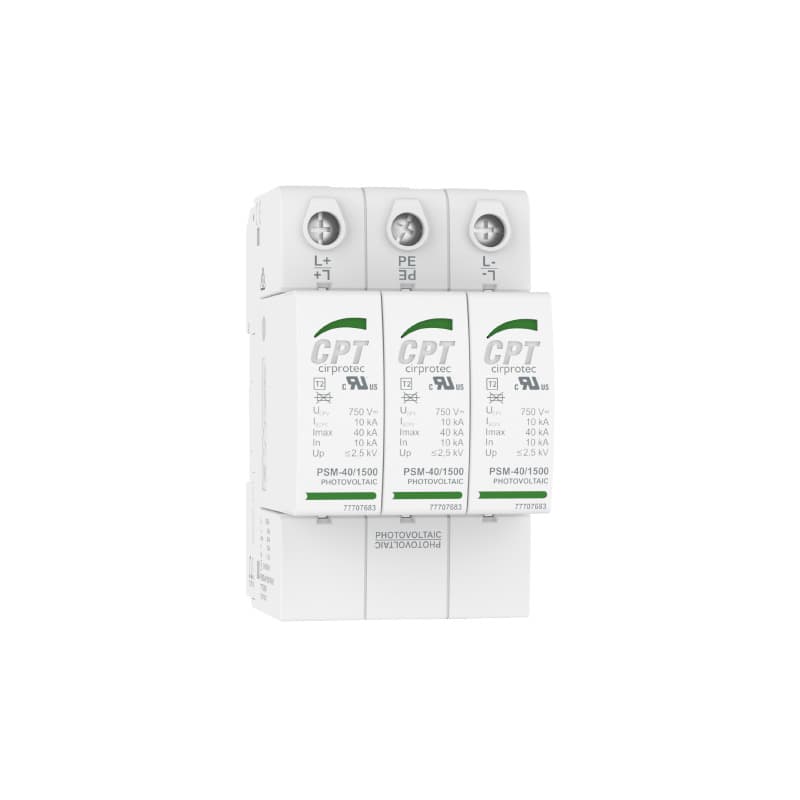

Ogranicznik przepięć przejściowych PSM3-40/1000 PV 3 moduły odłączalne

Ogranicznik przepięć przejściowych Cirprotec PSM3-40/1000 PV, numer referencyjny 77707852, to urządzenie typu 2, zaprojektowane specjalnie do ochrony instalacji fotowoltaicznych prądu stałego przed przepięciami przejściowymi. Posiada konfigurację YPV z przyłączami L+, L- i PE, maksymalne napięcie pracy ciągłej Ucpv 1060 V DC, maksymalny prąd wyładowczy Imax 40 kA oraz znamionowy prąd wyładowczy In 20 kA.

Jego wtykowa konstrukcja umożliwia wymianę wkładów ochronnych po osiągnięciu końca okresu eksploatacji bez konieczności wymiany podstawy zamontowanej w rozdzielnicy. Zajmuje 3 moduły na szynie DIN, posiada wizualną sygnalizację stanu, dynamiczne odłączenie termiczne oraz odwracalną obudowę, która pozwala prowadzić przewody od góry lub od dołu.

Ogranicznik fotowoltaiczny Typ 2 / Klasa II

PSM3-40/1000 PV jest klasyfikowany jako ogranicznik przepięć PV Typ 2 zgodnie z EN oraz Klasa II zgodnie z IEC. Został opracowany specjalnie do obwodów fotowoltaicznych prądu stałego i spełnia normę IEC/EN 61643-31.

Jego zadaniem jest ograniczanie krótkotrwałych skoków napięcia, które mogą pojawić się w instalacji solarnej w wyniku przepięć indukowanych, łączeń elektrycznych lub pośrednich skutków wyładowań atmosferycznych, pomagając chronić falowniki i inne urządzenia podłączone po stronie DC.

Ucpv 1060 V DC

Chociaż handlowa nazwa modelu to PSM3-40/1000 PV, Cirprotec określa maksymalne napięcie pracy ciągłej Ucpv na 1060 V DC zgodnie z IEC.

Wartość tę należy uwzględnić przy projektowaniu ochrony instalacji. Maksymalne napięcie obwodu otwartego stringów fotowoltaicznych, zwłaszcza z uwzględnieniem warunków niskiej temperatury, musi mieścić się w granicach dopuszczalnych dla ogranicznika.

Imax 40 kA i In 20 kA

Cirprotec 77707852 oferuje wysoką zdolność odprowadzania prądu, aby sprostać impulsom przejściowym o przebiegu 8/20 µs:

• Maksymalny prąd wyładowczy Imax: 40 kA.
• Znamionowy prąd wyładowczy In: 20 kA.
• Przebieg testowy: 8/20 µs.

Parametry te są przeznaczone do ochrony strony prądu stałego w elektrowniach słonecznych, instalacjach fotowoltaicznych na dachach oraz systemach autokonsumpcyjnych zgodnych z tym poziomem napięcia.

Poziom ochrony Up ≤4 kV

Cirprotec określa poziom ochrony napięciowej Up ≤4 kV przy znamionowym prądzie wyładowczym, zarówno między L+ i L-, jak i między linią a ziemią.

Wartość Up oznacza napięcie resztkowe pojawiające się na zaciskach ogranicznika podczas znormalizowanego testu. Aby uzyskać prawidłowo skoordynowaną ochronę, wartość ta musi być zgodna z wytrzymałością napięciową falownika i pozostałych urządzeń zainstalowanych za ogranicznikiem.

Konfiguracja YPV z L+, L- i PE

PSM3-40/1000 PV wykorzystuje konfigurację YPV złożoną z trzech elementów ochronnych oraz połączeń L+, PE i L-. Tryby ochrony wskazane przez Cirprotec to:

• L+ / PE.
• L- / PE.
• L+ / L-.

Ta architektura została zaprojektowana specjalnie dla sieci fotowoltaicznych prądu stałego.

Odporność na zwarcie Iscpv 10 kA

Ogranicznik charakteryzuje się odpornością na zwarcie Iscpv 10 kA zgodnie ze specyfikacją IEC opublikowaną przez Cirprotec.

Producent wskazuje, że gama PSM YPV nie wymaga poprzedzającego bezpiecznika rezerwowego w zastosowaniach fotowoltaicznych w określonych warunkach, dzięki wewnętrznemu systemowi odłączenia i zdolności wyłączania.

Dynamiczne odłączenie termiczne

PSM3-40/1000 PV posiada system dynamicznego odłączenia termicznego zoptymalizowany do napięć prądu stałego. Gdy element ochronny osiągnie stan końca życia lub wystąpi nieprawidłowa praca, wewnętrzny mechanizm odłącza go, pozostawiając obwód ochronny otwarty.

System ten został zaprojektowany tak, aby bezpiecznie zarządzać warunkami degradacji, które mogą wystąpić w trakcie okresu eksploatacji urządzenia przeciwprzepięciowego.

Czas reakcji ≤25 ns

Określony przez Cirprotec czas reakcji wynosi ≤25 ns. Tak szybkie działanie pozwala reagować na bardzo krótkie impulsy przejściowe, zanim przepięcie rozprzestrzeni się do chronionych urządzeń.

Wtykowa konstrukcja

Jedną z głównych zalet PSM3-40/1000 PV jest jego wtykowa konstrukcja. Wkłady można wyjmować pojedynczo z zamontowanej podstawy, co ułatwia kontrolę i wymianę podczas prac serwisowych.

Wkłady są również mechanicznie kodowane, aby zapobiegać błędom wymiany na wersje o nieodpowiednim napięciu.

Wkład wymienny PSM-40/1000 PV

Cirprotec wskazuje jako wkład zamienny dla wersji 1000 V wkład PSM-40/1000 PV, numer referencyjny 77707657.

Pojedynczy wkład ma Ucpv 530 V DC, Imax 40 kA, In 20 kA oraz Up ≤2 kV, stanowiąc część trójelementowej konfiguracji YPV używanej przez cały zestaw.

Wizualny wskaźnik końca życia

Ogranicznik posiada wizualną sygnalizację ułatwiającą sprawdzenie stanu podczas kontroli rozdzielnicy:

• Zielony: ogranicznik w stanie pracy.
• Nie zielony: wkład wymagający wymiany.

Numer referencyjny 77707852 odpowiada wersji standardowej bez styku zdalnego. Cirprotec oferuje numer 77707853, PSM3-40/1000 PV IR, jako wariant wyposażony w sygnalizację zdalną.

Odwracalna obudowa

Podstawa posiada odwracalną obudowę, która umożliwia prowadzenie przewodów od górnej lub dolnej strony urządzenia. Cecha ta zapewnia większą elastyczność przy projektowaniu i okablowaniu rozdzielnic ochrony fotowoltaicznej.

3 moduły na szynę DIN

Cirprotec PSM3-40/1000 PV zajmuje 3 moduły i jest przystosowany do montażu na szynie DIN. Jego przybliżone wymiary to 54 mm szerokości, 90 mm wysokości i 70 mm głębokości.

Modułowa konstrukcja ułatwia instalację obok rozłączników, bezpieczników, zabezpieczeń stringów i innych typowych elementów w rozdzielnicach prądu stałego.

Zaciski dla przewodów do 35 mm²

Cirprotec określa następujące możliwości przyłączeniowe:

• Przewód sztywny: 6 do 35 mm².
• Przewód giętki: 6 do 25 mm².
• Moment dokręcania: 3 Nm.

Docelowy przekrój przewodów należy dobrać zgodnie z elektrycznymi i mechanicznymi parametrami instalacji oraz obowiązującą instrukcją montażu.

Stopień ochrony IP20

Urządzenie ma stopień ochrony IP20. Jest przeznaczone do instalacji wewnątrz rozdzielnicy elektrycznej lub obudowy zapewniającej odpowiedni stopień ochrony dla miejsca montażu.

Szeroki zakres temperatury

PSM3-40/1000 PV może pracować w zakresie temperatur od -40 do +85 °C i dopuszcza wilgotność względną od 5 do 95%.

Materiał izolacyjny to PA66 CT1, a klasa palności to UL94 V-0.

Masa 325 g

Wersja PSM3-40/1000 PV ma masę netto około 0,325 kg. Wymiary opakowania określone dla tej gamy to 117 x 63 x 90 mm.

Parametry zgodne z UL

Oprócz klasyfikacji IEC/EN dla instalacji fotowoltaicznych, gama posiada certyfikację zgodnie z UL 1449 5th Edition. Dla wersji 1000 V Cirprotec określa MCOV 1000 V DC, VPR 3000 V oraz zdolność SCCR 50 kA w warunkach normy UL.

Wartości UL należy odróżniać od parametrów IEC, takich jak Ucpv 1060 V DC, Iscpv 10 kA i poziom Up ≤4 kV.

Zastosowania Cirprotec PSM3-40/1000 PV

• Instalacje fotowoltaiczne solarne.
• Elektrownie fotowoltaiczne.
• Przemysłowe i komercyjne dachy solarne.
• Zgodne instalacje autokonsumpcyjne.
• Rozdzielnice ochronne prądu stałego.
• Ochrona wejścia DC falowników fotowoltaicznych.
• Systemy fotowoltaiczne o napięciu zgodnym z Ucpv 1060 V DC.

Charakterystyka techniczna Cirprotec 77707852

• Marka: Cirprotec.
• Numer referencyjny: 77707852.
• Model: PSM3-40/1000 PV.
• Rodzina: PSM YPV.
• Typ: ogranicznik przepięć przejściowych fotowoltaiczny.
• Zastosowanie: instalacje PV prądu stałego.
• Klasyfikacja IEC: Klasa II.
• Klasyfikacja EN: PV Typ 2.
• Klasyfikacja UL: Typ 2 AC.
• Konfiguracja sieci: YPV.
• Konfiguracja wewnętrzna: +, -, PE.
• Tryby ochrony: L+/PE, L-/PE i L+/L-.
• Maksymalne napięcie pracy ciągłej Ucpv: 1060 V DC.
• Znamionowy prąd wyładowczy In: 20 kA, przebieg 8/20 µs.
• Maksymalny prąd wyładowczy Imax: 40 kA, przebieg 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up linia/PE: ≤4 kV.
• Odporność na zwarcie Iscpv: 10 kA.
• Bezpiecznik poprzedzający w PV: nie wymagany w warunkach określonych przez Cirprotec.
• Czas reakcji: ≤25 ns.
• Dynamiczne odłączenie termiczne: tak.
• Tryb odłączenia termicznego: obwód otwarty.
• Format: wtykowy.
• Wymienne wkłady: tak.
• Mechanicznie kodowane wkłady: tak.
• Wskaźnik wizualny: zielony OK / nie zielony wymienić.
• Sygnalizacja zdalna: nie.
• Równoważny numer z sygnalizacją zdalną: 77707853.
• Odwracalna obudowa: tak.
• Liczba modułów DIN: 3.
• Montaż: szyna DIN.
• Przybliżone wymiary: 54 x 90 x 70 mm.
• Masa netto: 0,325 kg.
• Stopień ochrony: IP20.
• Materiał izolacyjny: PA66 CT1.
• Klasa palności: UL94 V-0.
• Przewód sztywny: 6-35 mm².
• Przewód giętki: 6-25 mm².
• Moment dokręcania: 3 Nm.
• Temperatura pracy: -40 do +85 °C.
• Wilgotność względna: 5-95%.
• Wkład zamienny: PSM-40/1000 PV.
• Numer referencyjny wkładu: 77707657.
• MCOV wg UL: 1000 V DC.
• VPR wg UL: 3000 V.
• SCCR wg UL: 50 kA.
• Normy: IEC/EN 61643-31 oraz UL 1449 5th Edition.

Wtykowy ogranicznik Typ 2 do instalacji fotowoltaicznych wysokiego napięcia

Cirprotec PSM3-40/1000 PV łączy Ucpv 1060 V DC, maksymalny prąd wyładowczy 40 kA, In 20 kA oraz poziom ochrony Up ≤4 kV w kompaktowym urządzeniu o 3 modułach DIN. Parametry te czynią go rozwiązaniem przeznaczonym do ochrony przeciwprzepięciowej po stronie DC zgodnych instalacji fotowoltaicznych.

Jego wtykowa konstrukcja, wymienne i kodowane wkłady, wizualny wskaźnik stanu, dynamiczne odłączenie termiczne oraz odwracalna obudowa ułatwiają zarówno montaż początkowy, jak i późniejsze prace serwisowe w rozdzielnicy.

Ważne: nazwa handlowa zawiera „1000 PV”, natomiast maksymalne napięcie pracy ciągłej określone przez Cirprotec zgodnie z IEC wynosi Ucpv 1060 V DC. Ta referencja posiada sygnalizację wizualną, ale nie ma styku zdalnego; do sygnalizacji zdalnej przeznaczona jest wersja 77707853.
