Ogranicznik przepięć Typ 2 2P 15kA

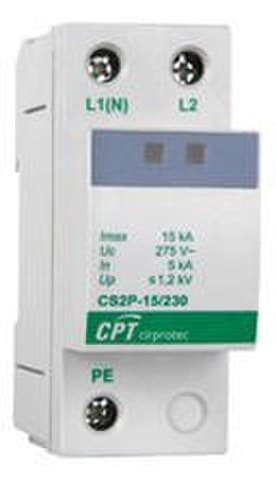

Ogranicznik przepięć Cirprotec CS2P-15/230, numer referencyjny 77705228, to urządzenie ochronne przeciw przepięciom przejściowym Typ 2 / Klasa II, zaprojektowane do ochrony niskonapięciowych instalacji elektrycznych przed krótkotrwałymi skokami napięcia. Posiada 2 bieguny, maksymalny prąd wyładowczy Imax 15 kA oraz znamionowy prąd wyładowczy In 5 kA, w kompaktowej monoblokowej obudowie 2-modułowej do montażu na szynie DIN.

Ten ogranicznik z serii CS firmy Cirprotec jest przeznaczony do rozdzielnic elektrycznych, w których konieczne jest ograniczenie przepięć przejściowych mogących powstawać podczas łączeń w sieci lub w wyniku pośrednich skutków wyładowań atmosferycznych. Jego napięcie znamionowe wynosi 230 V AC, dopuszczalne maksymalne napięcie pracy ciągłej Uc to 275 V, a poziom ochrony napięciowej Up ≤1,2 kV.

Ogranicznik przepięć przejściowych Typ 2

Cirprotec 77705228 jest klasyfikowany jako urządzenie Typu 2 zgodnie z EN 61643-11 oraz Klasa II zgodnie z IEC 61643-11. Tego typu ogranicznik instaluje się zwykle w rozdzielnicach elektrycznych, aby ograniczać przepięcia przejściowe i odprowadzać ich energię do ziemi, zanim dotrą do urządzeń podłączonych dalej w instalacji.

Seria CS została zaprojektowana do ochrony przed indukowanymi przepięciami przejściowymi i wykorzystuje modułową konstrukcję przystosowaną do montażu na szynie DIN.

Imax 15 kA i In 5 kA

Model CS2P-15/230 charakteryzuje się maksymalnym prądem wyładowczym Imax 15 kA przy przebiegu 8/20 µs. Znamionowy prąd wyładowczy In wynosi 5 kA, również przy przebiegu 8/20 µs.

• Maksymalny prąd wyładowczy Imax: 15 kA.
• Znamionowy prąd wyładowczy In: 5 kA.
• Przebieg: 8/20 µs.

Parametry te określają zdolność urządzenia do przewodzenia prądów przejściowych związanych z przepięciami w warunkach badań określonych przez obowiązujące normy.

Poziom ochrony Up ≤1,2 kV

Poziom ochrony napięciowej Up określony przez Cirprotec wynosi ≤1,2 kV przy znamionowym prądzie wyładowczym. Parametr ten wskazuje poziom napięcia resztkowego występującego na ograniczniku podczas jego działania w określonych warunkach badawczych.

Niska wartość Up pomaga ograniczyć napięcie, które może dotrzeć do urządzeń elektrycznych i elektronicznych znajdujących się za ogranicznikiem.

Maksymalne napięcie pracy ciągłej 275 V

Cirprotec CS2P-15/230 jest przeznaczony do napięcia znamionowego 230 V AC 50-60 Hz i dopuszcza maksymalne napięcie pracy ciągłej Uc 275 V AC.

Dobór ogranicznika o odpowiednim napięciu Uc ma kluczowe znaczenie, aby uniknąć niepożądanych zadziałań podczas normalnych wahań napięcia w sieci.

Konfiguracja 2-biegunowa

Model 77705228 posiada wewnętrzną konfigurację 2-biegunową i jest przeznaczony do zastosowań zgodnych z sieciami TT i TNS według katalogu Cirprotec. Producent identyfikuje ten model jako CS2P-15/230.

Instalację należy wykonać zgodnie ze schematem połączeń przewidzianym przez Cirprotec oraz konkretną konfiguracją sieci elektrycznej.

Monoblokowa obudowa 2 moduły DIN

Ogranicznik ma konstrukcję monoblokową, dzięki czemu jego elementy ochronne tworzą jedną całość. Zajmuje 2 moduły na szynie DIN 35 mm, co ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

Taki format pozwala uzyskać dwubiegunową ochronę Typu 2 bez konieczności stosowania dodatkowych, oddzielnych modułów do konfiguracji urządzenia.

Zdolność zwarciowa Isccr 10 kA

Cirprotec podaje zdolność wytrzymałości zwarciowej Isccr na poziomie 10 kA dla tej referencji, w warunkach określonych przez producenta.

Urządzenie nie posiada wbudowanej ochrony nadprądowej, dlatego należy je koordynować z odpowiednimi zabezpieczeniami instalacji.

Maksymalny bezpiecznik poprzedzający 63 A gG

Dokumentacja techniczna określa maksymalny bezpiecznik poprzedzający 63 A typu gG. Ostateczna koordynacja ochrony przeciwprądowej powinna być wykonana zgodnie ze schematem elektrycznym, przewidywanym prądem oraz instrukcjami Cirprotec.

Czas reakcji ≤25 ns

Podany przez producenta czas reakcji wynosi ≤25 ns. Tak szybkie działanie pozwala ograniczać bardzo krótkotrwałe impulsy przejściowe, które mogą pojawić się w instalacji elektrycznej.

Stopień ochrony IP20

CS2P-15/230 ma stopień ochrony IP20 i jest przeznaczony do montażu wewnątrz rozdzielnic elektrycznych lub odpowiednich obudów.

Końcowa obudowa rozdzielnicy powinna zapewniać wymagany poziom ochrony zgodnie z warunkami środowiskowymi i miejscem instalacji.

Szeroki zakres temperatur

Oficjalna karta katalogowa określa zakres temperatury pracy od -40 do +85 °C oraz zakres wilgotności względnej od 5 do 95%.

Takie parametry umożliwiają zastosowanie urządzenia w szerokiej gamie rozdzielnic elektrycznych, o ile zostaną zachowane warunki montażu wskazane przez Cirprotec.

Wytrzymała i samogasnąca obudowa

Obudowa izolacyjna wykonana jest z PC+FV, czyli poliwęglanu wzmocnionego włóknem szklanym, i ma kolor szary RAL 7035. Materiał spełnia klasę palności UL94 V-0.

Taka konstrukcja jest przeznaczona do profesjonalnego zastosowania w rozdzielnicach dystrybucyjnych i zabezpieczeniach elektrycznych.

Zaciski dla przewodów do 35 mm²

Ogranicznik obsługuje różne przekroje przewodów w zależności od typu kabla:

• Przewód sztywny: od 6 do 35 mm².
• Przewód elastyczny: od 6 do 25 mm².
• Moment dokręcania: 4 Nm.

Dobór rzeczywistego przekroju okablowania powinien być zgodny z projektem instalacji, przewidywanymi prądami oraz obowiązującymi przepisami.

Bez styku sygnalizacji zdalnej

Model 77705228 odpowiada standardowej wersji CS2P-15/230. Cirprotec sprzedaje oddzielnie referencję 77705229 jako wariant z sygnalizacją zdalną.

W związku z tym nie należy przypisywać referencji 77705228 styku zdalnej sygnalizacji, chyba że zostanie on dodany poprzez inne, kompatybilne rozwiązanie.

Zastosowania Cirprotec CS2P-15/230

• Rozdzielnice elektryczne.
• Zgodne instalacje mieszkaniowe.
• Budynki komercyjne i użyteczności publicznej.
• Instalacje przemysłowe.
• Telekomunikacja.
• Instalacje uzdatniania wody.
• Ochrona urządzeń elektrycznych i elektronicznych przed przepięciami przejściowymi.
• Instalacje w sieciach TT i TNS zgodnych z konfiguracją urządzenia.

Dane techniczne Cirprotec 77705228

• Marka: Cirprotec.
• Referencja: 77705228.
• Model: CS2P-15/230.
• Seria: CS.
• Typ: ogranicznik przepięć przejściowych.
• Klasyfikacja EN: Typ 2.
• Klasyfikacja IEC: Klasa II.
• Liczba biegunów: 2.
• Konfiguracja wewnętrzna: 2 bieguny.
• Format: monoblok.
• Liczba modułów DIN: 2.
• Montaż: szyna DIN 35 mm.
• Konfiguracje sieci wskazane w katalogu: TT / TNS.
• Napięcie znamionowe Un: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Maksymalne napięcie pracy ciągłej Uc: 275 V AC.
• Znamionowy prąd wyładowczy In: 5 kA, przebieg 8/20 µs.
• Maksymalny prąd wyładowczy Imax: 15 kA, przebieg 8/20 µs.
• Poziom ochrony Up: ≤1,2 kV.
• Czas reakcji: ≤25 ns.
• Zdolność zwarciowa Isccr: 10 kA.
• Maksymalny bezpiecznik poprzedzający: 63 A gG.
• Wbudowana ochrona przeciwzwarciowa: nie.
• Wbudowany bezpiecznik rezerwowy: nie.
• Styk sygnalizacji zdalnej: nie.
• Przekrój przewodu sztywnego: 6-35 mm².
• Przekrój przewodu elastycznego: 6-25 mm².
• Moment dokręcania: 4 Nm.
• Stopień ochrony: IP20.
• Materiał izolacyjny: PC+FV.
• Klasa palności: UL94 V-0.
• Kolor obudowy: szary RAL 7035.
• Temperatura pracy: -40 do +85 °C.
• Wilgotność względna: 5-95%.
• Normy: IEC 61643-11 i EN 61643-11.
• EAN: 8435297811244.

Kompaktowa ochrona Typu 2 do rozdzielnic elektrycznych

Cirprotec CS2P-15/230 łączy maksymalny prąd wyładowczy 15 kA, znamionowy prąd 5 kA oraz poziom ochrony Up ≤1,2 kV w zaledwie 2 modułach DIN. Jego monoblokowa konstrukcja ułatwia integrację w rozdzielnicach, gdzie wymagana jest kompaktowa ochrona przed przepięciami przejściowymi.

Napięcie Uc 275 V, czas reakcji ≤25 ns, zdolność Isccr 10 kA oraz szeroki zakres temperatur uzupełniają rozwiązanie przeznaczone do ochrony zgodnych instalacji mieszkaniowych, komercyjnych i przemysłowych.

Ważne: to urządzenie chroni przed przepięciami przejściowymi i nie zastępuje zabezpieczeń przed przeciążeniami, zwarciami ani przepięciami trwałymi, które mogą być wymagane w instalacji. Należy je koordynować z odpowiednimi zabezpieczeniami i instalować zgodnie z instrukcjami Cirprotec oraz obowiązującymi normami.
