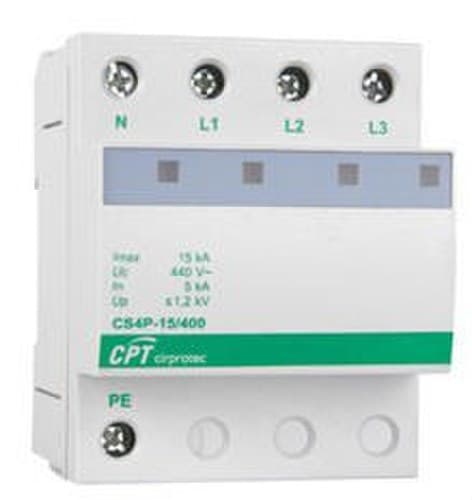

Ogranicznik przepięć Typ 2 4P 15kA

Urządzenie Cirprotec CS4P-15/400, numer referencyjny 77705428, to ogranicznik przepięć przejściowych Typu 2, zaprojektowany do ochrony trójfazowych instalacji elektrycznych 230/400 V przed przepięciami indukowanymi przez wyładowania atmosferyczne lub operacje łączeniowe w sieci. Posiada 4 bieguny, wewnętrzną konfigurację 4+0 oraz maksymalny prąd wyładowczy Imax 15 kA, oferując kompaktowe rozwiązanie do montażu w rozdzielnicach na szynie DIN.

To urządzenie ochrony przeciwprzepięciowej (SPD) należy do gamy CS firmy Cirprotec i wyróżnia się monoblokową konstrukcją 4 modułów DIN. Jest szczególnie zalecane do sieci TNS i zapewnia ochronę w trybach L-PE oraz N-PE. Wskaźnik LED umożliwia wizualną kontrolę stanu ogranicznika podczas przeglądów i konserwacji.

Główne cechy Cirprotec CS4P-15/400

• Ogranicznik przepięć przejściowych.
• Numer referencyjny Cirprotec: 77705428.
• Model: CS4P-15/400.
• Klasyfikacja wg EN 61643-11: Typ 2.
• Klasyfikacja wg IEC 61643-11: Klasa II.
• Konfiguracja wewnętrzna: 4+0.
• Liczba biegunów: 4.
• Napięcie znamionowe: 230/400 V AC.
• Częstotliwość znamionowa: 50-60 Hz.
• Maksymalny prąd wyładowczy Imax: 15 kA.
• Znamionowy prąd wyładowczy In: 5 kA.
• Poziom ochrony Up: ≤1,2 kV.
• Maksymalne trwałe napięcie pracy Uc: 275 V AC.
• Format monoblokowy.
• Montaż na szynie DIN.
• Szerokość 4 modułów DIN.
• Sygnalizacja stanu za pomocą LED.
• Tryby ochrony L-PE / N-PE.
• Konfiguracja sieci TNS.
• Stopień ochrony IP20.

Ochrona Typu 2 przed przepięciami przejściowymi

CS4P-15/400 jest sklasyfikowany jako SPD Typ 2 / Klasa II i służy do ograniczania przepięć przejściowych, które mogą pojawić się w instalacji elektrycznej w wyniku pośrednich wyładowań atmosferycznych, zjawisk indukowanych lub operacji łączeniowych w sieci.

Jego zadaniem jest odprowadzenie do ziemi energii związanej z tymi impulsami oraz ograniczenie napięcia resztkowego docierającego do urządzeń zainstalowanych za nim. W ten sposób pomaga chronić wrażliwe odbiorniki elektryczne i elektroniczne oraz przyczynia się do ograniczenia awarii związanych z przepięciami.

Zdolność odprowadzania prądu

Ogranicznik oferuje maksymalny prąd wyładowczy Imax 15 kA przy fali 8/20 µs oraz znamionowy prąd wyładowczy In 5 kA. Poziom ochrony napięciowej Up jest równy lub niższy niż 1,2 kV, co pozwala ograniczyć przepięcie docierające do podłączonych urządzeń.

Parametr elektryczny Wartość Klasyfikacja EN Typ 2 Klasyfikacja IEC Klasa II Napięcie znamionowe Un 230/400 V AC Częstotliwość 50-60 Hz Maksymalne trwałe napięcie pracy Uc 275 V AC Znamionowy prąd wyładowczy In (8/20 µs) 5 kA Maksymalny prąd wyładowczy Imax (8/20 µs) 15 kA Poziom ochrony napięciowej Up ≤1,2 kV Znamionowy prąd zwarciowy Isccr 10 kA Maksymalny bezpiecznik poprzedzający 63 A gG Czas reakcji ≤25 ns

Konfiguracja 4-biegunowa

Cirprotec 77705428 posiada wewnętrzną konfigurację 4+0 i 4 bieguny. Jest przeznaczony do sieci TNS i działa w trybach ochrony L-PE oraz N-PE, zapewniając ochronę faz i przewodu neutralnego względem przewodu ochronnego.

Jego napięcie znamionowe 230/400 V AC sprawia, że nadaje się do typowych trójfazowych rozdzielnic elektrycznych w instalacjach komercyjnych, usługowych i przemysłowych wymagających ochrony Typu 2 przed przepięciami przejściowymi.

Monoblokowy format do szyny DIN

CS4P-15/400 ma monoblokową konstrukcję i zajmuje 4 moduły na szynie DIN. Taka budowa umożliwia kompaktową integrację w rozdzielnicach i centralizację ochrony czterech linii w jednym urządzeniu.

W przeciwieństwie do ograniczników z wymiennymi wkładami, ten model wykorzystuje monoblokową obudowę. Stan urządzenia można sprawdzić za pomocą sygnalizacji LED, co ułatwia okresowe przeglądy instalacji.

Charakterystyka mechaniczna i środowiskowa

Cecha Wartość Format Monoblok Liczba biegunów 4 Konfiguracja wewnętrzna 4+0 Liczba modułów DIN 4 Konfiguracja sieci TNS Tryby ochrony L-PE / N-PE Typ sygnalizacji LED Stopień ochrony IP20 Materiał izolacyjny PC + włókno szklane Kolor obudowy Szary RAL 7035 Klasa palności UL94 V-0 Przekrój przewodu sztywnego 6 do 35 mm² Przekrój przewodu elastycznego 6 do 25 mm² Moment dokręcania 4 Nm Temperatura pracy -40 do 85 °C Wilgotność pracy 5 do 95 %

Instalacja i zastosowanie

Ogranicznik przepięć Cirprotec CS4P-15/400 jest przeznaczony do rozdzielnic elektrycznych, w których wymagana jest ochrona Typu 2 przed przepięciami przejściowymi. Może być stosowany w instalacjach budynków mieszkalnych, komercyjnych, usługowych i przemysłowych, o parametrach elektrycznych zgodnych z urządzeniem.

Dzięki montażowi na szynie DIN, szerokości czterech modułów i czterobiegunowej konfiguracji, umożliwia prostą integrację ochrony przeciwprzepięciowej w rozdzielnicy. Aby zapewnić prawidłowe działanie systemu, należy przestrzegać przekrojów przewodów, zabezpieczeń poprzedzających, schematów połączeń oraz innych wymagań określonych przez Cirprotec.

Normy

Cirprotec CS4P-15/400 został opracowany zgodnie z normami IEC 61643-11 i EN 61643-11 mającymi zastosowanie do urządzeń ochrony przeciwprzepięciowej podłączanych do niskonapięciowych sieci elektrycznych.

Przy maksymalnym prądzie wyładowczym 15 kA, poziomie ochrony Up ≤1,2 kV, czterech biegunach i monoblokowym formacie 4 modułów, Cirprotec 77705428 stanowi kompaktowe rozwiązanie do ochrony trójfazowych instalacji przed przepięciami przejściowymi i pomaga chronić podłączone urządzenia elektryczne i elektroniczne.
