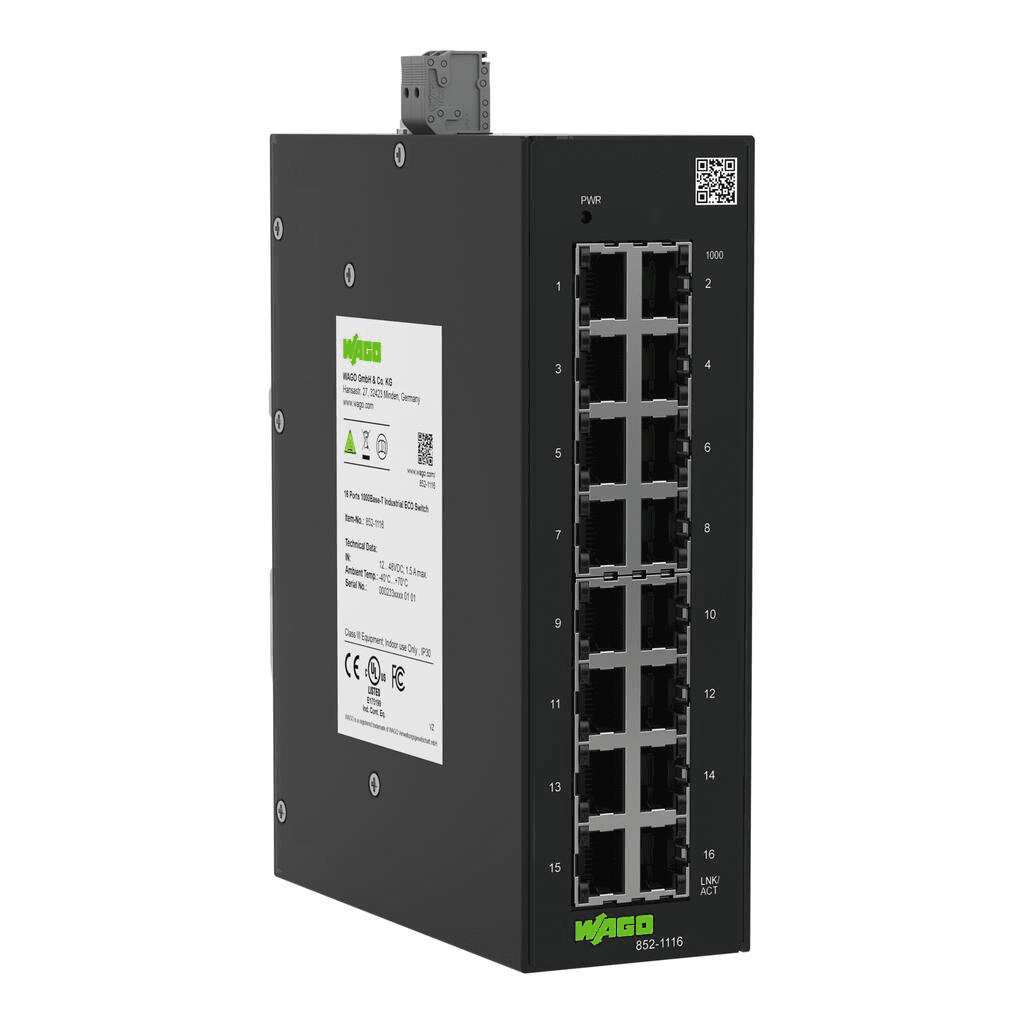

Switch Industrial-ECO, 16 portów

Przełącznik WAGO Industrial-ECO-Switch 852-1116 to niezarządzalny przemysłowy switch Ethernet z 16 portami RJ45 Gigabit Ethernet, zaprojektowany do tworzenia niezawodnych sieci komunikacyjnych w maszynach, szafach sterowniczych i systemach automatyki. Jego porty obsługują 10/100/1000BASE-T z autonegocjacją oraz Auto-MDI/MDIX, co umożliwia prosty rozruch bez konieczności wcześniejszej konfiguracji.

Urządzenie wyposażono w redundantne zasilanie 12 do 48 VDC, konfigurowalny styk alarmowy sterowany przełącznikiem DIP, diody LED stanu oraz aluminiową metalową obudowę przystosowaną do montażu na szynie DIN 35 mm. Rozszerzony zakres pracy -40 do +70 °C oraz odporność na wibracje i wstrząsy czynią je rozwiązaniem szczególnie odpowiednim do sieci Ethernet w środowiskach przemysłowych.

Niezarządzalny przemysłowy switch Ethernet 16-portowy

Model WAGO 852-1116 oferuje 16 interfejsów Ethernet RJ45, zapewniając wysoką gęstość połączeń w jednym urządzeniu.

Jako switch niezarządzalny nie wymaga programowania ani konfiguracji sieci, aby rozpocząć pracę. Wystarczy podłączyć zasilanie i kompatybilne urządzenia Ethernet, co ułatwia tworzenie małych i średnich sieci przemysłowych.

16 portów Gigabit Ethernet

16 miedzianych portów obsługuje najważniejsze prędkości Ethernet stosowane w automatyce:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Wszystkie porty mają autonegocjację, dzięki czemu switch automatycznie wykrywa prędkość transmisji obsługiwaną przez podłączone urządzenie.

Auto-MDI/MDIX na wszystkich portach

Funkcja Auto-MDI/MDIX automatycznie identyfikuje linie nadawania i odbioru kabla Ethernet.

Upraszcza to okablowanie, eliminując konieczność rozróżniania połączeń prostych i krosowanych w kompatybilnych urządzeniach, co sprzyja niemal plug-and-play.

Przełączanie Store-and-Forward bez blokowania

WAGO 852-1116 wykorzystuje technologię przełączania Store-and-Forward oraz architekturę non-blocking.

Switch odbiera i weryfikuje ramki przed ich przekazaniem do portu docelowego, a jego architektura umożliwia obsługę komunikacji między portami bez ograniczeń typowych dla blokującej matrycy przełączającej.

Tabela do 8 000 adresów MAC

Urządzenie posiada wewnętrzną tabelę zdolną do obsługi do 8 000 adresów MAC.

Umożliwia to uczenie się, które urządzenia są podłączone do poszczególnych portów, oraz kierowanie ramek Ethernet do właściwego celu w sieci.

Obsługa Jumbo Frames do 10 000 bajtów

Switch obsługuje Jumbo Frames do 10 000 bajtów, co ułatwia przesyłanie większych ramek Ethernet, gdy podłączone urządzenia i aplikacja również wspierają tę funkcję.

Energy Efficient Ethernet

WAGO 852-1116 spełnia standard IEEE 802.3az Energy Efficient Ethernet.

Technologia ta pozwala ograniczyć zużycie energii związane z łączami Ethernet, gdy aktywność transmisji jest niska, dostosowując pracę interfejsów do rzeczywistego obciążenia sieci.

Priorytetyzacja ruchu Ethernet

Urządzenie obsługuje IEEE 802.1p do priorytetyzacji pakietów Ethernet.

WAGO podaje również priorytetyzację pakietów protokołu PROFINET, EtherType 0x8892, co jest szczególnie przydatne w sieciach automatyki, gdzie określone dane muszą otrzymać priorytetową obsługę.

Sterowanie przepływem IEEE 802.3x

Zgodność z IEEE 802.3x Flow Control umożliwia zarządzanie przeciążeniami w pełnodupleksowej komunikacji Ethernet za pomocą mechanizmów kontroli przepływu między kompatybilnymi urządzeniami.

Zasilanie 12 do 48 VDC

Industrial-ECO-Switch oferuje szeroki zakres zasilania 12 do 48 VDC, z tolerancją ±15 %.

Taka elastyczność ułatwia integrację w szafach automatyki pracujących z różnymi przemysłowymi napięciami stałymi.

Maksymalny pobór mocy określony przez WAGO wynosi:

• Maksymalna moc: 14 W.
• Maksymalny prąd: 1 500 mA.

Redundantne zasilanie

WAGO 852-1116 posiada redundantne wejście zasilania, zwiększając dostępność sieci, gdy instalacja wykorzystuje dwa odpowiednio skonfigurowane źródła zasilania.

W systemach, w których ciągłość komunikacji jest istotna, taka możliwość pozwala zaprojektować zasilanie o większej odporności na awarie.

Zabezpieczenie przed przepięciem i odwrotną polaryzacją

Elektronika zawiera zabezpieczenie przed przepięciem i napięciem odwrotnym, pomagając chronić switch przed niektórymi nieprawidłowymi warunkami elektrycznymi na wejściu zasilania.

Konfigurowalny styk alarmowy

Urządzenie posiada konfigurowalny styk alarmowy sterowany przełącznikiem DIP, zapewniający dodatkowy sygnał do nadzoru wybranych zdarzeń.

W połączeniu z redundantnym zasilaniem i diodami LED styk ten zwiększa możliwości diagnostyczne switcha w szafie automatyki.

Diody LED stanu

Panel przedni zawiera diody LED umożliwiające szybkie sprawdzenie stanu urządzenia i jego połączeń.

• PWR zielona: wskazuje obecność zasilania.
• 1000 zielona na port: wskazuje pracę z prędkością 1 000 Mb/s.
• LNK/ACT zielona na port: wskazuje łącze i aktywność transmisji danych.

Wskaźniki te ułatwiają uruchomienie oraz wizualną lokalizację ewentualnych problemów z połączeniem.

Kabel Ethernet Cat. 5e lub wyższy

Do komunikacji Ethernet po miedzi WAGO zaleca kabel kategorii Cat. 5e lub wyższej.

Maksymalna długość jednego połączenia wynosi 100 metrów, zgodnie z typowymi warunkami sieci Ethernet po miedzi.

Montaż na szynie DIN 35 mm

Switch jest przystosowany do montażu na szynie DIN 35 mm, co ułatwia jego bezpośrednią integrację w szafach elektrycznych i sterowniczych.

Jego przemysłowa konstrukcja mieści 16 portów Gigabit w urządzeniu o szerokości zaledwie 50 mm, optymalizując przestrzeń na szynie.

Przemysłowa aluminiowa obudowa

Obudowa wykonana jest z aluminium z czarnym metalizowanym wykończeniem.

Urządzenie ma wymiary:

• Szerokość: 50 mm.
• Wysokość: 160 mm.
• Głębokość: 120 mm.
• Waga: około 934 g.

Rozszerzony zakres temperatury od -40 do +70 °C

Jedną z głównych cech modelu 852-1116 jest jego rozszerzony zakres temperatury pracy.

• Temperatura pracy: -40 do +70 °C.
• Temperatura przechowywania: -40 do +80 °C.
• Maksymalna wilgotność względna: 95 %, bez kondensacji.

Tak szeroki zakres pozwala stosować urządzenie w szafach i aplikacjach przemysłowych narażonych na bardziej wymagające warunki środowiskowe niż w przypadku standardowych urządzeń sieciowych.

Stopień ochrony IP30

Switch ma stopień ochrony IP30.

Z tego powodu jest przeznaczony głównie do instalacji wewnętrznych oraz do montażu w odpowiednich szafach lub obudowach, gdy środowisko wymaga wyższej ochrony przed pyłem, wilgocią lub wodą.

Odporność na wibracje i wstrząsy

WAGO podaje odporność mechaniczną zgodnie z następującymi normami:

• Wibracje: IEC 60068-2-6.
• Wstrząsy: IEC 60068-2-27.

Cecha ta pozwala stosować urządzenie w środowiskach przemysłowych, gdzie sprzęt montowany w szafach elektrycznych może być narażony na wibracje lub uderzenia mechaniczne.

Przemysłowa kompatybilność elektromagnetyczna

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej dla środowisk przemysłowych:

• Odporność EMC: EN 61000-6-2.
• Emisja EMC: EN 61000-6-4.

Obsługiwane standardy Ethernet

Dokumentacja techniczna WAGO 852-1116 określa zgodność z:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: priorytetyzacja.

Parametry techniczne WAGO 852-1116

• Marka: WAGO.
• Numer katalogowy: 852-1116.
• Seria: Industrial-ECO-Switch.
• Typ: niezarządzalny przemysłowy switch Ethernet.
• Liczba portów: 16.
• Złącza Ethernet: 16 x RJ45.
• Prędkości: 10/100/1000 Mb/s.
• Interfejs Gigabit: 1000BASE-T.
• Autonegocjacja: tak, na wszystkich portach.
• Auto-MDI/MDIX: tak, na wszystkich portach.
• Tryb przełączania: Store-and-Forward.
• Architektura: non-blocking.
• Tabela MAC: 8 000 adresów.
• Jumbo Frames: do 10 000 bajtów.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Priorytetyzacja: IEEE 802.1p.
• Medium transmisyjne: kabel miedziany Cat. 5e lub wyższy.
• Maksymalna długość kabla na połączenie: 100 m.
• Napięcie zasilania: 12-48 VDC ±15 %.
• Redundantne zasilanie: tak.
• Maksymalny pobór mocy: 14 W.
• Maksymalny prąd: 1 500 mA.
• Zabezpieczenie przed przepięciem: tak.
• Zabezpieczenie przed odwrotną polaryzacją: tak.
• Styk alarmowy: tak, konfigurowalny przełącznikiem DIP.
• Diody LED: zasilanie, prędkość Gigabit i łącze/aktywność.
• Montaż: szyna DIN 35 mm.
• Materiał obudowy: aluminium.
• Kolor: czarny metalizowany.
• Stopień ochrony: IP30.
• Temperatura pracy: -40 do +70 °C.
• Temperatura przechowywania: -40 do +80 °C.
• Wilgotność względna: do 95 %, bez kondensacji.
• Odporność na wibracje: IEC 60068-2-6.
• Odporność na wstrząsy: IEC 60068-2-27.
• Szerokość: 50 mm.
• Wysokość: 160 mm.
• Głębokość: 120 mm.
• Waga: 934 g.
• Oznaczenie: CE.
• Certyfikacja UL: UL 61010-2-201.
• GTIN: 4066966625127.

Przemysłowy switch Gigabit do szaf automatyki

WAGO Industrial-ECO-Switch 852-1116 pozwala skupić do 16 połączeń Gigabit Ethernet w kompaktowym urządzeniu do montażu na szynie DIN, bez potrzeby konfiguracji, dzięki czemu doskonale sprawdza się w maszynach, systemach automatyki oraz małych i średnich sieciach przemysłowych.

Jego 16 portów 10/100/1000BASE-T, redundantne zasilanie, styk alarmowy, Energy Efficient Ethernet, priorytetyzacja IEEE 802.1p oraz zakres pracy od -40 do +70 °C łączą łatwość instalacji z cechami ukierunkowanymi na środowisko przemysłowe.
