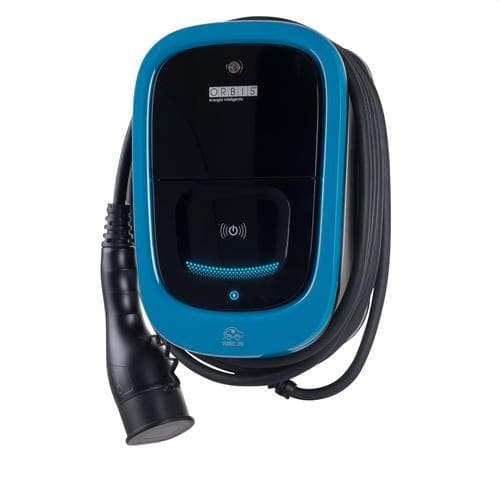

Jednofazowa ładowarka do samochodów elektrycznych VIARIS UNI+ 7,4KW z 5-metrowym kablem

Ładowarka Orbis VIARIS UNI+ OB94U120HA1 to inteligentna stacja ładowania samochodów elektrycznych i hybryd plug-in, przeznaczona do instalacji jednofazowych 230 V. Oferuje maksymalną moc 7,4 kW przy 32 A i posiada stały przewód o długości 5 metrów z złączem Typ 2, umożliwiając wygodne ładowanie w Trybie 3 zarówno w domach, jak i w garażach wspólnotowych, biurach oraz innych prywatnych przestrzeniach.

Ta konfiguracja obejmuje łączność WiFi, czytnik RFID/NFC, dotykowy sensor aktywacji, modulator mocy ładowania oraz detektor prądu różnicowego stałego RDC-DD. Dodatkowo VIARIS UNI+ posiada zamykany na klucz schowek z szyną DIN na 8 modułów do montażu zabezpieczeń elektrycznych i innych kompatybilnych elementów, dostępny przez drzwiczki z zamkiem.

Ładowanie jednofazowe do 7,4 kW

Orbis VIARIS UNI+ OB94U120HA1 działa z jednofazowym zasilaniem 230 V AC ±10% i zapewnia do 7,4 kW mocy przy maksymalnym prądzie 32 A. Jest szczególnie polecany do instalacji domowych i prywatnych, które chcą skrócić czas ładowania w porównaniu ze standardowym gniazdkiem.

Rzeczywista moc ładowania będzie zależeć od dostępnej instalacji elektrycznej, konfiguracji ładowarki oraz maksymalnej mocy prądu przemiennego akceptowanej przez pojazd.

Przewód Typ 2 o długości 5 metrów

Ta wersja wyposażona jest w stały przewód o długości 5 metrów z wtykiem Typ 2 zgodnym z EN 62196-2. Ładowanie odbywa się w Trybie 3 zgodnie z EN 61851-1, zapewniając komunikację między ładowarką a pojazdem podczas sesji.

Dzięki zintegrowanemu kablowi nie ma potrzeby używania osobnego przewodu przenośnego przy każdym ładowaniu, co ułatwia codzienne użytkowanie w garażach prywatnych lub wspólnotowych.

Inteligentny modulator mocy

VIARIS UNI+ posiada modulację mocy ładowania, aby dostosować energię przekazywaną do pojazdu do warunków instalacji. System został zaprojektowany tak, aby wykorzystywać dostępną moc bez przekraczania ustalonego limitu, z uwzględnieniem zużycia energii przez inne urządzenia elektryczne.

Takie zarządzanie pozwala zoptymalizować ładowanie i zmniejszyć ryzyko przekroczenia dostępnej mocy, gdy w domu lub instalacji jednocześnie pracują różne odbiorniki energii.

Sterowanie przez WiFi i aplikację e-VIARIS

Model OB94U120HA1 posiada łączność WiFi 802.11 b/g/n. Za pomocą aplikacji e-VIARIS firmy Orbis można konfigurować i zarządzać ładowarką, kontrolować sesje oraz uzyskiwać informacje związane ze zużyciem energii.

System umożliwia programowanie czasowe, aby przesunąć ładowanie na określone godziny dnia, co jest szczególnie przydatne przy korzystaniu z taryf energii elektrycznej o różnych cenach w zależności od pory dnia.

Seria obsługuje również protokoły komunikacyjne MQTT, HTTP i OCPP 1.6 do integracji z kompatybilnymi platformami zarządzania.

Identyfikacja przez RFID/NFC

Ładowarka posiada czytnik RFID/NFC 13,56 MHz do identyfikacji użytkowników i autoryzacji rozpoczęcia ładowania. Jest kompatybilna z protokołami ISO/IEC 14443A, 14443B, ISO/IEC 15693 oraz Felica.

Funkcja ta jest szczególnie praktyczna w garażach wspólnotowych, firmach i innych miejscach, gdzie dostęp do punktu ładowania ma być ograniczony do upoważnionych użytkowników. Urządzenie posiada także sensor dotykowy do włączania i wyłączania ładowania.

Zintegrowany detektor RDC-DD

VIARIS UNI+ standardowo zawiera urządzenie RDC-DD do wykrywania stałego prądu różnicowego zgodnie z IEC 62955. System ten monitoruje możliwe składowe stałego prądu upływu związane z ładowaniem pojazdu elektrycznego.

Dokładna konfiguracja OB94U120HA1 odpowiada wersji z wbudowanym RDC-DD. Wersje z gamy, które dodatkowo zawierają zabezpieczenia nadprądowe, wyłącznik różnicowoprądowy typu A lub pełne zabezpieczenia przeciwprzepięciowe, mają inne kody produktu.

Zintegrowana szyna DIN na 8 modułów

Jedną z wyróżniających cech VIARIS UNI+ jest dolny, zamykany schowek, który integruje szynę DIN z miejscem na maksymalnie 8 modułów. Przestrzeń ta pozwala na umieszczenie zabezpieczeń elektrycznych i kompatybilnych elementów pomiarowych wewnątrz samej ładowarki, upraszczając i porządkując instalację.

Schowek posiada zamknięcie na klucz, co ułatwia dostęp instalatorowi i zapobiega nieautoryzowanej ingerencji.

Kompatybilna z ładowaniem solarnym

Ładowarka jest kompatybilna z systemem VIARIS SOLAR firmy Orbis do instalacji z fotowoltaiką. Za pomocą odpowiednich komponentów można ją zintegrować ze strategią ładowania wykorzystującą energię produkowaną przez panele słoneczne.

VIARIS UNI+ oferuje również funkcję wielourządzeniową do zarządzania mocą między kilkoma ładowarkami podłączonymi do jednej linii. Dzięki systemowi SPL-ORBIS producent przewiduje instalacje z modulacją mocy do 249 punktów ładowania.

Zaprojektowana do instalacji wewnętrznych i zewnętrznych

Obudowa wykonana jest z wysokowytrzymałego poliwęglanu i ma stopień ochrony IP54 przed pyłem i wodą oraz odporność mechaniczną IK10 na uderzenia.

Złącze przewodu ma ochronę IP44 po podłączeniu do pojazdu oraz IP54, gdy jest zabezpieczone kapturkiem. Zakres temperatury pracy ładowarki wynosi od -30 do 50 °C.

Kompaktowy format do montażu ściennego

VIARIS UNI+ jest przeznaczony do montażu natynkowego na ścianie. Jego wymiary zewnętrzne to 332 x 224 x 150 mm, a masa wynosi około 4 kg, w zależności od konfiguracji.

Urządzenie wykorzystuje zaciski przyłączeniowe na szynie DIN i obsługuje przewody o przekroju do 16 mm², z określonym momentem dokręcania od 2 do 4 Nm.

Parametry techniczne Orbis VIARIS UNI+ OB94U120HA1

• Marka: Orbis.
• Model: OB94U120HA1.
• Seria: VIARIS UNI+.
• Typ: inteligentna ładowarka do pojazdów elektrycznych.
• Instalacja elektryczna: jednofazowa.
• Maksymalna moc: 7,4 kW.
• Maksymalny prąd: 32 A.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50 Hz.
• Tryb ładowania: Tryb 3 zgodnie z EN 61851-1.
• Złącze: Typ 2 zgodnie z EN 62196-2.
• Typ wyjścia: stały przewód.
• Długość przewodu: 5 m.
• Komunikacja: WiFi 802.11 b/g/n.
• Aplikacja: e-VIARIS.
• Protokoły komunikacyjne: MQTT, OCPP 1.6 i HTTP.
• Modulator ładowania: tak.
• Programowanie czasowe: tak.
• Czytnik RFID/NFC: tak, 13,56 MHz.
• Dotykowy sensor aktywacji/dezaktywacji: tak.
• Detektor prądu różnicowego stałego: RDC-DD zgodnie z IEC 62955.
• Zabezpieczenia nadprądowe i różnicowoprądowe zintegrowane w tej wersji: nie; dotyczą innych konfiguracji serii.
• Wewnętrzna szyna DIN: 8 modułów.
• Zamknięcie schowka: na klucz.
• Kompatybilność z VIARIS SOLAR: tak.
• Funkcja wielourządzeniowa: tak.
• Kompatybilność SPL-ORBIS: do 249 ładowarek w kompatybilnych systemach.
• Materiał obudowy: wysokowytrzymały poliwęglan.
• Stopień ochrony ładowarki: IP54.
• Odporność na uderzenia: IK10.
• Ochrona złącza po podłączeniu: IP44.
• Ochrona złącza z kapturkiem: IP54.
• Klasa ochrony: Klasa II.
• Pobór własny w trybie czuwania: 4 W.
• Pobór własny podczas ładowania: 7 W.
• Temperatura pracy: od -30 do 50 °C.
• Maksymalna wilgotność pracy: 95%.
• Maksymalny przekrój przewodu: 16 mm².
• Montaż: natynkowy na ścianie.
• Wymiary: 332 x 224 x 150 mm.
• Waga: około 4 kg w zależności od konfiguracji.
• EAN: 8426709125059.

Inteligentne ładowanie do domu, garażu wspólnotowego lub firmy

Orbis VIARIS UNI+ OB94U120HA1 łączy moc 7,4 kW, przewód Typ 2 o długości 5 metrów i inteligentne zarządzanie w ładowarce przygotowanej do codziennego użytku. Łączność WiFi, sterowanie przez e-VIARIS, identyfikacja RFID oraz programowanie czasowe zapewniają wygodę zarówno w instalacjach prywatnych, jak i współdzielonych.

Modulator ładowania, kompatybilność z VIARIS SOLAR i SPL-ORBIS oraz szyna DIN na 8 modułów zapewniają dodatkowo dużą elastyczność w dostosowaniu punktu ładowania do różnych obecnych i przyszłych potrzeb.

Ważne: model OB94U120HA1 standardowo zawiera detektor RDC-DD, ale nie odpowiada wersjom z pełnymi, zintegrowanymi zabezpieczeniami nadprądowymi i różnicowoprądowymi. Zabezpieczenia wymagane dla instalacji należy dobrać i zamontować zgodnie z ITC-BT-52, instrukcjami Orbis oraz obowiązującymi przepisami.
