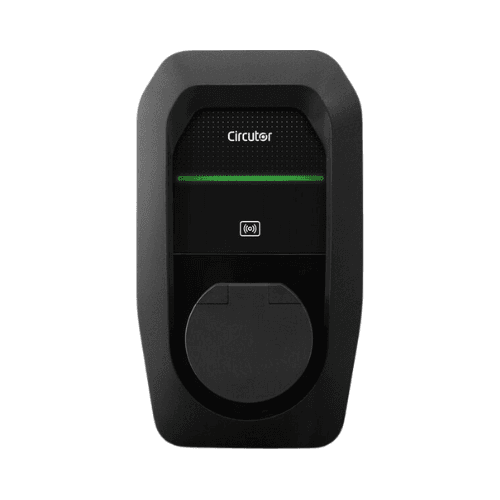

Trójfazowa ładowarka do samochodów elektrycznych z WiFi 22 kW Circutor eHome 5 T2C32 Kabel Typ 2 Czarny

Ładowarka do samochodu elektrycznego Circutor eHome 5 T2C32 TRI N, referencja V25560, to trójfazowy, ścienny punkt ładowania zaprojektowany specjalnie do prywatnych garaży i środowisk mieszkalnych. Oferuje maksymalną moc ładowania 22 kW przy 400 V i 32 A, posiada 5-metrowy kabel Typu 2 oraz łączność WiFi i Ethernet do inteligentnego zarządzania i monitorowania ładowania.

Seria eHome 5 jest ukierunkowana na efektywne zarządzanie energią w domu, umożliwiając integrację ładowania pojazdu z instalacjami fotowoltaicznymi, programowanie harmonogramów oraz dostosowanie pobieranej mocy do dostępności energii w budynku po zainstalowaniu kompatybilnego licznika. Urządzenie posiada także identyfikację RFID, wskaźnik LED stanu oraz ochronę przed prądami różnicowymi stałymi 6 mA.

Trójfazowa ładowarka do 22 kW

Circutor V25560 jest przeznaczony do instalacji elektrycznych trójfazowych 3P + N + PE i pracuje przy napięciu znamionowym 400 V AC ±10 %.

Jego maksymalny prąd ładowania wynosi 32 A, co pozwala osiągnąć moc do 22 kW, gdy zarówno instalacja elektryczna, jak i pokładowa ładowarka pojazdu obsługują taką moc.

Rzeczywista moc otrzymywana przez samochód będzie zawsze ograniczona przez najniższą wartość spośród: możliwości punktu ładowania, dostępnej instalacji elektrycznej oraz maksymalnej mocy akceptowanej przez wewnętrzną ładowarkę pojazdu.

Zintegrowany kabel Typu 2 o długości 5 metrów

Ta wersja eHome 5 T2C32 TRI N posiada 5-metrowy kabel ładowania Typu 2. Użytkownik może podłączyć ładowarkę bezpośrednio do pojazdu, bez potrzeby używania osobnego przewodu do ładowania.

Złącze Typu 2 to standard powszechnie stosowany w pojazdach elektrycznych sprzedawanych w Europie do ładowania prądem przemiennym.

Urządzenie realizuje ładowanie w Trybie 3 i posiada jedno wyjście do ładowania jednego pojazdu.

WiFi i Ethernet do sterowania online

Circutor eHome 5 posiada łączność WiFi i Ethernet, umożliwiając podłączenie ładowarki do domowej sieci oraz korzystanie z jej możliwości konfiguracji, zarządzania i nadzoru.

Za pomocą aplikacji eHome 5 można zarządzać sesjami ładowania, monitorować stan ładowarki, sprawdzać informacje w czasie rzeczywistym oraz uzyskiwać dostęp do historii ładowań.

Aplikacja jest powiązana z chmurową platformą zarządzania Circutor i pozwala w prosty sposób administrować najważniejszymi funkcjami związanymi ze zużyciem energii i ładowaniem pojazdu elektrycznego.

Programowanie ładowania

Platforma eHome 5 umożliwia programowanie godzin ładowania, co jest szczególnie przydatne do korzystania z okresów niższych taryf energii elektrycznej lub dostosowania pracy ładowarki do nawyków użytkowania pojazdu.

Oprócz zaplanowanych sesji ładowania użytkownik może w razie potrzeby rozpocząć ładowanie natychmiast.

Integracja z instalacjami fotowoltaicznymi

Jedną z głównych cech serii eHome 5 jest możliwość integracji z instalacjami fotowoltaicznymi.

Za pomocą kompatybilnego licznika do dynamicznej regulacji zużycia i integracji solarnej, dostępnego jako akcesorium, system może odczytywać zarówno energię zużywaną w domu, jak i dostępną produkcję fotowoltaiczną oraz dostosowywać moc przeznaczoną dla pojazdu.

Circutor przewiduje trzy główne tryby pracy dla instalacji z generacją solarną:

• Just Green: wykorzystuje wyłącznie nadwyżki energii słonecznej dostępne do ładowania pojazdu.
• Smart Mix: łączy energię fotowoltaiczną i energię z sieci, priorytetowo wykorzystując nadwyżki solarne.
• Boost: priorytetowo wykorzystuje maksymalną dostępną moc ładowania, aby przyspieszyć ładowanie, gdy jest to potrzebne.

Dynamiczna regulacja mocy

Po zainstalowaniu kompatybilnego licznika energii eHome 5 może wykonywać dynamiczną regulację zapotrzebowania. System automatycznie dostosowuje moc przeznaczoną dla pojazdu w zależności od bieżącego zużycia energii w domu.

Funkcja ta pozwala uniknąć przekroczenia dostępnej mocy instalacji przez sumę zużycia domowego i ładowania pojazdu, optymalizując podział energii.

Gdy zużycie energii w domu spada, ładowarka może udostępnić większą moc dla pojazdu; gdy zapotrzebowanie domowe rośnie, może automatycznie zmniejszyć moc ładowania.

Bilans netto godzinowy

Platforma uwzględnia również funkcję bilansu netto godzinowego w kompatybilnych instalacjach fotowoltaicznych.

Funkcja ta pozwala zarządzać nadwyżką energii słonecznej z uwzględnieniem bilansu energetycznego w danym okresie godzinowym, ułatwiając lepsze wykorzystanie dostępnej produkcji fotowoltaicznej na potrzeby elektromobilności.

Identyfikacja za pomocą RFID

Circutor eHome 5 posiada czytnik RFID do identyfikacji i uwierzytelniania użytkowników.

Funkcja ta jest szczególnie praktyczna, gdy ładowarka jest zainstalowana w garażu wspólnotowym lub w miejscu, gdzie konieczne jest zapobieganie nieautoryzowanemu korzystaniu z punktu ładowania.

Czytnik jest kompatybilny z technologiami ISO/IEC 14443 A/B, FeliCa oraz ISO/IEC 15693. Aplikacja umożliwia zarządzanie kartami RFID i konfigurację trybu dostępu do ładowarki.

Działanie nawet bez połączenia z Internetem

Identyfikacja RFID umożliwia kontrolę dostępu do ładowarki nawet w miejscach, gdzie nie ma połączenia z Internetem lub zasięg WiFi jest ograniczony.

Ta możliwość sprawia, że eHome 5 jest odpowiednim rozwiązaniem zarówno do indywidualnych prywatnych garaży, jak i do wybranych miejsc parkingowych we wspólnotach mieszkaniowych.

Zintegrowana ochrona 6 mA DC

Ładowarka posiada wykrywanie stałego prądu różnicowego 6 mA DC, zapewniając specjalistyczną ochronę związaną z procesem ładowania pojazdu elektrycznego.

Circutor wskazuje, że po dodaniu odpowiedniej rozdzielnicy lub zabezpieczeń instalacyjnych system można uzupełnić o ochronę różnicowoprądową typu A, zabezpieczenie nadprądowe oraz ochronę przed przepięciami trwałymi i przejściowymi.

Dobór i montaż wymaganych zabezpieczeń elektrycznych należy wykonać zgodnie z instrukcjami Circutor oraz obowiązującymi przepisami dotyczącymi instalacji ładowania pojazdów elektrycznych.

Wskaźnik LED stanu

Panel przedni zawiera wskaźnik LED, który umożliwia wizualną kontrolę stanu urządzenia i procesu ładowania.

Sygnalizacja ta ułatwia użytkownikowi szybkie rozpoznanie, czy ładowarka jest dostępna, ładuje pojazd, czy też występuje stan wymagający uwagi.

Przystosowana do wnętrz i chronionych przestrzeni zewnętrznych

Circutor eHome 5 V25560 ma stopień ochrony IP55 przed wnikaniem pyłu i wody.

Posiada również odporność mechaniczną IK10, zapewniając wysoką ochronę przed uderzeniami zewnętrznymi.

Zakres temperatury pracy wynosi od -30 do +50 °C, natomiast dopuszczalna temperatura przechowywania to -40 do +60 °C.

Dopuszczalna wilgotność względna wynosi od 5 % do 95 % bez kondensacji.

Samogasnąca obudowa

Obudowa została wykonana z samogasnącego tworzywa ABS-PC V0, łącząc wytrzymałość mechaniczną z kompaktową formą do montażu ściennego.

Ładowarka jest mocowana do ściany za pomocą systemu trzypunktowego mocowania.

Kompaktowy format

Circutor eHome 5 ma wymiary zaledwie 180 mm szerokości, 315 mm wysokości i 115 mm głębokości.

Niewielki rozmiar ułatwia montaż na miejscach parkingowych, ścianach bocznych i w innych przestrzeniach, gdzie potrzebna jest ładowarka z łącznością, bez zajmowania dużej powierzchni.

Waga netto podana przez Circutor w karcie produktu wynosi około 3,2 kg.

Kompatybilna z pojazdami elektrycznymi z gniazdem Typu 2

eHome 5 została zaprojektowana do ładowania pojazdów elektrycznych kompatybilnych z Trybem 3 i złączem Typu 2.

Dzięki temu można ją stosować z szeroką gamą samochodów elektrycznych i hybryd plug-in dostępnych na rynku europejskim, o ile posiadają odpowiednie wejście.

Zarządzanie nawet dwoma eHome 5 w jednym domu

Platforma eHome 5 umożliwia instalację, konfigurację i zarządzanie maksymalnie dwoma ładowarkami eHome 5 w jednym domu.

Opcja ta jest szczególnie interesująca dla gospodarstw domowych z dwoma pojazdami elektrycznymi lub dla instalacji, w których planuje się późniejsze zwiększenie liczby punktów ładowania.

Dane techniczne Circutor V25560

• Marka: Circutor.
• Seria: eHome 5.
• Model: eHome 5 T2C32 TRI N.
• Referencja: V25560.
• Typ: ścienna ładowarka do pojazdów elektrycznych.
• Zastosowanie: ładowanie domowe i prywatne parkingi.
• Rodzaj sieci: trójfazowa.
• Konfiguracja elektryczna: 3P + N + PE.
• Napięcie znamionowe: 400 V AC ±10 %.
• Częstotliwość: 50/60 Hz.
• Prąd wejściowy: 32 A.
• Maksymalny prąd wyjściowy: 32 A.
• Maksymalna moc: 22 kW.
• Tryb ładowania: Tryb 3.
• Liczba punktów ładowania: 1.
• Typ połączenia z pojazdem: kabel Typu 2.
• Długość kabla: 5 m.
• WiFi: tak.
• Ethernet: tak.
• Aplikacja do zarządzania: tak, eHome 5.
• Czytnik RFID: tak.
• Wskaźnik LED: tak.
• Zintegrowana ochrona różnicowoprądowa DC: wykrywanie 6 mA DC.
• Dynamiczne zarządzanie mocą: dostępne z kompatybilnym licznikiem.
• Integracja fotowoltaiczna: dostępna z kompatybilnym licznikiem.
• Tryb Just Green: tak, przy kompatybilnej konfiguracji solarnej.
• Tryb Smart Mix: tak, przy kompatybilnej konfiguracji solarnej.
• Tryb Boost: tak.
• Programowanie czasowe: tak.
• Bilans netto godzinowy: kompatybilny.
• Stopień ochrony: IP55.
• Odporność na uderzenia: IK10.
• Temperatura pracy: -30 do +50 °C.
• Temperatura przechowywania: -40 do +60 °C.
• Wilgotność względna: 5-95 %, bez kondensacji.
• Materiał obudowy: samogasnące tworzywo ABS-PC V0.
• Montaż: ścienny.
• Mocowanie: do ściany za pomocą 3 punktów.
• Wymiary: 180 x 315 x 115 mm.
• Waga netto: około 3,2 kg.
• Wykończenie: czarne.
• EAN: 8433059405649.

Normy i standardy

Circutor deklaruje dla eHome 5 V25560 zgodność z różnymi normami i dyrektywami związanymi z systemami ładowania i bezpieczeństwem elektrycznym.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Dyrektywa 2014/35/UE.
• Dyrektywa 2014/53/UE.
• Dyrektywa 2014/30/UE.
• RoHS 2011/65/UE.

Ładowarka Circutor eHome 5 do domu i energii solarnej

Circutor eHome 5 T2C32 TRI N V25560 łączy maksymalną moc 22 kW z łącznością WiFi i Ethernet, identyfikacją RFID, programowaniem czasowym oraz zaawansowanymi możliwościami zarządzania energią.

Jej kompatybilność z integracją fotowoltaiczną i dynamiczną regulacją mocy pozwala dostosować ładowanie pojazdu do energii dostępnej w domu, a tryby Just Green, Smart Mix i Boost umożliwiają priorytetowe wykorzystanie nadwyżek solarnych, łączenie energii słonecznej i sieciowej lub korzystanie z pełnej dostępnej mocy w zależności od bieżących potrzeb.

Dzięki 5-metrowemu kablowi Typu 2, ochronie IP55 i IK10 oraz kompaktowej formie ściennej jest to rozwiązanie szczególnie polecane dla użytkowników posiadających instalację trójfazową i szukających domowej ładowarki Circutor do 22 kW z inteligentnymi funkcjami i łącznością.
