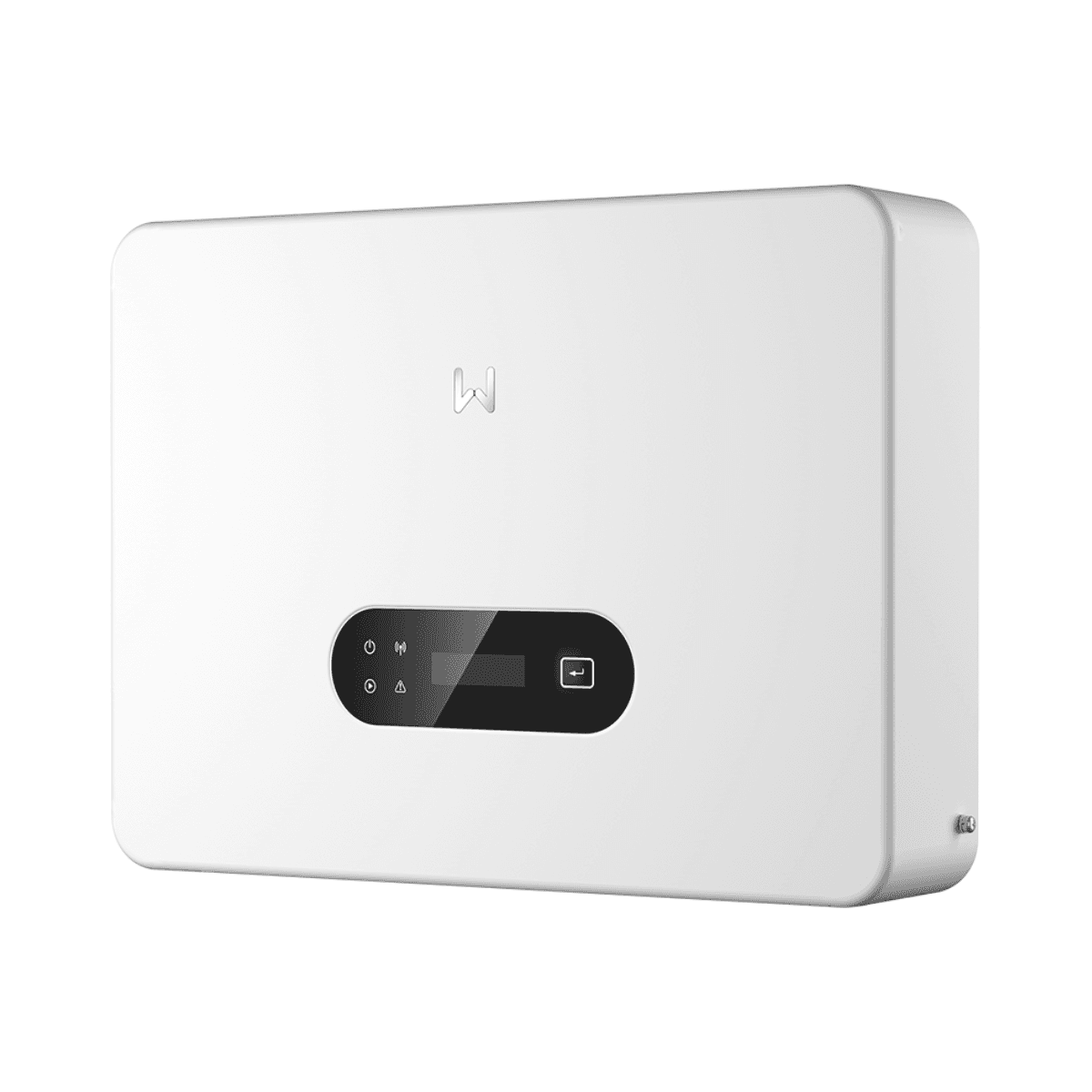

Falownik solarny jednofazowy 10 kW 3 MPPT GoodWe GW10K-MS-G40

Falownik solarny jednofazowy GoodWe GW10K-MS-G40 to falownik stringowy o mocy 10 kW należący do czwartej generacji serii MS G4. Został zaprojektowany specjalnie do domowych instalacji fotowoltaicznych i wyposażony w 3 niezależne trackery MPPT, które zapewniają dużą elastyczność w rozmieszczeniu paneli na różnych orientacjach, nachyleniach lub w strefach o odmiennych warunkach nasłonecznienia.

Jego architektura obsługuje do 20 A prądu wejściowego na MPPT, jest kompatybilna z nowoczesnymi modułami fotowoltaicznymi o wysokiej mocy i umożliwia przewymiarowanie instalacji PV do 200% według GoodWe. Do tych parametrów dochodzi maksymalna sprawność 97,9%, chłodzenie przez naturalną konwekcję, stopień ochrony IP66 oraz cicha praca poniżej 30 dB.

Jednofazowy falownik 10 kW z 3 MPPT

GoodWe GW10K-MS-G40 zapewnia znamionową moc wyjściową 10 000 W i jest przeznaczony do sieci jednofazowych 220, 230 lub 240 V. Jego główną przewagą nad falownikami z jednym lub dwoma trackerami mocy maksymalnej jest zastosowanie 3 niezależnych MPPT, z których każdy obsługuje jeden string fotowoltaiczny.

Taka konfiguracja ułatwia projektowanie instalacji złożonych dachów, różnych orientacji modułów lub obszarów z częściowym zacienieniem, ponieważ każda grupa paneli podłączona do MPPT może pracować niezależnie, aby znaleźć własny punkt maksymalnej mocy.

20 A wejścia na MPPT dla modułów wysokiej mocy

Każdy z trzech MPPT obsługuje maksymalny prąd wejściowy 20 A oraz maksymalny prąd zwarciowy 26 A. Parametry te pozwalają na współpracę z modułami fotowoltaicznymi o wysokim prądzie i zapewniają większą elastyczność przy doborze paneli.

Falownik obsługuje maksymalne napięcie wejściowe 600 V, natomiast zakres pracy MPPT wynosi od 40 do 560 V. Napięcie startowe to zaledwie 50 V, a nominalne napięcie wejściowe wynosi 360 V.

Przewymiarowanie instalacji PV do 200%

GoodWe podaje dla serii MS G4 możliwość przewymiarowania instalacji fotowoltaicznej do 200%. Pozwala to zainstalować moc modułów wyższą niż znamionowa moc wyjściowa falownika, jeśli projekt i warunki elektryczne pola PV na to pozwalają.

W połączeniu z niskim napięciem startowym i trzema niezależnymi MPPT, taki margines projektowy ma na celu maksymalne wykorzystanie produkcji energii słonecznej w ciągu dnia, także w okresach niższego nasłonecznienia.

Maksymalna sprawność 97,9%

GW10K-MS-G40 osiąga maksymalną sprawność 97,9% oraz europejską sprawność 97,3%. Jego maksymalna moc czynna wyjściowa wynosi 10 000 W, a maksymalna moc pozorna również osiąga 10 000 VA.

Maksymalny prąd wyjściowy wynosi 45,5 A. Współczynnik mocy wynosi około 1 i można go regulować od 0,8 pojemnościowego do 0,8 indukcyjnego, natomiast maksymalne całkowite zniekształcenia harmoniczne pozostają poniżej 3%.

Zintegrowane zabezpieczenia po stronie AC i DC

GoodWe wyposaża serię MS G4 w różne systemy mające chronić zarówno falownik, jak i instalację fotowoltaiczną. GW10K-MS-G40 posiada zabezpieczenie przed odwrotną polaryzacją PV, kontrolę rezystancji izolacji, monitorowanie prądu upływu, zabezpieczenie antywyspowe oraz zabezpieczenia przed nadprądem, zwarciem i przepięciem po stronie prądu przemiennego.

Urządzenie ma również wyłącznik prądu stałego oraz ochronę przeciwprzepięciową SPD Typu II zarówno po stronie DC, jak i AC.

• Monitorowanie prądu stringów: zintegrowane.
• Wykrywanie rezystancji izolacji PV: zintegrowane.
• Monitorowanie prądu upływu: zintegrowane.
• Zabezpieczenie przed odwrotną polaryzacją PV: zintegrowane.
• Zabezpieczenie antywyspowe: zintegrowane.
• Zabezpieczenie przed nadprądem AC: zintegrowane.
• Zabezpieczenie przed zwarciem AC: zintegrowane.
• Zabezpieczenie przed przepięciem AC: zintegrowane.
• Wyłącznik DC: zintegrowany.
• Ochrona przeciwprzepięciowa DC: SPD Typ II.
• Ochrona przeciwprzepięciowa AC: SPD Typ II.
• Zdalne wyłączenie: zintegrowane.

Opcjonalne AFCI 3.0 do ochrony przed łukiem elektrycznym

Seria MS G4 może opcjonalnie zostać wyposażona w AFCI 3.0 z wykrywaniem łuku elektrycznego wspomaganym sztuczną inteligencją. Funkcja ta została zaprojektowana do identyfikowania sytuacji łuku po stronie prądu stałego i przerywania pracy po wykryciu warunków zagrożenia.

GoodWe przewiduje również Rapid Shutdown 2.0 ze zintegrowanym nadajnikiem wśród rozwiązań bezpieczeństwa dostępnych dla tej generacji falowników.

Łączność i monitorowanie

GoodWe GW10K-MS-G40 oferuje różne możliwości komunikacji, aby ułatwić integrację i nadzór nad instalacją fotowoltaiczną. Karta katalogowa obejmuje interfejsy RS485, WiFi, LAN, Bluetooth oraz 4G, w zależności od zastosowanych akcesoriów i konfiguracji.

Protokół komunikacyjny to Modbus RTU kompatybilny z SunSpec. Interfejs lokalny posiada wskaźniki LED i obsługuje opcjonalny wyświetlacz LCD, a także łączność WLAN i sterowanie za pomocą aplikacji.

Możliwość połączenia równoległego z DNS G4

Seria MS G4 jest przygotowana do pracy w mieszanych instalacjach równoległych z falownikami GoodWe DNS G4 przy użyciu urządzenia komunikacyjnego EzLink3000. Według GoodWe taka architektura pozwala łączyć systemy do 10 falowników bez potrzeby stosowania zewnętrznego dataloggera.

Takie rozwiązanie ułatwia zarówno późniejszą rozbudowę instalacji fotowoltaicznej, jak i tworzenie systemów modułowych, gdy potrzebna jest większa moc całkowita.

Cicha praca dzięki naturalnej konwekcji

GW10K-MS-G40 wykorzystuje chłodzenie przez naturalną konwekcję, eliminując potrzebę stosowania wentylatorów do standardowego chłodzenia. GoodWe deklaruje emisję akustyczną poniżej 30 dB, co jest szczególnie istotne w instalacjach domowych, gdzie falownik może znajdować się blisko stref mieszkalnych.

Własny pobór mocy w nocy wynosi poniżej 1 W, a urządzenie zostało zaprojektowane do pracy w zakresie temperatur otoczenia od -25 do +60 °C.

Stopień ochrony IP66 dla wszechstronnej instalacji

Falownik posiada stopień ochrony IP66, zapewniający wysoką ochronę obudowy przed wnikaniem pyłu i wody. Poszerza to możliwości lokalizacji urządzenia, przy zachowaniu warunków, odległości i zaleceń montażowych określonych przez GoodWe.

Może pracować przy wilgotności względnej od 0 do 100% oraz na wysokości do 4000 metrów n.p.m. w granicach warunków określonych przez producenta.

Kompaktowa konstrukcja 16 kg

GoodWe GW10K-MS-G40 ma wymiary 493 x 365 x 187 mm i waży 16 kg. Kompaktowa forma ułatwia transport i montaż, zwłaszcza biorąc pod uwagę jego znamionową moc 10 kW oraz zastosowanie trzech trackerów MPPT.

Wejścia fotowoltaiczne wykorzystują złącza MC4 dla przewodów 4 do 6 mm², natomiast wyjście prądu przemiennego korzysta ze złącza plug and play kompatybilnego z przewodami do 16 mm².

Dane techniczne GoodWe GW10K-MS-G40

• Marka: GoodWe.
• Model: GW10K-MS-G40.
• Seria: MS G4.
• Typ: falownik solarny stringowy.
• Sieć: jednofazowa.
• Znamionowa moc wyjściowa: 10 000 W.
• Znamionowa moc pozorna: 10 000 VA.
• Maksymalna moc czynna AC: 10 000 W.
• Maksymalna moc pozorna AC: 10 000 VA.
• Znamionowe napięcie wyjściowe: 220 / 230 / 240 V, L / N / PE.
• Znamionowa częstotliwość: 50 / 60 Hz.
• Maksymalny prąd wyjściowy: 45,5 A.
• Współczynnik mocy: około 1, regulowany od 0,8 pojemnościowego do 0,8 indukcyjnego.
• Maksymalne całkowite zniekształcenia harmoniczne: <3%.
• Liczba MPPT: 3.
• Liczba stringów na MPPT: 1.
• Maksymalne napięcie wejściowe PV: 600 V.
• Zakres pracy MPPT: 40-560 V.
• Napięcie startowe: 50 V.
• Napięcie nominalne wejściowe: 360 V.
• Maksymalny prąd na MPPT: 20 A.
• Maksymalny prąd zwarciowy na MPPT: 26 A.
• Przewymiarowanie PV: do 200% według GoodWe.
• Maksymalna sprawność: 97,9%.
• Europejska sprawność: 97,3%.
• Chłodzenie: naturalna konwekcja.
• Emisja akustyczna: <30 dB.
• Pobór mocy w nocy: <1 W.
• Stopień ochrony: IP66.
• Zakres temperatury pracy: -25 do +60 °C.
• Wilgotność względna: 0-100%.
• Maksymalna wysokość pracy: 4000 m.
• Topologia: bez izolacji.
• Komunikacja: RS485, WiFi, LAN, Bluetooth i 4G.
• Protokół: Modbus RTU kompatybilny z SunSpec.
• Interfejs: LED, opcjonalny LCD i WLAN + aplikacja.
• Ochrona SPD DC: Typ II.
• Ochrona SPD AC: Typ II.
• AFCI: opcjonalnie.
• Wymiary: 493 x 365 x 187 mm.
• Waga: 16 kg.
• Złącza DC: MC4 dla przewodów 4-6 mm².
• Połączenie AC: złącze plug and play dla przewodów do 16 mm².

Szczególnie polecany do złożonych dachów fotowoltaicznych

Trzy niezależne MPPT sprawiają, że GoodWe GW10K-MS-G40 jest szczególnie interesującym rozwiązaniem dla instalacji, w których moduły muszą być rozmieszczone na różnych orientacjach lub nachyleniach. W porównaniu z architekturą z mniejszą liczbą trackerów MPPT zapewnia większą niezależność między poszczególnymi stringami fotowoltaicznymi.

Połączenie mocy jednofazowej 10 kW, wejść 20 A na MPPT, przewymiarowania PV do 200%, maksymalnej sprawności 97,9%, ochrony IP66 i pracy poniżej 30 dB zapewnia kompletne rozwiązanie dla domowych instalacji solarnych wymagających mocy, elastyczności projektowej i szerokich możliwości komunikacji.

Ważne: dobór stringów, moc podłączonej instalacji PV, napięcia i prądy modułów oraz zabezpieczenia zewnętrzne należy obliczać zgodnie ze specyfikacją GoodWe i obowiązującymi przepisami dla danej instalacji.
