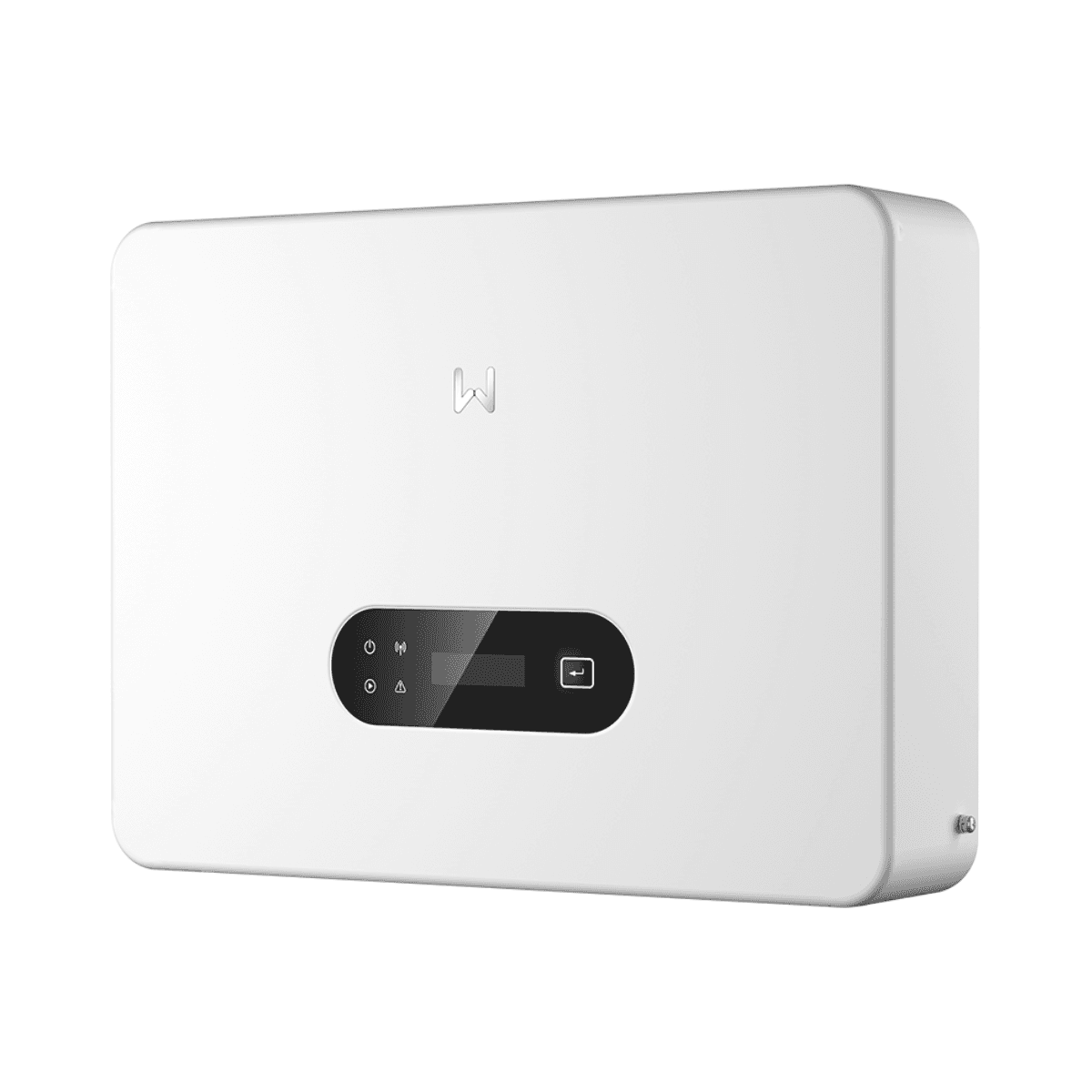

Falownik solarny jednofazowy 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

Jednofazowy falownik solarny GoodWe GW8.5K-MS-G40 to falownik stringowy o mocy 8,5 kW należący do czwartej generacji serii MS G4. Został zaprojektowany specjalnie do domowych instalacji fotowoltaicznych wymagających wysokiej mocy i elastyczności konfiguracji paneli, oferując 3 niezależne trackery MPPT z jednym wejściem PV na każdy MPPT.

Dzięki maksymalnemu prądowi 20 A na MPPT, możliwości przewymiarowania instalacji fotowoltaicznej do 200% oraz maksymalnej sprawności 97,9%, model GW8.5K-MS-G40 jest przystosowany do pracy z nowoczesnymi modułami fotowoltaicznymi o wysokiej mocy. Konstrukcję uzupełniają stopień ochrony IP66, chłodzenie konwekcyjne naturalne oraz cicha praca poniżej 30 dB.

Jednofazowy falownik 8,5 kW z 3 MPPT

GoodWe GW8.5K-MS-G40 zapewnia znamionową i maksymalną moc wyjściową 8.500 W oraz maksymalną moc pozorną 8.500 VA. Został zaprojektowany do jednofazowych sieci elektrycznych 220, 230 lub 240 V i pracuje z częstotliwością znamionową 50 lub 60 Hz.

Jednym z jego głównych atutów jest zastosowanie 3 niezależnych trackerów MPPT. Każdy MPPT obsługuje jeden string fotowoltaiczny, co pozwala podzielić pole PV na maksymalnie trzy grupy o różnych warunkach pracy.

Taka architektura jest szczególnie korzystna na dachach o różnych orientacjach, nachyleniach lub w strefach o odmiennym nasłonecznieniu, ponieważ każdy string ma własne śledzenie punktu maksymalnej mocy.

20 A maksymalnego prądu na MPPT

Każdy z trzech MPPT obsługuje maksymalny prąd wejściowy 20 A oraz maksymalny prąd zwarciowy 26 A. Parametry te zwiększają kompatybilność z nowoczesnymi modułami fotowoltaicznymi o wysokiej mocy i dużym prądzie.

Maksymalne napięcie wejściowe PV wynosi 600 V, natomiast zakres pracy MPPT mieści się w przedziale 40–560 V. Napięcie startowe to zaledwie 50 V, a napięcie znamionowe wejściowe osiąga 360 V.

Przewymiarowanie instalacji fotowoltaicznej do 200%

GoodWe podaje dla serii MS G4 możliwość przewymiarowania instalacji fotowoltaicznej do 200%. Funkcja ta pozwala podłączyć większą moc modułów niż nominalna moc wyjściowa falownika, pod warunkiem zachowania napięć, prądów i pozostałych limitów elektrycznych określonych przez producenta.

Przewymiarowanie pola PV może pomóc wydłużyć czas pracy falownika blisko jego optymalnej mocy, szczególnie przy niskim nasłonecznieniu, we wczesnych godzinach porannych lub późnym popołudniem.

Maksymalna sprawność 97,9%

GW8.5K-MS-G40 osiąga maksymalną sprawność 97,9% oraz sprawność europejską 97,3%, skutecznie przekształcając energię prądu stałego z paneli w prąd przemienny wykorzystywany przez instalację.

Maksymalny prąd wyjściowy wynosi 38,7 A. Współczynnik mocy wynosi około 1 i może być regulowany w zakresie od 0,8 pojemnościowego do 0,8 indukcyjnego. Maksymalne całkowite zniekształcenia harmoniczne podane przez GoodWe są niższe niż 3%.

Zintegrowane zabezpieczenia instalacji fotowoltaicznej

GoodWe wyposaża model GW8.5K-MS-G40 w różne funkcje ochrony i monitoringu zarówno po stronie prądu stałego, jak i przemiennego.

• Monitorowanie prądu dla każdego stringu PV: zintegrowane.
• Wykrywanie rezystancji izolacji PV: zintegrowane.
• Monitorowanie prądu upływu: zintegrowane.
• Zabezpieczenie przed odwrotną polaryzacją DC: zintegrowane.
• Zabezpieczenie antywyspowe: zintegrowane.
• Zabezpieczenie nadprądowe AC: zintegrowane.
• Zabezpieczenie przeciwzwarciowe AC: zintegrowane.
• Zabezpieczenie przeciwprzepięciowe AC: zintegrowane.
• Wyłącznik DC: zintegrowany.
• Zabezpieczenie przeciwprzepięciowe DC: SPD Typ II.
• Zabezpieczenie przeciwprzepięciowe AC: SPD Typ II.
• Zdalne wyłączenie: zintegrowane.
• AFCI: dostępne opcjonalnie.

Opcjonalne AFCI 3.0 z wykrywaniem łuku

Seria MS G4 może opcjonalnie zostać wyposażona w AFCI 3.0, czyli funkcję wykrywania i przerywania łuków elektrycznych po stronie prądu stałego. GoodWe wykorzystuje technologię wspieraną sztuczną inteligencją do identyfikacji sytuacji zgodnych z wystąpieniem łuku i reakcji systemu.

Jest to dodatkowa funkcja bezpieczeństwa dla instalacji, w których wymagana jest ochrona przed określonymi awariami łukowymi w polu fotowoltaicznym.

WiFi, LAN, Bluetooth, RS485 i 4G

GoodWe GW8.5K-MS-G40 oferuje różne możliwości komunikacji do monitorowania i integracji instalacji. Karta katalogowa przewiduje interfejsy RS485, WiFi, LAN, Bluetooth i 4G, w zależności od konfiguracji i zastosowanych akcesoriów.

Protokół komunikacyjny to Modbus RTU kompatybilny z SunSpec. Interfejs urządzenia wykorzystuje diody LED i obsługuje opcjonalny wyświetlacz LCD, a także zarządzanie przez WLAN i kompatybilną aplikację.

Przygotowany do instalacji równoległych

Seria MS G4 może być stosowana w mieszanych instalacjach równoległych wraz z falownikami GoodWe DNS G4 za pomocą inteligentnego modułu komunikacyjnego EzLink3000.

Takie rozwiązanie ułatwia modułową rozbudowę instalacji fotowoltaicznych, gdy konieczne jest zwiększenie mocy zainstalowanej przy zachowaniu kompatybilnej architektury falowników GoodWe.

Cicha praca bez wentylatorów

GW8.5K-MS-G40 wykorzystuje chłodzenie konwekcyjne naturalne. Ponieważ do standardowego chłodzenia nie stosuje wentylatorów, GoodWe deklaruje emisję akustyczną poniżej 30 dB.

Cecha ta jest szczególnie odpowiednia dla instalacji domowych, w których falownik może znajdować się w pobliżu pomieszczeń mieszkalnych. Pobór mocy w nocy wynosi mniej niż 1 W.

Stopień ochrony IP66

Obudowa posiada stopień ochrony IP66, zapewniając wysoką odporność na wnikanie pyłu i wody. Zwiększa to elastyczność przy wyborze miejsca montażu falownika, przy zachowaniu instrukcji instalacji i odstępów wskazanych przez GoodWe.

Zakres temperatury pracy wynosi od -25 do +60 °C, a dopuszczalna wilgotność względna to 0–100%. Maksymalna wysokość pracy podana przez producenta wynosi 4.000 metrów.

Kompaktowa i lekka konstrukcja

Przy wymiarach 493 x 365 x 187 mm i masie 16 kg, GoodWe GW8.5K-MS-G40 oferuje kompaktową formę, biorąc pod uwagę moc 8,5 kW i trzy trackery MPPT.

Wejścia prądu stałego wykorzystują złącza MC4 kompatybilne z przewodami o przekroju 4 do 6 mm². Połączenie prądu przemiennego wykorzystuje system Plug & Play, który obsługuje maksymalny przekrój przewodu 16 mm².

Dane techniczne GoodWe GW8.5K-MS-G40

• Marka: GoodWe.
• Model: GW8.5K-MS-G40.
• Seria: MS G4.
• Typ: falownik fotowoltaiczny stringowy.
• Sieć: jednofazowa.
• Znamionowa moc wyjściowa: 8.500 W.
• Maksymalna moc czynna: 8.500 W.
• Znamionowa moc pozorna: 8.500 VA.
• Maksymalna moc pozorna: 8.500 VA.
• Znamionowe napięcie wyjściowe: 220 / 230 / 240 V, L/N/PE.
• Zakres napięcia wyjściowego: 160-270 V, zgodnie z lokalnymi przepisami.
• Znamionowa częstotliwość: 50/60 Hz.
• Maksymalny prąd wyjściowy: 38,7 A.
• Współczynnik mocy: około 1, regulowany od 0,8 pojemnościowego do 0,8 indukcyjnego.
• Całkowite zniekształcenia harmoniczne: <3%.
• Liczba MPPT: 3.
• Liczba stringów na MPPT: 1.
• Maksymalne napięcie wejściowe PV: 600 V.
• Zakres pracy MPPT: 40-560 V.
• Napięcie startowe: 50 V.
• Znamionowe napięcie wejściowe: 360 V.
• Maksymalny prąd wejściowy na MPPT: 20 A.
• Maksymalny prąd zwarciowy na MPPT: 26 A.
• Przewymiarowanie instalacji PV: do 200% według GoodWe.
• Maksymalna sprawność: 97,9%.
• Sprawność europejska: 97,3%.
• Chłodzenie: konwekcja naturalna.
• Emisja akustyczna: <30 dB.
• Pobór mocy w nocy: <1 W.
• Stopień ochrony: IP66.
• Temperatura pracy: -25 do +60 °C.
• Wilgotność względna: 0-100%.
• Maksymalna wysokość: 4.000 m.
• Topologia: bez izolacji.
• Komunikacja: RS485, WiFi, LAN, Bluetooth i 4G.
• Protokół: Modbus RTU kompatybilny z SunSpec.
• Interfejs: LED, opcjonalny LCD i WLAN + aplikacja.
• Zabezpieczenie przeciwprzepięciowe DC: SPD Typ II.
• Zabezpieczenie przeciwprzepięciowe AC: SPD Typ II.
• AFCI: opcjonalnie.
• Wyłącznik DC: zintegrowany.
• Wymiary: 493 x 365 x 187 mm.
• Masa: 16 kg.
• Złącza DC: MC4 dla przewodów 4-6 mm².
• Złącze AC: Plug & Play dla przewodu do 16 mm².

Szczególnie polecany do dachów o różnych orientacjach

Zastosowanie trzech niezależnych MPPT sprawia, że GoodWe GW8.5K-MS-G40 jest szczególnie odpowiedni do instalacji, w których moduły fotowoltaiczne muszą być rozmieszczone na różnych połaciach, orientacjach lub nachyleniach. Każdy string może mieć niezależne śledzenie, aby zoptymalizować punkt pracy.

Jego moc jednofazowa 8,5 kW, 20 A na MPPT, przewymiarowanie instalacji PV do 200%, maksymalna sprawność 97,9%, stopień ochrony IP66 oraz szerokie możliwości komunikacji czynią z GW8.5K-MS-G40 kompletne rozwiązanie dla domowych instalacji solarnych o wysokiej mocy.

Ważne: dobór stringów i podłączonej mocy fotowoltaicznej musi zawsze uwzględniać napięcia, prądy i pozostałe limity określone przez GoodWe, a także obowiązujące przepisy dotyczące instalacji.
