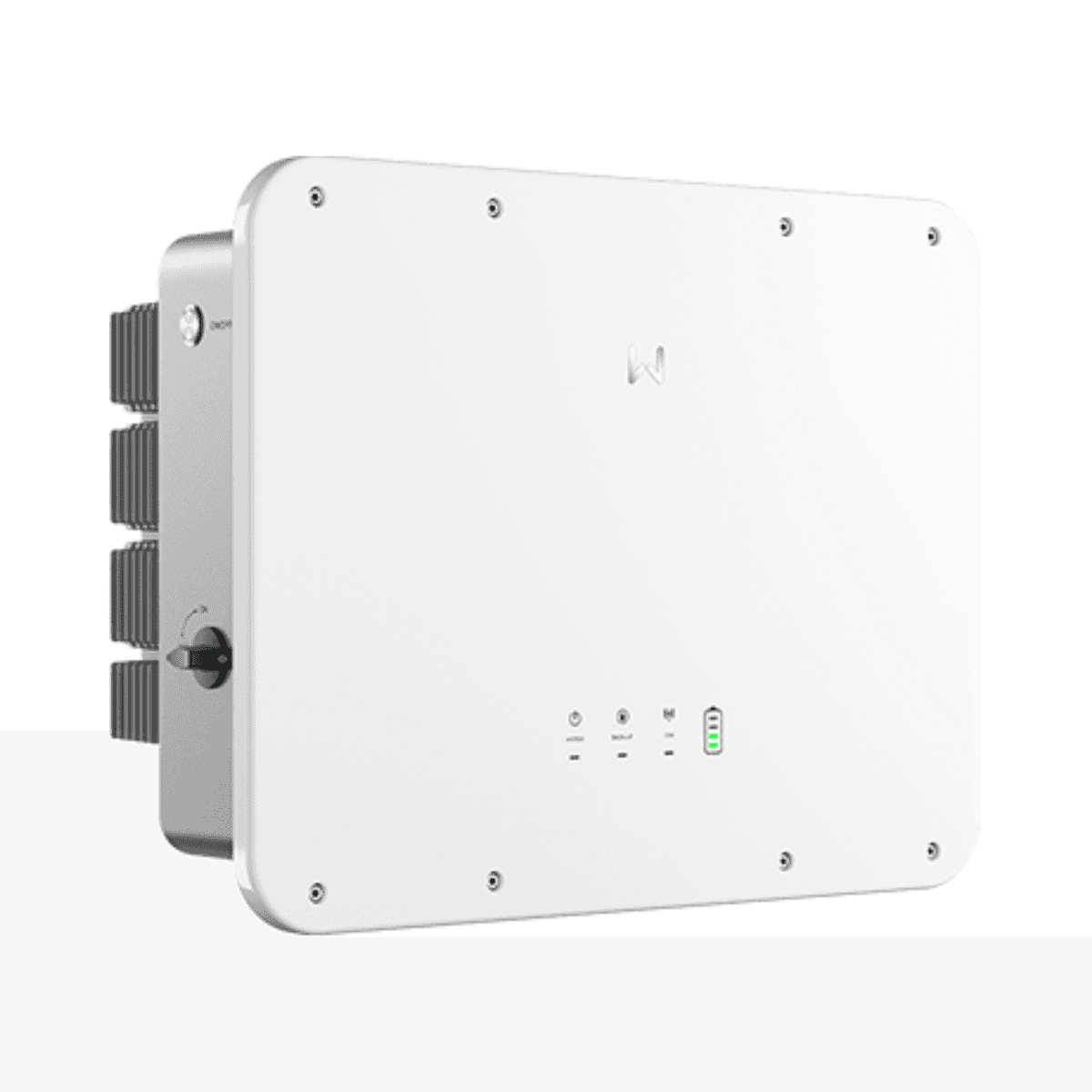

Jednofazowy hybrydowy inwerter solarny 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

Jednofazowy hybrydowy falownik solarny GoodWe GW10K-ES-C10 należy do serii ES Uniq i został zaprojektowany do domowych instalacji fotowoltaicznych z magazynowaniem energii. Oferuje moc znamionową 10 kW, posiada 2 trackery MPPT i umożliwia zintegrowane zarządzanie produkcją energii słonecznej, zużyciem w domu, niskonapięciowymi akumulatorami, połączeniem z siecią elektroenergetyczną oraz wyjściem awaryjnym dla obciążeń krytycznych.

GW10K-ES-C10 obsługuje do 20 kW mocy wejściowej PV, współpracuje z akumulatorami 48 V i zapewnia do 10 kW mocy ładowania oraz 11 kW mocy rozładowania. Jego wyjście backup 10 kVA, z przełączaniem równoważnym UPS w czasie krótszym niż 4 ms, pozwala utrzymać zasilanie wybranych odbiorników w przypadku przerwy w dostawie energii z sieci. Dodatkowo urządzenie oferuje ochronę IP66, zintegrowany AFCI oraz łączność przez RS485, WiFi, LAN i Bluetooth.

Jednofazowy falownik hybrydowy 10 kW

GoodWe GW10K-ES-C10 oferuje znamionową moc wyjściową 10 kW oraz znamionową moc pozorną 10 kVA. W pracy on-grid może osiągnąć do 11 kW mocy czynnej i 11 kVA maksymalnej mocy pozornej.

Został zaprojektowany do jednofazowych sieci 220, 230 lub 240 V i może pracować z częstotliwością 50 lub 60 Hz. Maksymalny prąd wyjściowy do sieci wynosi 50 A, a współczynnik mocy można regulować od 0,8 pojemnościowego do 0,8 indukcyjnego.

2 MPPT z czterema wejściami dla stringów PV

Falownik posiada 2 niezależne trackery MPPT i umożliwia podłączenie dwóch stringów fotowoltaicznych do każdego z nich. Taka konfiguracja 2+2 zapewnia elastyczność w rozmieszczeniu paneli słonecznych na różnych połaciach dachu lub w różnych orientacjach.

Każdy MPPT obsługuje maksymalny prąd wejściowy 32 A, z maksymalnie 16 A na string, oraz maksymalny prąd zwarciowy 48 A na MPPT. Parametry te ułatwiają współpracę z nowoczesnymi, wysokowydajnymi modułami fotowoltaicznymi.

Do 20 kW mocy wejściowej PV

GoodWe określa maksymalną moc wejściową PV dla GW10K-ES-C10 na 20 kW, co odpowiada przewymiarowaniu do 200% względem 10 kW mocy znamionowej.

Maksymalne napięcie wejściowe wynosi 600 V, a zakres pracy śledzenia MPPT mieści się w przedziale 60–550 V. Napięcie nominalne wejścia to 360 V, a napięcie startowe wynosi 58 V.

Taki margines pozwala projektować instalacje z mocą modułów większą niż moc znamionowa falownika, pod warunkiem zachowania limitów napięcia, prądu i konfiguracji określonych przez GoodWe.

Niskonapięciowe akumulatory 48 V

GoodWe ES Uniq GW10K-ES-C10 posiada wejście dla niskonapięciowych akumulatorów litowo-jonowych lub kwasowo-ołowiowych. Pracuje z nominalnym napięciem akumulatora 48 V, zakresem pracy 40–60 V oraz napięciem startowym 44,2 V.

Maksymalny ciągły prąd ładowania i rozładowania wynosi 200 A. Falownik może zapewnić do 10 kW mocy ładowania akumulatora oraz do 11 kW mocy rozładowania, oferując wysoką zdolność magazynowania i odzyskiwania energii w domowych instalacjach o dużym zużyciu.

Wyjście backup 10 kVA z przełączaniem poniżej 4 ms

Wyjście awaryjne GW10K-ES-C10 zapewnia znamionową moc pozorną 10 kVA. W pracy wyspowej może osiągnąć 11 kVA i wytrzymać szczyt do 20 kVA przez 10 sekund, co jest szczególnie przydatne do zasilania urządzeń o dużym prądzie rozruchowym.

GoodWe podaje czas przełączania równoważny systemowi UPS krótszy niż 4 ms. W przypadku przerwy w zasilaniu z sieci system może szybko przełączyć zasilanie na wyjście rezerwowe, o ile dostępna jest wystarczająca energia w akumulatorze lub z produkcji fotowoltaicznej.

Port 3 w 1 dla generatora, inteligentnych obciążeń i falownika PV

Seria ES Uniq wyposażona jest w wielofunkcyjny port 3 w 1, który rozszerza możliwości konfiguracji instalacji. Port ten może służyć do integracji generatora, zarządzania inteligentnymi obciążeniami lub podłączenia kompatybilnego falownika fotowoltaicznego on-grid, w zależności od projektu systemu.

Dla modelu GW10K-ES-C10 wejście przeznaczone dla generatora obsługuje znamionową moc pozorną 10 kVA oraz maksymalną moc pozorną 11 kVA.

Praca on-grid i w trybie wyspowym

Falownik może być stosowany zarówno w instalacjach podłączonych do sieci, jak i w konfiguracjach off-grid. Taka elastyczność pozwala tworzyć systemy nastawione na autokonsumpcję, instalacje z magazynowaniem i zasilaniem awaryjnym lub rozwiązania zwiększające niezależność energetyczną domu.

Seria ES Uniq obsługuje również pracę w mikrosieci, umożliwiając współpracę z innymi urządzeniami fotowoltaicznymi w celu zarządzania różnymi źródłami produkcji i zużycia energii.

Do 6 falowników równolegle

GoodWe umożliwia podłączenie do 6 kompatybilnych falowników ES Uniq równolegle zarówno w pracy on-grid, jak i off-grid. Funkcja ta ułatwia tworzenie skalowalnych instalacji i późniejsze zwiększanie dostępnej mocy wraz ze wzrostem zapotrzebowania na energię.

Maksymalna sprawność 97,6%

GW10K-ES-C10 osiąga maksymalną sprawność 97,6% oraz europejską sprawność 96,2%. Maksymalna sprawność w procesie bateria-sieć wynosi 95,5%, natomiast sprawność śledzenia MPPT sięga 99,9%.

Parametry te pozwalają efektywnie wykorzystywać zarówno energię wytwarzaną przez moduły fotowoltaiczne, jak i energię zgromadzoną w akumulatorach.

AFCI i zintegrowane zabezpieczenia elektryczne

GoodWe GW10K-ES-C10 posiada różne systemy monitorowania i zabezpieczeń, których celem jest ochrona falownika i instalacji fotowoltaicznej.

• Monitorowanie prądu na string PV: zintegrowane.
• Wykrywanie rezystancji izolacji PV: zintegrowane.
• Monitorowanie prądu upływu: zintegrowane.
• Zabezpieczenie przed odwrotną polaryzacją DC: zintegrowane.
• Zabezpieczenie antywyspowe: zintegrowane.
• Zabezpieczenie nadprądowe AC: zintegrowane.
• Zabezpieczenie przeciwzwarciowe AC: zintegrowane.
• Zabezpieczenie przeciwprzepięciowe AC: zintegrowane.
• Wyłącznik DC: zintegrowany.
• Zabezpieczenie przeciwprzepięciowe DC: Typ III.
• Zabezpieczenie przeciwprzepięciowe AC: Typ III.
• AFCI: zintegrowany.
• Zdalne wyłączenie: zintegrowane.
• Szybkie wyłączenie: opcjonalne.

WiFi, LAN, Bluetooth i RS485

Falownik wyposażono w różne interfejsy komunikacyjne, które ułatwiają nadzór i zarządzanie instalacją. Obejmuje on RS485, WiFi, LAN i Bluetooth, a także komunikację CAN z systemem zarządzania baterią.

Urządzenie jest kompatybilne z protokołami Modbus RTU i Modbus TCP. Interfejs użytkownika łączy ekran LCD, połączenie WLAN oraz obsługę przez aplikację, co ułatwia odczyt parametrów i przepływów energii w systemie.

Ochrona IP66

GoodWe GW10K-ES-C10 posiada stopień ochrony IP66, zapewniający wysoką odporność na wnikanie pyłu i wody. Konstrukcja do montażu ściennego pozwala instalować urządzenie w różnych lokalizacjach wewnętrznych lub zewnętrznych, zgodnie z warunkami określonymi przez GoodWe.

Może pracować w temperaturach otoczenia od -35 do +60 °C, przy wilgotności względnej do 95% oraz na maksymalnej wysokości pracy 3000 metrów.

Chłodzenie poprzez inteligentną wentylację

Zarządzanie termiczne odbywa się za pomocą inteligentnego systemu wentylacji, który dostosowuje chłodzenie do potrzeb urządzenia. System ten pomaga utrzymać temperaturę wewnętrzną w odpowiednim zakresie podczas okresów wysokiej produkcji, ładowania lub rozładowania.

Dane techniczne GoodWe GW10K-ES-C10

• Marka: GoodWe.
• Model: GW10K-ES-C10.
• Seria: ES Uniq.
• Typ: hybrydowy falownik solarny.
• Sieć: jednofazowa.
• Moc znamionowa wyjściowa: 10 kW.
• Znamionowa moc pozorna do sieci: 10 kVA.
• Maksymalna moc czynna: 11 kW.
• Maksymalna moc pozorna do sieci: 11 kVA.
• Znamionowe napięcie wyjściowe: 220 / 230 / 240 V.
• Zakres napięcia wyjściowego: 170-280 V.
• Znamionowa częstotliwość: 50 / 60 Hz.
• Maksymalny prąd wyjściowy do sieci: 50 A.
• Współczynnik mocy: około 1, regulowany od 0,8 pojemnościowego do 0,8 indukcyjnego.
• Maksymalne całkowite zniekształcenia harmoniczne: <3%.
• Liczba MPPT: 2.
• Stringi na MPPT: 2 / 2.
• Maksymalna moc wejściowa PV: 20 kW.
• Przewymiarowanie PV: do 200%.
• Maksymalne napięcie wejściowe PV: 600 V.
• Zakres pracy MPPT: 60-550 V.
• Napięcie startowe PV: 58 V.
• Napięcie nominalne PV: 360 V.
• Maksymalny prąd wejściowy na MPPT: 32 / 32 A.
• Maksymalny prąd na string: 16 A.
• Maksymalny prąd zwarciowy na MPPT: 48 / 48 A.
• Typ baterii: litowo-jonowa / kwasowo-ołowiowa.
• Napięcie nominalne baterii: 48 V.
• Zakres napięcia baterii: 40-60 V.
• Napięcie startowe baterii: 44,2 V.
• Liczba wejść baterii: 1.
• Maksymalny ciągły prąd ładowania: 200 A.
• Maksymalny ciągły prąd rozładowania: 200 A.
• Maksymalna moc ładowania: 10 kW.
• Maksymalna moc rozładowania: 11 kW.
• Znamionowa moc backup: 10 kVA.
• Maksymalna moc backup bez sieci: 11 kVA.
• Szczytowa moc backup: do 20 kVA przez 10 s.
• Czas przełączania na backup: <4 ms.
• Znamionowa moc wejściowa generatora: 10 kVA.
• Maksymalna moc wejściowa generatora: 11 kVA.
• Maksymalna sprawność: 97,6%.
• Sprawność europejska: 96,2%.
• Maksymalna sprawność bateria-sieć: 95,5%.
• Sprawność MPPT: 99,9%.
• Komunikacja z BMS: CAN.
• Komunikacja: RS485, WiFi, LAN i Bluetooth.
• Protokoły: Modbus RTU i Modbus TCP.
• Interfejs: LCD, WLAN i aplikacja.
• AFCI: zintegrowany.
• Zdalne wyłączenie: zintegrowane.
• Szybkie wyłączenie: opcjonalne.
• Zabezpieczenie przeciwprzepięciowe DC: Typ III.
• Zabezpieczenie przeciwprzepięciowe AC: Typ III.
• Stopień ochrony: IP66.
• Chłodzenie: inteligentna wentylacja.
• Temperatura pracy: -35 do +60 °C.
• Wilgotność względna: 0-95%.
• Maksymalna wysokość pracy: 3000 m.
• Topologia: bez izolacji.
• Montaż: ścienny.
• Wymiary: 560 x 444,5 x 226 mm.
• Waga: 29 kg.
• Praca równoległa: do 6 kompatybilnych falowników.
• Praca w mikrosieci: tak.

Kompletne rozwiązanie do autokonsumpcji z bateriami

GoodWe GW10K-ES-C10 łączy 10 kW mocy znamionowej, 2 MPPT z czterema wejściami string, do 20 kW mocy PV oraz magazynowanie energii w akumulatorach 48 V. Taka architektura pozwala wykorzystywać produkcję słoneczną w ciągu dnia i magazynować nadwyżki do późniejszego użycia, gdy zużycie przewyższa dostępną generację.

Jego wyjście backup 10 kVA, z pikami do 20 kVA przez 10 sekund i przełączaniem poniżej 4 ms, zapewnia dodatkowe zabezpieczenie na wypadek przerw w dostawie prądu. Do tego dochodzi port 3 w 1, praca w mikrosieci oraz możliwość podłączenia do sześciu falowników równolegle, co pozwala tworzyć skalowalne instalacje.

Dzięki ochronie IP66, zintegrowanemu AFCI, WiFi, LAN, Bluetooth, ekranowi LCD i szerokim możliwościom zarządzania energią, GoodWe ES Uniq GW10K-ES-C10 jest wyjątkowo kompletnym rozwiązaniem dla domowych instalacji autokonsumpcyjnych, które chcą łączyć produkcję fotowoltaiczną, magazynowanie energii, zasilanie awaryjne i inteligentne zarządzanie energią.

Ważne: akumulatory, moduły fotowoltaiczne, zewnętrzne zabezpieczenia i pozostałe komponenty należy dobierać zgodnie ze specyfikacją GoodWe. W przypadku stosowania akumulatorów innych producentów należy sprawdzić ich obecność na aktualnej liście kompatybilności producenta.
