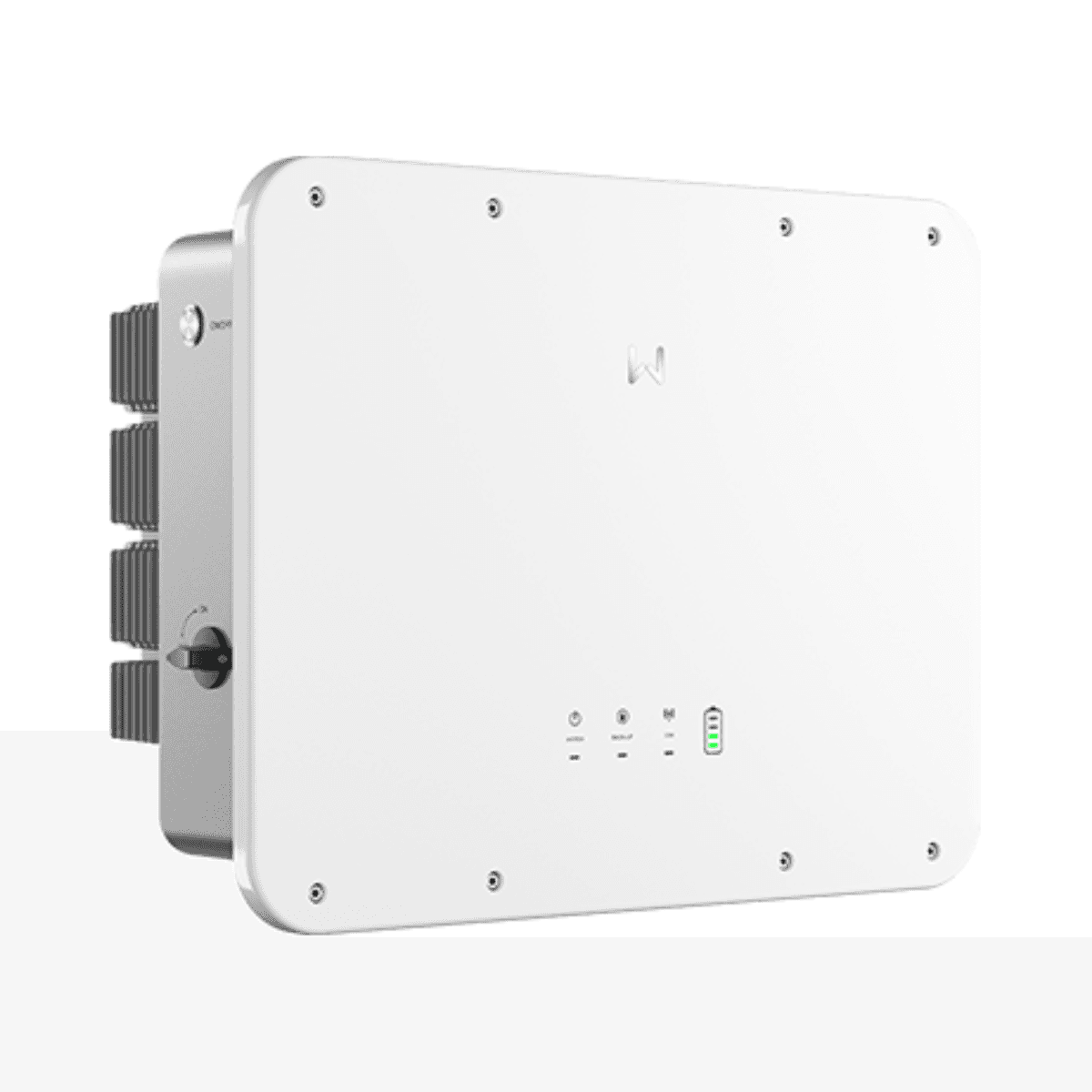

Jednofazowy hybrydowy inwerter solarny 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

GoodWe GW8K-ES-C10 to jednofazowy hybrydowy falownik solarny o mocy 8 kW należący do serii ES Uniq, opracowany z myślą o domowych instalacjach fotowoltaicznych z magazynowaniem energii. W jednym urządzeniu integruje zarządzanie produkcją energii słonecznej, akumulatorami niskonapięciowymi, zużyciem energii w domu, połączeniem z siecią oraz wyjściem awaryjnym, które podtrzymuje zasilanie wybranych odbiorników w przypadku przerwy w dostawie prądu.

Ta wersja 8 kW wyposażona jest w 2 niezależne trackery MPPT, obsługuje do 16 kW mocy wejściowej PV i współpracuje z akumulatorami 48 V litowo-jonowymi lub kwasowo-ołowiowymi. Wydajne wyjście backup z przełączaniem typu UPS poniżej 4 ms, możliwość pracy on-grid lub off-grid oraz połączenie równoległe do 6 falowników sprawiają, że ES Uniq jest wyjątkowo elastycznym rozwiązaniem dla instalacji nastawionych na autokonsumpcję i większą niezależność energetyczną.

Jednofazowy falownik hybrydowy 8 kW

GoodWe ES Uniq 8 kW zapewnia znamionową moc wyjściową 8 kW oraz znamionową moc pozorną 8 kVA. W pracy podłączonej do sieci może osiągnąć maksymalną moc czynną i maksymalną moc pozorną odpowiednio 8,8 kW i 8,8 kVA.

Został zaprojektowany do jednofazowych sieci 220, 230 lub 240 V i pracuje z częstotliwością znamionową 50 lub 60 Hz. Maksymalny prąd wyjściowy do sieci wynosi 40 A, a współczynnik mocy można regulować od 0,8 pojemnościowego do 0,8 indukcyjnego.

2 MPPT dla większej elastyczności paneli fotowoltaicznych

GW8K-ES-C10 posiada 2 niezależne trackery MPPT, co pozwala podzielić pole fotowoltaiczne na grupy o różnych orientacjach, nachyleniach lub warunkach nasłonecznienia.

W modelu 8 kW pierwszy MPPT obsługuje dwa stringi i łączny maksymalny prąd 32 A, natomiast drugi ma jedno wejście o maksymalnym prądzie 16 A. Maksymalny prąd na string wynosi 16 A.

Taka konfiguracja jest szczególnie przydatna w domach z dachami podzielonymi na różne połacie, ponieważ dwie grupy PV mogą niezależnie szukać punktu maksymalnej mocy.

Do 16 kW mocy wejściowej PV

GoodWe umożliwia podłączenie do modelu 8 kW maksymalnej mocy fotowoltaicznej do 16 kW, co odpowiada przewymiarowaniu wejścia na poziomie 200% względem mocy znamionowej falownika.

Maksymalne napięcie wejściowe PV wynosi 600 V, zakres pracy MPPT rozciąga się od 60 do 550 V, napięcie znamionowe wejścia to 360 V, a falownik może rozpocząć pracę od napięcia startowego 58 V.

Tak szeroki zakres doboru pozwala projektować instalacje lepiej wykorzystujące produkcję energii słonecznej w okresach umiarkowanego nasłonecznienia, przy zachowaniu maksymalnych limitów napięcia i prądu określonych przez GoodWe.

Kompatybilny z niskonapięciowymi akumulatorami 48 V

Jako falownik hybrydowy ES Uniq posiada dedykowane wejście do magazynowania energii i jest kompatybilny zarówno z akumulatorami litowo-jonowymi, jak i odpowiednimi akumulatorami kwasowo-ołowiowymi.

Znamionowe napięcie akumulatora wynosi 48 V, a zakres pracy mieści się w przedziale 40–60 V, przy napięciu startowym 44,2 V. Umożliwia to stosowanie niskonapięciowych rozwiązań magazynowania energii, w tym kompatybilnych akumulatorów GoodWe oraz innych modeli ujętych na oficjalnej liście kompatybilności producenta.

GW8K-ES-C10 obsługuje maksymalny ciągły prąd ładowania i rozładowania 160 A, z maksymalną mocą ładowania 8 kW i maksymalną mocą rozładowania 8,8 kW.

Wyjście backup z przełączaniem UPS poniżej 4 ms

Jedną z głównych cech GoodWe ES Uniq jest wyjście awaryjne. W przypadku zaniku zasilania system może szybko przejść do pracy backup, aby utrzymać zasilanie wybranych odbiorników, o ile dostępna jest wystarczająca energia z akumulatora lub pola fotowoltaicznego.

GoodWe podaje czas przełączania równoważny UPS poniżej 4 ms dla aktualnej generacji serii ES Uniq, minimalizując przerwę w zasilaniu podłączonych urządzeń na wyjściu rezerwowym.

Znamionowa moc pozorna backup modelu 8 kW wynosi 8 kVA. Bez połączenia z siecią może on standardowo dostarczyć do 8,8 kVA i wytrzymać piki do 16 kVA przez 10 sekund, co ułatwia zasilanie wybranych odbiorników o wysokim prądzie rozruchowym.

Praca on-grid i off-grid

Falownik może być stosowany zarówno w instalacjach podłączonych do sieci elektroenergetycznej, jak i w konfiguracjach pracy wyspowej. Taka elastyczność pozwala projektować systemy nastawione na standardową autokonsumpcję, instalacje z podtrzymaniem zasilania lub rozwiązania zapewniające większą niezależność od sieci.

Seria ES Uniq jest również kompatybilna z pracą w mikrosieci, co rozszerza możliwości konfiguracji dla projektów wymagających skoordynowanego zarządzania różnymi źródłami i obciążeniami.

Port wielofunkcyjny 3 w 1

GoodWe w serii ES Uniq zastosował port 3 w 1 zaprojektowany w celu zwiększenia elastyczności instalacji. Interfejs ten może służyć do integracji generatora, zarządzania inteligentnymi odbiornikami lub podłączenia kompatybilnego falownika PV on-grid, w zależności od wybranej konfiguracji.

W modelu 8 kW wejście przeznaczone dla generatora obsługuje znamionową moc pozorną 8 kVA oraz maksymalną moc pozorną 8,8 kVA.

Połączenie równoległe do 6 falowników

Seria ES Uniq umożliwia połączenie równoległe do 6 falowników zarówno w pracy podłączonej do sieci, jak i w trybie wyspowym. Funkcja ta ułatwia rozbudowę mocy systemu wraz ze wzrostem zapotrzebowania na energię.

Możliwość pracy równoległej pozwala także tworzyć instalacje modułowe, w których początkową moc można później zwiększyć za pomocą kompatybilnych urządzeń.

Sprawność i śledzenie punktu maksymalnej mocy

GoodWe ES Uniq 8 kW osiąga maksymalną sprawność 97,6% oraz europejską sprawność 96,2%. Maksymalna sprawność procesu między akumulatorem a siecią wynosi 95,5%.

System śledzenia MPPT charakteryzuje się sprawnością 99,9%, co pozwala na precyzyjne śledzenie punktu maksymalnej mocy dostępnej w podłączonych stringach fotowoltaicznych.

Zintegrowane zabezpieczenia instalacji

GoodWe wyposaża ten falownik w różne systemy ochrony i monitorowania, przeznaczone do nadzoru zarówno pola fotowoltaicznego, jak i połączenia elektrycznego systemu.

• Monitorowanie prądu na string fotowoltaiczny: zintegrowane.
• Wykrywanie rezystancji izolacji PV: zintegrowane.
• Monitorowanie prądu upływu: zintegrowane.
• Zabezpieczenie przed odwrotną polaryzacją DC: zintegrowane.
• Zabezpieczenie antywyspowe: zintegrowane.
• Zabezpieczenie nadprądowe AC: zintegrowane.
• Zabezpieczenie przeciwzwarciowe AC: zintegrowane.
• Zabezpieczenie przeciwprzepięciowe AC: zintegrowane.
• Wyłącznik prądu stałego: zintegrowany.
• Zabezpieczenie przeciwprzepięciowe DC: Typ III.
• Zabezpieczenie przeciwprzepięciowe AC: Typ III.
• AFCI: zintegrowane zgodnie z obowiązującą kartą katalogową EMEA.
• Zdalne wyłączenie: zintegrowane.
• Szybkie wyłączenie: opcjonalne.

AFCI do wykrywania łuków elektrycznych

Aktualna dokumentacja EMEA dla ES Uniq zawiera AFCI do wykrywania zwarć łukowych w obwodzie fotowoltaicznym. Technologia ta została zaprojektowana do identyfikowania warunków związanych z łukami elektrycznymi i reagowania na nie w celu zwiększenia bezpieczeństwa instalacji.

WiFi, LAN, Bluetooth i RS485

GoodWe GW8K-ES-C10 posiada różne interfejsy do monitoringu i komunikacji. Oferuje RS485 oraz łączność przez WiFi, LAN i Bluetooth, umożliwiając integrację falownika z kompatybilnymi narzędziami do zarządzania energią GoodWe.

Obsługiwane protokoły komunikacyjne obejmują Modbus RTU i Modbus TCP. Komunikacja z systemem zarządzania baterią BMS odbywa się przez CAN.

Wyświetlacz LCD i sterowanie przez aplikację

Falownik posiada wyświetlacz LCD, który ułatwia lokalny odczyt i konfigurację systemu. Umożliwia także dostęp przez WLAN i kompatybilną aplikację do monitorowania instalacji oraz wykonywania różnych ustawień.

W ekosystemie monitoringu GoodWe można sprawdzać główne przepływy energii w instalacji, w tym produkcję PV, magazynowanie, zużycie oraz współpracę z siecią elektroenergetyczną.

Ochrona IP66 dla wszechstronnej instalacji

ES Uniq posiada stopień ochrony IP66, zapewniający wysoką odporność obudowy na wnikanie pyłu i wody. Został zaprojektowany do montażu ściennego i może być stosowany zarówno wewnątrz budynków, jak i w odpowiednich lokalizacjach zewnętrznych, zawsze z zachowaniem warunków określonych przez GoodWe.

Zakres temperatury pracy wynosi od -35 do +60 °C, dopuszczalna wilgotność względna sięga 95%, a maksymalna wysokość pracy to 3.000 metrów.

Inteligentne chłodzenie

Model wykorzystuje system chłodzenia oparty na inteligentnej wentylacji. Zarządzanie termiczne pozwala dostosować chłodzenie falownika do warunków pracy, pomagając utrzymać jego komponenty w przewidzianym zakresie temperatur.

Dane techniczne GoodWe GW8K-ES-C10

• Marka: GoodWe.
• Oznaczenie handlowe: GW8K-ES-C10.
• Oznaczenie EMEA modelu równoważnego: GW8000-ES-C10.
• Seria: ES Uniq.
• Typ: hybrydowy falownik solarny.
• Sieć: jednofazowa.
• Znamionowa moc wyjściowa: 8 kW.
• Znamionowa moc pozorna do sieci: 8 kVA.
• Maksymalna moc czynna: 8,8 kW.
• Maksymalna moc pozorna do sieci: 8,8 kVA.
• Znamionowe napięcie wyjściowe: 220 / 230 / 240 V.
• Znamionowa częstotliwość: 50 / 60 Hz.
• Maksymalny prąd wyjściowy do sieci: 40 A.
• Współczynnik mocy: około 1, regulowany od 0,8 pojemnościowego do 0,8 indukcyjnego.
• Maksymalne całkowite zniekształcenia harmoniczne: <3%.
• Liczba MPPT: 2.
• Stringi na MPPT: 2 / 1.
• Maksymalna moc wejściowa PV: 16 kW.
• Przewymiarowanie PV: do 200%.
• Maksymalne napięcie PV: 600 V.
• Zakres pracy MPPT: 60-550 V.
• Napięcie startowe PV: 58 V.
• Znamionowe napięcie PV: 360 V.
• Maksymalny prąd wejściowy na MPPT: 32 / 16 A.
• Maksymalny prąd na string: 16 A.
• Maksymalny prąd zwarciowy na MPPT: 48 / 24 A.
• Typ akumulatora: litowo-jonowy / kwasowo-ołowiowy.
• Znamionowe napięcie akumulatora: 48 V.
• Zakres napięcia akumulatora: 40-60 V.
• Napięcie startowe akumulatora: 44,2 V.
• Liczba wejść akumulatora: 1.
• Maksymalny ciągły prąd ładowania: 160 A.
• Maksymalny ciągły prąd rozładowania: 160 A.
• Maksymalna moc ładowania akumulatora: 8 kW.
• Maksymalna moc rozładowania akumulatora: 8,8 kW.
• Znamionowa moc backup: 8 kVA.
• Maksymalna moc backup bez sieci: 8,8 kVA.
• Szczytowa moc backup: do 16 kVA przez 10 s.
• Czas przełączenia na backup: <4 ms.
• Znamionowa moc wejściowa generatora: 8 kVA.
• Maksymalna moc wejściowa generatora: 8,8 kVA.
• Maksymalna sprawność: 97,6%.
• Sprawność europejska: 96,2%.
• Maksymalna sprawność bateria-sieć: 95,5%.
• Sprawność MPPT: 99,9%.
• Komunikacja z BMS: CAN.
• Komunikacja: RS485, WiFi, LAN i Bluetooth.
• Protokoły: Modbus RTU i Modbus TCP.
• Interfejs użytkownika: LCD, WLAN i aplikacja.
• AFCI: zintegrowane zgodnie z obowiązującą kartą EMEA.
• Zdalne wyłączenie: zintegrowane.
• Szybkie wyłączenie: opcjonalne.
• Zabezpieczenie przeciwprzepięciowe DC: Typ III.
• Zabezpieczenie przeciwprzepięciowe AC: Typ III.
• Stopień ochrony: IP66.
• Chłodzenie: inteligentna wentylacja.
• Temperatura pracy: -35 do +60 °C.
• Maksymalna wilgotność względna: 95%.
• Maksymalna wysokość: 3.000 m.
• Topologia: bez izolacji.
• Montaż: ścienny.
• Wymiary: 560 x 444,5 x 226 mm.
• Waga: 27 kg.
• Praca równoległa: do 6 kompatybilnych falowników.
• Praca w mikrosieci: tak.

Falownik hybrydowy do autokonsumpcji i magazynowania energii

GoodWe GW8K-ES-C10 łączy jednofazową moc 8 kW z magazynowaniem energii w akumulatorach 48 V, dwoma MPPT i wejściem PV do 16 kW. Takie parametry pozwalają tworzyć systemy autokonsumpcyjne zdolne magazynować nadwyżki energii słonecznej i wykorzystywać je wtedy, gdy produkcja PV nie pokrywa zapotrzebowania domu.

Wydajne wyjście awaryjne, czas przełączania poniżej 4 ms, integracja generatora i inteligentnych odbiorników, możliwość połączenia do sześciu falowników równolegle oraz praca w mikrosieci znacząco rozszerzają możliwości w porównaniu z konwencjonalnym falownikiem fotowoltaicznym.

Dzięki ochronie IP66, AFCI, łączności WiFi/LAN/Bluetooth, wyświetlaczowi LCD i szerokiej kompatybilności z niskonapięciowymi akumulatorami, GoodWe ES Uniq 8 kW jest wyjątkowo kompletnym rozwiązaniem dla projektów mieszkaniowych, które łączą produkcję energii słonecznej, magazynowanie, zasilanie awaryjne i inteligentne zarządzanie energią.

Ważne: akumulator, moduły fotowoltaiczne, zewnętrzne zabezpieczenia oraz pozostałe elementy instalacji muszą być kompatybilne z falownikiem i dobrane zgodnie ze specyfikacją GoodWe oraz obowiązującymi przepisami. W przypadku akumulatorów innych producentów należy sprawdzić aktualną listę kompatybilności producenta.
