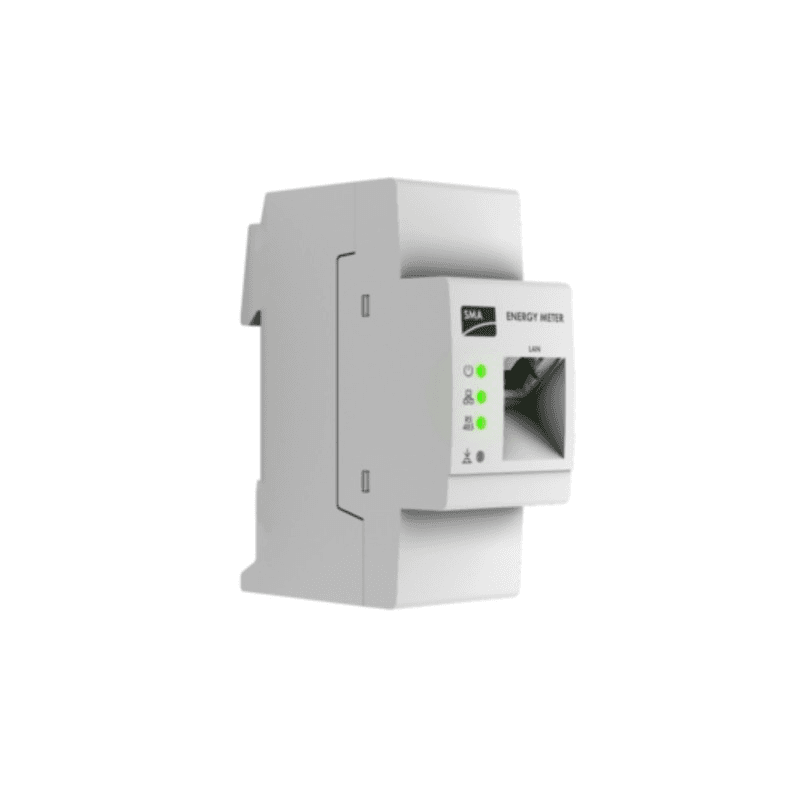

Licznik energii (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 to inteligentny licznik energii zaprojektowany do szybkiego i precyzyjnego rejestrowania przepływów energii elektrycznej w instalacjach fotowoltaicznych oraz systemach zarządzania energią SMA. Ta wersja wyposażona jest w przekładnik prądowy 63 A i umożliwia przesyłanie zmierzonych wartości przez Ethernet w sieci lokalnej, ułatwiając monitorowanie poboru z sieci, energii oddawanej do sieci oraz produkcji fotowoltaicznej.

Dzięki pomiarowi dwukierunkowemu SMA EM-1CT63A-21 może określać zarówno energię pobieraną z sieci, jak i energię do niej oddawaną. Informacje te mogą być wykorzystywane w ekosystemie SMA do optymalizacji zarządzania energią, zwiększenia wykorzystania energii fotowoltaicznej oraz realizacji funkcji regulacyjnych zgodnych z zainstalowanym sprzętem.

Pomiar za pomocą przekładnika prądowego 63 A

SMA EM-1CT63A-21 dokonuje pomiaru za pomocą przekładnika prądowego, dołączonego standardowo do urządzenia. Ta wersja posiada przyłącze CT i jest przeznaczona do zastosowań jednofazowych z prądem granicznym do 63 A.

W przeciwieństwie do innych liczników z bezpośrednim podłączeniem, SMA Energy Meter CT rejestruje prąd za pomocą odpowiedniego przekładnika. Taka konfiguracja ułatwia integrację w rozdzielnicach elektrycznych i pozwala na pomiar bez bezpośredniego przepływu całego prądu instalacji przez sam licznik.

Pomiar dwukierunkowy dla instalacji fotowoltaicznych

SMA Energy Meter CT umożliwia rejestrowanie przepływów energii w obu kierunkach. Dzięki temu może służyć do określania mocy pobieranej z sieci elektroenergetycznej oraz mocy fotowoltaicznej oddawanej do sieci.

Może być również wykorzystywany jako licznik produkcji fotowoltaicznej i pomagać w integracji produkcji falowników innych producentów w ramach wybranych kompatybilnych systemów zarządzania energią SMA.

Komunikacja przez Ethernet

Licznik wyposażono w interfejs Ethernet do przesyłania zarejestrowanych wartości przez sieć lokalną. Nie posiada połączenia WiFi, dlatego integracja z pozostałymi komponentami systemu odbywa się za pomocą kabla sieciowego.

Szybka komunikacja wartości elektrycznych pozwala kompatybilnym systemom SMA dysponować aktualnymi danymi do monitoringu i zarządzania energią. Producent przewiduje cykle pomiarowe 1000 ms i 200 ms.

Kompatybilny z systemami zarządzania energią SMA

SMA EM-1CT63A-21 został zaprojektowany do integracji w instalacjach z systemami zarządzania SMA. Może być stosowany wraz z Sunny Home Manager 2.0 oraz kompatybilnymi rozwiązaniami System Manager, dostarczając wartości niezbędne do nadzoru i zarządzania przepływami energii w instalacji.

SMA uwzględnia ten licznik również jako jeden z kompatybilnych komponentów dla wybranych konfiguracji zero feed-in. W takich systemach informacje dostarczane przez licznik pozwalają układowi regulacji w czasie rzeczywistym rozpoznawać wymianę energii w punkcie przyłączenia do sieci.

Kompaktowy montaż na szynie DIN

Urządzenie zostało zaprojektowane do montażu na szynie DIN wewnątrz rozdzielnicy elektrycznej lub szafy licznikowej. Jego wymiary wynoszą zaledwie 35 x 88 x 65 mm, a zajmuje dwa moduły szyny DIN, co ułatwia integrację nawet w rozdzielnicach o ograniczonej przestrzeni.

Model EM-1CT63A-21 waży około 0,2 kg i jest przystosowany do pracy w temperaturze otoczenia od -25 do +55 °C.

Dokładność i niskie zużycie energii

SMA Energy Meter CT oferuje dokładność pomiaru do ≤ 2 % i obsługuje maksymalny prąd 63 A za pośrednictwem dostarczonego przekładnika. Jego maksymalny pobór własny wynosi ≤ 2 W, co pomaga utrzymać niskie zużycie pomocnicze systemu monitoringu.

Napięcie znamionowe pracy mieści się w zakresie 85 do 250 V AC, a częstotliwość sieci 50 lub 60 Hz jest obsługiwana z tolerancją ±5 %.

Dane techniczne SMA EM-1CT63A-21

• Marka: SMA Solar.
• Numer katalogowy: EM-1CT63A-21.
• Seria: SMA Energy Meter CT.
• Typ: inteligentny licznik energii / Smart Meter.
• Zastosowanie: pomiar i zarządzanie energią w instalacjach fotowoltaicznych.
• Liczba dołączonych przekładników prądowych: 1.
• Prąd graniczny: maks. 63 A.
• Rodzaj pomiaru: za pomocą przekładnika prądowego.
• Pomiar dwukierunkowy: tak.
• Napięcie znamionowe: 85-250 V AC.
• Częstotliwość: 50/60 Hz (±5 %).
• Maksymalny pobór własny: ≤ 2 W.
• Dokładność pomiaru: ≤ 2 %.
• Cykle pomiarowe: 1000 ms / 200 ms.
• Interfejs komunikacyjny: Ethernet.
• WiFi: nie.
• Montaż: szyna DIN w rozdzielnicy elektrycznej lub szafie licznikowej.
• Wymagana przestrzeń na szynie DIN: 2 moduły.
• Wymiary: 35 x 88 x 65 mm.
• Waga: około 0,2 kg.
• Temperatura pracy: -25 do +55 °C.
• Temperatura transportu i przechowywania: -25 do +70 °C.
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Stopień ochrony: IP20.
• Klasa ochrony: II.
• Kategoria przepięciowa: CAT III.
• Gwarancja producenta: 2 lata.

Zakres dostawy

Zgodnie z dokumentacją SMA, zakres dostawy EM-1CT63A-21 obejmuje sam licznik SMA Energy Meter CT, przekładnik prądowy 63 A, złącze wejścia napięcia, złącze dla przekładnika prądowego oraz dokumentację instalacyjną.

Pomiar do optymalizacji autokonsumpcji fotowoltaicznej

Informacje dostarczane przez SMA EM-1CT63A-21 pozwalają określić, jak energia przepływa między instalacją fotowoltaiczną, odbiorami i siecią elektroenergetyczną. Zintegrowane z kompatybilnym systemem SMA dane te mogą być wykorzystywane do optymalizacji autokonsumpcji, monitorowania energii pobieranej lub oddawanej oraz koordynacji strategii zarządzania energią.

Jego kompaktowa forma do montażu na szynie DIN, komunikacja Ethernet, pomiar dwukierunkowy oraz dołączony przekładnik prądowy 63 A sprawiają, że SMA Energy Meter CT EM-1CT63A-21 to rozwiązanie przeznaczone do instalacji jednofazowych wymagających integracji pomiaru energii z ekosystemem SMA.

Ważne: instalacja i uruchomienie licznika muszą być wykonane przez wykwalifikowany personel zgodnie z instrukcjami i wymaganiami bezpieczeństwa określonymi przez SMA.
