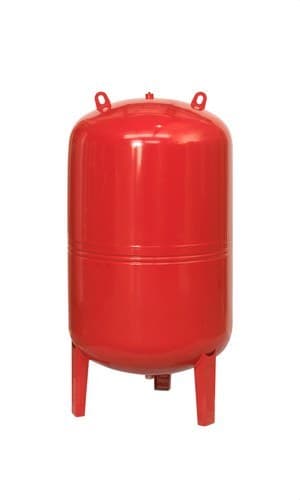

Naczynie przeponowe Ibaiondo 500 CMF 1"

Naczynie wzbiorcze Ibaiondo 500 CMF, numer referencyjny 04500351, zostało zaprojektowane do absorbowania zmian objętości czynnika w zamkniętych systemach ogrzewania i klimatyzacji. Ma pojemność 500 litrów, maksymalne ciśnienie robocze 6 bar oraz dolne przyłącze 1 cal.

Jego pionowa konstrukcja na nogach ułatwia montaż na podłożu i sprawdza się szczególnie w instalacjach o dużej wydajności. Zbiornik wykonano ze stali, wyposażono w stałą, niewymienną membranę oraz zawór do pompowania, umożliwiający kontrolę i regulację ciśnienia wstępnego.

Naczynie wzbiorcze 500 litrów do ogrzewania i klimatyzacji

Podczas pracy instalacji grzewczej lub klimatyzacyjnej zmiany temperatury powodują wahania objętości czynnika w obiegu. Naczynie wzbiorcze pozwala absorbować te zmiany i pomaga utrzymać ciśnienie w systemie w granicach przewidzianych dla instalacji.

Model Ibaiondo 500 CMF jest przeznaczony specjalnie do zamkniętych obiegów. Jego pojemność 500 litrów pozwala stosować go w instalacjach wymagających dużej objętości przeponowej, zawsze zgodnie z obliczeniami wykonanymi dla danego systemu.

Maksymalne ciśnienie robocze 6 bar

Naczynie jest przystosowane do pracy przy maksymalnym ciśnieniu roboczym 6 bar. Podczas produkcji poddawane jest ciśnieniu próbnemu 9 bar, zgodnie ze specyfikacją ustaloną przez Ibaiondo.

Fabryczne ciśnienie wstępne wynosi 1,5 bar, a gazem użytym do wstępnego napełnienia jest powietrze. Ciśnienie to należy sprawdzić i w razie potrzeby wyregulować zgodnie z parametrami instalacji przed uruchomieniem.

Stała, niewymienna membrana

Model 500 CMF posiada membranę niewymienną zgodną z normą EN 13831. Membrana oddziela czynnik obiegu od komory powietrznej z ciśnieniem wstępnym i pozwala kompensować zmiany objętości występujące podczas pracy systemu.

Model ten jest przeznaczony do instalacji grzewczych i klimatyzacyjnych, a jego membrana została przez producenta sklasyfikowana jako nieodpowiednia do wody pitnej. Nie należy go zatem mylić z naczyniami wzbiorczymi przeznaczonymi do instalacji ciepłej wody użytkowej.

Dolne przyłącze 1 cala

Przyłącze hydrauliczne znajduje się w dolnej części naczynia i ma rozmiar 1 cala. Taka konfiguracja umożliwia włączenie zbiornika do obiegu zgodnie ze schematem hydraulicznym i odpowiednimi zaleceniami montażowymi.

Naczynie wyposażono również w zawór do pompowania, który umożliwia sprawdzenie ciśnienia w komorze powietrznej i wykonanie niezbędnych czynności serwisowych.

Pionowa konstrukcja na nogach

Ibaiondo 500 CMF ma pionową konstrukcję z nogami podporowymi, przeznaczoną do ustawienia bezpośrednio na stabilnej powierzchni. Taki format jest szczególnie praktyczny w zbiornikach o dużej pojemności, ponieważ zapewnia stabilność i ułatwia podłączenie hydrauliczne od strony dolnej.

Korpus wykonano ze stali i wykończono zewnętrznie czerwoną farbą, charakterystyczną dla gamy CMF do ogrzewania i klimatyzacji.

Wymiary Ibaiondo 500 CMF

Naczynie wzbiorcze ma średnicę około 750 milimetrów i całkowitą wysokość 1.445 milimetrów. Jego masa wynosi około 63 kilogramów.

Wymiary te należy uwzględnić przy wyborze miejsca montażu, pozostawiając odpowiednią przestrzeń na instalację, podłączenie oraz późniejsze czynności serwisowe.

Zakres temperatury

Zgodnie z kartą techniczną Ibaiondo, naczynie jest przystosowane do pracy w systemach o temperaturze od -10 do 100 stopni Celsjusza, w granicach warunków ciśnienia i eksploatacji określonych przez producenta.

Wykonanie zgodne z przepisami dotyczącymi urządzeń ciśnieniowych

Naczynie wzbiorcze Ibaiondo 500 CMF jest produkowane zgodnie z dyrektywą 2014/68/UE dotyczącą urządzeń ciśnieniowych. Gama CMF posiada również certyfikację dla naczyń wzbiorczych zaprojektowanych zgodnie z normą EN 13831.

Ibaiondo udziela na tę gamę 3-letniej gwarancji, zgodnie z aktualną dokumentacją techniczną producenta.

Dane techniczne Ibaiondo 500 CMF

• Marka: Ibaiondo.
• Numer referencyjny: 04500351.
• Model: 500 CMF.
• Rodzaj produktu: naczynie wzbiorcze przeponowe.
• Zastosowanie: zamknięte systemy ogrzewania i klimatyzacji.
• Pojemność: 500 litrów.
• Maksymalne ciśnienie robocze: 6 bar.
• Ciśnienie próbne: 9 bar.
• Fabryczne ciśnienie wstępne: 1,5 bar.
• Gaz wstępny: powietrze.
• Membrana: stała i niewymienna.
• Norma membrany: EN 13831.
• Do wody pitnej: nie.
• Przyłącze wody: 1 cal.
• Położenie przyłącza: dolne.
• Materiał zbiornika: stal.
• Temperatura systemu: od -10 do 100 stopni Celsjusza.
• Średnica: 750 milimetrów.
• Wysokość: 1.445 milimetrów.
• Waga: około 63 kilogramów.
• Montaż: pionowy na nogach.
• Zawór do pompowania: w zestawie.
• Wykończenie zewnętrzne: czerwona farba.
• Dyrektywa produkcyjna: 2014/68/UE.
• Gwarancja producenta: 3 lata.

Naczynie wzbiorcze dużej pojemności do obiegów zamkniętych

Dzięki pojemności 500 litrów, maksymalnemu ciśnieniu 6 bar i pionowej konstrukcji z dolnym przyłączem, Ibaiondo 500 CMF jest szczególnie przeznaczone do instalacji ogrzewania i klimatyzacji wymagających naczynia wzbiorczego o dużej objętości.

Stalowy korpus, stała membrana, fabryczne ciśnienie wstępne 1,5 bar oraz wymiary 750 milimetrów średnicy i 1.445 milimetrów wysokości tworzą rozwiązanie zaprojektowane specjalnie do kontroli rozszerzalności czynnika w dużych zamkniętych obiegach.
