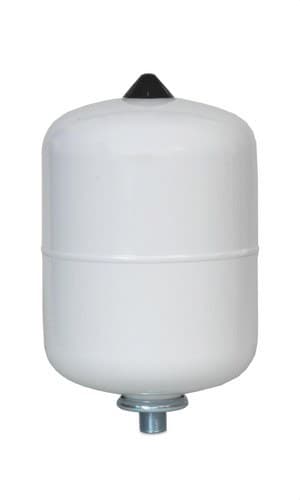

Zbiornik wyrównawczy 24 CMR-8 3/4" ACS

Naczynie wzbiorcze Ibaiondo 24 CMR, numer referencyjny 01025082, to 24-litrowe naczynie wzbiorcze membranowe zaprojektowane specjalnie do otwartych systemów ciepłej wody użytkowej (CWU). Jego zadaniem jest absorbowanie wzrostu objętości wody podczas ogrzewania, pomagając kontrolować zmiany ciśnienia w instalacji i chronić jej elementy.

Model ten pracuje przy maksymalnym ciśnieniu roboczym 8 bar, jest dostarczany z fabrycznym ciśnieniem wstępnym 3 bar i posiada gwintowane przyłącze wody 3/4". W odróżnieniu od modeli CMR o mniejszej pojemności, 24 CMR ma przykręcaną pokrywę ze stali nierdzewnej oraz wymienną membranę odpowiednią do wody pitnej.

Naczynie wzbiorcze 24 litry do CWU

Ibaiondo 24 CMR został opracowany do instalacji ciepłej wody użytkowej w obiegu otwartym. Gdy temperatura wody wzrasta, zwiększa się również jej objętość. Naczynie przyjmuje część tej rozszerzalności i spręża powietrze znajdujące się w jego komorze, ograniczając wzrost ciśnienia, który wystąpiłby w instalacji bez naczynia wzbiorczego.

Gdy temperatura spada, ciśnienie zgromadzone w komorze powietrznej sprzyja powrotowi wody do obiegu, kompensując zmiany objętości typowe dla pracy systemu.

Pojemność 24 litrów

Nominalna pojemność naczynia wynosi 24 litry. Prawidłowy dobór naczynia wzbiorczego należy przeprowadzić z uwzględnieniem całkowitej objętości wody w instalacji, ciśnienia zasilania, ciśnienia nastawy zaworu bezpieczeństwa oraz temperatur pracy.

Odpowiedni dobór pozwala utrzymać ciśnienia w przewidzianych granicach i ograniczyć niepotrzebne zadziałania zaworu bezpieczeństwa.

Maksymalne ciśnienie robocze 8 bar

Model 24 CMR ma maksymalne ciśnienie robocze 8 bar. Ibaiondo wyraźnie wskazuje tę wartość dla referencji 01025082, odróżniając ją od innych naczyń CMR bez nóg o mniejszej pojemności, które mogą pracować przy 10 bar.

Ciśnienie pracy instalacji nie może w żadnym przypadku przekraczać maksymalnego ciśnienia podanego na tabliczce znamionowej naczynia.

Ciśnienie wstępne fabryczne 3 bar

Naczynie jest dostarczane fabrycznie z ciśnieniem wstępnym 3 bar. Ciśnienie to może wymagać regulacji podczas uruchomienia, aby dostosować je do rzeczywistych warunków instalacji.

Sprawdzenie i zmiana ciśnienia wstępnego powinny być wykonywane przy prawidłowo odizolowanym naczyniu i bez ciśnienia wody działającego na membranę, zgodnie z instrukcjami montażu i konserwacji Ibaiondo.

Wymienna membrana odpowiednia do wody pitnej

Aktualna dokumentacja techniczna Ibaiondo wskazuje, że model 24 CMR PN8 jest wyjątkiem w gamie CMR bez nóg: posiada wymienną membranę zgodną z EN 13831 i odpowiednią do kontaktu z wodą pitną.

Taka konstrukcja umożliwia wymianę membrany w razie potrzeby, bez konieczności wymiany całego naczynia z powodu zużycia tego elementu.

Przykręcana pokrywa i przyłącze ze stali nierdzewnej

24 CMR posiada przykręcaną pokrywę ze stali nierdzewnej, związaną z systemem wymiennej membrany. Ibaiondo podaje również przyłącze wody ze stali nierdzewnej dla tego modelu.

Przyłącze hydrauliczne jest gwintowane R 3/4" gaz męski, odpowiednie do integracji z kompatybilnymi instalacjami CWU.

Temperatura systemu od -10 do +100 °C

Aktualna karta techniczna określa zakres temperatury systemu od -10 do +100 °C. Naczynie należy instalować i użytkować z zachowaniem tych limitów oraz warunków określonych przez producenta.

Konstrukcja stalowa i białe wykończenie

Zbiornik jest wykonany ze stali i posiada zewnętrzne wykończenie w postaci białej powłoki lakierniczej. Konstrukcja została zaprojektowana tak, aby wytrzymać przewidziane ciśnienia robocze w instalacjach ciepłej wody użytkowej.

Naczynie posiada również zawór do dopompowania, który umożliwia sprawdzenie i regulację ciśnienia komory powietrznej podczas instalacji oraz czynności konserwacyjnych.

Kompaktowe wymiary

Ibaiondo 24 CMR ma średnicę 320 mm i wysokość 430 mm. Jego przybliżona masa wynosi 4,5 kg.

Jest to model bez nóg, dlatego jego montaż należy wykonać zgodnie z instrukcją producenta i, w razie potrzeby, z użyciem odpowiednich elementów wsporczych.

Pomaga ograniczyć zrzuty zaworu bezpieczeństwa

Prawidłowo dobrane naczynie absorbuje rozszerzalność cieplną wody i zapobiega bezpośredniemu przełożeniu wzrostu objętości na nadmierny wzrost ciśnienia.

Pomaga to ograniczyć otwarcia i kapanie zaworu bezpieczeństwa wywołane rozszerzaniem się wody podczas cykli grzania, zmniejszając także niepotrzebne straty wody.

Pomaga tłumić wahania ciśnienia

Komora powietrzna i membrana pozwalają tłumić wahania ciśnienia powstające podczas pracy obiegu. Ibaiondo wskazuje również, że zastosowanie naczynia CMR może pomóc ograniczyć skutki uderzeń hydraulicznych związanych z nagłymi zmianami przepływu.

Montaż w systemach ciepłej wody użytkowej

24 CMR jest przeznaczony do instalacji CWU, w których konieczna jest kompensacja rozszerzalności cieplnej wody, takich jak instalacje z zasobnikami, podgrzewaczami, systemami produkcji ciepłej wody i innymi kompatybilnymi obiegami sanitarnymi.

Naczynie należy dobrać zgodnie z rzeczywistymi parametrami hydraulicznymi każdej instalacji i zamontować w sposób umożliwiający jego prawidłową kontrolę oraz konserwację.

Konserwacja ciśnienia wstępnego

Ciśnienie wstępne należy okresowo sprawdzać, aby utrzymać prawidłową pracę naczynia. Ibaiondo zaleca kontrolę przy hydraulicznie odizolowanym i opróżnionym z wody naczyniu, unikając pomiarów przy ciśnieniu wody działającym na membranę.

Wszelkie prace przy naczyniu należy wykonywać zawsze przy odciśnionej instalacji i przez wykwalifikowany personel.

Charakterystyka techniczna Ibaiondo 24 CMR

• Marka: Ibaiondo.
• Referencja: 01025082.
• Model: 24 CMR.
• Seria: CMR ACS.
• Typ: naczynie wzbiorcze membranowe.
• Zastosowanie: otwarte systemy ciepłej wody użytkowej.
• Pojemność: 24 litry.
• Maksymalne ciśnienie robocze: 8 bar.
• Ciśnienie wstępne fabryczne: 3 bar.
• Gaz wstępny: powietrze.
• Temperatura systemu: -10 do +100 °C.
• Membrana: wymienna.
• Membrana odpowiednia do wody pitnej: tak.
• Norma membrany: EN 13831.
• Pokrywa: przykręcana ze stali nierdzewnej.
• Przyłącze wody: stal nierdzewna.
• Gwint przyłącza: R 3/4" gaz męski.
• Materiał zbiornika: stal.
• Zawór do dopompowania: w zestawie.
• Wykończenie zewnętrzne: biała farba.
• Średnica: 320 mm.
• Wysokość: 430 mm.
• Waga: około 4,5 kg.
• Konfiguracja: model bez nóg.
• Produkcja: zgodnie z Dyrektywą o urządzeniach ciśnieniowych 2014/68/UE.
• Gwarancja podana w aktualnej karcie technicznej: 3 lata.

Kompaktowe naczynie wzbiorcze do instalacji CWU

Ibaiondo 24 CMR łączy pojemność 24 litrów, maksymalne ciśnienie 8 bar i ciśnienie wstępne 3 bar w kompaktowej formie Ø320 x 430 mm. Wymienna membrana odpowiednia do wody pitnej oraz przyłącze ze stali nierdzewnej odróżniają go od modeli CMR o mniejszej pojemności z tej samej rodziny.

Jest szczególnie polecany do kontroli rozszerzalności cieplnej wody w instalacjach CWU, pomagając stabilizować ciśnienie w obiegu, ograniczać zrzuty zaworu bezpieczeństwa i chronić elementy instalacji przed wahaniami ciśnienia.

Ważne: fabryczne ciśnienie wstępne 3 bar należy sprawdzić i, w razie potrzeby, dostosować do rzeczywistych warunków instalacji. Dobór, montaż i konserwacja muszą być wykonywane zgodnie z instrukcjami Ibaiondo oraz obowiązującymi przepisami.
