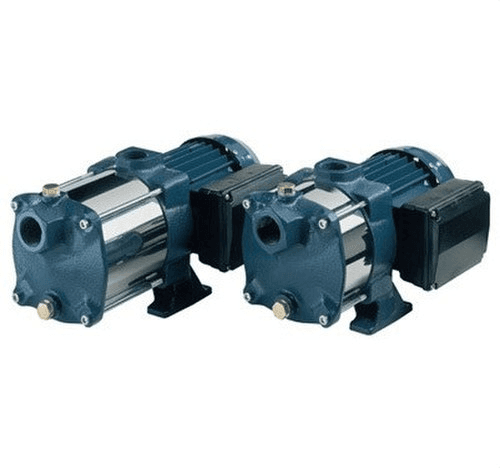

Zestaw ciśnieniowy Ebara Compact BM/15G Watercontrol

Grupa ciśnieniowa Ebara COMPACT BM/15G WATERCONTROL, numer referencyjny 623GP05110710, to automatyczny zestaw do podnoszenia ciśnienia, składający się z poziomej wielostopniowej elektropompy odśrodkowej o mocy 1,1 kW / 1,5 KM oraz elektronicznego presostatu WATERCONTROL. Został zaprojektowany specjalnie do zwiększania ciśnienia i automatycznego zasilania w wodę w domach jednorodzinnych, instalacjach nawadniających, małych ogrodach oraz innych zastosowaniach wymagających transportu czystej wody za pomocą kompaktowego, cichego i automatycznie działającego urządzenia.

Pompa COMPACT BM/15G oferuje wydajność do 7,2 m³/h w obrębie opublikowanej przez Ebara krzywej hydraulicznej i osiąga 22 metry podnoszenia przy takim przepływie. Wyposażona jest w korpus i wspornik z żeliwa, zewnętrzną tuleję ze stali nierdzewnej AISI 304, wirniki i dyfuzory z technopolimeru oraz wał ze stali nierdzewnej AISI 416. Regulator WATERCONTROL automatyzuje uruchamianie i zatrzymywanie po otwarciu lub zamknięciu punktów poboru oraz chroni pompę przed pracą na sucho.

Automatyczna grupa ciśnieniowa do domów i nawadniania

Ebara opracowuje grupy ciśnieniowe COMPACT do zastosowań, w których konieczne jest automatyczne zasilanie w wodę lub zwiększenie zbyt niskiego ciśnienia sieciowego.

Do typowych zastosowań należą:

• Podnoszenie ciśnienia w domach jednorodzinnych.
• Zwiększanie ciśnienia w sieciach o niewystarczającym ciśnieniu.
• Dystrybucja wody ze zbiorników.
• Małe systemy nawadniania i zraszania.
• Mycie pojazdów.
• Przetłaczanie i transport czystej wody.
• Integracja w wybranych maszynach i urządzeniach przemysłowych.

Ostateczny dobór należy przeprowadzić, sprawdzając, czy wymagany przez instalację przepływ i wysokość podnoszenia mieszczą się w krzywej pracy pompy.

Pozioma wielostopniowa pompa odśrodkowa COMPACT BM/15G

Zestaw wykorzystuje poziomą wielostopniową elektropompę odśrodkową. Zastosowanie kilku stopni hydraulicznych pozwala uzyskać wysokie ciśnienie przy zachowaniu kompaktowych wymiarów, co czyni ją szczególnie odpowiednią do zastosowań ciśnieniowych.

Ebara podkreśla również w serii COMPACT niski poziom hałasu, łatwość obsługi, solidną konstrukcję i wygodę transportu.

Moc 1,1 kW / 1,5 KM

COMPACT BM/15G wyposażona jest w silnik o mocy znamionowej 1,1 kW, odpowiadającej 1,5 KM.

Silnik jest asynchroniczny, 2-biegunowy, z wymuszonym chłodzeniem i w tej wersji przystosowany do zasilania jednofazowego.

Zasilanie jednofazowe 230 V

Numer referencyjny 623GP05110710 odpowiada wykonaniu jednofazowemu 230 V ±10 %, 50 Hz.

Pompa zawiera:

• Kondensator: 31,5 µF.
• Napięcie kondensatora: 450 V.
• Pobór prądu: około 7,3 A.
• Zintegrowane zabezpieczenie termiczno-prądowe z automatycznym resetem: tak.

Zestaw dostarczany jest z kablem zasilającym i wtyczką typu Schuko, co upraszcza uruchomienie, jeśli instalacja elektryczna spełnia wymagania producenta.

Parametry hydrauliczne COMPACT BM/15G

Oficjalna tabela Ebara pokazuje zmianę wysokości podnoszenia pompy w zależności od przepływu.

• 1,2 m³/h: 59 m sł. wody
• 1,8 m³/h: 58 m sł. wody
• 2,4 m³/h: 56 m sł. wody
• 3,0 m³/h: 54 m sł. wody
• 3,6 m³/h: 51,5 m sł. wody
• 4,8 m³/h: 44,5 m sł. wody
• 6,0 m³/h: 34,5 m sł. wody
• 7,2 m³/h: 22 m sł. wody

Wartości te pozwalają dobrać zestaw do wymaganego jednoczesnego przepływu oraz ciśnienia lub wysokości, jaką musi pokonać instalacja.

Do 7,2 m³/h w obrębie opublikowanej krzywej

Dla COMPACT BM/15G karta techniczna Ebara podaje parametry do przepływu 7,2 m³/h, czyli 120 l/min, przy którym wysokość podnoszenia wynosi około 22 metrów.

Nie należy mylić maksymalnego przepływu z przepływem zalecanym dla każdej instalacji: właściwy punkt pracy należy dobrać, uwzględniając straty ciśnienia, wysokość geometryczną oraz wymagane ciśnienie resztkowe w punktach poboru.

Automatyczne sterowanie WATERCONTROL

Ta referencja zawiera elektroniczny presostat Ebara WATERCONTROL, który automatyzuje pracę pompy.

Regulator wykrywa zapotrzebowanie na wodę i automatycznie uruchamia pompę po otwarciu kranu lub zaworu. Po zakończeniu poboru ponownie zatrzymuje elektropompę.

Dzięki temu użytkownik otrzymuje zasilanie pod ciśnieniem bez konieczności ręcznego włączania i wyłączania pompy.

Ochrona przed pracą na sucho

Jedną z głównych funkcji WATERCONTROL jest ochrona pompy w przypadku braku wody.

Jeśli urządzenie wykryje pracę na sucho, zatrzymuje elektropompę, aby ograniczyć ryzyko uszkodzeń wynikających z pracy bez cieczy niezbędnej do chłodzenia i smarowania elementów hydraulicznych.

Regulator posiada również kontrolki stanu oraz przycisk resetu.

Ciśnienie startowe 1,5 bar

WATERCONTROL stosowany przez Ebara ma ciśnienie startowe 1,5 bar.

Ciśnienie startowe jest stałe w modelu WATERCONTROL i nie podlega regulacji ciśnienia załączenia.

Należy uwzględnić tę cechę przy projektowaniu instalacji, zwłaszcza gdy występuje znaczna różnica wysokości między pompą a punktami poboru.

WATERCONTROL do pomp do 1,1 kW

Specyfikacja elektronicznego presostatu WATERCONTROL obejmuje:

• Zasilanie: 230 V jednofazowe ±10 %.
• Częstotliwość: 50/60 Hz.
• Maksymalny prąd: 10 A.
• Maksymalna moc pompy: 1,1 kW.
• Ciśnienie startowe: 1,5 bar.
• Maksymalne ciśnienie: 10 bar.
• Maksymalna temperatura: 60 °C dla regulatora.
• Stopień ochrony: IP65.
• Manometr: w zestawie.
• Przyłącze: 1".

Maksymalna dopuszczalna moc WATERCONTROL odpowiada 1,1 kW pompy COMPACT BM/15G zastosowanej w tym zestawie.

System o stałej prędkości

COMPACT BM/15G WATERCONTROL to grupa ciśnieniowa o stałej prędkości obrotowej. WATERCONTROL automatyzuje uruchamianie i zatrzymywanie elektropompy, ale nie działa jako falownik.

Dlatego dostępne ciśnienie podczas pracy zmienia się w zależności od przepływu zgodnie z hydrauliczną krzywą pompy.

Maksymalne ciśnienie robocze 10 bar

Pompa COMPACT dopuszcza maksymalne ciśnienie robocze 10 bar.

Instalacja hydrauliczna powinna zawierać niezbędne elementy, aby zapewnić, że nie zostaną przekroczone limity określone dla pompy, regulatora i pozostałych podłączonych komponentów.

Czysta woda do 40 °C

Ebara określa dla serii COMPACT maksymalną temperaturę tłoczonej cieczy 40 °C.

Zestaw przeznaczony jest przede wszystkim do transportu i podnoszenia ciśnienia czystej wody. Nie należy go stosować do cieczy chemicznie agresywnych, wód zawierających ciała stałe ani płynów, których właściwości nie są zgodne z materiałami pompy.

Korpus pompy z żeliwa

Elektropompa ma solidną konstrukcję z różnych materiałów dobranych do funkcji poszczególnych elementów:

• Korpus pompy: żeliwo.
• Wspornik: żeliwo.
• Zewnętrzna tuleja: stal nierdzewna AISI 304.
• Wirniki: technopolimer.
• Dyfuzory: technopolimer.
• Wał: stal nierdzewna AISI 416.
• Uszczelnienie mechaniczne: węgiel / ceramika / NBR.

Zewnętrzna tuleja ze stali nierdzewnej AISI 304

Zewnętrzna tuleja ze stali nierdzewnej AISI 304 zapewnia odporność i ochronę części hydraulicznej, współpracując z korpusem i wspornikiem z żeliwa stosowanymi w serii COMPACT.

Ochrona elektryczna IP44 pompy

Silnik COMPACT BM/15G ma stopień ochrony IP44 oraz izolację elektryczną klasy F.

Regulator WATERCONTROL posiada z kolei wyższy stopień ochrony IP65.

Klasy te nie zwalniają z konieczności instalacji urządzenia w odpowiednim miejscu, chronionym przed zalaniem, mrozem i innymi warunkami środowiskowymi mogącymi wpływać na jego pracę.

Przyłącze ssawne G 1¼"

Pompa COMPACT BM/15 ma przyłącze ssawne G 1¼".

Przyłącze tłoczne samej elektropompy to G 1", co jest zgodne z presostatem WATERCONTROL zamontowanym na wyjściu.

• SSANIE pompy: G 1¼".
• Tłoczenie pompy: G 1".
• Przyłącze WATERCONTROL: 1".

Prawidłowe dobranie średnicy przewodu ssawnego jest szczególnie ważne, aby uniknąć nadmiernych strat ciśnienia i problemów z pracą pompy.

Kompaktowa i cicha pompa

Ebara opisuje swoje grupy COMPACT jako urządzenia o niskim poziomie hałasu, niewielkich wymiarach i solidnej konstrukcji.

Takie cechy ułatwiają ich stosowanie w instalacjach domowych, gdzie zestaw musi być umieszczony w pomieszczeniach technicznych, garażach lub innych strefach w pobliżu domu.

Wymiary elektropompy BM/15

Jednofazowa elektropompa COMPACT BM/15 użyta jako baza zestawu ma długość około 438 mm i wagę około 15,9 kg, bez uwzględnienia regulatora WATERCONTROL i innych elementów dodanych do kompletu.

Wartości te dotyczą wyłącznie pompy i nie należy ich interpretować jako całkowitych wymiarów ani masy kompletnego zmontowanego zestawu.

Zasilanie ze zbiornika lub sieci o zbyt niskim ciśnieniu

Ebara przewiduje grupę COMPACT do dystrybucji wody pod ciśnieniem ze zbiornika, zarówno w instalacjach z określonymi warunkami ssania, jak i w układach pod ciśnieniem, a także do wzmacniania sieci, które nie zapewniają wystarczającego ciśnienia.

Instalacja ssawna powinna być starannie zaprojektowana, aby uniknąć zasysania powietrza, nadmiernych strat ciśnienia lub warunków mogących powodować kawitację.

Minimalna akumulacja

To wykonanie z WATERCONTROL wykorzystuje elektroniczny regulator zamiast dużego zbiornika hydroforowego. Ebara klasyfikuje je jako rozwiązanie o minimalnej akumulacji.

Pozwala to uzyskać kompaktowy zestaw i upraszcza układ w porównaniu z wersjami COMPACT wyposażonymi w zbiorniki 20, 24 lub 50 litrów.

Dane techniczne Ebara 623GP05110710

• Marka: Ebara.
• Numer referencyjny: 623GP05110710.
• Model: COMPACT BM/15G WATERCONTROL.
• Typ: automatyczna domowa grupa ciśnieniowa.
• Liczba pomp: 1.
• Typ pompy: pozioma wielostopniowa odśrodkowa.
• Regulacja: elektroniczny presostat WATERCONTROL.
• Prędkość: stała.
• Moc: 1,1 kW.
• Moc równoważna: 1,5 KM.
• Zasilanie: jednofazowe 230 V ±10 %.
• Częstotliwość: 50 Hz dla pompy.
• Pobór prądu pompy: 7,3 A.
• Kondensator: 31,5 µF / 450 V.
• Maksymalny przepływ z krzywej: 7,2 m³/h.
• Wysokość przy 7,2 m³/h: 22 m sł. wody.
• Wysokość przy 6 m³/h: 34,5 m sł. wody.
• Wysokość przy 4,8 m³/h: 44,5 m sł. wody.
• Wysokość przy 3 m³/h: 54 m sł. wody.
• Wysokość przy 1,2 m³/h: 59 m sł. wody.
• Maksymalne ciśnienie robocze: 10 bar.
• Maksymalna temperatura cieczy: 40 °C.
• Korpus pompy: żeliwo.
• Wspornik: żeliwo.
• Zewnętrzna tuleja: stal nierdzewna AISI 304.
• Wirniki i dyfuzory: technopolimer.
• Wał: stal nierdzewna AISI 416.
• Uszczelnienie mechaniczne: węgiel / ceramika / NBR.
• Silnik: asynchroniczny 2-biegunowy.
• Chłodzenie: wymuszone.
• Izolacja: klasa F.
• Ochrona pompy: IP44.
• Zabezpieczenie termiczno-prądowe: zintegrowane, z automatycznym resetem.
• Przyłącze ssawne: G 1¼".
• Przyłącze tłoczne pompy: G 1".
• Waga pompy: około 15,9 kg.
• Długość pompy: około 438 mm.

Charakterystyka presostatu WATERCONTROL

• Praca: automatyczne uruchamianie i zatrzymywanie zgodnie z zapotrzebowaniem.
• Ochrona przed brakiem wody: tak.
• Ciśnienie startowe: 1,5 bar.
• Regulacja ciśnienia załączenia: nie.
• Maksymalne ciśnienie: 10 bar.
• Zasilanie: 230 V jednofazowe ±10 %.
• Częstotliwość: 50/60 Hz.
• Maksymalny prąd: 10 A.
• Maksymalna moc pompy: 1,1 kW.
• Maksymalna temperatura: 60 °C.
• Stopień ochrony: IP65.
• Manometr: tak.
• Przyłącze: 1".
• Kontrolki pracy: tak.
• Przycisk resetu: tak.

Grupa ciśnieniowa Ebara do automatycznego zasilania w wodę

Ebara COMPACT BM/15G WATERCONTROL łączy wielostopniową pompę 1,5 KM z automatyczną regulacją elektroniczną, oferując kompaktowe rozwiązanie dla instalacji wymagających zwiększenia ciśnienia lub dystrybucji wody ze zbiornika.

Jej krzywa hydrauliczna pozwala osiągnąć do 7,2 m³/h, a konstrukcja z korpusem z żeliwa, tuleją AISI 304 i wałem ze stali nierdzewnej została zaprojektowana z myślą o solidności w zastosowaniach z czystą wodą. WATERCONTROL automatyzuje uruchamianie i zatrzymywanie, posiada manometr i chroni przed brakiem wody, upraszczając codzienne użytkowanie zestawu.

Dzięki swoim parametrom jest szczególnie odpowiednia do domowego podnoszenia ciśnienia, domów jednorodzinnych, nawadniania ogrodów oraz innych zastosowań związanych z dostarczaniem czystej wody, mieszczących się w jej krzywej przepływu i ciśnienia.
