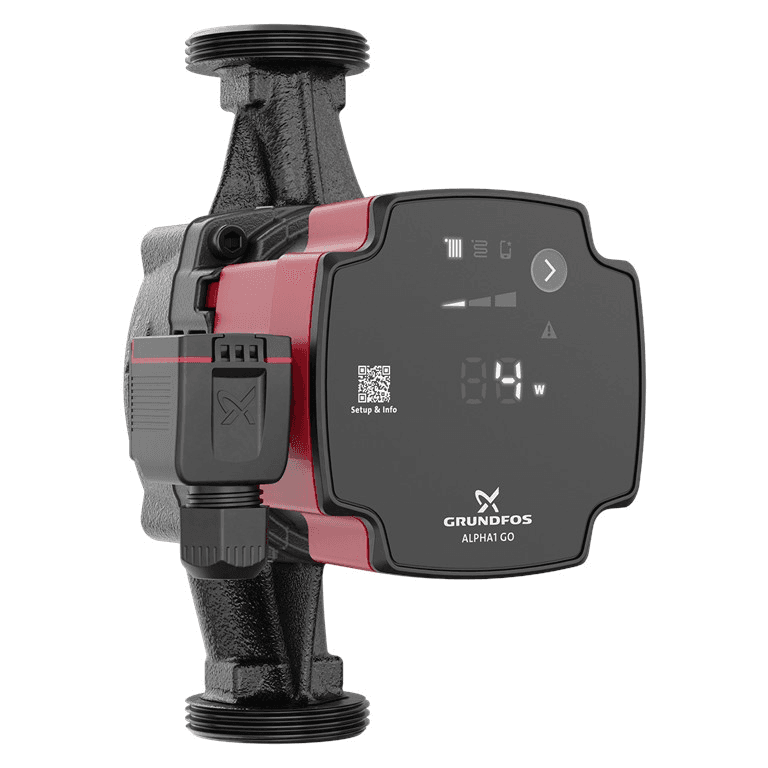

Pompa obiegowa Grundfos ALPHA1 GO 25-40 180

Pompa obiegowa Grundfos ALPHA1 GO 25-40 180, numer referencyjny 93074185, to wysokosprawna elektroniczna pompa obiegowa przeznaczona do tłoczenia wody w instalacjach grzewczych i klimatyzacyjnych. Oferuje maksymalną wysokość podnoszenia 4 metry, nominalny przepływ 1,65 m³/h, modulowaną moc elektryczną od 4 do 27 W, przyłącza gwintowane G 1½" oraz długość montażową 180 mm.

Seria ALPHA1 GO jest szczególnie przeznaczona zarówno do nowych instalacji, jak i do wymiany istniejących pomp obiegowych. Posiada elektroniczną regulację poprzez ciśnienie proporcjonalne, ciśnienie stałe lub stałą krzywą, ochronę przed pracą na sucho, funkcję automatycznego odpowietrzania oraz solidny rozruch. Dodatkowo narzędzie Grundfos GO pomaga instalatorowi dobrać odpowiednie ustawienie podczas wymiany starych pomp.

Pompa obiegowa z maksymalną wysokością podnoszenia 4 metrów

Grundfos ALPHA1 GO 25-40 180 zapewnia maksymalną wysokość podnoszenia 4 m, co odzwierciedla oznaczenie 25-40 modelu.

Dla numeru referencyjnego 93074185 firma Grundfos podaje nominalny przepływ 1,65 m³/h oraz nominalną wysokość podnoszenia około 1,89 m. Rzeczywisty punkt pracy zależy od strat ciśnienia w obiegu oraz wybranego trybu regulacji.

Zintegrowana elektronika pozwala dopasować pracę pompy do potrzeb hydraulicznych instalacji, zapobiegając jej stałej pracy z niepotrzebnie wysoką prędkością.

Trzy tryby regulacji

ALPHA1 GO umożliwia wybór różnych strategii sterowania, aby dopasować się do różnych typów systemów grzewczych.

• Ciśnienie proporcjonalne: dostosowuje ciśnienie różnicowe do zmian przepływu. Grundfos zaleca je szczególnie do instalacji grzejnikowych z zaworami termostatycznymi.
• Ciśnienie stałe: utrzymuje stabilne ciśnienie różnicowe niezależnie od zmian przepływu. Jest szczególnie odpowiednie do instalacji ogrzewania podłogowego i systemów z rozdzielaczami.
• Stała krzywa: utrzymuje pracę według stałej krzywej, co jest przydatne, gdy wymagane jest zachowanie działania odpowiadającego stałej prędkości.

Każdy z tych trybów ma trzy poziomy ustawień I, II i III, wybierane bezpośrednio z panelu przedniego pompy.

Tryb zaawansowany do wymiany pomp obiegowych

Jedną z głównych zalet serii ALPHA1 GO jest jej ukierunkowanie na wymianę starych pomp obiegowych, zarówno wolnostojących, jak i wybranych modeli zintegrowanych.

Tryb zaawansowany pozwala skonfigurować pompę tak, aby odtwarzała charakterystyki pracy odpowiadające określonym wymienianym pompom obiegowym.

Za pomocą narzędzia do wymiany Grundfos GO instalator może wprowadzić lub zeskanować dane starej pompy. Aplikacja identyfikuje kompatybilny zamiennik i podaje konfigurację, którą należy następnie wybrać na panelu ALPHA1 GO.

Użycie z Grundfos GO przy wymianach

Aplikacja Grundfos GO ułatwia znalezienie odpowiedniej pompy obiegowej podczas wymiany. Instalator może wyszukać istniejący model lub wprowadzić jego numer referencyjny, aby uzyskać informacje o zalecanym zamienniku i wymaganych ustawieniach.

W przypadku ALPHA1 GO aplikacja działa jako narzędzie wspomagające wymianę: podaje parametry, które należy wprowadzić ręcznie z panelu pompy.

Ważne jest odróżnienie tej funkcji od ALPHA2 GO: ALPHA1 GO nie łączy się bezpośrednio przez Bluetooth z aplikacją. Bezpośrednia łączność i zaawansowane funkcje cyfrowe dotyczą modelu ALPHA2 GO.

Odpowiednia do grzejników i ogrzewania podłogowego

Dzięki różnym trybom regulacji ALPHA1 GO może być dostosowana do różnych zamkniętych obiegów klimatyzacyjnych i grzewczych.

Do typowych zastosowań należą:

• Systemy ogrzewania grzejnikowego.
• Instalacje ogrzewania podłogowego.
• Zamknięte obiegi grzewcze.
• Kompatybilne systemy klimatyzacyjne.
• Wymiana wolnostojących pomp obiegowych.
• Wymiana wybranych kompatybilnych zintegrowanych pomp UPS.

Ochrona przed pracą na sucho

Grundfos ALPHA1 GO posiada ochronę przed pracą na sucho, zaprojektowaną w celu zabezpieczenia pompy, gdy nie ma ona wystarczającej ilości cieczy do prawidłowej pracy.

Funkcja ta zwiększa ochronę układu hydraulicznego przed nieprawidłowymi sytuacjami podczas uruchamiania lub pracy instalacji.

Funkcja automatycznego odpowietrzania

Seria posiada funkcję automatycznego odpowietrzania, która pomaga usuwać powietrze znajdujące się wewnątrz pompy podczas pracy.

Obecność powietrza może powodować hałas i obniżać wydajność hydrauliczną, dlatego ta cecha ułatwia uruchomienie i przyczynia się do stabilniejszej pracy.

Funkcja pompy nie zastępuje prawidłowego odpowietrzenia całej instalacji hydraulicznej.

Solidny rozruch odporny na blokady

ALPHA1 GO posiada funkcję Robust Startup. Gdy wirnik napotyka opór, elektronika próbuje wprawić go w ruch, wykorzystując wysoki moment rozruchowy.

Ta cecha pomaga zmniejszyć ryzyko zablokowania spowodowanego osadami zanieczyszczeń, magnetytu lub kamienia, szczególnie po dłuższych okresach postoju instalacji.

Wysokosprawny silnik elektroniczny

Pompa wykorzystuje silnik z elektroniczną komutacją i posiada zintegrowany falownik, co pozwala regulować zużycie energii elektrycznej zgodnie z potrzebami obiegu.

Dla numeru referencyjnego 93074185 pobór mocy elektrycznej wynosi:

• Moc minimalna: 4 W.
• Moc maksymalna: 27 W.

Wskaźnik efektywności energetycznej EEI wynosi 0,20, co plasuje pompę w kategorii wysokosprawnych elektronicznych pomp obiegowych.

Cicha praca

Grundfos zaprojektował serię ALPHA GO tak, aby zapewniała pracę o niskim poziomie hałasu, odpowiednią do instalacji domowych, w których pompa może znajdować się w pobliżu pomieszczeń mieszkalnych.

Regulacja elektroniczna pomaga również unikać prędkości i ciśnień wyższych niż potrzebne, które mogą powodować hałas hydrauliczny w zaworach i obiegach.

Przyłącze G 1½" i długość montażowa 180 mm

Grundfos ALPHA1 GO 25-40 180 posiada gwintowane przyłącza G 1½" zgodne z ISO 228-1.

Odległość między przyłączami wynosi 180 mm, co jest bardzo popularnym wymiarem w pompach obiegowych do instalacji grzewczych.

Te cechy są szczególnie ważne, gdy pompa jest używana do zastąpienia istniejącego urządzenia, ponieważ należy sprawdzić zarówno długość montażową, jak i rozmiar przyłączy.

Maksymalne ciśnienie robocze 10 bar

Pompa dopuszcza maksymalne ciśnienie robocze 10 bar, a jej przyłącza mają klasyfikację PN 10.

Układ hydrauliczny powinien być zaprojektowany tak, aby ciśnienie robocze pozostawało w granicach dopuszczalnych dla pompy i pozostałych elementów instalacji.

Temperatura cieczy od 2 do 110 °C

Dla konkretnego numeru referencyjnego 93074185 dokumentacja Grundfos Product Center określa zakres temperatury cieczy od 2 do 110 °C.

Ten szeroki zakres pozwala stosować pompę obiegową w różnych zamkniętych systemach grzewczych i klimatyzacyjnych, o ile właściwości medium i pozostałych komponentów są zgodne.

Dopuszczalna temperatura otoczenia podczas pracy wynosi od 0 do 55 °C.

Korpus hydrauliczny z żeliwa

Korpus pompy wykonano z żeliwa EN-GJL-150, materiału powszechnie stosowanego w pompach obiegowych przeznaczonych do zamkniętych obiegów grzewczych.

Wirnik wykonano z kompozytu PES wzmocnionego 30% włóknem szklanym.

Ta standardowa wersja z żeliwa jest przeznaczona do zamkniętych systemów grzewczych i klimatyzacyjnych i nie należy jej mylić ze specjalnymi wersjami ze stali nierdzewnej przeznaczonymi do innych zastosowań.

Zasilanie jednofazowe 220-240 V

ALPHA1 GO 25-40 180 pracuje przy zasilaniu elektrycznym jednofazowym 220-240 V i 50/60 Hz.

Jej pobór prądu wynosi w przybliżeniu:

• Natężenie minimalne: 0,06 A.
• Natężenie maksymalne: 0,30 A.

Zabezpieczenie silnika realizowane jest elektronicznie, a Grundfos podaje klasę izolacji F.

Stopień ochrony IP44

Pompa ma stopień ochrony IP44, zapewniający ochronę przed wnikaniem ciał stałych i bryzgami wody zgodnie z warunkami określonymi w klasyfikacji.

Instalacja powinna zawsze uwzględniać pozycje montażowe, warunki środowiskowe i wymagania elektryczne określone przez Grundfos.

Dane techniczne Grundfos 93074185

• Marka: Grundfos.
• Seria: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Numer referencyjny: 93074185.
• Typ: elektroniczna pompa obiegowa.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Nominalny przepływ: 1,65 m³/h.
• Nominalna wysokość podnoszenia: 1,89 m.
• Maksymalna wysokość podnoszenia: 4 m.
• Długość montażowa: 180 mm.
• Typ przyłącza: gwintowane G.
• Rozmiar przyłącza: G 1½".
• Norma przyłącza: ISO 228-1.
• Ciśnienie nominalne: PN 10.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura cieczy: 2 do 110 °C.
• Temperatura otoczenia: 0 do 55 °C.
• Zasilanie: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalna pobierana moc: 4 W.
• Maksymalna pobierana moc: 27 W.
• Minimalne natężenie: 0,06 A.
• Maksymalne natężenie: 0,30 A.
• Wskaźnik efektywności energetycznej EEI: 0,20.
• Falownik: zintegrowany.
• Zabezpieczenie termiczne: elektroniczne.
• Stopień ochrony: IP44.
• Klasa izolacji: F.
• Materiał korpusu: żeliwo EN-GJL-150.
• Materiał wirnika: PES + 30% włókna szklanego.
• Ciśnienie proporcjonalne: tak.
• Ciśnienie stałe: tak.
• Stała krzywa: tak.
• Poziomy regulacji: I, II i III.
• Zaawansowany tryb wymiany: tak.
• Ochrona przed pracą na sucho: tak.
• Funkcja automatycznego odpowietrzania: tak.
• Solidny rozruch: tak.
• Wsparcie wymiany przez Grundfos GO: tak.
• Bezpośrednie połączenie Bluetooth z Grundfos GO: nie.
• Masa netto: 1,92 kg.
• Masa brutto: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO do wymiany i nowych instalacji

Grundfos ALPHA1 GO 25-40 180 łączy regulację elektroniczną, niskie zużycie energii i standardowy format 180 mm, aby ułatwić zarówno nowe instalacje, jak i wymianę istniejących pomp obiegowych.

Trzy tryby sterowania, maksymalna wysokość podnoszenia 4 metry, przyłącze G 1½", ochrona przed pracą na sucho, automatyczne odpowietrzanie i solidny rozruch zapewniają najważniejsze funkcje potrzebne w domowych obiegach grzewczych i klimatyzacyjnych.

Ponadto wsparcie Grundfos GO w identyfikacji pomp zamiennych i odtwarzaniu ustawień upraszcza pracę instalatora podczas modernizacji istniejących systemów, zachowując w tej ALPHA1 GO prostą konfigurację bezpośrednio z panelu sterowania.
