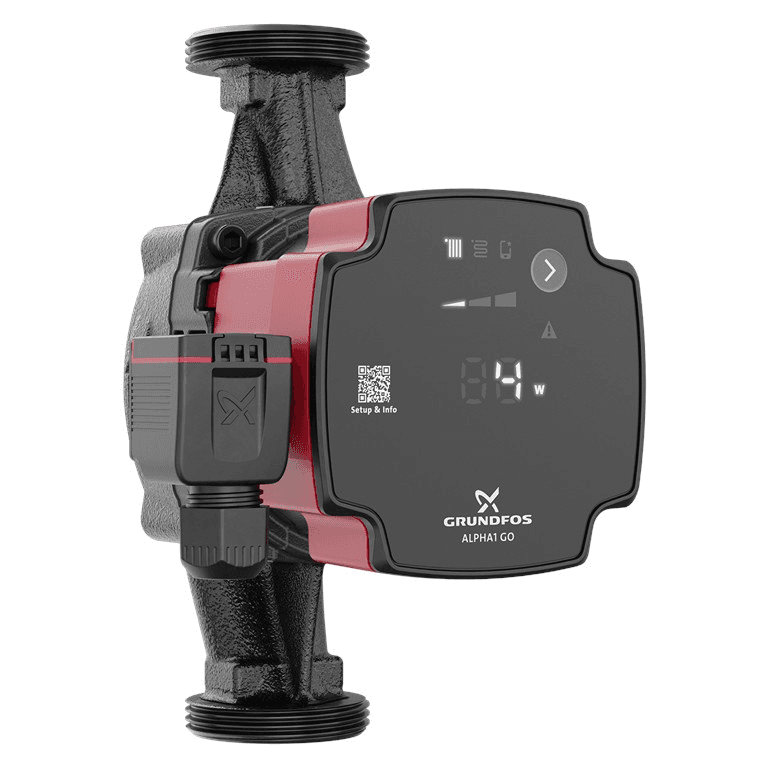

Pompa obiegowa Grundfos ALPHA1 GO 25-80 180

Pompa obiegowa Grundfos ALPHA1 GO 25-80 180, numer referencyjny 93074179, to elektroniczna pompa obiegowa o wysokiej sprawności, przeznaczona do instalacji grzewczych i klimatyzacyjnych. Oferuje maksymalną wysokość podnoszenia 8 metrów, nominalny przepływ 2,43 m³/h, modulowaną moc elektryczną od 4 do 60 W, przyłącza gwintowane G 1½" oraz długość montażową 180 mm.

ALPHA1 GO jest szczególnie przeznaczona zarówno do nowych instalacji, jak i do wymiany niezależnych pomp obiegowych oraz zintegrowanych pomp UPS. Oferuje tryby ciśnienia proporcjonalnego, ciśnienia stałego i krzywej stałej, a także funkcję samoodpowietrzania, ochronę przed pracą na sucho oraz solidny rozruch, co ułatwia niezawodne uruchomienie.

Pompa obiegowa o maksymalnej wysokości podnoszenia 8 metrów

Grundfos ALPHA1 GO 25-80 180 osiąga maksymalną wysokość podnoszenia 8 m, zapewniając parametry odpowiednie do instalacji wymagających wyższego dostępnego ciśnienia niż wersje 25-40 lub 25-60.

Nominalny punkt podany w karcie katalogowej dla tego numeru referencyjnego to:

• Nominalny przepływ: 2,43 m³/h.
• Nominalna wysokość podnoszenia: 3,76 m.
• Maksymalna wysokość podnoszenia: 8 m.

Rzeczywisty punkt pracy zależy od wymaganego przepływu, strat ciśnienia w obiegu oraz wybranego trybu regulacji.

Trzy główne tryby regulacji

ALPHA1 GO umożliwia dostosowanie pracy do różnych typów układów hydraulicznych dzięki kilku trybom sterowania:

• Ciśnienie proporcjonalne: szczególnie zalecane w systemach grzejnikowych z zaworami termostatycznymi.
• Ciśnienie stałe: odpowiednie do instalacji takich jak obiegi ogrzewania podłogowego.
• Krzywa stała: utrzymuje pracę według stałej charakterystyki niezależnie od zmian zapotrzebowania.

Każdy z tych trybów ma kilka poziomów nastawy, co pozwala dopasować pompę obiegową do konkretnych potrzeb instalacji.

Ciśnienie proporcjonalne do systemów grzejnikowych

W trybie ciśnienia proporcjonalnego pompa zmniejsza lub zwiększa ciśnienie różnicowe wraz ze zmianą przepływu wymaganego przez instalację.

Takie działanie jest szczególnie korzystne w instalacjach grzejnikowych z zaworami termostatycznymi, gdzie zamykanie części zaworów stale zmienia opór hydrauliczny obiegu.

Ciśnienie stałe do ogrzewania podłogowego

W trybie ciśnienia stałego ALPHA1 GO dąży do utrzymania stabilnego ciśnienia różnicowego, nawet gdy przepływ się zmienia.

Grundfos zaleca ten rodzaj regulacji szczególnie do instalacji ogrzewania podłogowego oraz innych obiegów, w których pożądane jest utrzymanie względnie stałego ciśnienia.

Krzywa stała

Tryb krzywej stałej pozwala używać pompy w sposób zbliżony do tradycyjnej pompy obiegowej o stałej prędkości, wybierając jeden z dostępnych poziomów.

Opcja ta jest szczególnie przydatna przy niektórych wymianach, gdy konieczne jest odtworzenie pracy istniejącej pompy.

Specjalnie zaprojektowana do wymiany pomp obiegowych

Jednym z głównych celów serii ALPHA GO jest uproszczenie wymiany wcześniej zainstalowanych pomp.

Grundfos wskazuje konkretnie ALPHA1 GO 25-80 180 jako rozwiązanie do zastąpienia większości niezależnych pomp obiegowych oraz wielu zintegrowanych pomp UPS w kotłach i innych urządzeniach.

Aplikacja Grundfos GO udostępnia narzędzie do doboru zamiennika, które pozwala wyszukać spośród tysięcy modeli pomp obiegowych i uzyskać zalecenie ustawienia dla nowej pompy.

Tryb zaawansowany do odwzorowania ustawień

ALPHA1 GO posiada zaawansowany tryb wymiany, który umożliwia wybór konkretnych krzywych zgodnie ze wskazówkami podanymi w aplikacji Grundfos GO.

Dzięki temu instalator może w przybliżeniu odtworzyć konfigurację hydrauliczną kompatybilnej wcześniejszej pompy obiegowej.

W przeciwieństwie do ALPHA2 GO, ALPHA1 GO nie łączy się bezpośrednio z aplikacją przez Bluetooth. Aplikacja pomaga w doborze i pokazuje ustawienie, które należy wprowadzić ręcznie na panelu pompy.

Funkcja samoodpowietrzania

ALPHA1 GO posiada funkcję samoodpowietrzania, która pomaga usuwać powietrze znajdujące się wewnątrz samej pompy podczas pracy.

Funkcja ta ułatwia uruchomienie i zmniejsza potrzebę ręcznej ingerencji w pompę obiegową, choć cały obieg powinien być również wyposażony w odpowiednie urządzenia odpowietrzające.

Ochrona przed pracą na sucho

Pompa posiada zabezpieczenie przed pracą na sucho.

Gdy wykryje zbyt małą ilość cieczy do bezpiecznej pracy, elektronika chroni pompę przed możliwymi uszkodzeniami wynikającymi z pracy bez wody.

Solidny rozruch

Funkcja Robust Start-Up wykorzystuje wysoki moment rozruchowy, aby ułatwić rozpoczęcie ruchu wirnika nawet w wymagających warunkach.

Cecha ta jest szczególnie przydatna po dłuższych okresach bezczynności lub gdy niewielkie osady utrudniają początkowo ruch.

Wał i łożyska zaprojektowane w celu ograniczenia blokad

Seria ALPHA GO wykorzystuje zespół wału i łożysk opracowany w celu zmniejszenia ryzyka blokowania i odkładania się osadów.

Jeśli pompa napotka opór podczas rozruchu, silnik podejmuje kolejne próby, wykorzystując maksymalny dostępny moment, aby przywrócić pracę.

Wysoka efektywność energetyczna z EEI 0,20

Numer referencyjny 93074179 ma współczynnik efektywności energetycznej EEI 0,20.

Silnik o wysokiej sprawności ma zintegrowany przetwornik częstotliwości i dostosowuje zużycie energii elektrycznej do potrzeb pracy.

• Minimalna pobierana moc P1: 4 W.
• Maksymalna pobierana moc P1: 60 W.

Ta modulacja pozwala ograniczyć zużycie energii w porównaniu ze starszymi pompami o stałej prędkości, gdy instalacja nie wymaga pracy z maksymalną wydajnością.

Zasilanie jednofazowe 220-240 V

Grundfos ALPHA1 GO 25-80 180 pracuje przy zasilaniu:

• Napięcie znamionowe: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalny prąd: 0,06 A.
• Maksymalny prąd: 0,60 A.

Zabezpieczenie termiczne jest sterowane elektronicznie, a silnik ma klasę izolacji F.

Długość montażowa 180 mm

Oznaczenie 180 odnosi się do odległości między przyłączami 180 mm, czyli wymiaru często spotykanego w pompach obiegowych stosowanych w instalacjach domowych i małych systemach grzewczych.

Przed wymianą istniejącej pompy należy zawsze sprawdzić tę długość.

Przyłącza hydrauliczne G 1½"

Numer referencyjny 93074179 ma przyłącza gwintowane G 1½" zgodne z ISO 228-1.

• Typ przyłącza: G.
• Rozmiar: G 1½".
• Długość montażowa: 180 mm.
• Ciśnienie nominalne przyłącza: PN 10.

Maksymalne ciśnienie robocze 10 bar

ALPHA1 GO 25-80 180 dopuszcza maksymalne ciśnienie robocze 10 bar.

Rzeczywiste ciśnienie w instalacji musi pozostawać w granicach dopuszczalnych dla wszystkich elementów zamontowanych w obiegu.

Temperatura cieczy od -10 do 110 °C

Karta katalogowa dla numeru referencyjnego 93074179 podaje zakres temperatury tłoczonej cieczy od -10 do +110 °C.

Dopuszczalna temperatura otoczenia podczas pracy wynosi od 0 do 55 °C.

Takie parametry pozwalają stosować pompę w różnych zamkniętych obiegach grzewczych i klimatyzacyjnych, o ile medium jest zgodne z materiałami pompy.

Korpus pompy z żeliwa

Korpus hydrauliczny wykonano z żeliwa EN-GJL-150, materiału powszechnie stosowanego w pompach obiegowych przeznaczonych do zamkniętych obiegów grzewczych.

Wirnik wykonano z kompozytu PES wzmocnionego 30% włóknem szklanym.

Stopień ochrony IP44

Grundfos ALPHA1 GO 25-80 180 ma stopień ochrony IP44.

Instalacja musi uwzględniać pozycje montażowe, wymagania elektryczne oraz warunki środowiskowe określone przez Grundfos.

Wskaźniki i obsługa z przodu

Panel przedni umożliwia bezpośredni wybór trybu regulacji i poziomu pracy.

Interfejs został zaprojektowany tak, aby ułatwić uruchomienie bez użycia zewnętrznych urządzeń, szczególnie w typowych konfiguracjach ciśnienia proporcjonalnego, ciśnienia stałego i krzywej stałej.

Typowe zastosowania

ALPHA1 GO 25-80 180 jest szczególnie polecana do cyrkulacji wody w:

• systemach grzewczych z grzejnikami.
• instalacjach ogrzewania podłogowego.
• zamkniętych obiegach grzewczych.
• hydraulicznych systemach klimatyzacyjnych.
• obiegach związanych z kotłami.
• instalacjach z kompatybilnymi pompami ciepła.
• wymianie niezależnych pomp obiegowych.
• wymianie wielu zintegrowanych pomp UPS.

Ta wersja z korpusem z żeliwa jest przeznaczona do obiegów zamkniętych i nie należy jej mylić z pompą przeznaczoną do cyrkulacji ciepłej wody użytkowej.

Parametry techniczne Grundfos 93074179

• Marka: Grundfos.
• Seria: ALPHA1 GO.
• Model: ALPHA1 GO 25-80 180.
• Numer referencyjny: 93074179.
• EAN: 5715467404050.
• Typ: elektroniczna pompa obiegowa o wysokiej sprawności.
• Zastosowania: ogrzewanie i klimatyzacja.
• Ciecz wskazana w karcie: woda.
• Nominalny przepływ: 2,43 m³/h.
• Nominalna wysokość podnoszenia: 3,76 m.
• Maksymalna wysokość podnoszenia: 8 m.
• Długość montażowa: 180 mm.
• Typ przyłącza: G.
• Rozmiar przyłącza: G 1½".
• Norma przyłącza: ISO 228-1.
• Ciśnienie nominalne: PN 10.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura cieczy: od -10 do +110 °C.
• Temperatura otoczenia: od 0 do 55 °C.
• Zasilanie: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalna moc P1: 4 W.
• Maksymalna moc P1: 60 W.
• Minimalny prąd: 0,06 A.
• Maksymalny prąd: 0,60 A.
• Współczynnik efektywności energetycznej EEI: 0,20.
• Przetwornik częstotliwości: zintegrowany.
• Zabezpieczenie termiczne: elektroniczne.
• Stopień ochrony: IP44.
• Klasa izolacji: F.
• Materiał korpusu: żeliwo EN-GJL-150.
• Materiał wirnika: kompozyt PES + 30% GF.
• Ciśnienie proporcjonalne: tak.
• Ciśnienie stałe: tak.
• Krzywa stała: tak.
• AUTOADAPT: nie; funkcja zarezerwowana dla ALPHA2 GO.
• Funkcja samoodpowietrzania: tak.
• Ochrona przed pracą na sucho: tak.
• Solidny rozruch: tak.
• Wsparcie Grundfos GO przy wymianie: tak.
• Bezpośredni Bluetooth z Grundfos GO: nie.
• Orientacja głowicy: 9H.
• Certyfikaty: CE i VDE.
• Masa netto: 1,97 kg.
• Masa brutto: 2,17 kg.

Pompa obiegowa 8-metrowa do instalacji i wymiany

Grundfos ALPHA1 GO 25-80 180 łączy maksymalną wysokość podnoszenia 8 metrów, przyłącza G 1½" i standardową długość montażową 180 mm z elektroniczną regulacją oraz poborem mocy od 4 do 60 W.

Tryby ciśnienia proporcjonalnego, ciśnienia stałego i krzywej stałej pozwalają dopasować ją do grzejników, ogrzewania podłogowego i innych zamkniętych obiegów, a funkcja samoodpowietrzania, ochrona przed pracą na sucho i solidny rozruch pomagają zwiększyć niezawodność podczas eksploatacji.

Jej ukierunkowanie na wymianę niezależnych pomp obiegowych i zintegrowanych pomp UPS, wraz z narzędziem doboru Grundfos GO, sprawia, że ALPHA1 GO 25-80 180 jest szczególnie praktycznym wyborem dla instalatorów i serwisantów.
