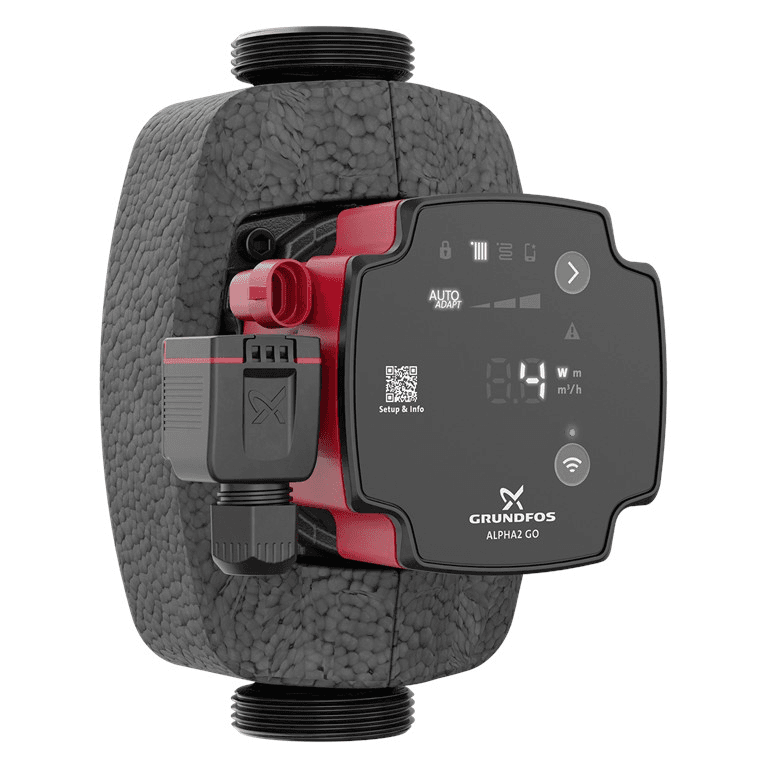

Pompa obiegowa Grundfos ALPHA2 GO 25-60 180

Pompa obiegowa Grundfos ALPHA2 GO 25-60 180, numer referencyjny 93074216, to wysokosprawna elektroniczna pompa obiegowa przeznaczona do tłoczenia wody w systemach ogrzewania i klimatyzacji. Oferuje maksymalną wysokość podnoszenia 6 metrów, nominalny przepływ 1,9 m³/h, modulowany pobór mocy zaledwie 3 do 37 W, przyłącza G 1½" oraz długość montażową 180 mm.

ALPHA2 GO łączy zaawansowaną regulację hydrauliczną z bezpośrednią łącznością poprzez Grundfos GO, umożliwiając konfigurację pompy, korzystanie z AUTOADAPT, wykonywanie równoważenia hydraulicznego, przeglądanie danych historycznych, diagnozowanie usterek oraz ułatwiając wymianę istniejących pomp obiegowych. Jest szczególnie polecana do instalacji z grzejnikami, ogrzewaniem podłogowym oraz innymi zamkniętymi obiegami ogrzewania i klimatyzacji.

Pompa obiegowa o maksymalnej wysokości podnoszenia 6 metrów

Grundfos ALPHA2 GO 25-60 180 zapewnia maksymalną wysokość podnoszenia 6 m. Dla numeru 93074216 Grundfos określa punkt nominalny na 1,9 m³/h przepływu i 3,26 m wysokości podnoszenia.

Rzeczywisty punkt pracy będzie zależeć od strat ciśnienia w instalacji, wymaganego przepływu oraz wybranego trybu regulacji.

Dzięki elektronicznie komutowanemu silnikowi i zintegrowanemu falownikowi pompa może dostosowywać swoją pracę zamiast utrzymywać stałą prędkość niezależnie od zapotrzebowania obiegu.

Inteligentne sterowanie AUTOADAPT

ALPHA2 GO wykorzystuje technologię AUTOADAPT, która pozwala samej pompie automatycznie optymalizować punkt nastawy w zależności od potrzeb instalacji.

AUTOADAPT jest dostępny przy regulacji ciśnienia proporcjonalnego i ciśnienia stałego i ogranicza konieczność ręcznego wybierania konkretnego punktu pracy.

Grundfos przewiduje jej zastosowanie zarówno w instalacjach grzejnikowych, jak i w systemach ogrzewania podłogowego.

Różne tryby regulacji

Pompa umożliwia wybór różnych strategii sterowania, aby dopasować się do charakterystyki hydraulicznej każdego systemu:

• Ciśnienie proporcjonalne: dostosowuje ciśnienie różnicowe do wymaganego przepływu, szczególnie przydatne w instalacjach grzejnikowych z zaworami termostatycznymi.
• Ciśnienie stałe: utrzymuje stabilne ciśnienie różnicowe mimo zmian przepływu, co jest typowym rozwiązaniem w instalacjach ogrzewania podłogowego.
• Stały przepływ: reguluje pompę tak, aby utrzymać ustawiony przepływ.
• Stała krzywa: umożliwia pracę według stałej krzywej charakterystyki.
• AUTOADAPT: automatycznie dostosowuje punkt pracy do zapotrzebowania.

Punkty nastawy można dopasować do konkretnych cech instalacji za pomocą Grundfos GO.

Wejście PWM do sterowania zewnętrznego

ALPHA2 GO posiada wejście PWM, umożliwiające precyzyjne sterowanie prędkością pompy obiegowej za pomocą zgodnego sygnału zewnętrznego.

Jest to szczególnie przydatne, gdy pompa ma współpracować z systemami, w których kocioł, pompa ciepła lub inny sterownik zewnętrzny bezpośrednio zarządza pracą pompy obiegowej.

Bezpośrednie połączenie z Grundfos GO

ALPHA2 GO ma wbudowany Bluetooth, dzięki czemu może łączyć się bezpośrednio z aplikacją Grundfos GO na kompatybilnym urządzeniu mobilnym.

Łączność ta zapewnia dostęp do zaawansowanych funkcji cyfrowych instalacji, konfiguracji i diagnostyki bez potrzeby stosowania dodatkowych interfejsów komunikacyjnych.

Wśród funkcji dostępnych w Grundfos GO znajdują się:

• Konfiguracja prowadzona krok po kroku.
• Wybór trybu sterowania.
• Obliczanie punktu nastawy.
• Konfiguracja AUTOADAPT.
• Równoważenie hydrauliczne.
• Odczyt danych pracy.
• Rejestr zdarzeń, ostrzeżeń i alarmów.
• Wyświetlanie danych historycznych.
• Wsparcie przy wymianie pomp obiegowych.

Konfiguracja instalacji krok po kroku

Funkcja konfiguracji prowadzonej krok po kroku w Grundfos GO ułatwia uruchomienie pompy w nowych instalacjach.

Aplikacja prosi o informacje dotyczące systemu i pomaga dobrać odpowiedni tryb regulacji oraz punkt nastawy. Gdy to właściwe, zalecana konfiguracja może wykorzystać AUTOADAPT, aby pompa automatycznie optymalizowała swoją pracę.

Zaprojektowana także do wymiany istniejących pomp obiegowych

Seria ALPHA2 GO została szczególnie przygotowana, aby ułatwić wymianę starych lub zintegrowanych pomp obiegowych.

Za pomocą Grundfos GO instalator może wyszukać istniejący model i sprawdzić odpowiedni zamiennik. ALPHA2 GO może być nawet skonfigurowana tak, aby odtwarzać zgodne krzywe wymienianych pomp.

Grundfos podkreśla zwłaszcza jej zdolność do zastępowania różnych niezależnych pomp obiegowych oraz modeli zintegrowanych z rodzin UPM3 i UPM4.

Wykrywanie powietrza i funkcja odpowietrzania

ALPHA2 GO posiada detekcję powietrza. Gdy system wykryje powietrze wokół wirnika, pompa obiegowa może generować pracę pulsacyjną, aby pomóc przemieścić je do najbliższego elementu odpowietrzającego.

Funkcja ta ułatwia uruchomienie i może pomóc w identyfikacji problemów z cyrkulacją związanych z obecnością powietrza.

Funkcja ta nie zastępuje potrzeby stosowania odpowiednich elementów do prawidłowego odpowietrzania obiegu hydraulicznego.

Zabezpieczenie przed pracą na sucho

Pompa posiada zabezpieczenie przed pracą na sucho, zaprojektowane w celu ochrony urządzenia, jeśli wokół wirnika nie ma wystarczającej ilości cieczy.

W przypadku wykrycia nieprawidłowego stanu elektronika może zatrzymać lub ograniczyć pracę oraz wygenerować odpowiedni komunikat ułatwiający diagnostykę.

Solidny rozruch przeciw blokadom

Funkcja Robust Startup została zaprojektowana tak, aby ograniczać problemy z blokowaniem spowodowane zabrudzeniami, magnetytem lub osadami kamienia.

Jeśli wirnik napotka opór, silnik wykonuje powtarzane próby rozruchu z wykorzystaniem wysokiego momentu obrotowego, aby odzyskać ruch.

Cecha ta jest szczególnie przydatna po dłuższych okresach bezczynności instalacji.

Wał i łożyska ceramiczne

Grundfos stosuje w ALPHA2 GO wał i łożyska ceramiczne. Elementy te charakteryzują się mniejszym zużyciem podczas pracy i pomagają ograniczyć wzrost luzów, który z czasem mógłby powodować hałas.

Dane historyczne i diagnostyka

Za pomocą Grundfos GO można przeglądać informacje o pracy, aby ułatwić analizę i diagnostykę systemu.

Aplikacja umożliwia dostęp do historii zdarzeń oraz trendów związanych z parametrami takimi jak:

• Przepływ.
• Wysokość podnoszenia.
• Szacowana temperatura medium.
• Czas trwania cykli pracy.

Dane te pomagają specjaliście analizować zachowanie instalacji i lokalizować możliwe nieprawidłowości.

Równoważenie hydrauliczne za pomocą Grundfos GO

ALPHA2 GO oferuje narzędzia do równoważenia hydraulicznego poprzez aplikację Grundfos GO.

Prawidłowe równoważenie pomaga odpowiednio rozdzielić przepływ pomiędzy poszczególne odbiorniki i obiegi, zapobiegając nierównowadze, która mogłaby powodować różne temperatury w pomieszczeniach lub niepotrzebne zużycie energii.

Wysoka efektywność energetyczna z EEI 0,18

Numer referencyjny 93074216 ma współczynnik efektywności energetycznej EEI 0,18.

Jej pobór mocy elektrycznej wynosi od zaledwie 3 do 37 W, w zależności od zapotrzebowania hydraulicznego i punktu pracy.

Regulacja elektroniczna pozwala dopasować zużycie energii do instalacji i zapobiega stałemu utrzymywaniu maksymalnej mocy, gdy obieg jej nie potrzebuje.

Zasilanie jednofazowe 220-240 V

Grundfos ALPHA2 GO 25-60 180 pracuje przy zasilaniu elektrycznym jednofazowym 220-240 V i 50/60 Hz.

Pobór prądu wynosi około 0,04 do 0,40 A.

Zabezpieczenie termiczne jest sterowane elektronicznie, a silnik ma klasę izolacji F.

Złącze elektryczne bez użycia narzędzi

Pompa posiada złącze instalacyjne zaprojektowane do wykonania podłączenia elektrycznego bez użycia narzędzi, co ułatwia montaż i skraca czas potrzebny podczas uruchomienia lub wymiany.

Długość montażowa 180 mm

Oznaczenie 180 tej pompy obiegowej wskazuje na odległość między przyłączami wynoszącą 180 mm.

Jest to typowy wymiar w pompach obiegowych do ogrzewania i ma szczególne znaczenie przy wymianie istniejącej pompy, ponieważ należy go sprawdzić razem z gwintem przyłączeniowym.

Przyłącza G 1½"

Grundfos 93074216 ma gwintowane przyłącza G 1½" zgodne z normą ISO 228-1.

Klasa ciśnieniowa przyłączy to PN 10.

Maksymalne ciśnienie robocze 10 bar

Pompa jest przystosowana do maksymalnego ciśnienia roboczego 10 bar.

Instalacja powinna być zaprojektowana i zabezpieczona tak, aby wartość ta nie była przekraczana podczas normalnej pracy systemu.

Temperatura wody od 2 do 110 °C

Dokumentacja dla numeru 93074216 określa zakres temperatury cieczy od 2 do 110 °C.

Dopuszczalna temperatura otoczenia wokół pompy wynosi od 0 do 55 °C.

Warunki te pozwalają stosować ją w różnych zamkniętych systemach ogrzewania i klimatyzacji, o ile medium i pozostałe komponenty są kompatybilne.

Korpus pompy z żeliwa

Korpus hydrauliczny wykonano z żeliwa EN-GJL-150.

Wirnik wykorzystuje wzmocnione materiały kompozytowe, konkretnie PES z włóknem szklanym oraz wzmocniony PESU, odpowiednie do pracy wewnętrznej pompy obiegowej.

Ta wersja jest przeznaczona głównie do zamkniętych obiegów ogrzewania i klimatyzacji.

Stopień ochrony IP44

ALPHA2 GO 25-60 180 ma stopień ochrony IP44.

Podczas instalacji należy przestrzegać prawidłowej pozycji montażu, dopuszczalnych temperatur otoczenia oraz warunków elektrycznych określonych przez Grundfos.

Dane techniczne Grundfos 93074216

• Marka: Grundfos.
• Seria: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 180.
• Numer referencyjny: 93074216.
• Typ: wysokosprawna elektroniczna pompa obiegowa.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Nominalny przepływ: 1,9 m³/h.
• Nominalna wysokość podnoszenia: 3,26 m.
• Maksymalna wysokość podnoszenia: 6 m.
• Długość montażowa: 180 mm.
• Typ przyłącza: G.
• Rozmiar przyłącza: G 1½".
• Norma przyłącza: ISO 228-1.
• Ciśnienie nominalne: PN 10.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura cieczy: 2-110 °C.
• Temperatura otoczenia: 0-55 °C.
• Zasilanie: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalna pobierana moc: 3 W.
• Maksymalna pobierana moc: 37 W.
• Pobór prądu: 0,04-0,40 A.
• Współczynnik efektywności energetycznej EEI: 0,18.
• Falownik: zintegrowany.
• Zabezpieczenie termiczne: elektroniczne.
• Stopień ochrony: IP44.
• Klasa izolacji: F.
• Materiał korpusu: żeliwo EN-GJL-150.
• Materiał wirnika: wzmocniony kompozyt.
• Ciśnienie proporcjonalne: tak.
• Ciśnienie stałe: tak.
• Stały przepływ: tak.
• Stała krzywa: tak.
• AUTOADAPT: tak.
• Wejście PWM: tak.
• Bluetooth: zintegrowany.
• Kompatybilna z Grundfos GO: tak.
• Konfiguracja prowadzona: tak.
• Wykrywanie i usuwanie powietrza: tak.
• Zabezpieczenie przed pracą na sucho: tak.
• Solidny rozruch: tak.
• Równoważenie hydrauliczne: tak, poprzez Grundfos GO.
• Rejestr zdarzeń i trendów: tak.
• Dopuszczenia: CE i VDE.
• Masa netto: 1,94 kg.
• Masa brutto: 2,16 kg.
• EAN: 5715467404432.

Inteligentna pompa obiegowa do grzejników i ogrzewania podłogowego

Grundfos ALPHA2 GO 25-60 180 łączy maksymalną wysokość podnoszenia 6 metrów z niskim poborem mocy od 3 do 37 W, zaawansowaną regulacją elektroniczną i bezpośrednią łącznością z Grundfos GO.

Tryby ciśnienia proporcjonalnego, ciśnienia stałego, stałego przepływu i stałej krzywej pozwalają dopasować ją do różnych obiegów, a AUTOADAPT upraszcza optymalizację pracy w instalacjach grzejnikowych i podłogowych.

Funkcje takie jak wykrywanie powietrza, zabezpieczenie przed pracą na sucho, solidny rozruch, równoważenie hydrauliczne i diagnostyka przez aplikację zapewniają dodatkowe narzędzia zarówno dla nowych instalacji, jak i do wymiany oraz modernizacji istniejących pomp obiegowych.
