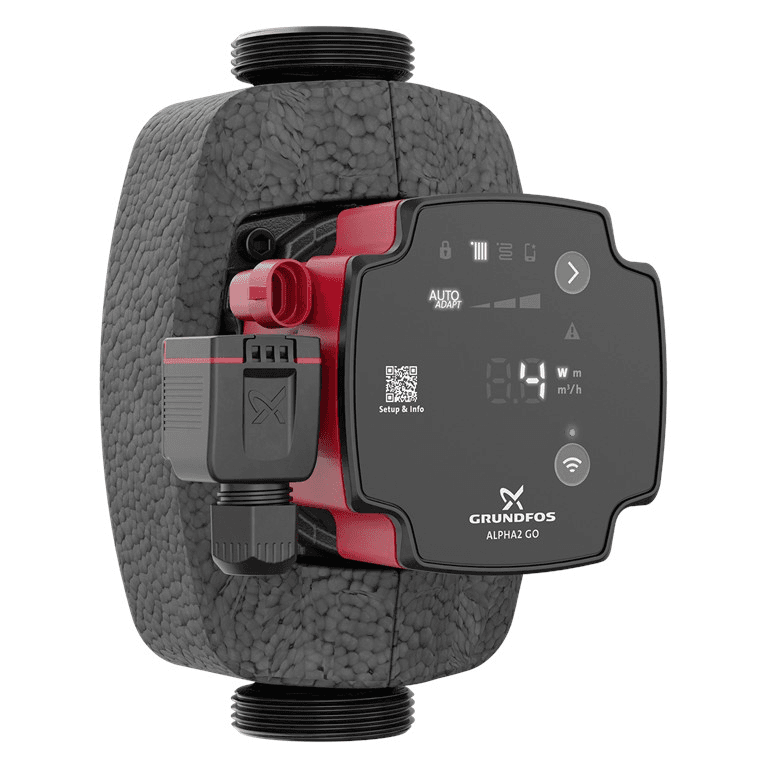

Pompa obiegowa Grundfos ALPHA2 GO 25-90 180

Pompa obiegowa Grundfos ALPHA2 GO 25-90 180, numer referencyjny 93074208, to elektroniczna pompa obiegowa o wysokiej sprawności, przeznaczona do instalacji grzewczych i klimatyzacyjnych. Oferuje maksymalną wysokość podnoszenia 9 metrów, nominalny przepływ 2,7 m³/h oraz modulowaną moc elektryczną od zaledwie 3 do 90 W. Gwintowane przyłącze G 1½", długość montażowa 180 mm oraz zaawansowane funkcje regulacji czynią ją wyjątkowo wszechstronnym rozwiązaniem zarówno do nowych instalacji, jak i do wymiany istniejących pomp obiegowych.

ALPHA2 GO wyróżnia się również łącznością z aplikacją Grundfos GO poprzez Bluetooth. Z poziomu aplikacji instalator może przeprowadzić prowadzone uruchomienie, wybrać tryb regulacji i punkt nastawy, sprawdzić dane pracy, uzyskać dostęp do historii zdarzeń, wykonać równoważenie hydrauliczne oraz korzystać z narzędzi diagnostycznych pompy.

Elektroniczna pompa obiegowa o maksymalnej wysokości podnoszenia 9 metrów

Grundfos ALPHA2 GO 25-90 została zaprojektowana do instalacji wymagających większej wydajności hydraulicznej w segmencie domowych i lekkich komercyjnych pomp obiegowych.

Referencja 93074208 oferuje maksymalną wysokość podnoszenia 9 m. Jej punkt nominalny wynosi około 2,7 m³/h przepływu i 6,14 m wysokości podnoszenia, choć rzeczywisty punkt pracy będzie zależał od oporów hydraulicznych oraz wybranego sposobu regulacji w danej instalacji.

Zintegrowana elektronika dostosowuje pracę silnika tak, aby zapewnić wymagany przepływ i ciśnienie, bez konieczności utrzymywania pompy stale na maksymalnej prędkości.

Inteligentne sterowanie AUTOADAPT

ALPHA2 GO posiada funkcję AUTOADAPT, opracowaną przez Grundfos w celu automatycznego dostosowania pracy pompy obiegowej do rzeczywistego zapotrzebowania cieplnego instalacji.

AUTOADAPT może pracować zarówno z regulacją ciśnienia proporcjonalnego, jak i stałego. Pompa analizuje warunki pracy i stopniowo wybiera najbardziej odpowiednią charakterystykę w ramach dostępnego zakresu.

Grundfos przewiduje AUTOADAPT do typowych zastosowań, takich jak:

• instalacje grzejnikowe,
• ogrzewanie podłogowe.

Zaawansowaną konfigurację AUTOADAPT wykonuje się za pomocą aplikacji Grundfos GO.

Różne tryby regulacji

ALPHA2 GO pozwala dostosować swoje działanie hydrauliczne do różnych typów instalacji dzięki kilku trybom sterowania.

• Ciśnienie proporcjonalne: ciśnienie spada, gdy zmniejsza się zapotrzebowanie na przepływ, i rośnie, gdy zapotrzebowanie wzrasta. Jest to szczególnie przydatne w obiegach grzejnikowych z zaworami termostatycznymi.
• Ciśnienie stałe: utrzymuje stabilną różnicę ciśnień niezależnie od liczby otwartych obiegów, dlatego jest szczególnie odpowiednie do ogrzewania podłogowego i rozdzielaczy z wieloma strefami.
• Stała charakterystyka: pompa pracuje według wybranej stałej prędkości lub charakterystyki.
• Stały przepływ: utrzymuje ustawiony przepływ niezależnie od zmian ciśnienia w obiegu.
• AUTOADAPT: automatycznie optymalizuje punkt pracy zgodnie z potrzebami systemu.
• Zewnętrzne sterowanie PWM: umożliwia modulację pompy przez zewnętrzny sterownik za pomocą zgodnego sygnału PWM.

Tryby zaawansowane i ich punkty nastawy można konfigurować za pomocą Grundfos GO.

Łączność Bluetooth z Grundfos GO

ALPHA2 GO ma wbudowany Bluetooth, który umożliwia bezpośrednią komunikację z aplikacją Grundfos GO z kompatybilnego urządzenia mobilnego.

Ta łączność zapewnia instalatorowi dodatkowe narzędzia do konfiguracji, diagnostyki i dokumentowania instalacji bez potrzeby stosowania zewnętrznych akcesoriów komunikacyjnych.

Do dostępnych funkcji należą:

• konfiguracja prowadzona,
• wybór trybu sterowania,
• obliczanie punktu nastawy,
• konfiguracja AUTOADAPT,
• odczyt danych pracy,
• rejestr zdarzeń i błędów,
• równoważenie hydrauliczne,
• aktualizacja oprogramowania pompy,
• generowanie dokumentacji uruchomieniowej.

Konfiguracja prowadzona ułatwiająca uruchomienie

Funkcja konfiguracji prowadzonej w Grundfos GO pomaga instalatorowi wybrać odpowiedni tryb regulacji i punkt nastawy dla konkretnych cech obiegu.

Aplikacja zadaje serię pytań dotyczących typu instalacji i na podstawie tych informacji proponuje odpowiednią konfigurację. Gdy AUTOADAPT nie jest najlepszym wyborem, Grundfos GO może również pomóc określić właściwy punkt nastawy.

Funkcja ta jest szczególnie przydatna podczas uruchamiania nowych instalacji oraz przy wymianie starych pomp obiegowych.

Zaprojektowana do wymiany pomp obiegowych

Grundfos opracował gamę ALPHA GO również z myślą o wymianie istniejących pomp obiegowych.

Aplikacja Grundfos GO zawiera funkcję wyszukiwania zamienników, która pozwala zidentyfikować tysiące istniejących modeli pomp obiegowych oraz sprawdzić zgodny zamiennik i zalecaną konfigurację.

ALPHA2 GO jest szczególnie przeznaczona do zastępowania samodzielnych pomp obiegowych oraz różnych zintegrowanych pomp Grundfos z kompatybilnych rodzin UPM3 i UPM4.

Wykrywanie powietrza i funkcja odpowietrzania

ALPHA2 GO posiada funkcję wykrywania powietrza. Po aktywacji przez Grundfos GO pompa może rozpoznać obecność powietrza wokół wirnika.

Po wykryciu powietrza może uruchomić specjalny tryb impulsowy, aby pomóc przemieścić je do punktów odpowietrzania instalacji.

Funkcja ta ułatwia uruchomienie i może pomóc w diagnozowaniu problemów z cyrkulacją związanych z obecnością powietrza w obiegu.

Zabezpieczenie przed pracą na sucho

Pompa ma zabezpieczenie przed pracą na sucho. Jeśli wykryje, że pracuje bez wystarczającej ilości cieczy, może się zatrzymać, aby chronić urządzenie i wyświetlić odpowiedni alarm.

Grundfos GO umożliwia odczyt kodów błędów i historii zdarzeń, co ułatwia identyfikację oraz usunięcie usterki.

Solidny rozruch

Gama ALPHA GO posiada funkcję solidnego rozruchu. Jeśli wirnik napotka opór lub pompa się zablokuje, silnik podejmuje kolejne próby uruchomienia z wykorzystaniem wysokiego momentu obrotowego, aby przywrócić pracę.

Cecha ta jest szczególnie przydatna po długich okresach bezczynności instalacji.

Dane i diagnostyka za pomocą aplikacji

ALPHA2 GO może przekazywać przez Grundfos GO różne dane związane z pracą, ułatwiając diagnostykę instalacji.

Do analizowanych parametrów należą:

• szacowany przepływ,
• wysokość podnoszenia lub ciśnienie,
• zużycie energii elektrycznej,
• temperatura wody,
• czas pracy,
• zdarzenia, ostrzeżenia i alarmy.

Historia zapisów pomaga instalatorowi zidentyfikować nieprawidłowe zachowania i sprawdzić rozwój pracy systemu.

Równoważenie hydrauliczne z Grundfos GO

ALPHA2 GO oferuje funkcje równoważenia hydraulicznego poprzez aplikację Grundfos GO.

Prawidłowe zrównoważenie instalacji pomaga właściwie rozdzielić przepływ między odbiorniki i obiegi, zapobiegając sytuacji, w której niektóre strefy otrzymują nadmiar wody, a inne mają zbyt mały przepływ.

Cecha ta jest szczególnie przydatna w instalacjach grzewczych z wieloma grzejnikami lub obiegami ogrzewania podłogowego.

Wysoka efektywność energetyczna

Pompa wyposażona jest w wysokosprawny silnik elektroniczny oraz zintegrowany falownik. Referencja 93074208 ma współczynnik efektywności energetycznej EEI 0,20.

Pobór mocy elektrycznej zmienia się od zaledwie 3 do 90 W w zależności od wybranego punktu pracy i zapotrzebowania hydraulicznego.

Ta modulacja pozwala ograniczyć zużycie energii w porównaniu z tradycyjnymi pompami obiegowymi pracującymi ze stałą prędkością niezależnie od zapotrzebowania.

Zasilanie jednofazowe 220-240 V

Grundfos ALPHA2 GO 25-90 180 pracuje z zasilaniem elektrycznym jednofazowym 220-240 V i 50/60 Hz.

Pobór prądu wynosi około 0,04-0,78 A, w zależności od warunków pracy.

Ochrona termiczna jest zarządzana elektronicznie, a silnik ma klasę izolacji F.

Długość montażowa 180 mm

Oznaczenie 180 w modelu odnosi się do odległości między przyłączami 180 mm, co jest typowym wymiarem w pompach obiegowych instalowanych w systemach grzewczych.

Cecha ta powinna zostać sprawdzona wraz ze średnicą przyłączy przed wymianą istniejącej pompy.

Przyłącza G 1½"

Pompa ma gwintowane przyłącza hydrauliczne G 1½" zgodne z ISO 228-1.

Ciśnienie nominalne przyłączy wynosi PN 10, co odpowiada maksymalnemu dopuszczalnemu ciśnieniu pracy pompy.

Maksymalne ciśnienie robocze 10 bar

ALPHA2 GO 25-90 180 jest przystosowana do pracy przy maksymalnym ciśnieniu systemowym 10 bar.

Należy ją instalować w obiegach hydraulicznych, których warunki projektowe i elementy zabezpieczające gwarantują, że ten limit nie zostanie przekroczony.

Temperatura cieczy od -10 do 95 °C

Dla referencji 93074208 Grundfos określa zakres temperatury pompowanej cieczy od -10 do 95 °C.

Pozwala to stosować pompę w różnych zamkniętych obiegach grzewczych i klimatyzacyjnych, o ile medium, temperatura i pozostałe elementy instalacji są kompatybilne.

Dopuszczalna temperatura otoczenia pracy wynosi od 0 do 55 °C.

Korpus pompy z żeliwa

Korpus hydrauliczny wykonano z żeliwa EN-GJL-150, materiału powszechnie stosowanego w pompach obiegowych przeznaczonych do zamkniętych obiegów grzewczych.

Wirnik wykonano z wzmocnionego materiału kompozytowego, co pomaga połączyć niską masę i wytrzymałość w całym układzie hydraulicznym.

Ta wersja nie jest przeznaczona do cyrkulacji sanitarnej wody pitnej.

Dane techniczne Grundfos 93074208

• Marka: Grundfos.
• Seria: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Numer referencyjny: 93074208.
• Typ: elektroniczna pompa obiegowa.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Nominalny przepływ: 2,7 m³/h.
• Nominalna wysokość podnoszenia: 6,14 m.
• Maksymalna wysokość podnoszenia: 9 m.
• Długość montażowa: 180 mm.
• Przyłącza: G 1½".
• Ciśnienie nominalne przyłącza: PN 10.
• Maksymalne ciśnienie pracy: 10 bar.
• Temperatura cieczy: od -10 do 95 °C.
• Temperatura otoczenia: od 0 do 55 °C.
• Zasilanie: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalna pobierana moc: 3 W.
• Maksymalna pobierana moc: 90 W.
• Pobór prądu: 0,04-0,78 A.
• Współczynnik efektywności energetycznej EEI: 0,20.
• Falownik: zintegrowany.
• Zabezpieczenie termiczne: elektroniczne.
• Stopień ochrony: IP44.
• Klasa izolacji: F.
• Materiał korpusu: żeliwo EN-GJL-150.
• Materiał wirnika: wzmocniony materiał kompozytowy.
• AUTOADAPT: tak.
• Ciśnienie proporcjonalne: tak.
• Ciśnienie stałe: tak.
• Stała charakterystyka: tak.
• Stały przepływ: tak.
• Zewnętrzne sterowanie PWM: tak.
• Bluetooth: wbudowany.
• Zgodność z Grundfos GO: tak.
• Konfiguracja prowadzona: tak.
• Wykrywanie i odpowietrzanie powietrza: tak.
• Zabezpieczenie przed pracą na sucho: tak.
• Rejestr ostrzeżeń i alarmów: tak.
• Równoważenie hydrauliczne: tak, przez Grundfos GO.
• Masa netto: około 1,93 kg.
• Masa brutto: około 2,14 kg.
• EAN: 5715467404357.

Inteligentna pompa obiegowa do ogrzewania i klimatyzacji

Grundfos ALPHA2 GO 25-90 180 łączy wysoką wydajność hydrauliczną z zaawansowaną regulacją elektroniczną i łącznością mobilną. Jej maksymalna wysokość podnoszenia 9 m, modulowana moc od 3 do 90 W oraz różne tryby regulacji pozwalają dopasować ją do instalacji z grzejnikami, ogrzewaniem podłogowym i innymi zamkniętymi obiegami grzewczymi oraz klimatyzacyjnymi.

Integracja z Grundfos GO dodaje konfigurację prowadzoną, AUTOADAPT, równoważenie hydrauliczne, wykrywanie powietrza, diagnostykę i rejestr danych, zapewniając instalatorowi narzędzia zarówno do uruchomienia, jak i do konserwacji oraz wymiany istniejących pomp obiegowych.
