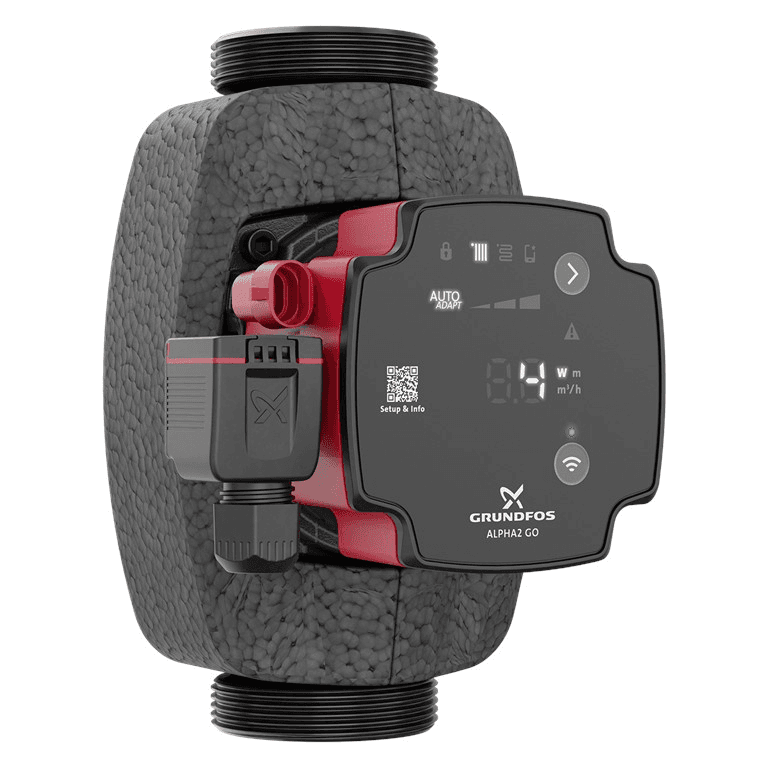

Pompa obiegowa Grundfos ALPHA2 GO 32-60 180

Pompa obiegowa Grundfos ALPHA2 GO 32-60 180, numer referencyjny 93074214, to wysokosprawna elektroniczna pompa obiegowa przeznaczona do tłoczenia wody w instalacjach grzewczych i klimatyzacyjnych. Oferuje maksymalną wysokość podnoszenia 6 metrów, nominalny przepływ 1,9 m³/h, modulowaną moc elektryczną od zaledwie 3 do 37 W, gwintowane przyłącza G 2" oraz długość montażową 180 mm.

ALPHA2 GO oferuje zaawansowane funkcje regulacji i uruchamiania, w tym AUTOADAPT, ciśnienie proporcjonalne, ciśnienie stałe, przepływ stały, stałą charakterystykę oraz wejście PWM. Dodatkowo można ją bezpośrednio połączyć z aplikacją Grundfos GO, co ułatwia konfigurację z przewodnikiem, równoważenie hydrauliczne, wymianę istniejących pomp obiegowych, wykrywanie powietrza oraz diagnostykę instalacji.

Pompa obiegowa o maksymalnej wysokości podnoszenia 6 metrów

Grundfos ALPHA2 GO 32-60 180 zapewnia maksymalną wysokość podnoszenia 6 m. Dla numeru 93074214 Grundfos określa punkt nominalny 1,9 m³/h przepływu i 3,26 m wysokości podnoszenia.

Rzeczywisty punkt pracy zależy od oporów hydraulicznych obiegu, wymaganego przepływu oraz wybranego trybu regulacji.

Dzięki elektronicznie komutowanemu silnikowi i zintegrowanemu falownikowi pompa może płynnie dostosowywać prędkość i pobór mocy do rzeczywistych potrzeb instalacji.

Inteligentne sterowanie AUTOADAPT

ALPHA2 GO posiada funkcję AUTOADAPT, zaprojektowaną do automatycznej optymalizacji punktu pracy pompy w zależności od zapotrzebowania cieplnego systemu.

AUTOADAPT jest dostępny zarówno dla ciśnienia proporcjonalnego, jak i stałego, dzięki czemu instalator nie musi ręcznie wybierać jednego punktu nastawy.

Grundfos przewiduje AUTOADAPT do typowych zastosowań, takich jak instalacje grzewcze z grzejnikami oraz obiegi ogrzewania podłogowego.

Różne tryby regulacji

Grundfos ALPHA2 GO pozwala dostosować pracę hydrauliczną do różnych typów obiegów dzięki kilku trybom sterowania:

• Ciśnienie proporcjonalne: dostosowuje ciśnienie różnicowe wraz ze zmianą wymaganego przepływu, szczególnie polecane w instalacjach grzejnikowych z zaworami termostatycznymi.
• Ciśnienie stałe: utrzymuje stabilne ciśnienie różnicowe mimo zmian przepływu, co jest szczególnie przydatne w instalacjach ogrzewania podłogowego i systemach z rozdzielaczami.
• Przepływ stały: reguluje pracę tak, aby utrzymać ustawiony przepływ.
• Stała charakterystyka: umożliwia pracę według wybranej stałej krzywej.
• AUTOADAPT: automatycznie optymalizuje punkt nastawy pompy.
• Sterowanie PWM: umożliwia regulację prędkości z poziomu kompatybilnego sterownika zewnętrznego.

Wejście PWM do sterowania zewnętrznego

ALPHA2 GO posiada wejście PWM, dzięki czemu zewnętrzny system może precyzyjnie sterować prędkością pompy obiegowej za pomocą kompatybilnego sygnału.

Funkcja ta jest szczególnie interesująca, gdy pompa jest integrowana z kotłami, pompami ciepła lub innymi źródłami ciepła zdolnymi do bezpośredniego sterowania elektroniczną pompą obiegową.

Bezpośrednie połączenie z Grundfos GO

ALPHA2 GO można bezpośrednio połączyć z aplikacją Grundfos GO, zapewniając instalatorowi dodatkowe narzędzia do montażu, uruchomienia i konserwacji.

Bezpośrednia komunikacja umożliwia dostęp z kompatybilnego urządzenia mobilnego do różnych funkcji, w tym:

• Konfiguracji z przewodnikiem.
• Wybór trybu sterowania.
• Obliczanie i ustawianie punktu nastawy.
• AUTOADAPT.
• Równoważenie hydrauliczne.
• Wykrywanie i odpowietrzanie.
• Odczyt danych pracy.
• Rejestr zdarzeń, ostrzeżeń i alarmów.
• Dane historyczne pracy.
• Wsparcie przy wymianie innych pomp obiegowych.

Konfiguracja z przewodnikiem dla precyzyjnego uruchomienia

Grundfos GO zawiera funkcję konfiguracji z przewodnikiem dla ALPHA2 GO. Instalator wprowadza podstawowe informacje o obiegu, a aplikacja pomaga dobrać odpowiedni tryb sterowania i punkt nastawy.

W wielu zastosowaniach zalecanym ustawieniem może być AUTOADAPT. Gdy ten tryb nie jest najbardziej odpowiedni, aplikacja pomaga obliczyć konkretny punkt nastawy zgodnie z warunkami hydraulicznymi systemu.

Szczególnie polecana do wymiany pomp obiegowych

Seria ALPHA2 GO została opracowana również po to, aby ułatwić wymianę istniejących pomp obiegowych.

Za pomocą Grundfos GO można zidentyfikować starą pompę obiegową i sprawdzić, który model ALPHA GO będzie odpowiednim zamiennikiem. ALPHA2 GO jest szczególnie przygotowana do zastępowania zarówno pomp wolnostojących, jak i wybranych modeli zintegrowanych z rodzin UPM3 i UPM4.

W przypadku zgodnych zamienników aplikacja umożliwia odtworzenie charakterystyk pracy wymienianej pompy, ułatwiając dopasowanie nowego urządzenia do istniejącego systemu.

Wykrywanie i odpowietrzanie

ALPHA2 GO posiada funkcję wykrywania powietrza, którą można aktywować za pomocą Grundfos GO.

Gdy pompa wykryje powietrze wokół wirnika, tymczasowo zmienia sposób pracy poprzez impulsy, aby pomóc przemieścić je do urządzeń odpowietrzających instalacji.

Funkcja ta ułatwia uruchomienie i pomaga wykrywać problemy hydrauliczne związane z obecnością powietrza. Nie zastępuje jednak prawidłowego projektu i odpowietrzenia całej instalacji.

Zabezpieczenie przed pracą na sucho

Pompa obiegowa posiada zabezpieczenie przed pracą na sucho. Jeśli wykryje niewystarczającą ilość cieczy wokół wirnika, elektronika może zatrzymać pompę w celu jej ochrony.

Incydent może być widoczny poprzez sygnalizację alarmową i zostaje zapisany w systemie zdarzeń ALPHA2 GO, co ułatwia diagnostykę.

Solidny rozruch przy zablokowaniu

Funkcja Robust Startup została zaprojektowana tak, aby ograniczać problemy z rozruchem spowodowane zanieczyszczeniami, magnetytem lub osadami kamienia.

Jeśli wirnik napotka opór, silnik podejmuje kolejne próby, wykorzystując maksymalny dostępny moment obrotowy, aby odzyskać ruch.

Funkcja ta jest szczególnie przydatna po długich okresach bezczynności instalacji grzewczej.

Wał i łożyska ceramiczne

ALPHA2 GO wykorzystuje ceramiczny wał i łożyska, komponenty zaprojektowane tak, aby podczas pracy zużywały się w mniejszym stopniu.

Mniejsza zmienność luzów wewnętrznych w czasie pomaga utrzymać stabilną pracę i ograniczyć hałas związany ze zużyciem mechanicznym.

Rejestr zdarzeń i diagnostyka

Połączenie z Grundfos GO umożliwia przeglądanie informacji historycznych, co ułatwia konserwację i diagnostykę.

Wśród dostępnych danych znajdują się trendy dotyczące:

• Przepływu.
• Wysokości podnoszenia.
• Szacowanej temperatury medium.
• Czasu trwania cykli pracy.
• Ostrzeżeń i alarmów.

Dane te pomagają instalatorowi analizować zachowanie hydrauliczne systemu i lokalizować możliwe nieprawidłowości.

Równoważenie hydrauliczne z Grundfos GO

ALPHA2 GO umożliwia wykonywanie równoważenia hydraulicznego wspieranego przez aplikację Grundfos GO.

Prawidłowo zrównoważony system rozdziela wymagany przepływ pomiędzy poszczególne odbiorniki lub obiegi, pomagając uniknąć stref z nadmiarem lub niedoborem cyrkulacji.

Funkcja ta jest szczególnie praktyczna w instalacjach z wieloma grzejnikami lub obiegami ogrzewania podłogowego.

Wysoka efektywność energetyczna z EEI 0,18

Numer 93074214 ma współczynnik efektywności energetycznej EEI 0,18.

Pobór mocy elektrycznej regulowany jest w zakresie:

• Moc minimalna: 3 W.
• Moc maksymalna: 37 W.

Dzięki automatycznemu dostosowaniu pracy do potrzeb hydraulicznych obiegu pompa unika ciągłej pracy z maksymalną mocą, gdy zapotrzebowanie jest mniejsze.

Zasilanie jednofazowe 220-240 V

Grundfos ALPHA2 GO 32-60 180 pracuje przy jednofazowym zasilaniu 220-240 V i 50/60 Hz.

Pobór prądu wynosi około 0,04 do 0,40 A.

Pompa posiada elektroniczne zabezpieczenie termiczne i klasę izolacji F.

Szybkie podłączenie elektryczne

Grundfos wyposaża ALPHA2 GO w beznarzędziowe złącze instalacyjne, opracowane w celu uproszczenia i przyspieszenia okablowania podczas nowej instalacji lub wymiany.

Funkcja ta jest szczególnie przydatna dla profesjonalnych instalatorów, którzy często wymieniają pompy obiegowe.

Przyłącza hydrauliczne G 2"

Numer 93074214 wykorzystuje gwintowane przyłącza G 2" zgodne z normą ISO 228-1.

Jest to ważna różnica w stosunku do wersji ALPHA2 GO 25-60, które mają przyłącza G 1½". Przed wymianą należy sprawdzić zarówno rozmiar przyłączy, jak i długość montażową.

Długość montażowa 180 mm

Oznaczenie 180 w modelu odnosi się do odległości między przyłączami 180 mm.

Wymiar ten ułatwia integrację z wieloma systemami grzewczymi i klimatyzacyjnymi i należy go szczególnie sprawdzić, gdy pompa zastępuje już zainstalowaną pompę obiegową.

Maksymalne ciśnienie robocze 10 bar

Pompa została zaprojektowana do maksymalnego ciśnienia roboczego 10 bar.

Przyłącza hydrauliczne mają klasę PN 10, dlatego instalacja musi być zaprojektowana tak, aby podczas pracy nie przekraczać tego limitu.

Temperatura cieczy od 2 do 110 °C

Grundfos określa dla numeru 93074214 zakres temperatury cieczy od 2 do 110 °C.

Dopuszczalna temperatura otoczenia wokół pompy wynosi od 0 do 55 °C.

Warunki te pozwalają na zastosowanie w różnych zamkniętych obiegach grzewczych i klimatyzacyjnych, o ile medium i pozostałe elementy systemu są kompatybilne.

Korpus pompy z żeliwa

Korpus hydrauliczny wykonano z żeliwa EN-GJL-150, materiału powszechnie stosowanego w pompach obiegowych przeznaczonych do obiegów zamkniętych.

Wirnik wykonano z wzmocnionego materiału kompozytowego z PES i włóknem szklanym.

Stopień ochrony IP44

Grundfos ALPHA2 GO 32-60 180 ma stopień ochrony IP44.

Instalację należy wykonać zgodnie z dozwolonymi pozycjami montażu, warunkami otoczenia oraz wskazówkami elektrycznymi określonymi przez Grundfos.

Dane techniczne Grundfos 93074214

• Marka: Grundfos.
• Seria: ALPHA2 GO.
• Model: ALPHA2 GO 32-60 180.
• Numer referencyjny: 93074214.
• Typ: wysokosprawna elektroniczna pompa obiegowa.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Nominalny przepływ: 1,9 m³/h.
• Nominalna wysokość podnoszenia: 3,26 m.
• Maksymalna wysokość podnoszenia: 6 m.
• Długość montażowa: 180 mm.
• Typ przyłącza: gwintowane G.
• Rozmiar przyłącza: G 2".
• Norma przyłącza: ISO 228-1.
• Ciśnienie nominalne: PN 10.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura cieczy: 2-110 °C.
• Temperatura otoczenia: 0-55 °C.
• Zasilanie: 1 x 220-240 V.
• Częstotliwość: 50/60 Hz.
• Minimalny pobór mocy: 3 W.
• Maksymalny pobór mocy: 37 W.
• Minimalny prąd: 0,04 A.
• Maksymalny prąd: 0,40 A.
• Współczynnik efektywności energetycznej EEI: 0,18.
• Falownik: zintegrowany.
• Zabezpieczenie termiczne: elektroniczne.
• Stopień ochrony: IP44.
• Klasa izolacji: F.
• Materiał korpusu: żeliwo EN-GJL-150.
• Materiał wirnika: wzmocniony kompozyt.
• Ciśnienie proporcjonalne: tak.
• Ciśnienie stałe: tak.
• Przepływ stały: tak.
• Stała charakterystyka: tak.
• AUTOADAPT: tak.
• Wejście PWM: tak.
• Kompatybilna z Grundfos GO: tak.
• Konfiguracja z przewodnikiem: tak.
• Wykrywanie i odpowietrzanie: tak.
• Zabezpieczenie przed pracą na sucho: tak.
• Solidny rozruch: tak.
• Równoważenie hydrauliczne: tak, przez Grundfos GO.
• Rejestr zdarzeń i trendów: tak.
• Orientacja głowicy: 9H.
• Homologacje: CE i VDE.
• Masa netto: 2,09 kg.
• Masa brutto: 2,27 kg.
• EAN: 5715467404418.

Inteligentna pompa obiegowa do ogrzewania i klimatyzacji

Grundfos ALPHA2 GO 32-60 180 łączy maksymalną wysokość podnoszenia 6 metrów, przyłącze G 2", długość montażową 180 mm i niski pobór mocy od 3 do 37 W z inteligentnymi funkcjami serii ALPHA2 GO.

Regulacja poprzez ciśnienie proporcjonalne, ciśnienie stałe, przepływ stały, stałą charakterystykę i AUTOADAPT pozwala dopasować ją do różnych obiegów hydraulicznych, a wejście PWM ułatwia integrację ze sterowaniem zewnętrznym.

Konfiguracja z przewodnikiem, wykrywanie powietrza, zabezpieczenie przed pracą na sucho, równoważenie hydrauliczne oraz diagnostyka przez Grundfos GO zapewniają instalatorowi dodatkowe narzędzia, czyniąc ją wyjątkowo kompletnym rozwiązaniem zarówno do nowych instalacji, jak i do wymiany oraz modernizacji istniejących pomp obiegowych.
