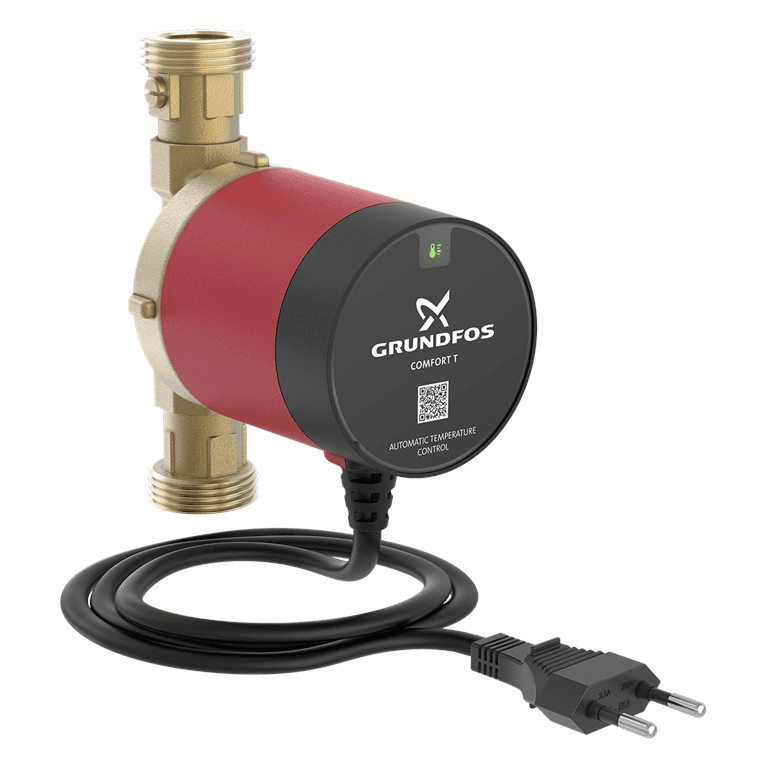

Pompa obiegowa Grundfos COMFORT 15-14 BX T

Pompa cyrkulacyjna Grundfos COMFORT 15-14 BX T, numer referencyjny 93094846, została zaprojektowana do recyrkulacji ciepłej wody użytkowej w instalacjach mieszkaniowych. Jej działanie utrzymuje ciepłą wodę w obiegu przez przewód powrotny, aby skrócić czas oczekiwania na CWU w punktach poboru i ograniczyć ilość wody marnowanej do momentu osiągnięcia żądanej temperatury.

Ta wersja BX T łączy mosiężny korpus pompy, odpowiedni do wody pitnej, z zintegrowanym zaworem odcinającym i zaworem zwrotnym, zewnętrznym przyłączem G 1 oraz automatycznym sterowaniem temperaturą. Wyposażona jest także w energooszczędny silnik z magnesami trwałymi, zintegrowany czujnik temperatury, zabezpieczenie przed pracą na sucho oraz izolację termiczną korpusu pompy.

Pompa cyrkulacyjna do recyrkulacji ciepłej wody użytkowej

Grundfos COMFORT 15-14 BX T została zaprojektowana specjalnie do obiegów recyrkulacji ciepłej wody użytkowej. Pompa tłoczy wodę między źródłem ciepła lub zasobnikiem a punktami poboru przez linię powrotną, pomagając utrzymać dostępność ciepłej wody w instalacji.

Grundfos podaje, że pompy COMFORT są przeznaczone do budynków mieszkalnych i w zależności od układu rur mogą być również stosowane w niektórych większych instalacjach mieszkaniowych.

Automatyczne sterowanie temperaturą

Litera T oznacza tę wersję jako pompę wyposażoną w sterowanie temperaturą. COMFORT stale mierzy temperaturę wody za pomocą zintegrowanego czujnika i automatycznie dostosowuje punkty załączania i wyłączania.

Nie wymaga ręcznego programowania temperatury włączenia lub wyłączenia. Elektronika wyznacza granice pracy na podstawie maksymalnej temperatury wykrytej w obiegu.

Dla przykładu Grundfos podaje, że jeśli maksymalna temperatura wykryta w systemie wynosi 45 stopni Celsjusza, pompa może zatrzymać się, gdy woda przekroczy około 41 stopni Celsjusza, i ponownie uruchomić się, gdy spadnie poniżej około 38 stopni Celsjusza.

Maksymalna temperatura systemu jest ponownie oceniana okresowo, dzięki czemu sterowanie dostosowuje się do rzeczywistych warunków instalacji.

Wersja T bez timera i bez AUTOADAPT

COMFORT 15-14 BX T należy odróżnić od wariantów TDT i TA z tej samej rodziny. Ten model oferuje konkretnie automatyczne sterowanie temperaturą.

• COMFORT T: sterowanie temperaturą.
• COMFORT TDT: sterowanie za pomocą timera i temperatury.
• COMFORT TA: sterowanie AUTOADAPT oparte na zwyczajach poboru i temperaturze.

Numer referencyjny 93094846 odpowiada wersji BX T, dlatego nie zawiera cyfrowego timera z wariantu TDT ani funkcji uczenia nawyków z wersji TA.

Maksymalny przepływ 0,5 metra sześciennego na godzinę

Seria COMFORT 15-14 oferuje parametry hydrauliczne dobrane specjalnie do obiegów recyrkulacji CWU:

• Maksymalny przepływ: 0,5 metra sześciennego na godzinę.
• Maksymalna wysokość podnoszenia: 1,2 metra.
• Maksymalne ciśnienie wyjściowe: 10 bar.
• Minimalne ciśnienie na wejściu: 0,05 bar.

Parametry te pozwalają utrzymać niezbędną cyrkulację w domowych obiegach powrotnych ciepłej wody bez stosowania pompy przewymiarowanej do tego zastosowania.

Pobór mocy elektrycznej tylko 5 do 7 watów

Grundfos COMFORT wykorzystuje silnik z magnesami trwałymi, zaprojektowany z myślą o niskim zużyciu energii elektrycznej.

• Pobór mocy: od 5 do 7 watów.
• Zasilanie: 1 × 230 V.
• Częstotliwość: 50/60 Hz.
• Klasa urządzenia: podwójna izolacja.
• Stopień ochrony: IP44.

Pompa dostarczana jest z przewodem zasilającym o długości około 1,5 metra oraz wtyczką, co ułatwia podłączenie elektryczne podczas instalacji.

Silnik z wirnikiem kulowym

COMFORT wykorzystuje konstrukcję z wirnikiem kulowym. Grundfos stosuje tę budowę, aby zmniejszyć ryzyko blokowania spowodowanego osadami kamienia i ułatwić pracę z wodą o różnej twardości.

Producent podaje, że pompa może pracować z wodą o twardości bez określonego limitu, co jest szczególnie istotne w instalacjach CWU w regionach z twardą wodą.

Zabezpieczenie przed pracą na sucho

Pompa posiada elektroniczne zabezpieczenie przed pracą na sucho. Jeśli urządzenie pracuje głównie na powietrzu, elektronika wielokrotnie zatrzymuje wirnik, aby chronić łożysko.

Po prawidłowym napełnieniu i odpowietrzeniu obiegu pompa może powrócić do normalnej pracy.

Mosiężny korpus do wody pitnej

Korpus hydrauliczny wykonany jest z mosiądzu, materiału stosowanego przez Grundfos w tej rodzinie do kontaktu z wodą pitną.

Pompa posiada również dopuszczenia do zastosowań z wodą pitną, takie jak UBA, WRAS i ACS, a także certyfikaty bezpieczeństwa CE i VDE.

Zintegrowany zawór odcinający i zwrotny

Oznaczenie BX identyfikuje wersję fabrycznie wyposażoną w:

• zintegrowany zawór odcinający.
• zintegrowany zawór zwrotny.

Zawory te ułatwiają montaż i prace serwisowe. Zawór zwrotny zapobiega przepływowi wstecznemu, natomiast zawór odcinający pozwala odizolować pompę podczas określonych czynności.

Zewnętrzne przyłącze G 1

Numer referencyjny 93094846 posiada zewnętrzne przyłącza G 1 oraz długość montażową 140 milimetrów.

• Przyłącze: gwint zewnętrzny G 1.
• Długość między przyłączami: 140 milimetrów.
• Przybliżona masa netto: 1,14 kilograma.
• Przybliżona masa brutto: 1,24 kilograma.

Parametry te należy sprawdzić względem dostępnej przestrzeni i istniejących przyłączy, gdy pompa jest stosowana jako zamiennik innej pompy cyrkulacyjnej.

Temperatura wody do 95 stopni Celsjusza

Grundfos określa szeroki zakres temperatur dla tłoczonej cieczy:

• Minimalna temperatura cieczy: 2 stopnie Celsjusza.
• Maksymalna temperatura cieczy: 95 stopni Celsjusza.

Pompa przeznaczona jest wyłącznie do cyrkulacji wody pitnej w warunkach określonych przez producenta.

Niski poziom hałasu

Silnik z magnesami trwałymi i konstrukcja wirnika zapewniają cichą pracę. Grundfos podaje poziom hałasu równy lub niższy niż 22 dB(A).

Tak niski poziom akustyczny jest szczególnie odpowiedni do instalacji mieszkaniowych, gdzie pompa może znajdować się blisko stref użytkowanych przez domowników.

Izolacja termiczna w zestawie

Pompa dostarczana jest z osłoną izolacyjną dla korpusu pompy. Element ten pomaga ograniczyć straty ciepła z mosiężnego korpusu do otoczenia.

Sterowanie temperaturą uzupełnia tę funkcję, zapobiegając ciągłej pracy pompy, gdy woda w obiegu utrzymuje wystarczającą temperaturę.

Ograniczenie strat ciepła dzięki sterowaniu temperaturą

W porównaniu z pompą cyrkulacyjną pracującą nieprzerwanie przez 24 godziny na dobę, Grundfos podaje, że tryb sterowania temperaturą może pomóc ograniczyć straty ciepła związane z recyrkulacją.

Według danych porównawczych opublikowanych przez producenta dla serii COMFORT, sterowanie T może zmniejszyć straty ciepła recyrkulacji o około 25% w porównaniu z pracą ciągłą, choć rzeczywiste oszczędności zależą od instalacji, izolacji, temperatur i nawyków poboru.

Kompaktowa instalacja

Kompaktowa konstrukcja ułatwia montaż w ograniczonej przestrzeni. Grundfos dopuszcza różne orientacje głowicy, pod warunkiem zachowania pozycji i wymagań wskazanych w instrukcji instalacji.

W przypadku wersji ze sterowaniem temperaturą Grundfos zaleca, aby czujnik nie był bezpośrednio narażony na ciepło źródła CWU. Między innymi określa minimalną odległość około 50 centymetrów od podgrzewacza wody.

Montaż i uruchomienie

Przed uruchomieniem pompy obieg należy prawidłowo napełnić, przepłukać i odpowietrzyć, aby usunąć powietrze.

COMFORT posiada zabezpieczenie przed pracą na sucho, jednak producent podkreśla, że nie należy traktować tej funkcji jako zastępstwa prawidłowego uruchomienia instalacji.

Podczas montażu należy również zachować kierunek przepływu wskazany na korpusie pompy.

Łatwa konserwacja

Rozbieralna konstrukcja umożliwia oddzielenie głowicy od obudowy w celu czyszczenia. Wirnik można wyjąć, aby usunąć ewentualne osady kamienia zgodnie z instrukcją konserwacji Grundfos.

Zintegrowany zawór odcinający w wersji BX upraszcza niektóre czynności przy silniku bez konieczności całkowitego opróżniania obiegu.

Zastosowania Grundfos COMFORT 15-14 BX T

Pompa przeznaczona jest przede wszystkim do obiegów recyrkulacji CWU w instalacjach mieszkaniowych z linią powrotną.

Może być stosowana w instalacjach z różnymi systemami przygotowania ciepłej wody, o ile konfiguracja hydrauliczna jest zgodna i zachowane są warunki pracy określone przez Grundfos.

Zawartość dostawy

Zgodnie z dokumentacją Grundfos dostawa obejmuje:

• pompę cyrkulacyjną COMFORT 15-14 BX T.
• zintegrowany przewód elektryczny z wtyczką.
• osłonę izolacyjną dla korpusu pompy.
• zintegrowany zawór odcinający w wersji BX.
• zintegrowany zawór zwrotny w wersji BX.
• krótką instrukcję montażu i obsługi.

Dane techniczne Grundfos COMFORT 15-14 BX T

• Marka: Grundfos.
• Seria: COMFORT.
• Model: COMFORT 15-14 BX T.
• Numer referencyjny: 93094846.
• Zastosowanie: recyrkulacja ciepłej wody użytkowej.
• Czynnik: woda pitna.
• Tryb sterowania: automatyczne sterowanie temperaturą.
• Czujnik temperatury: zintegrowany.
• Maksymalny przepływ: 0,5 metra sześciennego na godzinę.
• Maksymalna wysokość podnoszenia: 1,2 metra.
• Temperatura cieczy: od 2 do 95 stopni Celsjusza.
• Maksymalne ciśnienie wyjściowe: 10 bar.
• Minimalne ciśnienie na wejściu: 0,05 bar.
• Materiał korpusu: mosiądz.
• Przyłącze: G 1 zewnętrzne.
• Długość montażowa: 140 milimetrów.
• Zawór zwrotny: zintegrowany.
• Zawór odcinający: zintegrowany.
• Silnik: magnesy trwałe.
• Konstrukcja wirnika: kulowa.
• Pobór mocy: od 5 do 7 watów.
• Napięcie: 230 V.
• Częstotliwość: 50/60 Hz.
• Klasa elektryczna: podwójna izolacja.
• Stopień ochrony: IP44.
• Poziom hałasu: równy lub niższy niż 22 dB(A).
• Zabezpieczenie przed pracą na sucho: tak.
• Dopuszczalna twardość wody: bez limitu określonego przez Grundfos.
• Przewód zasilający: około 1,5 metra z wtyczką.
• Izolacja korpusu: w zestawie.
• Przybliżona masa netto: 1,14 kilograma.
• Dopuszczenia do wody pitnej: UBA, WRAS i ACS.
• Certyfikaty bezpieczeństwa: CE i VDE.

Recyrkulacja CWU z automatycznym sterowaniem i niskim zużyciem energii

Grundfos COMFORT 15-14 BX T łączy w kompaktowym urządzeniu najważniejsze funkcje potrzebne w domowej instalacji recyrkulacji ciepłej wody: mosiężny korpus do wody pitnej, automatyczne sterowanie temperaturą, zawór zwrotny, zawór odcinający, zabezpieczenie przed pracą na sucho oraz silnik z magnesami trwałymi o poborze mocy zaledwie 5 do 7 watów.

Przyłącze G 1, długość montażowa 140 milimetrów, cicha praca i automatyczna regulacja temperatury sprawiają, że numer 93094846 jest szczególnie praktycznym rozwiązaniem dla instalacji CWU, które mają zapewniać szybki dostęp do ciepłej wody i unikać niepotrzebnej ciągłej pracy pompy.
