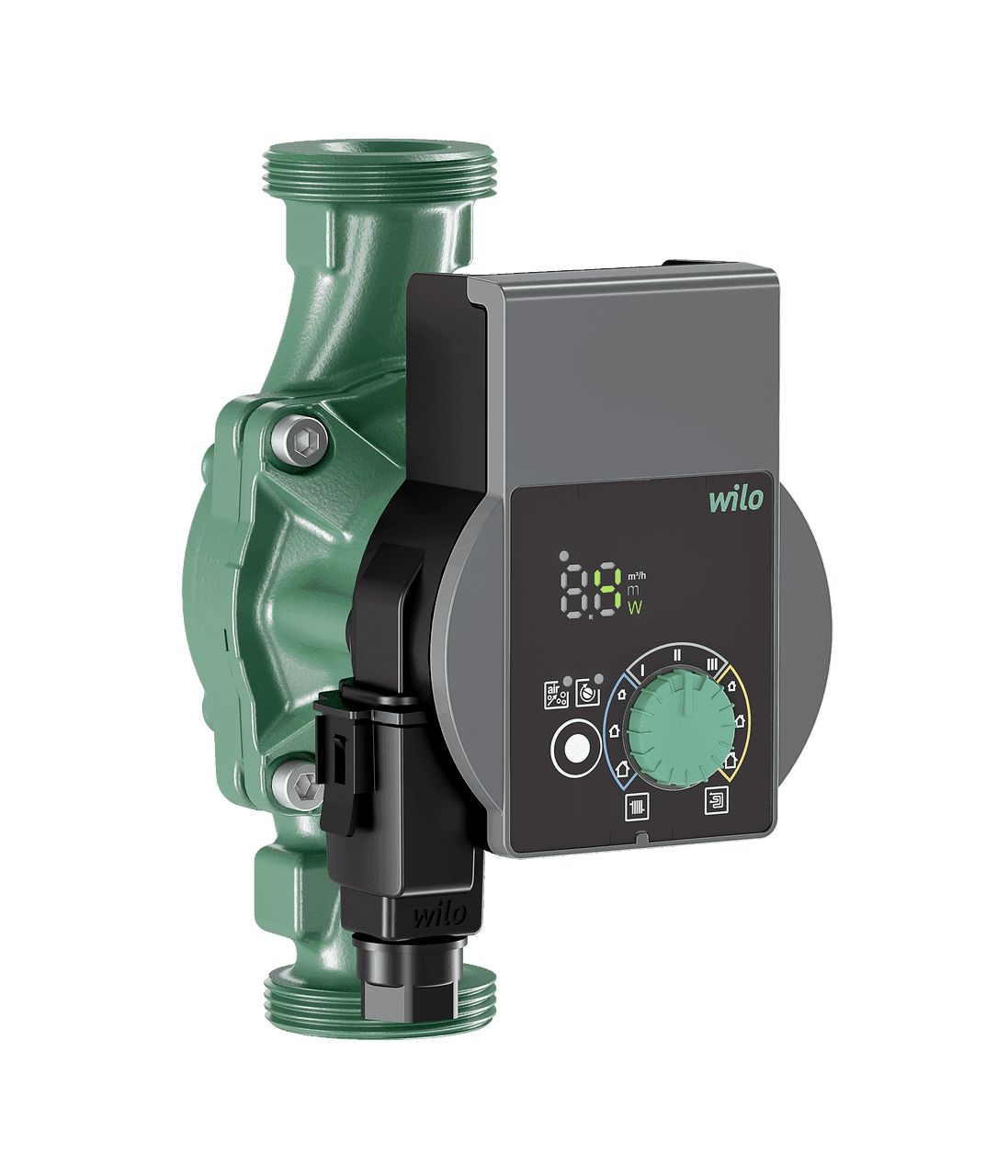

Pompa obiegowa Wilo Yonos PICO 25/1-6-130

Pompa obiegowa Wilo Yonos PICO 25/1-6-130, numer referencyjny 4215516, to elektroniczna pompa o wysokiej sprawności z mokrym wirnikiem, przeznaczona do cyrkulacji wody w instalacjach grzewczych i klimatyzacyjnych. Oferuje maksymalny przepływ 3,6 metra sześciennego na godzinę, maksymalną wysokość podnoszenia 6 metrów oraz wyjątkowo kompaktową długość montażową 130 milimetrów.

Wyposażona w silnik synchroniczny w technologii ECM oraz zintegrowaną regulację elektroniczną, dostosowuje swoją pracę do potrzeb hydraulicznych instalacji. Umożliwia wybór zmiennego ciśnienia różnicowego, stałego ciśnienia różnicowego lub stałej prędkości z trzema charakterystykami, dzięki czemu można ją dopasować zarówno do systemów grzejnikowych, jak i ogrzewania podłogowego.

Elektroniczna pompa obiegowa Wilo Yonos PICO 25/1-6-130

Yonos PICO to pompa obiegowa z mokrym wirnikiem, bezobsługowa i z połączeniem gwintowanym. Została opracowana z myślą o efektywnej cyrkulacji wody w systemach hydraulicznych budynków, automatycznie dostosowując moc silnika do wybranego trybu regulacji.

Jej format 130 milimetrów między przyłączami jest szczególnie przydatny w instalacjach, gdzie dostępna przestrzeń jest ograniczona, a także ułatwia wymianę istniejących pomp o tej samej długości montażowej.

Maksymalny przepływ 3,6 metra sześciennego na godzinę

Wilo Yonos PICO 25/1-6-130 zapewnia maksymalny przepływ 3,6 metra sześciennego na godzinę. Rzeczywisty przepływ zależy od strat ciśnienia w obiegu, wybranej wysokości podnoszenia oraz skonfigurowanego trybu regulacji.

Zintegrowana elektronika pozwala automatycznie ograniczać parametry pracy, gdy instalacja wymaga mniejszej cyrkulacji, zapobiegając ciągłej pracy pompy z maksymalną mocą.

Maksymalna wysokość podnoszenia 6 metrów

Ten model osiąga maksymalną wysokość podnoszenia 6 metrów, zapewniając możliwość pracy w obiegach grzewczych i klimatyzacyjnych o różnym poziomie oporu hydraulicznego.

Punkt pracy należy zawsze dobierać w obrębie charakterystyki pompy oraz zgodnie z wymaganym przepływem i ciśnieniem różnicowym w instalacji.

Trzy tryby regulacji

Pompa umożliwia wybór trzech strategii pracy, aby dopasować się do różnych typów obiegów:

• Zmienne ciśnienie różnicowe: pompa obniża ciśnienie różnicowe, gdy wymagany przepływ maleje, co jest szczególnie odpowiednie dla obiegów z zaworami termostatycznymi.
• Stałe ciśnienie różnicowe: utrzymuje praktycznie stałe wybrane ciśnienie różnicowe, co jest odpowiednim rozwiązaniem dla wielu instalacji ogrzewania podłogowego.
• Stała prędkość: umożliwia wybór jednej z trzech stałych charakterystyk prędkości dla zastosowań wymagających stałych parametrów hydraulicznych.

Odpowiednia do grzejników i ogrzewania podłogowego

Wilo pozwala dobrać tryb regulacji do zastosowania w ogrzewaniu grzejnikowym lub podłogowym. Ta elastyczność ułatwia dopasowanie pompy do nowych instalacji oraz do prac związanych z wymianą lub modernizacją istniejących systemów.

Wyświetlacz LED z informacjami o pracy

Yonos PICO posiada segmentowy wskaźnik LED, który umożliwia bezpośredni odczyt najważniejszych parametrów pracy z przedniego panelu.

Wyświetlacz może pokazywać:

• wybraną wartość zadaną,
• aktualny przepływ,
• bieżący pobór mocy,
• kody błędów.

Informacje te ułatwiają uruchomienie, regulację i podstawową diagnostykę pompy bez użycia zewnętrznych urządzeń.

Konfiguracja za pomocą zielonego przycisku Wilo

Charakterystyczny zielony przycisk Wilo umożliwia łatwy wybór głównych parametrów pracy. Instalator może skonfigurować tryb regulacji i wartość zadaną bezpośrednio z przedniego panelu pompy.

Ręczna funkcja odpowietrzania

Pompa posiada ręczną funkcję odpowietrzania, przeznaczoną do usuwania powietrza zgromadzonego w komorze silnika podczas uruchamiania lub po pracach wykonanych w obiegu hydraulicznym.

Prawidłowe usunięcie powietrza sprzyja stabilnej pracy i pomaga ograniczyć hałas związany z obecnością powietrza w systemie.

Automatyczne odblokowanie i ręczny restart

Silnik został zaprojektowany jako odporny na blokowanie i posiada funkcję automatycznego odblokowania. Elektronika umożliwia również wykonanie ręcznego restartu, gdy jest to konieczne po określonych awariach.

Zabezpieczenie silnika jest zintegrowane w samym urządzeniu, co upraszcza instalację elektryczną.

Silnik synchroniczny w technologii ECM

Wilo Yonos PICO 25/1-6-130 wykorzystuje wysokosprawny silnik synchroniczny w technologii ECM oraz elektroniczną regulację mocy.

Prędkość może zmieniać się w przybliżeniu od 700 do 4 200 obrotów na minutę, w zależności od trybu regulacji i wymaganego punktu pracy.

Pobór mocy elektrycznej od 4 do 40 watów

Regulacja elektroniczna pozwala dostosować zużycie energii do rzeczywistych potrzeb obiegu. Wilo podaje minimalny pobór 4 waty i maksymalny 40 watów.

Moc znamionowa silnika wynosi 30 watów. Gdy zapotrzebowanie hydrauliczne spada, pompa może zmniejszyć zarówno prędkość, jak i pobór energii.

Wskaźnik efektywności energetycznej równy lub niższy niż 0,20

Pompa charakteryzuje się wskaźnikiem efektywności energetycznej równym lub niższym niż 0,20, wartością wskazywaną przez Wilo jako odniesienie dla wysokoefektywnych pomp obiegowych.

Połączenie silnika ECM i regulacji elektronicznej pozwala ograniczyć zużycie energii w porównaniu z tradycyjnymi pompami obiegowymi pracującymi stale ze stałą prędkością.

Zasilanie jednofazowe 230 V

Yonos PICO pracuje przy zasilaniu jednofazowym 230 V, z tolerancją 10 procent, i jest kompatybilna z częstotliwością 50 lub 60 Hz.

Podłączenie elektryczne ułatwia szybkozłącze Wilo, zaprojektowane tak, aby przyspieszyć okablowanie podczas instalacji i prac serwisowych.

Temperatura medium od -10 do 95 stopni Celsjusza

Dopuszczalny zakres temperatury medium wynosi od -10 do 95 stopni Celsjusza, co pozwala stosować pompę w różnych zastosowaniach grzewczych i klimatyzacyjnych.

Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10 do 40 stopni Celsjusza.

Maksymalne ciśnienie robocze 10 bar

Wilo Yonos PICO 25/1-6-130 została zaprojektowana do pracy przy maksymalnym ciśnieniu 10 bar.

Wilo określa również minimalne warunki ciśnienia na wejściu, aby uniknąć problemów hydraulicznych: minimalną wysokość napływu 0,5 metra przy 50 stopniach Celsjusza oraz 3 metry przy 95 stopniach Celsjusza.

Przyłącze DN 25 i długość montażowa 130 milimetrów

Pompa posiada gwintowane przyłącze G 1 1/2, odpowiadające alternatywnemu przyłączu RP 1 i średnicy nominalnej DN 25.

Odległość między przyłączami wynosi zaledwie 130 milimetrów, co jest jedną z głównych cech tej wersji w porównaniu z wariantami Yonos PICO o długości 180 milimetrów.

• Przyłącze rurowe: G 1 1/2.
• Przyłącze alternatywne: RP 1.
• Średnica nominalna: DN 25.
• Długość między gwintami: 130 milimetrów.

Wytrzymała konstrukcja bezobsługowa

Korpus pompy wykonano z żeliwa szarego. Wirnik jest z polipropylenu wzmocnionego 40 procentami włókna szklanego, natomiast wał wykonano ze stali nierdzewnej.

Łożyska są wykonane z węgla impregnowanego metalem i zaprojektowane do pracy charakterystycznej dla pompy obiegowej z mokrym wirnikiem.

Stopień ochrony IPX4D i klasa izolacji F

Silnik posiada stopień ochrony IPX4D oraz klasę izolacji F.

Pompa spełnia również obowiązujące wymagania kompatybilności elektromagnetycznej oraz posiada oznaczenia i homologacje CE, VDE i EAC.

Zintegrowany filtr cząstek

Karta techniczna Wilo wskazuje, że pompa jest wyposażona w filtr cząstek, który pomaga chronić elementy wewnętrzne przed określonymi zanieczyszczeniami obecnymi w obiegu.

Kompaktowe wymiary i niewielka masa

Wersja 130 milimetrów została zaprojektowana specjalnie do instalacji, w których trzeba ograniczyć przestrzeń zajmowaną przez pompę.

• Długość całkowita: około 138 milimetrów.
• Wysokość: około 102 milimetrów.
• Szerokość: około 131 milimetrów.
• Długość montażowa między gwintami: 130 milimetrów.
• Masa netto: około 1,6 kilograma.

Dane techniczne Wilo Yonos PICO 25/1-6-130

• Marka: Wilo.
• Seria: Yonos PICO.
• Numer referencyjny: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Typ produktu: elektroniczna pompa obiegowa z mokrym wirnikiem.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Maksymalny przepływ: 3,6 metra sześciennego na godzinę.
• Maksymalna wysokość podnoszenia: 6 metrów.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura medium: od -10 do 95 stopni Celsjusza.
• Temperatura otoczenia: od -10 do 40 stopni Celsjusza.
• Zasilanie: jednofazowe 230 V, z tolerancją 10 procent.
• Częstotliwość: 50 lub 60 Hz.
• Moc znamionowa silnika: 30 watów.
• Minimalny pobór: 4 waty.
• Maksymalny pobór: 40 watów.
• Minimalna prędkość: 700 obrotów na minutę.
• Maksymalna prędkość: 4 200 obrotów na minutę.
• Wskaźnik efektywności energetycznej: równy lub niższy niż 0,20.
• Tryby regulacji: zmienne ciśnienie różnicowe, stałe ciśnienie różnicowe i stała prędkość z trzema charakterystykami.
• Wyświetlacz: segmentowy wskaźnik LED.
• Prezentowane informacje: wartość zadana, aktualny przepływ, pobór mocy i kody błędów.
• Funkcja odpowietrzania: ręczna.
• Automatyczne odblokowanie: tak.
• Ręczny restart: tak.
• Silnik odporny na blokowanie: tak.
• Zintegrowane zabezpieczenie silnika: tak.
• Filtr cząstek: tak.
• Przyłącze elektryczne: szybkozłącze Wilo.
• Przyłącze hydrauliczne: G 1 1/2.
• Przyłącze alternatywne: RP 1.
• Średnica nominalna: DN 25.
• Długość montażowa: 130 milimetrów.
• Korpus pompy: żeliwo szare.
• Wirnik: polipropylen wzmocniony włóknem szklanym.
• Wał: stal nierdzewna.
• Łożyska: węgiel impregnowany metalem.
• Stopień ochrony: IPX4D.
• Klasa izolacji: F.
• Długość całkowita: 138 milimetrów.
• Wysokość: 102 milimetry.
• Szerokość: 131 milimetrów.
• Masa netto: około 1,6 kilograma.
• Homologacje i oznaczenia: CE, VDE i EAC.

Kompaktowa pompa 130 milimetrów do grzejników i ogrzewania podłogowego

Wilo Yonos PICO 25/1-6-130 łączy maksymalny przepływ 3,6 metra sześciennego na godzinę, wysokość podnoszenia do 6 metrów oraz długość montażową zaledwie 130 milimetrów, dzięki czemu jest szczególnie odpowiednia do instalacji, w których dostępna przestrzeń jest ograniczona.

Jej silnik ECM, regulacja elektroniczna, niski pobór mocy, wyświetlacz LED, funkcja odpowietrzania, automatyczne odblokowanie i różne tryby pracy ułatwiają zarówno instalację, jak i regulację obiegów grzejnikowych, ogrzewania podłogowego oraz innych zastosowań grzewczych i klimatyzacyjnych.
