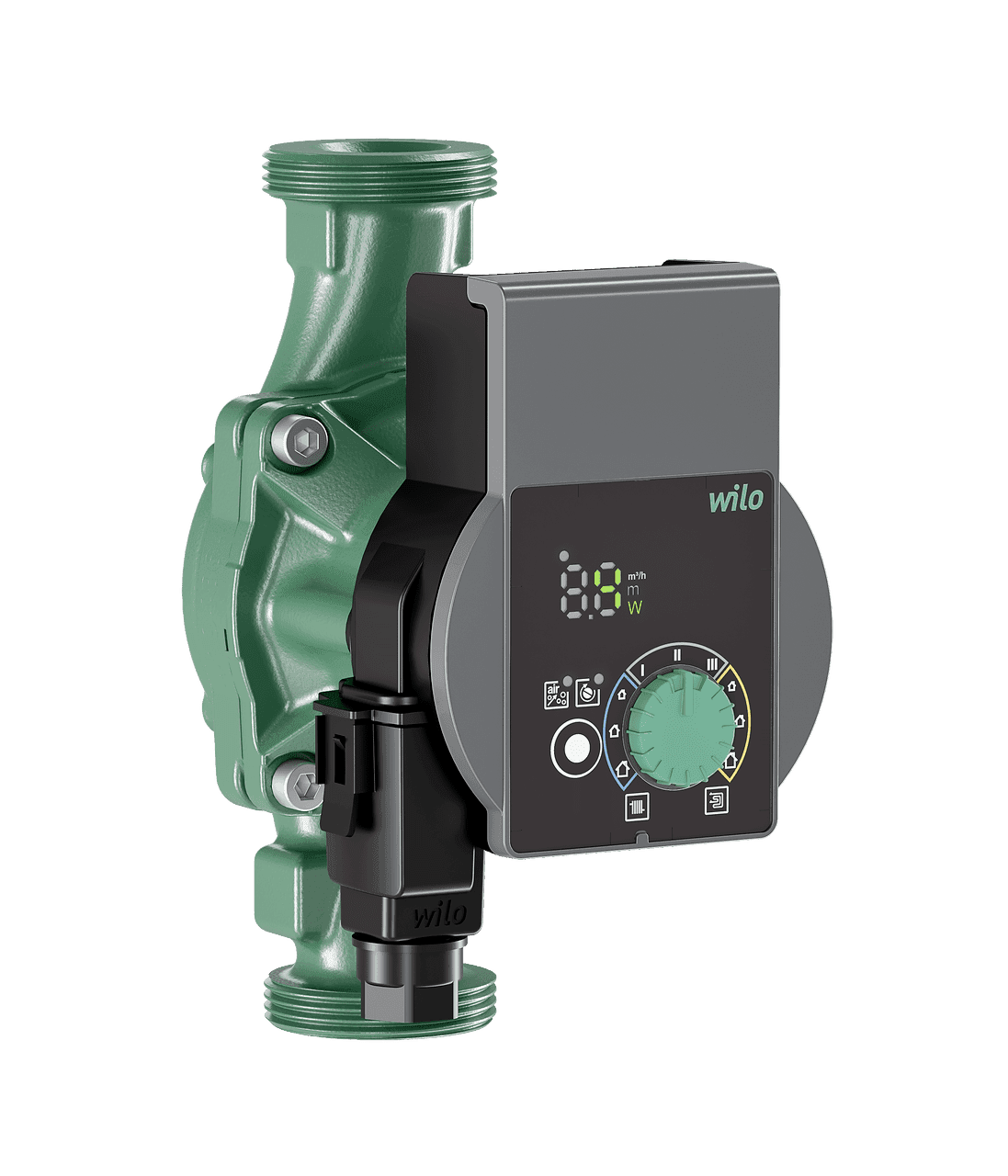

Pompa obiegowa Wilo Yonos PICO 25/1-8-130

Pompa obiegowa Wilo Yonos PICO 25/1-8-130, numer referencyjny 4215518, to elektroniczna pompa o wysokiej sprawności z mokrym wirnikiem, przeznaczona do cyrkulacji wody w instalacjach grzewczych i klimatyzacyjnych. Zapewnia maksymalny przepływ 4,4 metra sześciennego na godzinę, maksymalną wysokość podnoszenia 7,6 metra oraz kompaktową długość montażową 130 milimetrów.

Wyposażona w silnik synchroniczny w technologii ECM oraz zintegrowaną regulację elektroniczną, dostosowuje pracę do wymagań hydraulicznych instalacji. Umożliwia wybór zmiennego ciśnienia różnicowego, stałego ciśnienia różnicowego lub stałej prędkości z trzema charakterystykami, co ułatwia jej zastosowanie zarówno w systemach grzejnikowych, jak i w obiegach ogrzewania podłogowego.

Elektroniczna pompa obiegowa Wilo Yonos PICO 25/1-8-130

Wilo Yonos PICO to bezobsługowa pompa obiegowa z mokrym wirnikiem z połączeniem gwintowanym i płynną elektroniczną regulacją ciśnienia różnicowego.

Jej kompaktowa konstrukcja o długości 130 milimetrów między przyłączami jest szczególnie odpowiednia do instalacji, w których przestrzeń jest ograniczona, przy zachowaniu parametrów hydraulicznych odpowiadających wersji 25/1-8.

Maksymalny przepływ 4,4 metra sześciennego na godzinę

Pompa osiąga maksymalny przepływ 4,4 metra sześciennego na godzinę. Rzeczywisty przepływ roboczy zależy od punktu pracy instalacji, strat ciśnienia oraz wybranego trybu regulacji.

Regulacja elektroniczna pozwala automatycznie dostosować pracę silnika, aby uniknąć ciągłej pracy z maksymalną mocą, gdy obieg wymaga mniejszego przepływu.

Maksymalna wysokość podnoszenia 7,6 metra

Yonos PICO 25/1-8-130 zapewnia maksymalną wysokość podnoszenia 7,6 metra, oferując możliwość pracy w instalacjach o dużych stratach ciśnienia w swoim zakresie pracy.

Ostateczny dobór należy przeprowadzić z uwzględnieniem wymaganego przepływu oraz niezbędnego ciśnienia różnicowego w obiegu.

Trzy tryby regulacji

Wilo umożliwia wybór różnych strategii pracy, aby dopasować pompę do charakterystyki każdego układu hydraulicznego.

• Zmienne ciśnienie różnicowe: stopniowo obniża ciśnienie różnicowe wraz ze spadkiem wymaganego przepływu.
• Stałe ciśnienie różnicowe: utrzymuje praktycznie stałą wybraną wartość ciśnienia.
• Stała prędkość: umożliwia wybór jednej z 3 charakterystyk pracy przy stałej prędkości.

Do grzejników i ogrzewania podłogowego

Tryby regulacji można dobierać w zależności od zastosowania. Wilo przewiduje wyraźnie konfiguracje dla instalacji grzejnikowych i ogrzewania podłogowego, ułatwiając uruchomienie pompy.

W systemach z zaworami termostatycznymi można stosować regulację zmiennego ciśnienia różnicowego, natomiast stałe ciśnienie różnicowe jest odpowiednie dla wielu instalacji ogrzewania podłogowego.

Wyświetlacz LED z informacjami o pracy

Pompa posiada segmentowy wskaźnik LED, który umożliwia bezpośredni podgląd najważniejszych parametrów z przodu urządzenia.

Wyświetlacz pokazuje informacje o:

• wybranej wartości zadanej,
• aktualnym przepływie,
• bieżącym poborze mocy,
• kodach awarii.

Informacje te ułatwiają zarówno uruchomienie, jak i kontrolę oraz konserwację instalacji.

Sterowanie za pomocą zielonego przycisku Wilo

Konfiguracja odbywa się za pomocą charakterystycznego zielonego przycisku Wilo, którym można wybrać tryb regulacji oraz wartości pracy.

Połączenie przedniego panelu sterowania i wyświetlacza LED pozwala na bezpośrednią regulację podstawowych ustawień pompy.

Ręczna funkcja odpowietrzania

Wilo Yonos PICO 25/1-8-130 posiada ręczną funkcję odpowietrzania, która ułatwia usuwanie powietrza z komory silnika.

Funkcja ta jest szczególnie przydatna podczas pierwszego uruchomienia lub po napełnianiu i konserwacji obiegu.

Automatyczne odblokowanie

Silnik jest odporny na blokowanie i posiada funkcję automatycznego odblokowania, która pomaga przywrócić pracę w określonych sytuacjach.

Pompa ma również ręczny restart oraz zintegrowane zabezpieczenie silnika.

Silnik synchroniczny w technologii ECM

Pompa wykorzystuje silnik synchroniczny w technologii ECM oraz zintegrowaną elektroniczną regulację mocy. Technologia ta pozwala zmieniać prędkość obrotową silnika w zależności od potrzeb hydraulicznych obiegu.

Zakres prędkości wynosi około od 500 do 4 800 obrotów na minutę.

Pobór mocy od 4 do 75 watów

Pobór mocy zależy od wybranego punktu pracy. Wilo podaje minimalny pobór 4 waty i maksymalny 75 watów.

Moc znamionowa silnika wynosi 58 watów. Regulacja elektroniczna pozwala ograniczyć zużycie energii, gdy zapotrzebowanie na przepływ lub ciśnienie spada.

Wskaźnik efektywności energetycznej równy lub niższy niż 0,23

Yonos PICO 25/1-8-130 charakteryzuje się wskaźnikiem efektywności energetycznej równym lub niższym niż 0,23.

Silnik ECM i regulacja elektroniczna pozwalają dostosować zużycie energii do rzeczywistych potrzeb instalacji, eliminując ciągłą pracę z jedną prędkością.

Zasilanie jednofazowe 230 V

Pompa jest przeznaczona do zasilania jednofazowego 230 V z tolerancją 10 procent i może pracować z częstotliwością 50 lub 60 Hz.

Podłączenie elektryczne odbywa się za pomocą szybkiego złącza Wilo, opracowanego w celu uproszczenia okablowania podczas montażu i prac serwisowych.

Temperatura medium od -10 do 95 stopni Celsjusza

Dopuszczalna temperatura pompowanego medium wynosi od -10 do 95 stopni Celsjusza.

Dopuszczalna temperatura otoczenia mieści się w zakresie od -10 do 40 stopni Celsjusza, przy zachowaniu maksymalnej temperatury medium 95 stopni Celsjusza zgodnie z warunkami określonymi przez Wilo.

Maksymalne ciśnienie robocze 10 bar

Pompa dopuszcza maksymalne ciśnienie robocze 10 bar.

Wilo określa również minimalną wysokość napływu wynoszącą 0,5 metra przy 50 stopniach Celsjusza oraz 3 metry przy 95 stopniach Celsjusza; wartości te należy zachować, aby zapewnić odpowiednie warunki hydrauliczne.

Przyłącze DN 25 i długość montażowa 130 milimetrów

Yonos PICO 25/1-8-130 posiada połączenia gwintowane i krótką odległość między króćcami, co ułatwia montaż w kompaktowych przestrzeniach.

• Przyłącze rurociągu: G 1 1/2.
• Przyłącze alternatywne: RP 1.
• Średnica nominalna: DN 25.
• Długość między gwintami: 130 milimetrów.

Długość montażowa 130 milimetrów jest jedną z głównych różnic w stosunku do wersji Yonos PICO 25/1-8 o długości 180 milimetrów.

Trwałe materiały do ogrzewania i klimatyzacji

Pompa łączy różne materiały dobrane do pracy w zamkniętych obiegach hydraulicznych:

• Korpus pompy: żeliwo szare.
• Wirnik: polipropylen wzmocniony 40 procentami włókna szklanego.
• Wał: stal nierdzewna.
• Łożyska: węgiel impregnowany metalem.

Jej konstrukcja z mokrym wirnikiem pozwala zrezygnować z tradycyjnej konserwacji zespołu wirnik-łożyska w warunkach użytkowania określonych przez producenta.

Zintegrowany filtr cząstek

Wilo podaje, że w standardowym wyposażeniu pompy znajduje się filtr cząstek.

Element ten stanowi część wewnętrznej konstrukcji, której celem jest zapewnienie niezawodnej pracy układu hydraulicznego i silnika.

Stopień ochrony IPX4D i klasa izolacji F

Silnik ma stopień ochrony IPX4D oraz klasę izolacji F.

Pompa spełnia również normy kompatybilności elektromagnetycznej wskazane przez Wilo oraz posiada homologacje i oznaczenia CE, VDE i EAC.

Kompaktowe wymiary

Model 130 milimetrów został zaprojektowany tak, aby zajmować niewiele miejsca w instalacji.

• Długość całkowita: 138 milimetrów.
• Wysokość: 102 milimetry.
• Szerokość: 143 milimetry.
• Długość montażowa: 130 milimetrów.
• Przybliżona masa netto: 1,8 kilograma.

Dane techniczne Wilo Yonos PICO 25/1-8-130

• Marka: Wilo.
• Seria: Yonos PICO.
• Numer referencyjny: 4215518.
• Model: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Typ produktu: elektroniczna pompa obiegowa z mokrym wirnikiem.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Maksymalny przepływ: 4,4 metra sześciennego na godzinę.
• Maksymalna wysokość podnoszenia: 7,6 metra.
• Maksymalne ciśnienie robocze: 10 bar.
• Minimalna temperatura medium: -10 stopni Celsjusza.
• Maksymalna temperatura medium: 95 stopni Celsjusza.
• Temperatura otoczenia: od -10 do 40 stopni Celsjusza.
• Zasilanie: jednofazowe 230 V, z tolerancją 10 procent.
• Częstotliwość: 50 lub 60 Hz.
• Moc znamionowa silnika: 58 watów.
• Minimalny pobór mocy: 4 waty.
• Maksymalny pobór mocy: 75 watów.
• Minimalna prędkość: 500 obrotów na minutę.
• Maksymalna prędkość: 4 800 obrotów na minutę.
• Wskaźnik efektywności energetycznej: równy lub niższy niż 0,23.
• Tryby regulacji: zmienne ciśnienie różnicowe, stałe ciśnienie różnicowe i stała prędkość z 3 charakterystykami.
• Wyświetlacz: segmentowy wskaźnik LED.
• Prezentowane informacje: wartość zadana, aktualny przepływ, pobór mocy i kody awarii.
• Funkcja odpowietrzania: ręczna.
• Automatyczne odblokowanie: tak.
• Ręczny restart: tak.
• Zintegrowane zabezpieczenie silnika: tak.
• Silnik odporny na blokowanie: tak.
• Filtr cząstek: tak.
• Podłączenie elektryczne: szybkie złącze Wilo.
• Przyłącze hydrauliczne: G 1 1/2.
• Przyłącze alternatywne: RP 1.
• Średnica nominalna: DN 25.
• Długość montażowa: 130 milimetrów.
• Korpus: żeliwo szare.
• Wirnik: polipropylen wzmocniony włóknem szklanym.
• Wał: stal nierdzewna.
• Łożyska: węgiel impregnowany metalem.
• Stopień ochrony: IPX4D.
• Klasa izolacji: F.
• Długość całkowita: 138 milimetrów.
• Wysokość: 102 milimetry.
• Szerokość: 143 milimetry.
• Przybliżona masa netto: 1,8 kilograma.
• Homologacje i oznaczenia: CE, VDE i EAC.

Kompaktowa pompa o wysokiej sprawności do wymagających obiegów

Wilo Yonos PICO 25/1-8-130 łączy maksymalną wysokość podnoszenia 7,6 metra i przepływ do 4,4 metra sześciennego na godzinę z długością między przyłączami wynoszącą zaledwie 130 milimetrów, dzięki czemu jest szczególnie praktyczna tam, gdzie potrzebna jest wydajna pompa obiegowa w ograniczonej przestrzeni.

Silnik ECM, regulacja elektroniczna, wyświetlacz LED, funkcja odpowietrzania, automatyczne odblokowanie, trzy tryby pracy oraz szybkie złącze Wilo ułatwiają zarówno montaż, jak i regulację w obiegach grzejnikowych, ogrzewania podłogowego oraz innych zastosowaniach grzewczych i klimatyzacyjnych.
