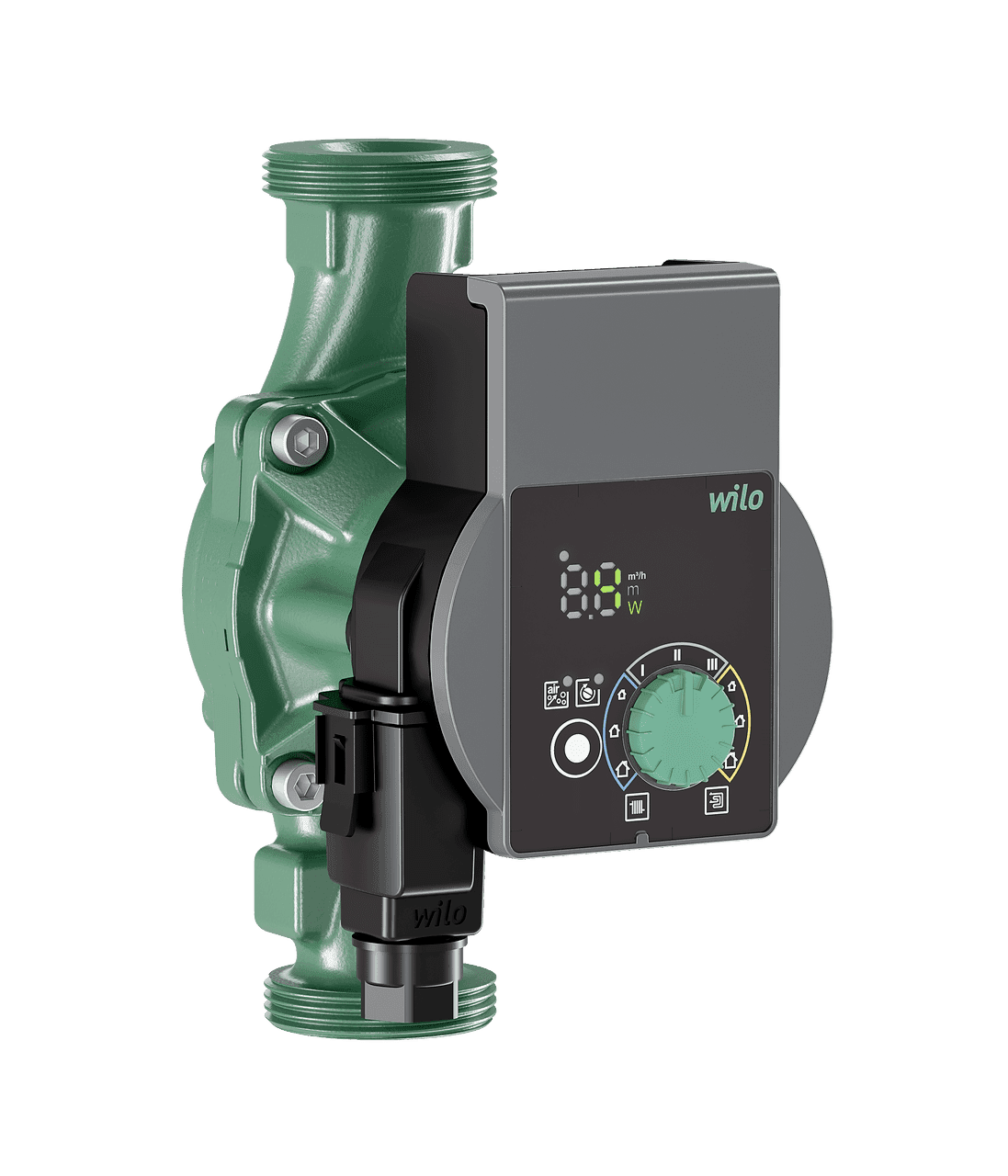

Pompa obiegowa Wilo Yonos PICO 25/1-8

Pompa obiegowa Wilo Yonos PICO 25/1-8, numer referencyjny 4215517, to wysokowydajna pompa z elektroniczną regulacją, przeznaczona do cyrkulacji wody w instalacjach grzewczych i klimatyzacyjnych. Oferuje maksymalny przepływ 4,4 metra sześciennego na godzinę oraz maksymalną wysokość podnoszenia 7,6 metra, a także różne tryby regulacji umożliwiające dostosowanie pracy do grzejników, ogrzewania podłogowego i innych instalacji hydraulicznych.

Jej silnik synchroniczny z technologią ECM, zintegrowana regulacja elektroniczna oraz wskaźnik efektywności energetycznej równy lub niższy niż 0,23 pozwalają dopasować pracę pompy do rzeczywistych potrzeb obiegu. Urządzenie wyposażono również w wyświetlacz LED, funkcję odpowietrzania, automatyczne odblokowanie, zabezpieczenie silnika oraz złącze elektryczne Wilo, co upraszcza montaż i uruchomienie.

Wysokowydajna pompa obiegowa do ogrzewania i klimatyzacji

Wilo Yonos PICO została zaprojektowana jako bezobsługowa pompa obiegowa z mokrym wirnikiem. W takiej konstrukcji wirnik pracuje w kontakcie z pompowanym medium, zapewniając odpowiednią pracę do ciągłej cyrkulacji w systemach hydraulicznych budynków.

Wilo określa ten model do zastosowań w ogrzewaniu i klimatyzacji i umożliwia wybór różnych strategii regulacji w zależności od charakterystyki obiegu.

Maksymalny przepływ 4,4 metra sześciennego na godzinę

Yonos PICO 25/1-8 osiąga maksymalny przepływ 4,4 metra sześciennego na godzinę. Rzeczywista praca zależy od oporów hydraulicznych obiegu oraz wymaganego punktu pracy instalacji.

Zintegrowana regulacja elektroniczna pozwala dostosować działanie pompy tak, aby dopasować dostępny przepływ i ciśnienie do potrzeb systemu, unikając stałej pracy z maksymalną prędkością, gdy nie jest to konieczne.

Maksymalna wysokość podnoszenia 7,6 metra

Model ten zapewnia maksymalną wysokość podnoszenia 7,6 metra, plasując się w gamie Yonos PICO przeznaczonej do instalacji wymagających dużej wydajności tłoczenia.

Cecha ta pozwala stosować pompę w obiegach grzewczych lub klimatyzacyjnych o różnych stratach ciśnienia, pod warunkiem że wymagany punkt pracy mieści się w charakterystyce hydraulicznej pompy.

Trzy tryby regulacji

Wilo Yonos PICO 25/1-8 oferuje trzy główne typy regulacji, umożliwiając dopasowanie pracy do różnych systemów hydraulicznych.

Tryb zmiennego ciśnienia różnicowego stopniowo obniża ciśnienie dostarczane przez pompę, gdy wymagany przepływ maleje. Jest szczególnie przydatny w instalacjach, w których zawory termostatyczne lub inne elementy stale zmieniają opór obiegu.

Tryb stałego ciśnienia różnicowego utrzymuje wybraną wartość praktycznie na stałym poziomie w zakresie pracy, co jest szczególnie zalecane w niektórych obiegach, takich jak instalacje ogrzewania podłogowego.

Urządzenie posiada także stałą prędkość z trzema wybieralnymi krzywymi, co pozwala pracować podobnie jak tradycyjna pompa obiegowa o kilku prędkościach, gdy instalacja tego wymaga.

Odpowiednia do grzejników i ogrzewania podłogowego

Dzięki różnym trybom regulacji pompę można skonfigurować zgodnie z typem zainstalowanego odbiornika ciepła. Wilo wyraźnie przewiduje wybór trybu pracy odpowiednio do zastosowań w grzejnikach i ogrzewaniu podłogowym.

Taka wszechstronność pozwala stosować jedną pompę w wielu systemach ogrzewania i klimatyzacji, dostosowując parametry hydrauliczne do cech każdego obiegu.

Wyświetlacz LED do prezentacji najważniejszych parametrów

Pompa wyposażona jest w segmentowy wskaźnik LED, który ułatwia konfigurację i nadzór bezpośrednio z panelu przedniego urządzenia.

Wyświetlacz umożliwia prezentację wartości zadanej, aktualnego przepływu, zużycia energii elektrycznej oraz ewentualnych kodów błędów. Dzięki temu instalator może szybko sprawdzić stan pracy bez użycia zewnętrznych przyrządów do podstawowej regulacji.

Sterowanie za pomocą zielonego przycisku

Konfiguracja odbywa się za pomocą charakterystycznego zielonego przycisku Wilo. To rozwiązanie umożliwia łatwy wybór głównych parametrów podczas uruchomienia.

System łączy pokrętło z wyświetlaczem LED, aby ułatwić ustawienie wysokości podnoszenia, prędkości lub odpowiedniego trybu regulacji.

Ręczna funkcja odpowietrzania

Yonos PICO posiada ręczną funkcję odpowietrzania, która ułatwia usuwanie powietrza zgromadzonego w komorze silnika.

Funkcja ta jest szczególnie przydatna podczas uruchamiania po napełnieniu obiegu, pomagając uzyskać prawidłową pracę hydrauliczną.

Automatyczne odblokowanie i ręczny restart

Wilo wyposaża tę pompę w funkcję automatycznego odblokowania. Silnik jest odporny na zablokowanie, a układ elektroniczny zawiera funkcje przywracające pracę w określonych sytuacjach.

Urządzenie posiada także ręczny restart, umożliwiający interwencję, gdy konieczne jest przywrócenie działania po określonych incydentach.

Silnik synchroniczny z technologią ECM

Pompa wykorzystuje wysokowydajny silnik synchroniczny z technologią ECM oraz zintegrowaną elektroniczną regulację mocy.

Silnik pracuje przy zasilaniu jednofazowym 230 V, z tolerancją 10 procent, oraz częstotliwości 50 lub 60 Hz.

Prędkość pracy może wynosić około od 500 do 4800 obrotów na minutę, dostosowując się elektronicznie do wybranego trybu regulacji i potrzeb hydraulicznych obiegu.

Pobór mocy od 4 do 75 W

Pobór mocy pompy zależy od punktu pracy. Wilo podaje minimalny pobór 4 W oraz maksymalny pobór 75 W.

Moc znamionowa silnika wynosi 58 W. Dzięki regulacji elektronicznej pompa może ograniczać zużycie energii, gdy instalacja wymaga mniejszego przepływu lub ciśnienia.

Wskaźnik efektywności energetycznej równy lub niższy niż 0,23

Yonos PICO 25/1-8 charakteryzuje się wskaźnikiem efektywności energetycznej równym lub niższym niż 0,23, co plasuje ją w kategorii wysokowydajnych elektronicznych pomp obiegowych.

Cecha ta, w połączeniu z automatyczną regulacją mocy, pozwala ograniczyć zużycie energii w porównaniu z konwencjonalnymi pompami obiegowymi pracującymi stale ze stałą prędkością.

Temperatura medium od -10 do 95 stopni Celsjusza

Pompa dopuszcza temperaturę medium w zakresie od -10 do 95 stopni Celsjusza, dzięki czemu może pracować w różnych zastosowaniach grzewczych i klimatyzacyjnych w tym zakresie.

Dopuszczalna temperatura otoczenia wynosi od -10 do 40 stopni Celsjusza.

Maksymalne ciśnienie robocze 10 bar

Maksymalne dopuszczalne ciśnienie pompy wynosi 10 bar. Instalacja powinna być tak dobrana, aby maksymalne ciśnienie systemu zawsze pozostawało w tym limicie.

Wilo podaje również minimalną wysokość napływu 0,5 metra przy medium o temperaturze 50 stopni Celsjusza oraz 3 metry przy 95 stopniach Celsjusza, wartości te należy uwzględnić, aby uniknąć nieprawidłowych warunków hydraulicznych na ssaniu pompy.

Przyłącze DN 25 i długość montażowa 180 milimetrów

Pompa posiada przyłącze rurowe G 1 1/2, odpowiadające przyłączu pompy RP 1 i średnicy nominalnej DN 25.

Długość między gwintami wynosi 180 milimetrów, co jest typowym wymiarem w pompach obiegowych tej klasy i ułatwia wymianę oraz integrację w kompatybilnych instalacjach.

Złącze elektryczne Wilo dla prostego montażu

Urządzenie wyposażono w szybkozłącze Wilo do podłączenia elektrycznego. System ten został zaprojektowany tak, aby ułatwić okablowanie podczas instalacji i konserwacji.

Pompa posiada również zintegrowane zabezpieczenie silnika, dlatego w przewidzianych przez producenta warunkach nie wymaga oddzielnego, konwencjonalnego systemu ochrony przed zablokowaniem silnika.

Wytrzymała konstrukcja do pracy ciągłej

Korpus hydrauliczny wykonano z żeliwa szarego, natomiast wał ze stali nierdzewnej. Wirnik wykonano z tworzywa sztucznego wzmocnionego włóknem szklanym, a łożyska z węgla impregnowanego metalem.

Taka kombinacja materiałów została specjalnie zaprojektowana do pracy pompy obiegowej z mokrym wirnikiem w systemach ogrzewania i klimatyzacji.

Stopień ochrony IPX4D i izolacja klasy F

Silnik ma stopień ochrony IPX4D oraz izolację elektryczną klasy F.

Pompa spełnia również odpowiednie wymagania kompatybilności elektromagnetycznej i posiada oznaczenia oraz homologacje takie jak CE, VDE i EAC.

Kompaktowe wymiary i niewielka masa

Wilo Yonos PICO 25/1-8 ma kompaktowe wymiary, które ułatwiają montaż w kotłowniach, szafkach hydraulicznych i innych miejscach o ograniczonej przestrzeni.

Jej długość wynosi 180 milimetrów, wysokość około 102 milimetry, a szerokość 143 milimetry. Masa netto wynosi około 2 kilogramów.

Dane techniczne Wilo Yonos PICO 25/1-8

• Marka: Wilo.
• Seria: Yonos PICO.
• Numer referencyjny: 4215517.
• Model: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Typ produktu: elektroniczna pompa obiegowa z mokrym wirnikiem.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Maksymalny przepływ: 4,4 metra sześciennego na godzinę.
• Maksymalna wysokość podnoszenia: 7,6 metra.
• Maksymalne ciśnienie robocze: 10 bar.
• Temperatura medium: od -10 do 95 stopni Celsjusza.
• Temperatura otoczenia: od -10 do 40 stopni Celsjusza.
• Zasilanie: jednofazowe 230 V, z tolerancją 10 procent.
• Częstotliwość: 50 lub 60 Hz.
• Moc znamionowa silnika: 58 W.
• Minimalny pobór: 4 W.
• Maksymalny pobór: 75 W.
• Prędkość: od 500 do 4800 obrotów na minutę.
• Wskaźnik efektywności energetycznej: równy lub niższy niż 0,23.
• Tryby regulacji: zmienne ciśnienie różnicowe, stałe ciśnienie różnicowe oraz stała prędkość z 3 krzywymi.
• Wyświetlacz: segmentowy wskaźnik LED.
• Prezentacja: wartość zadana, aktualny przepływ, pobór mocy i kody błędów.
• Funkcja odpowietrzania: ręczna.
• Automatyczne odblokowanie: tak.
• Ręczny restart: tak.
• Silnik odporny na blokowanie: tak.
• Zintegrowane zabezpieczenie silnika: tak.
• Podłączenie elektryczne: szybkozłącze Wilo.
• Przyłącze hydrauliczne: G 1 1/2.
• Przyłącze alternatywne: RP 1.
• Średnica nominalna: DN 25.
• Długość montażowa: 180 milimetrów.
• Korpus pompy: żeliwo szare.
• Wirnik: polipropylen wzmocniony włóknem szklanym.
• Wał: stal nierdzewna.
• Łożyska: węgiel impregnowany metalem.
• Stopień ochrony: IPX4D.
• Klasa izolacji: F.
• Długość: 180 milimetrów.
• Wysokość: 102 milimetry.
• Szerokość: 143 milimetry.
• Masa netto: około 2 kilogramów.

Wydajna cyrkulacja dla grzejników i ogrzewania podłogowego

Wilo Yonos PICO 25/1-8 łączy maksymalny przepływ 4,4 metra sześciennego na godzinę i wysokość podnoszenia do 7,6 metra z wysokowydajną regulacją elektroniczną. Tryby stałego ciśnienia różnicowego, zmiennego ciśnienia różnicowego i stałej prędkości pozwalają dopasować pracę do różnych instalacji grzewczych i klimatyzacyjnych.

Wyświetlacz LED, zielony przycisk, prezentacja zużycia i przepływu, funkcja odpowietrzania, automatyczne odblokowanie oraz szybkozłącze Wilo upraszczają zarówno uruchomienie, jak i codzienne użytkowanie, oferując wydajne i wszechstronne rozwiązanie do cyrkulacji wody w systemach hydraulicznych budynków.
