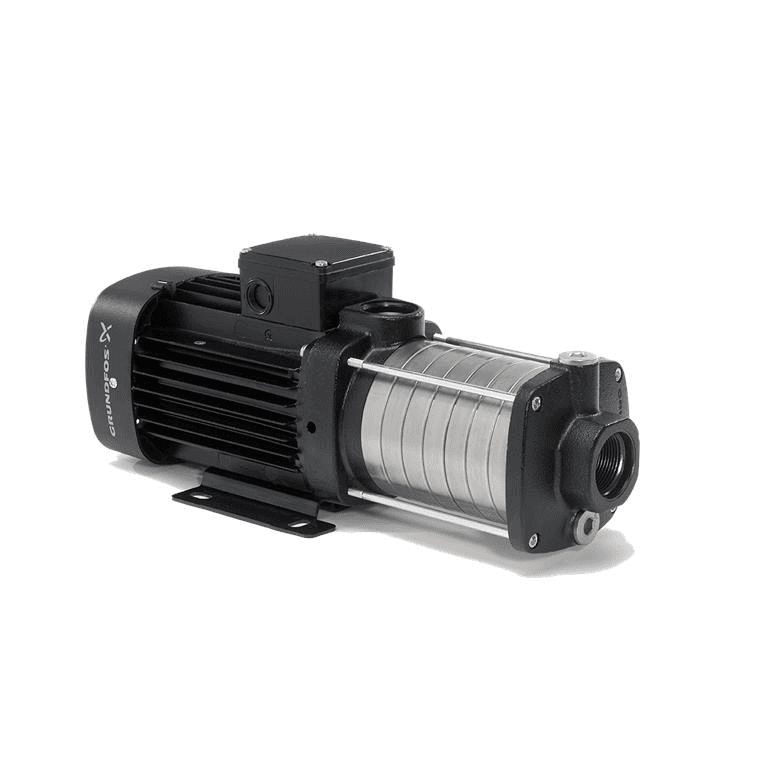

Pompa odśrodkowa wielostopniowa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Pompa odśrodkowa wielostopniowa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, numer katalogowy 92880795, to kompaktowa pompa pozioma przeznaczona do tłoczenia wody w instalacjach zaopatrzenia w wodę, podnoszenia ciśnienia, ogrzewania, uzdatniania wody, nawadniania oraz innych zastosowaniach hydraulicznych. Oferuje nominalny przepływ 4,7 metra sześciennego na godzinę oraz nominalną wysokość podnoszenia 30,69 metra.

Model ten wyposażono w 4 wirniki oraz jednofazowy silnik asynchroniczny o mocy 0,67 kilowata, zasilany napięciem 220-230 V i częstotliwością 50 Hz. Konstrukcja łączy wirniki, komory i wał ze stali nierdzewnej z hydraulicznymi elementami wlotu i wylotu z żeliwa, zapewniając solidne rozwiązanie do profesjonalnych instalacji hydraulicznych.

Pozioma wielostopniowa pompa odśrodkowa Grundfos CM 5-4

Grundfos CM 5-4 należy do rodziny poziomych wielostopniowych pomp odśrodkowych CM. Jej konfiguracja wykorzystuje osiowy wlot ssawny i promieniowy wylot tłoczny, a zespół hydrauliczny jest bezpośrednio sprzężony z silnikiem.

Zastosowanie kilku stopni pozwala uzyskać wysoką wysokość podnoszenia przy zachowaniu kompaktowych wymiarów, dzięki czemu pompa szczególnie dobrze sprawdza się w instalacjach, w których konieczne jest zwiększenie ciśnienia wody.

Nominalny przepływ 4,7 metra sześciennego na godzinę

Punkt nominalny wskazany dla numeru 92880795 wynosi:

• Nominalny przepływ: 4,7 metra sześciennego na godzinę.
• Nominalna wysokość podnoszenia: 30,69 metra.
• Liczba wirników: 4.
• Prędkość użyta do danych hydraulicznych: 2.900 obrotów na minutę.
• Tolerancja krzywej: ISO 9906:2012 klasa 3B.

Rzeczywisty przepływ i ciśnienie będą zależeć od punktu pracy instalacji, strat ciśnienia w rurociągach oraz wysokości geometrycznej, którą musi pokonać pompa.

Jednofazowy silnik 0,67 kilowata

CM 5-4 92880795 wyposażona jest w jednofazowy silnik asynchroniczny chłodzony wentylatorem i zamontowany na łożyskach.

• Moc znamionowa P2: 0,67 kilowata.
• Zasilanie: 1 × 220-230 V.
• Częstotliwość: 50 Hz.
• Prąd znamionowy: około 4,30-4,15 A.
• Prędkość znamionowa: 2.810-2.830 obr./min.
• Klasa sprawności silnika: IE2.
• Stopień ochrony: IP55.
• Klasa izolacji: F.
• Wielkość silnika: 80B.
• Współczynnik eksploatacyjny: 1,00.

Ta wersja nie posiada zintegrowanego przetwornika częstotliwości i jest podłączana bezpośrednio do odpowiedniego zasilania elektrycznego.

Cztery stopnie do wytwarzania ciśnienia

Oznaczenie CM 5-4 identyfikuje pompę wielostopniową z 4 wirnikami. Woda przepływa kolejno przez poszczególne stopnie hydrauliczne, stopniowo zwiększając ciśnienie przed opuszczeniem pompy przez przyłącze tłoczne.

Taka konstrukcja jest szczególnie odpowiednia dla systemów, które wymagają połączenia umiarkowanego przepływu z wyższym ciśnieniem tłoczenia niż to, które zwykle zapewnia jednostopniowa pompa odśrodkowa.

Wirniki i wewnętrzne elementy ze stali nierdzewnej

Grundfos stosuje stal nierdzewną w głównych wewnętrznych elementach hydraulicznych pompy. Wirniki wykonano ze stali nierdzewnej EN 1.4301 / AISI 304, natomiast wał i komory również są wykonane ze stali nierdzewnej.

• Wirniki: stal nierdzewna.
• Jakość wirników: EN 1.4301 / AISI 304.
• Komory: stal nierdzewna.
• Wał: stal nierdzewna.
• Korpus hydrauliczny: żeliwo.
• Żeliwo: EN-GJL-200 / ASTM A48-25A.

Takie połączenie zapewnia trwałą konstrukcję, zachowując stal nierdzewną w elementach wewnętrznych bezpośrednio związanych ze stopniami pompowania.

Uszczelnienie mechaniczne AVBE

Pompa wyposażona jest w uszczelnienie mechaniczne Grundfos o kodzie AVBE. Jest to uszczelnienie z pierścieniem O-ring, zaprojektowane specjalnie dla tej rodziny pomp.

• Uszczelnienie podstawowe: AVBE.
• Kod uszczelnienia: AVBE.

Prawidłowy dobór uszczelnienia mechanicznego jest ważny, aby zapewnić zgodność z cieczą oraz warunkami temperatury i ciśnienia w instalacji.

Maksymalne ciśnienie robocze 10 bar

CM 5-4 dopuszcza maksymalne ciśnienie pracy 10 bar, przy ograniczeniach zależnych od temperatury cieczy.

• Maksymalne ciśnienie robocze: 10 bar.
• Maksymalne ciśnienie przy 40 stopniach Celsjusza: 10 bar.
• Maksymalne ciśnienie przy 90 stopniach Celsjusza: 6 bar.

Całkowite ciśnienie instalacji należy obliczać z uwzględnieniem zarówno ciśnienia po stronie ssawnej, jak i ciśnienia wytwarzanego przez samą pompę.

Temperatura cieczy od -20 do 90 stopni Celsjusza

Pompa jest przeznaczona do pracy z wodą w szerokim zakresie temperatur:

• Wskazana pompowana ciecz: woda.
• Minimalna temperatura cieczy: -20 stopni Celsjusza.
• Maksymalna temperatura cieczy: 90 stopni Celsjusza.
• Temperatura użyta do danych hydraulicznych: 20 stopni Celsjusza.
• Gęstość odniesienia: 998,2 kilograma na metr sześcienny.

W przypadku cieczy o właściwościach innych niż woda lub z dodatkami należy wcześniej sprawdzić zgodność materiałów i uszczelnienia mechanicznego.

Temperatura otoczenia do 55 stopni Celsjusza

Pompa może być instalowana w otoczeniu o temperaturze od -20 do 55 stopni Celsjusza, przy zachowaniu warunków wentylacji i montażu określonych dla silnika.

Przyłącza gwintowane Rp

Podłączenie do instalacji odbywa się za pomocą wewnętrznych gwintów Whitwortha Rp zgodnych z ISO 7/1.

• Typ przyłącza: Rp.
• Przyłącze ssawne: Rp 1 1/4.
• Przyłącze tłoczne: Rp 1.
• Pozycja wylotu: 12.
• Kod przyłącza: R.

Osiowe ssanie i promieniowy tłoczny wylot umożliwiają integrację pompy w kompaktowych instalacjach i upraszczają typowy układ rurociągów.

Odpowiednia do różnych zastosowań hydraulicznych

Dzięki swoim parametrom hydraulicznym i konstrukcyjnym Grundfos CM 5-4 może być stosowana w różnych typach instalacji, w których konieczne jest transportowanie wody lub zwiększanie jej ciśnienia, między innymi:

• Systemy zaopatrzenia i dystrybucji wody.
• Układy podnoszenia ciśnienia.
• Systemy grzewcze.
• Uzdatnianie wody.
• Nawadnianie.
• Aplikacje fertygacyjne i dozujące związane z systemami hydraulicznymi.
• Przesył wody w instalacjach przemysłowych.

Punkt pracy pompy należy zawsze dobierać w zależności od wymaganego przepływu i całkowitej wysokości podnoszenia obliczonej dla instalacji.

Certyfikaty do wody pitnej

Karta katalogowa tej referencji określa certyfikaty ACS i NSF61 do wody pitnej, a także ogólne certyfikaty CE, EAC i UKCA.

• Certyfikaty: CE, EAC i UKCA.
• Certyfikaty do wody pitnej: ACS i NSF61.

Certyfikaty te są szczególnie istotne, gdy pompa jest stosowana w instalacjach, w których tłoczona woda musi spełniać określone wymagania sanitarne.

Kompaktowa konstrukcja do montażu poziomego

CM 5-4 została zaprojektowana do montażu poziomego na stabilnej podstawie. Zgodnie z rysunkiem wymiarowym dla numeru 92880795 całkowita długość zespołu wynosi około 362 milimetrów, a maksymalna szerokość około 158 milimetrów.

Podczas instalacji należy pozostawić wystarczającą ilość miejsca wokół silnika, aby umożliwić jego chłodzenie oraz ułatwić późniejsze czynności kontrolne i konserwacyjne.

Dane techniczne Grundfos CM 5-4 92880795

• Marka: Grundfos.
• Seria: CM.
• Numer katalogowy: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Typ: pozioma wielostopniowa pompa odśrodkowa.
• Liczba stopni / wirników: 4.
• Nominalny przepływ: 4,7 metra sześciennego na godzinę.
• Nominalna wysokość: 30,69 metra.
• Hydrauliczna prędkość odniesienia: 2.900 obrotów na minutę.
• Moc znamionowa P2: 0,67 kilowata.
• Silnik: jednofazowy asynchroniczny chłodzony wentylatorem.
• Napięcie: 1 × 220-230 V.
• Częstotliwość: 50 Hz.
• Prąd znamionowy: 4,30-4,15 A.
• Klasa sprawności silnika: IE2.
• Stopień ochrony: IP55.
• Klasa izolacji: F.
• Zintegrowany przetwornik częstotliwości: nie.
• Uszczelnienie mechaniczne: AVBE.
• Wirniki: stal nierdzewna AISI 304.
• Korpus hydrauliczny: żeliwo EN-GJL-200.
• Maksymalne ciśnienie robocze: 10 bar.
• Maksymalne ciśnienie przy 90 stopniach Celsjusza: 6 bar.
• Zakres temperatury cieczy: od -20 do 90 stopni Celsjusza.
• Zakres temperatury otoczenia: od -20 do 55 stopni Celsjusza.
• Przyłącze ssawne: Rp 1 1/4.
• Przyłącze tłoczne: Rp 1.
• Certyfikaty do wody pitnej: ACS i NSF61.
• Certyfikaty ogólne: CE, EAC i UKCA.
• Tolerancja krzywej: ISO 9906:2012 klasa 3B.
• Całkowita długość około: 362 milimetry.
• Masa netto: 14,5 kilograma.
• Masa brutto: 17 kilogramów.

Kompaktowa pompa wielostopniowa do podnoszenia ciśnienia i transportu wody

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 łączy nominalny przepływ 4,7 metra sześciennego na godzinę z nominalną wysokością 30,69 metra oraz jednofazowym silnikiem 0,67 kilowata, oferując kompaktowe rozwiązanie dla instalacji wymagających transportu wody i zwiększenia jej ciśnienia.

Jej cztery stopnie, wirniki ze stali nierdzewnej, maksymalne ciśnienie 10 bar, ochrona IP55, gwintowane przyłącza Rp oraz certyfikaty ACS i NSF61 pozwalają stosować ją w szerokim zakresie instalacji hydraulicznych, zarówno domowych, jak i profesjonalnych oraz przemysłowych, zawsze w granicach warunków pracy określonych przez Grundfos.
