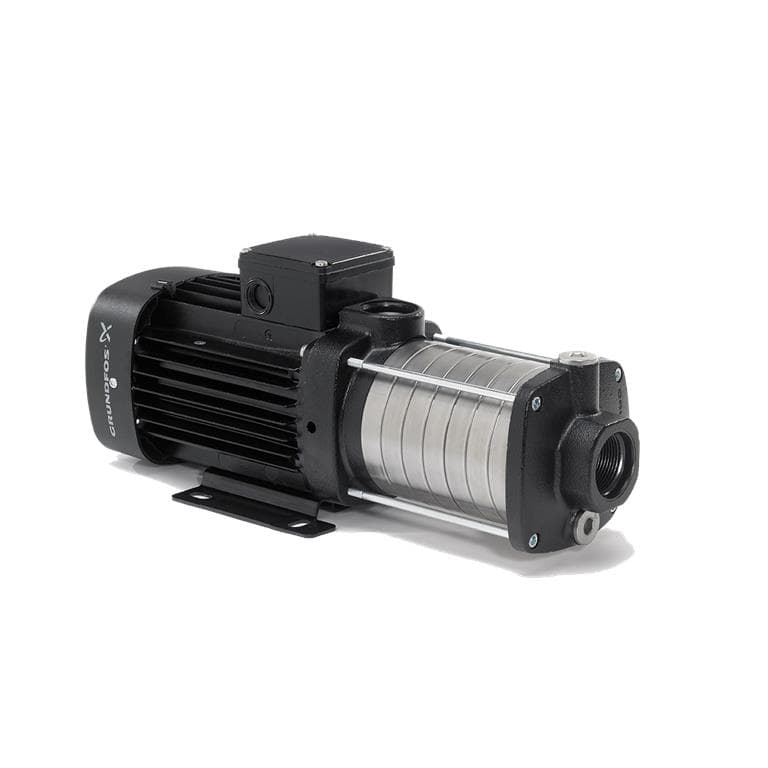

Pompa odśrodkowa wielostopniowa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Pompa odśrodkowa wielostopniowa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, numer referencyjny 92880796, to kompaktowa pompa pozioma przeznaczona do tłoczenia i podnoszenia ciśnienia wody. Wyposażona jest w 5 wirników, zapewnia wydajność nominalną 4,7 metra sześciennego na godzinę oraz wysokość podnoszenia nominalną 38,61 metra, łącząc solidny korpus hydrauliczny z wewnętrznymi elementami ze stali nierdzewnej.

Jest wyposażona w jednofazowy silnik asynchroniczny o mocy 0,9 kilowata do zasilania 220–230 V i 50 Hz. Jej pozioma konstrukcja, osiowy króciec ssawny i promieniowy króciec tłoczny umożliwiają zastosowanie w instalacjach domowych, komercyjnych i przemysłowych, gdzie wymagane jest transportowanie wody lub zwiększenie dostępnego ciśnienia.

Pozioma wielostopniowa pompa odśrodkowa Grundfos CM 5-5

Seria Grundfos CM obejmuje wielostopniowe pompy odśrodkowe o kompaktowej konstrukcji. W przypadku numeru 92880796 ciecz wpływa przez osiowy króciec ssawny i przechodzi kolejno przez poszczególne stopnie hydrauliczne, zanim opuści pompę przez promieniowe przyłącze tłoczne.

Wielostopniowa konstrukcja pozwala uzyskać wysokie ciśnienie przy zachowaniu niewielkich wymiarów, dzięki czemu pompa nadaje się do instalacji, w których trzeba połączyć umiarkowany przepływ ze znaczną wysokością podnoszenia.

Wydajność nominalna 4,7 metra sześciennego na godzinę

Nominalny punkt pracy tej pompy odpowiada wydajności 4,7 metra sześciennego na godzinę oraz wysokości podnoszenia 38,61 metra.

Krzywa hydrauliczna CM 5-5 pozwala dostosować pracę do różnych kombinacji przepływu i ciśnienia w obrębie zakresu roboczego. Jako punkt odniesienia wyspecjalizowani dystrybutorzy techniczni podają maksymalną wydajność około 6,1 metra sześciennego na godzinę oraz maksymalną wysokość podnoszenia bliską 48 metrów.

5 stopni dla uzyskania wyższego ciśnienia

Pompa posiada 5 wirników ustawionych szeregowo. W pompie wielostopniowej każdy stopień stopniowo zwiększa ciśnienie cieczy, umożliwiając osiągnięcie wyższych wysokości podnoszenia niż w przypadku pompy odśrodkowej jednostopniowej o podobnych wymiarach.

Taka konfiguracja jest odpowiednia do zastosowań związanych z podnoszeniem ciśnienia, dystrybucją i przepompowywaniem wody, gdzie konieczne jest pokonanie różnic wysokości lub dużych strat ciśnienia.

Wirniki i elementy hydrauliczne ze stali nierdzewnej

Wirniki wykonano ze stali nierdzewnej EN 1.4301, odpowiadającej AISI 304. Wał oraz komory hydrauliczne również wykonano ze stali nierdzewnej, co zapewnia wytrzymałość mechaniczną i odporność na korozję w kompatybilnych zastosowaniach wodnych.

Części ssawna i tłoczna są wykonane z żeliwa EN-GJL-200, odpowiadającego ASTM A48-25A, zapewniając solidną konstrukcję zdolną wytrzymać warunki ciśnieniowe instalacji.

Uszczelnienie mechaniczne AVBE

Numer referencyjny 92880796 wykorzystuje uszczelnienie mechaniczne o kodzie AVBE. Jest to uszczelnienie z pierścieniem O-ring, niewyważone, zaprojektowane specjalnie dla tej serii.

Obracająca się powierzchnia uszczelnienia wykonana jest z tlenku glinu lub glinu ceramicznego, natomiast powierzchnia stała z grafitu węglowego impregnowanego żywicą. Uszczelnienie wtórne wykonano z EPDM, materiału szczególnie odpowiedniego do zastosowań z wodą i gorącą wodą.

Grundfos podaje, że takie połączenie materiałów zapewnia dobrą szczelność i odporność na zużycie w kompatybilnych zastosowaniach. EPDM nie jest przeznaczony do tłoczenia olejów mineralnych.

Jednofazowy silnik 0,9 kilowata

Pompa jest wyposażona w jednofazowy silnik asynchroniczny chłodzony wentylatorem o nominalnej mocy wyjściowej P2 wynoszącej 0,9 kilowata.

Nominalne zasilanie wynosi 1 × 220-230 V przy 50 Hz, dlatego ta wersja jest szczególnie przeznaczona do instalacji z zasilaniem jednofazowym.

Silnik o sprawności IE2

Silnik ma klasę sprawności IE2 zgodnie z IEC 60034-30 oraz parametry konstrukcyjne zgodne z normami obowiązującymi dla silników elektrycznych tej serii.

Prędkość nominalna wynosi około 2 790–2 810 obrotów na minutę, natomiast dane hydrauliczne pompy opracowano przy założeniu prędkości 2 900 obrotów na minutę.

Stopień ochrony IP55 i izolacja klasy F

Silnik ma stopień ochrony IP55, zapewniający ochronę przed wnikaniem pyłu w ilościach szkodliwych oraz przed strumieniami wody w warunkach określonych dla tej klasy.

Klasa izolacji to F, a silnik posiada zabezpieczenie termiczne PTO. Kabel zasilający nie jest dołączony do pompy.

Prąd znamionowy

Prąd znamionowy podany przez Grundfos wynosi od 5,72 do 5,60 A, w zależności od napięcia zasilania w zakresie nominalnym 220–230 V.

Prąd rozruchowy wynosi około 400–440 procent prądu znamionowego, co należy uwzględnić przy prawidłowym doborze zabezpieczeń elektrycznych i elementów sterujących.

Maksymalne ciśnienie robocze 10 bar

Grundfos CM 5-5 została zaprojektowana do pracy przy maksymalnym ciśnieniu roboczym 10 bar w warunkach temperaturowych określonych przez producenta.

Grundfos określa konkretnie maksymalne ciśnienie 10 bar przy 40 stopniach Celsjusza. Gdy temperatura cieczy osiąga 90 stopni Celsjusza, dopuszczalne maksymalne ciśnienie spada do 6 bar.

Temperatura cieczy od -20 do 90 stopni Celsjusza

Zakres temperatury tłoczonej cieczy wynosi od -20 do 90 stopni Celsjusza. Pozwala to stosować pompę zarówno do zimnej, jak i gorącej wody, w granicach warunków pracy, ciśnienia i materiałów określonych przez producenta.

Dokumentacja techniczna przyjmuje jako punkt odniesienia wodę o temperaturze 20 stopni Celsjusza i gęstości około 998,2 kilograma na metr sześcienny dla opublikowanych danych wydajnościowych.

Temperatura otoczenia od -20 do 55 stopni Celsjusza

Pompa może pracować w temperaturze otoczenia od -20 do 55 stopni Celsjusza, pod warunkiem zachowania wymaganych warunków montażu i wentylacji silnika.

Przyłącza gwintowane Rp

Połączenie hydrauliczne realizowane jest za pomocą wewnętrznych gwintów rurowych Whitwortha Rp zgodnych z ISO 7/1, co ułatwia montaż w standardowych instalacjach gwintowanych.

• Przyłącze ssawne: Rp 1 1/4 cala.
• Przyłącze tłoczne: Rp 1 cal.
• Układ ssania: osiowy.
• Układ tłoczenia: promieniowy.

Różnica średnicy między ssaniem a tłoczeniem wynika ze specyficznej konstrukcji hydraulicznej tej wersji CM 5-5.

Kompaktowa konstrukcja do ograniczonych przestrzeni

Pompa i silnik tworzą kompaktowy zespół zamontowany na niewielkiej podstawie. Taka konfiguracja upraszcza instalację i umożliwia umieszczenie zestawu w pomieszczeniach technicznych oraz w miejscach o ograniczonej powierzchni.

Rysunek wymiarowy dla numeru 92880796 wskazuje całkowitą długość około 400 milimetrów. Przed montażem należy pozostawić wystarczająco dużo miejsca na przyłącza hydrauliczne, wentylację silnika oraz późniejsze czynności serwisowe.

Łatwy dostęp serwisowy

Konstrukcja serii CM umożliwia dostęp do elementów hydraulicznych od strony końca pompy. Komory, ssanie i tłoczenie są połączone czterema gwintowanymi cięgnami.

Grundfos projektuje tę serię tak, aby ułatwić czynności serwisowe, i oferuje części zamienne oraz zestawy do różnych elementów układu hydraulicznego.

Odpowiednia do zastosowań z wodą pitną

Dokumentacja techniczna dla tego numeru referencyjnego zawiera dopuszczenia ACS i NSF61 dla wody pitnej, a także ogólne certyfikaty CE, EAC i UKCA.

Końcowa zgodność z wodą pitną musi być zachowana poprzez stosowanie armatury, rur i innych elementów również dopuszczonych do takiego zastosowania oraz przestrzeganie warunków określonych przez przepisy instalacyjne.

Zastosowania pompy Grundfos CM 5-5

Dzięki wielostopniowej konstrukcji oraz połączeniu wydajności i ciśnienia, Grundfos CM 5-5 może być stosowana w różnych instalacjach transportu i podnoszenia ciśnienia wody zgodnych z jej parametrami.

• Podnoszenie ciśnienia w instalacjach wodnych.
• Przepompowywanie i dystrybucja wody.
• Systemy zaopatrzenia w wodę.
• Instalacje komercyjne i przemysłowe.
• Urządzenia i systemy pomocnicze wymagające pompowania wody.
• Zastosowania z wodą pitną zgodne z certyfikatami.

Pompa nie ma przetwornicy częstotliwości, dlatego ta wersja pracuje ze stałą prędkością po bezpośrednim podłączeniu do zasilania elektrycznego.

Parametry techniczne Grundfos CM 5-5 92880796

• Marka: Grundfos.
• Seria: CM.
• Numer referencyjny: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Typ: pozioma wielostopniowa pompa odśrodkowa.
• Liczba wirników: 5.
• Ciecz referencyjna: woda.
• Wydajność nominalna: 4,7 metra sześciennego na godzinę.
• Wysokość nominalna: 38,61 metra.
• Przybliżona maksymalna wydajność: 6,1 metra sześciennego na godzinę.
• Przybliżona maksymalna wysokość podnoszenia: 48 metrów.
• Zakres temperatury cieczy: od -20 do 90 stopni Celsjusza.
• Maksymalne ciśnienie robocze: 10 bar.
• Maksymalne ciśnienie przy 40 stopniach Celsjusza: 10 bar.
• Maksymalne ciśnienie przy 90 stopniach Celsjusza: 6 bar.
• Temperatura otoczenia: od -20 do 55 stopni Celsjusza.
• Korpus hydrauliczny: żeliwo EN-GJL-200.
• Wirniki: stal nierdzewna AISI 304.
• Wał i komory: stal nierdzewna.
• Kod uszczelnienia mechanicznego: AVBE.
• Materiał uszczelnienia wtórnego: EPDM.
• Przyłącze ssawne: Rp 1 1/4 cala.
• Przyłącze tłoczne: Rp 1 cal.
• Typ ssania: osiowy.
• Typ tłoczenia: promieniowy.
• Nominalna moc silnika P2: 0,9 kilowata.
• Zasilanie: jednofazowe 220–230 V.
• Częstotliwość: 50 Hz.
• Prąd znamionowy: od 5,72 do 5,60 A.
• Prędkość nominalna: od 2 790 do 2 810 obr./min.
• Klasa sprawności silnika: IE2.
• Stopień ochrony silnika: IP55.
• Klasa izolacji: F.
• Wbudowane zabezpieczenie termiczne: PTO.
• Przetwornica częstotliwości: brak.
• Dołączony kabel elektryczny: nie.
• Minimalny wskaźnik efektywności MEI: równy lub wyższy niż 0,7.
• Masa netto: 15,8 kilograma.
• Masa brutto: 18,4 kilograma.
• Przybliżona długość: 400 milimetrów.
• Dopuszczenia: CE, EAC i UKCA.
• Dopuszczenia do wody pitnej: ACS i NSF61.
• Tolerancja krzywej: ISO 9906:2012 3B.

Kompaktowa pompa wielostopniowa do podnoszenia ciśnienia i zaopatrzenia w wodę

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N łączy 5 stopni hydraulicznych, wewnętrzne elementy ze stali nierdzewnej oraz jednofazowy silnik o mocy 0,9 kilowata, aby zapewnić punkt nominalny 4,7 metra sześciennego na godzinę przy wysokości 38,61 metra.

Jej kompaktowa konstrukcja, maksymalne ciśnienie 10 bar, przyłącza gwintowane, stopień ochrony IP55 oraz dopuszczenia do wody pitnej sprawiają, że jest to wszechstronne rozwiązanie do instalacji dystrybucji, przepompowywania i podnoszenia ciśnienia, które wymagają niezawodnej poziomej pompy odśrodkowej o niewielkich wymiarach.
