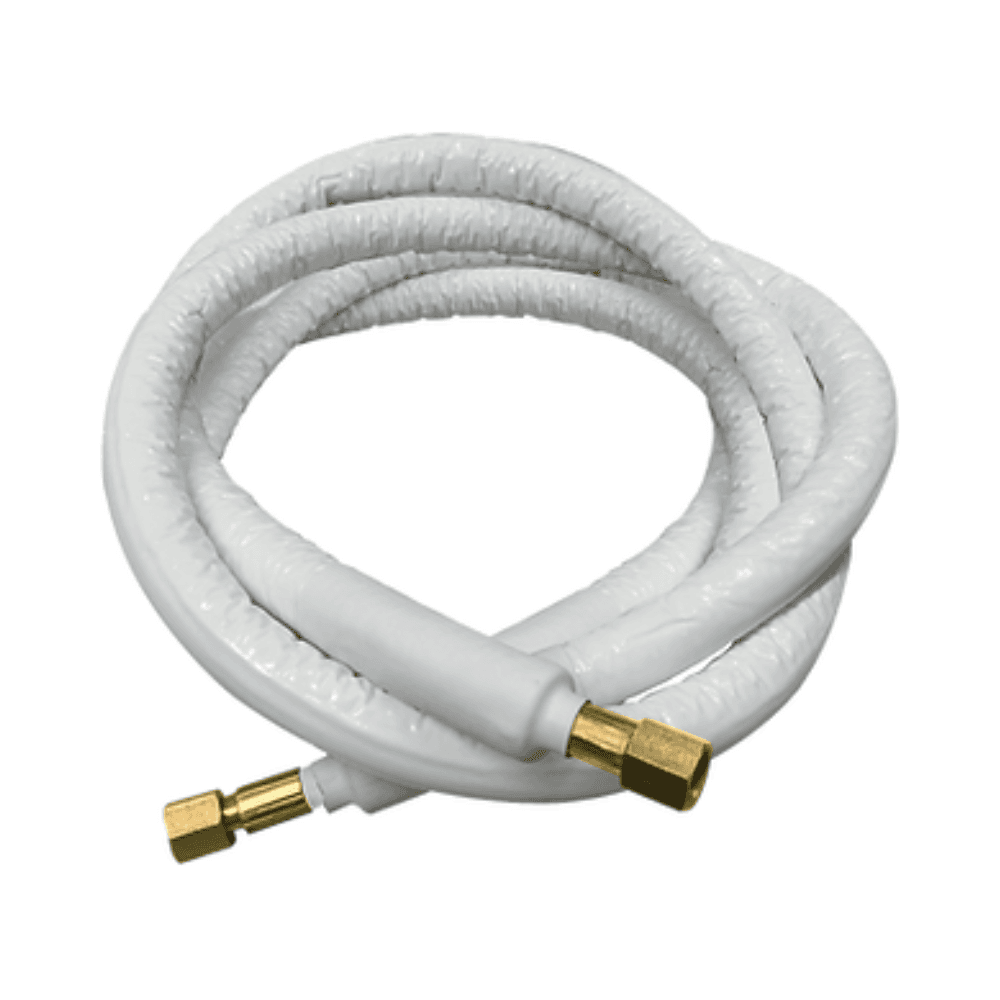

Zestaw elastycznych rur chłodniczych Kronos Pipe Ø 1/4" 3/8" - Rolka 6 metrów

Zestaw rur chłodniczych Zimaklima Kronos Pipe 6002-6000 został zaprojektowany do wykonywania połączeń między jednostkami wewnętrznymi i zewnętrznymi klimatyzatorów oraz systemów bezpośredniego odparowania. Zawiera 2 rolki rury o długości 6 metrów, jedną o średnicy nominalnej 1/4 cala i drugą o średnicy 3/8 cala.

System Kronos Pipe stanowi elastyczną alternatywę do prowadzenia czynnika chłodniczego i wyróżnia się łatwością obróbki. Rura może być dopasowywana do różnych łuków i kątów podczas montażu, ograniczając potrzebę wykonywania prac formowania, typowych dla rur sztywnych.

Elastyczna rura do instalacji klimatyzacji

Główną cechą systemu Kronos Pipe jest jego elastyczność. Wielowarstwowa konstrukcja umożliwia prowadzenie i wyginanie rury podczas montażu, ułatwiając trasę między jednostką wewnętrzną a jednostką zewnętrzną systemu klimatyzacji.

Ta elastyczność jest szczególnie przydatna w instalacjach z zmianami kierunku, wąskimi przejściami lub trasami, gdzie konieczne jest dopasowanie linii chłodniczej do dostępnej przestrzeni.

Ponadto jest to rura lekka i łatwa w manipulacji, co pomaga uprościć zarówno transport, jak i prace montażowe na budowie.

Zestaw z rurami 1/4 i 3/8 cala

Referencja 6002-6000 składa się z dwóch rur chłodniczych o długości 6 metrów każda:

• 1 rolka o długości 6 metrów i średnicy nominalnej 1/4 cala.
• 1 rolka o długości 6 metrów i średnicy nominalnej 3/8 cala.

Takie połączenie średnic jest powszechne w wielu systemach klimatyzacji typu split i pozwala mieć w jednym zestawie dwie linie niezbędne do obiegu czynnika chłodniczego między jednostkami urządzenia, o ile wymiary odpowiadają specyfikacji producenta systemu klimatyzacji.

Kompatybilna z czynnikami R32, R410A, R134a, R404a i R407c

Rura Kronos Pipe jest przeznaczona do łączenia systemów bezpośredniego odparowania pracujących z różnymi gazami chłodniczymi. Zgodnie z kartą techniczną systemu jest kompatybilna z:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Może być również stosowana do transportu czynnika chłodniczego zarówno w stanie ciekłym, jak i gazowym, w granicach ciśnienia i temperatury określonych dla systemu.

Kronos Pipe nie jest kompatybilny z czynnikiem R22.

Wielowarstwowa konstrukcja 7-warstwowa

Rura Kronos Pipe wykorzystuje strukturę 7 warstw, zaprojektowaną w celu zapewnienia wytrzymałości mechanicznej, szczelności, izolacji oraz ochrony przed warunkami typowymi dla instalacji chłodniczej.

Jej skład obejmuje:

• Warstwę wewnętrzną z poliamidu o długim łańcuchu.
• Czterowarstwową folię ochronną z aluminium.
• Oplot z włókna syntetycznego o wysokiej wytrzymałości.
• Warstwę pośrednią z polimeru o wysokim efekcie barierowym.
• Zewnętrzną powłokę odporną na zużycie, promieniowanie UV i ścieranie.
• Izolację z pianki polietylenowej spienionej o zamkniętych komórkach.
• Zewnętrzną folię ochronną z polietylenu odporną na promieniowanie UV.

Taka konstrukcja pozwala stosować tę samą rurę zarówno do prowadzenia czynnika chłodniczego, jak i do zapewnienia niezbędnej izolacji wokół linii chłodniczej.

Zintegrowana izolacja

Rury zawarte w tym zestawie posiadają izolacyjną osłonę z pianki polietylenowej spienionej o zamkniętych komórkach. Warstwa ta pomaga ograniczyć wymianę ciepła z otoczeniem i wspiera kontrolę kondensacji w instalacji.

Warstwa zewnętrzna zapewnia ponadto ochronę przed promieniowaniem ultrafioletowym, zużyciem i ścieraniem, zwiększając ochronę rury podczas montażu i eksploatacji.

Temperatura i ciśnienie pracy

System Kronos Pipe jest przystosowany do pracy w szerokim zakresie warunków w obiegach chłodniczych. Zakres temperatury pracy wynosi od -30 do 110 stopni Celsjusza, z dopuszczalnymi krótkotrwałymi skokami do 130 stopni Celsjusza.

Dokumentacja techniczna określa warunki użytkowania do 80 bar i wskazuje, że system został przetestowany przy 100 bar.

Dane techniczne rury 1/4 cala

• Średnica nominalna: 1/4 cala.
• Nominalna średnica wewnętrzna: 5,2 milimetra.
• Nominalna średnica zewnętrzna: 9,5 milimetra.
• Minimalny promień gięcia: 65 milimetrów.
• Przybliżona masa: 80 gramów na metr.
• Zmiana długości pod ciśnieniem roboczym: około 1 procent.

Dane techniczne rury 3/8 cala

• Średnica nominalna: 3/8 cala.
• Nominalna średnica wewnętrzna: 8,4 milimetra.
• Nominalna średnica zewnętrzna: 13 milimetrów.
• Minimalny promień gięcia: 95 milimetrów.
• Przybliżona masa: 125 gramów na metr.
• Zmiana długości pod ciśnieniem roboczym: około 1 procent.

Przetestowana do zastosowań chłodniczych

Kronos Pipe został opracowany specjalnie do zastosowań w chłodnictwie i klimatyzacji oraz posiada badania laboratoryjne mające na celu potwierdzenie jego zachowania w warunkach ciśnienia, temperatury, przepuszczalności i pracy typowych dla tego rodzaju instalacji.

Dokumentacja techniczna produktu wskazuje jako normę odniesienia EN 1736:2008, dotyczącą elastycznych elementów rur stosowanych w systemach chłodniczych i pompach ciepła.

Główne cechy Zimaklima Kronos Pipe 6002-6000

• Marka: Zimaklima.
• Linia: Kronos Pipe.
• Referencja: 6002-6000.
• Typ produktu: izolowany elastyczny zestaw rur chłodniczych.
• Zawartość: 2 rolki rury.
• Długość każdej rolki: 6 metrów.
• Uwzględnione średnice: 1/4 i 3/8 cala.
• Zastosowanie: połączenie chłodnicze między jednostkami systemów bezpośredniego odparowania.
• Kompatybilne czynniki chłodnicze: R32, R410A, R134a, R404a i R407c.
• Kompatybilność z R22: niekompatybilny.
• Zakres temperatury: od -30 do 110 stopni Celsjusza.
• Maksymalna temperatura chwilowa: 130 stopni Celsjusza.
• Ciśnienie użytkowania: do 80 bar.
• Wskazane ciśnienie próbne: 100 bar.
• Struktura: 7-warstwowa rura wielowarstwowa.
• Izolacja: pianka polietylenowa spieniona o zamkniętych komórkach.
• Ochrona zewnętrzna: odporna na zużycie, ścieranie i promieniowanie UV.
• Norma odniesienia: EN 1736:2008.

Elastyczne rozwiązanie do połączeń chłodniczych

Zestaw Zimaklima Kronos Pipe 1/4 i 3/8 cala łączy w jednym komplecie dwa rozmiary rur potrzebne w wielu instalacjach klimatyzacyjnych, z 6 metrami długości dla każdej średnicy.

Jego wielowarstwowa konstrukcja, zintegrowana izolacja i wysoka elastyczność umożliwiają łatwiejsze prowadzenie instalacji chłodniczej, dopasowując ją do łuków i zmian kierunku podczas montażu. To rozwiązanie szczególnie przeznaczone do instalacji klimatyzacyjnych z nowoczesnymi czynnikami chłodniczymi, takimi jak R32 i R410A, przy zachowaniu średnic, ciśnień i warunków wskazanych przez producenta urządzenia.
