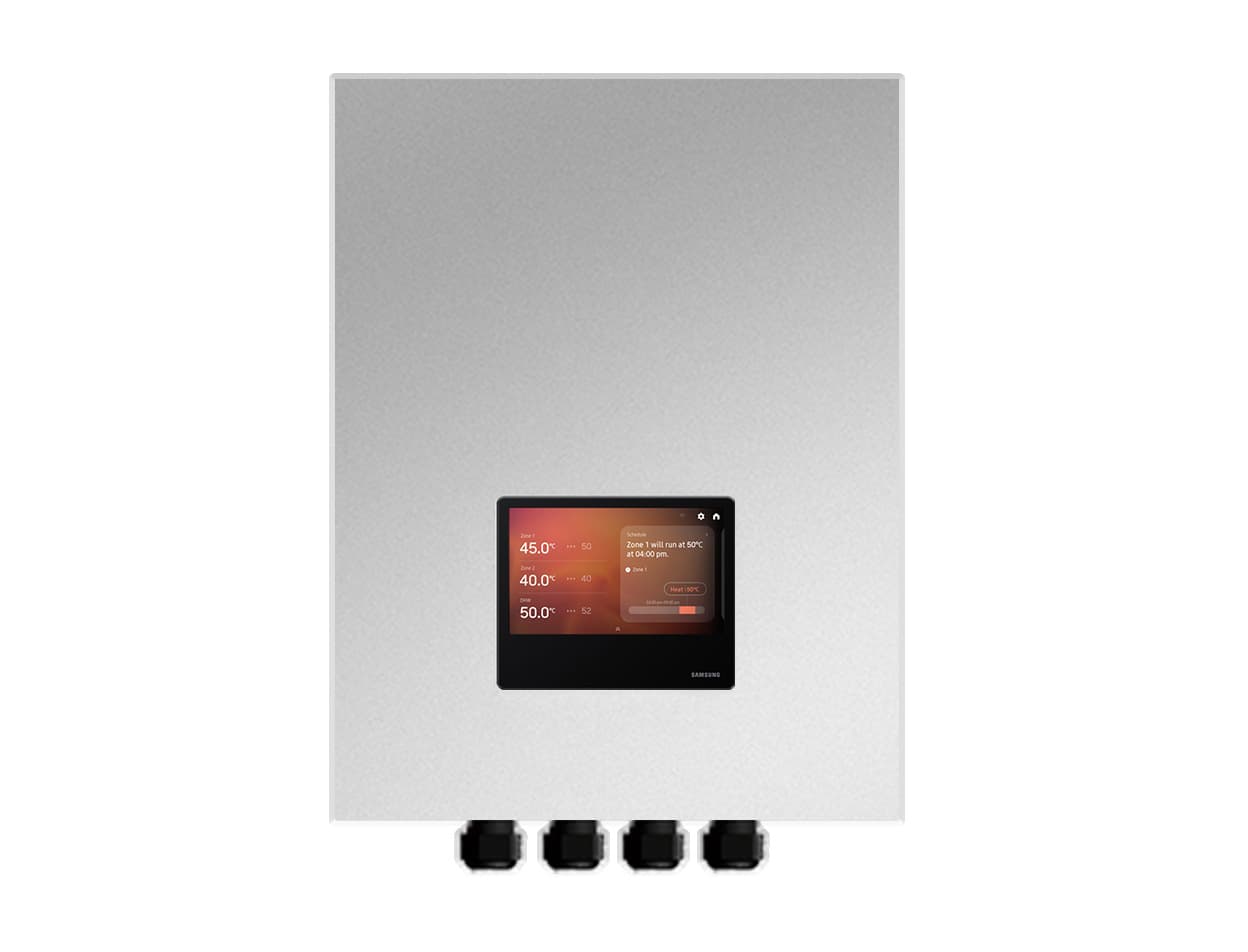

Sterownik kaskadowy Samsung MCM-D3E0N

Kontroler kaskadowy Samsung MCM-D3E0N został zaprojektowany do zarządzania instalacjami złożonymi z kilku pomp ciepła powietrze-woda Samsung EHS Mono z poziomu jednego systemu sterowania. Umożliwia podłączenie od 2 do 8 jednostek zewnętrznych i osiągnięcie łącznej mocy do 128 kW, oferując rozwiązanie szczególnie polecane do budynków wielorodzinnych, obiektów komercyjnych, instalacji zbiorczych oraz projektów o wysokim zapotrzebowaniu na ogrzewanie, chłodzenie i ciepłą wodę użytkową.

Kontroler automatycznie rozdziela zapotrzebowanie cieplne pomiędzy podłączone pompy ciepła, uruchamiając tylko taką liczbę jednostek, jaka jest w danym momencie potrzebna. Wyposażono go również w 7-calowy dotykowy ekran AI Home, łączność WiFi, integrację z Samsung SmartThings, monitorowanie energii oraz sterowanie do dwóch stref grzewczych.

Sterowanie kaskadowe do 8 pomp ciepła Samsung EHS

Główną funkcją Samsung MCM-D3E0N jest koordynacja kilku jednostek zewnętrznych EHS Mono tak, aby pracowały jako jedna instalacja grzewcza.

System obsługuje maksymalnie 8 pomp ciepła podłączonych do jednego kontrolera. Samsung przewiduje instalacje z jednostkami o tej samej mocy, a także kombinacje różnych mocy, pod warunkiem że należą do tego samego kompatybilnego typu produktu.

Przy ośmiu jednostkach o mocy 16 kW instalacja może osiągnąć łączną wydajność do 128 kW, co pozwala wykorzystać technologię pomp ciepła Samsung w projektach o zapotrzebowaniu cieplnym znacznie wyższym niż w pojedynczej instalacji mieszkaniowej.

Automatyczne zarządzanie zgodnie z zapotrzebowaniem cieplnym

Kontroler stale analizuje potrzeby instalacji w zakresie ogrzewania, chłodzenia i ciepłej wody użytkowej oraz dostosowuje liczbę pomp ciepła, które powinny pozostać aktywne.

Gdy zapotrzebowanie rośnie, system może stopniowo dołączać kolejne jednostki do pracy. Gdy maleje, ogranicza liczbę aktywnych pomp, aby uniknąć niepotrzebnego uruchamiania urządzeń.

Taka strategia pozwala pracować z mocą dopasowaną do rzeczywistego zapotrzebowania budynku i efektywniej wykorzystywać instalację złożoną z kilku pomp ciepła.

Wyrównywanie czasu pracy

Samsung MCM-D3E0N zarządza również rozkładem godzin pracy pomiędzy jednostkami zewnętrznymi.

Aby zrównoważyć ich wykorzystanie, kontroler może uruchamiać w pierwszej kolejności jednostkę z najmniejszą liczbą godzin pracy i zatrzymywać tę, która ma najdłuższy czas eksploatacji.

Taka logika pozwala rozłożyć pracę pomiędzy poszczególne pompy ciepła w kaskadzie zamiast stale eksploatować te same jednostki.

Praca ciągła w przypadku awarii jednej jednostki

Instalacja kaskadowa zapewnia również większą ciągłość działania. Jeśli jedna z pomp ciepła ulegnie awarii, system może zidentyfikować uszkodzoną jednostkę i kontynuować pracę z pozostałymi dostępnymi urządzeniami.

Dzięki temu pojedyncza usterka nie musi oznaczać całkowitego zatrzymania całej instalacji grzewczej, co jest szczególnie istotne w budynkach o stałym zapotrzebowaniu na ogrzewanie lub CWU.

Ogrzewanie, chłodzenie i ciepła woda użytkowa

Kontroler kaskadowy jest przygotowany do obsługi różnych potrzeb cieplnych w instalacji Samsung EHS:

• Ogrzewanie.
• Chłodzenie.
• Produkcja ciepłej wody użytkowej (CWU).
• Sterowanie dwiema strefami grzewczymi.

Dzięki temu można wykorzystać jeden system sterowania w projektach łączących klimatyzację i produkcję ciepłej wody za pomocą kilku pomp ciepła powietrze-woda.

Sterowanie dwiema strefami grzewczymi

MCM-D3E0N obsługuje zarządzanie dwiema niezależnymi strefami, co ułatwia tworzenie instalacji z różnymi obiegami hydraulicznymi lub wymaganiami temperaturowymi.

Kontroler może współpracować z pompami obiegowymi i zaworami mieszającymi, aby koordynować pracę hydrauliczną instalacji zgodnie z zaprojektowanym schematem.

Rozwiązanie to jest szczególnie przydatne w systemach łączących na przykład ogrzewanie podłogowe z innymi odbiornikami ciepła lub strefami budynku wymagającymi różnych warunków pracy.

7-calowy dotykowy ekran AI Home

Kontroler wyposażono w 7-calowy dotykowy ekran AI Home, który zapewnia graficzny interfejs do zarządzania i nadzorowania instalacji.

Z poziomu ekranu można uzyskać dostęp do informacji o pracy systemu, temperaturach, trybach działania, harmonogramach oraz różnych parametrach związanych z systemem EHS.

Interfejs umożliwia scentralizowanie sterowania instalacją, która może składać się z kilku pomp ciepła i różnych obiegów hydraulicznych.

Wbudowane WiFi i Samsung SmartThings

MCM-D3E0N posiada łączność WiFi i może zostać zintegrowany z ekosystemem Samsung SmartThings.

Za pomocą konta Samsung i kompatybilnego połączenia WiFi użytkownik może zarejestrować instalację w SmartThings i korzystać z funkcji zdalnego nadzoru oraz sterowania.

Samsung określa dla tego kontrolera wykorzystanie sieci WiFi o częstotliwości 2,4 GHz.

Monitorowanie zużycia energii

System umożliwia sprawdzanie informacji związanych z zużyciem energii instalacji oraz podłączonych jednostek zewnętrznych.

Monitorowanie ułatwia analizę pracy systemu kaskadowego i sprawdzenie, jak rozkłada się zapotrzebowanie pomiędzy poszczególne pompy ciepła.

Po połączeniu ze SmartThings można dodatkowo korzystać z funkcji podglądu i konfiguracji energetycznej zgodnych z instalacją.

Programowanie czasowe

Kontroler umożliwia ustawianie harmonogramów pracy, aby dostosować system do godzin i potrzeb cieplnych budynku.

Można definiować okresy pracy i nastawy, aby ograniczyć niepotrzebne użycie klimatyzacji, gdy określone strefy lub instalacje nie wymagają obsługi.

Tryb Poza domem

Wśród funkcji znajduje się tryb Poza domem, opracowany w celu utrzymania ogrzewania na obniżonej temperaturze w okresach nieobecności.

Funkcja ta jest przydatna do utrzymania minimalnych warunków w budynku bez korzystania z instalacji z takimi samymi parametrami komfortu jak w czasie normalnego użytkowania.

Tryb cichy

System oferuje również tryb cichy, pozwalający dostosować pracę pomp ciepła, gdy konieczne jest ograniczenie hałasu instalacji.

Dostępność i działanie tej funkcji zależą od podłączonych jednostek zewnętrznych EHS oraz konfiguracji wykonanej podczas uruchomienia.

Zarządzanie produkcją fotowoltaiczną i Smart Grid

Kontroler posiada funkcje związane z PV Ready i Smart Grid Ready, umożliwiając integrację produkcji ciepła ze strategiami zarządzania energią w budynku.

W odpowiednio skonfigurowanych instalacjach dostępność energii fotowoltaicznej lub określonych sygnałów zewnętrznych może być wykorzystana do dostosowania pracy pompy ciepła i bardziej efektywnego wykorzystania dostępnej energii.

Sterowanie pompami, zaworami i elementami pomocniczymi

Oprócz zarządzania jednostkami zewnętrznymi MCM-D3E0N jest przygotowany do współpracy z różnymi elementami hydraulicznymi i pomocniczymi instalacji EHS.

W zależności od konfiguracji może sterować lub przekazywać sygnały sterujące dla takich elementów jak:

• Pompy pierwotne.
• Pompy wtórne.
• Pompy obiegów strefowych.
• Zawory 2- i 3-drogowe.
• Zawory mieszające.
• Grzałka wspomagająca ogrzewanie.
• Grzałka wspomagająca CWU.
• Kocioł wspomagający.
• Czujniki temperatury.

Konfiguracja zależy od projektu hydraulicznego i powinna być wykonana zgodnie ze schematami oraz parametrami określonymi przez Samsung.

Dołączone czujniki temperatury

Kontroler jest dostarczany z czujnikami przeznaczonymi do monitorowania różnych temperatur w instalacji hydraulicznej.

Dokumentacja Samsung przewiduje czujniki dla takich parametrów jak temperatura zasobnika, wejście i wyjście wody oraz różne punkty kontrolne niezbędne do prawidłowego zarządzania systemem kaskadowym.

Kompatybilność z Samsung EHS Mono

MCM-D3E0N został opracowany specjalnie dla systemów pomp ciepła Samsung EHS Mono.

Samsung przewiduje jego zastosowanie z różnymi kompatybilnymi rodzinami, w tym:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 z wbudowaną pompą.

Jednostki podłączone w jednej kaskadzie muszą należeć do tego samego typu produktu. Nie należy mieszać różnych niekompatybilnych rodzin w jednej kaskadzie.

Możliwe jest natomiast łączenie różnych mocy w obrębie jednej kompatybilnej rodziny; na przykład jednostek o różnych mocach z gamy Mono R290.

Control Kit MIM-E03GN w zależności od jednostki zewnętrznej

W niektórych konfiguracjach EHS Mono konieczne jest zainstalowanie Control Kit Samsung MIM-E03GN przypisanego do każdej jednostki zewnętrznej, aby zapewnić komunikację i sterowanie kaskadą.

Samsung wskazuje, że modele EHS Mono R290 z wbudowaną pompą mogą pracować w rozwiązaniu kaskadowym bez MIM-E03GN, natomiast inne kompatybilne rodziny wymagają odpowiedniego zestawu sterującego.

Konieczność zastosowania tego akcesorium należy zawsze sprawdzić zgodnie z dokładnym oznaczeniem pomp ciepła wybranych do projektu.

Zasilanie jednofazowe

Kontroler wykorzystuje zasilanie 220-240 V / 50 Hz.

Podłączenie elektryczne, zabezpieczenia i okablowanie muszą być dobrane i wykonane zgodnie z instrukcją instalacji Samsung oraz obowiązującymi przepisami.

Wymiary Samsung MCM-D3E0N

Kontroler ma wymiary netto 380 mm szerokości, 480 mm wysokości i 150 mm głębokości.

Samsung podaje aktualnie masę netto 7,3 kg. Wymiary opakowania wynoszą 445 x 605 x 250 mm, a masa brutto to około 11,4 kg.

Dane techniczne Samsung MCM-D3E0N

• Marka: Samsung.
• Model: MCM-D3E0N.
• Typ: kontroler kaskadowy do pompy ciepła powietrze-woda.
• Kompatybilna seria: Samsung EHS Mono.
• Liczba jednostek zewnętrznych: od 2 do 8.
• Maksymalna moc systemu: do 128 kW.
• Ogrzewanie: tak.
• Chłodzenie: tak.
• Produkcja CWU: tak.
• Sterowanie dwiema strefami: tak.
• Automatyczne zarządzanie jednostkami w kaskadzie: tak.
• Wyrównywanie godzin pracy: tak.
• Częściowa praca w przypadku awarii jednej jednostki: tak, zależnie od konfiguracji systemu.
• Ekran: dotykowy AI Home.
• Rozmiar ekranu: 7 cali.
• Wbudowane WiFi: tak.
• SmartThings: kompatybilny.
• Sieć WiFi: 2,4 GHz.
• Monitorowanie energii: tak.
• Programowanie: tak.
• Tryb Poza domem: tak.
• Tryb cichy: tak.
• PV Ready: tak.
• Smart Grid Ready: tak.
• Sterowanie pompami hydraulicznymi: tak, zależnie od konfiguracji.
• Sterowanie zaworami: tak, zależnie od konfiguracji.
• Sterowanie grzałkami wspomagającymi: tak.
• Sterowanie kotłem wspomagającym: dostępne zależnie od konfiguracji.
• Zasilanie: 220-240 V / 50 Hz.
• Wymiary netto: 380 x 480 x 150 mm.
• Masa netto: 7,3 kg.
• Wymiary opakowania: 445 x 605 x 250 mm.
• Masa brutto: 11,4 kg.
• Kolor: satynowa szarość.

Centralne sterowanie dla instalacji EHS o dużej mocy

Samsung MCM-D3E0N pozwala rozszerzyć możliwości pomp ciepła EHS Mono poza pojedynczą instalację, koordynując do ośmiu jednostek jako jeden system produkcji ciepła.

Automatyczne zarządzanie zapotrzebowaniem, wyrównywanie czasu pracy, możliwość osiągnięcia do 128 kW oraz sterowanie ogrzewaniem, chłodzeniem, CWU i dwiema strefami sprawiają, że jest to rozwiązanie szczególnie ukierunkowane na instalacje zbiorcze i projekty profesjonalne.

Dodanie AI Home 7 cali, WiFi, SmartThings, monitorowania energii oraz funkcji integracji fotowoltaicznej i Smart Grid pozwala dodatkowo scentralizować działanie i nadzór energetyczny instalacji Samsung EHS w układzie kaskadowym.
