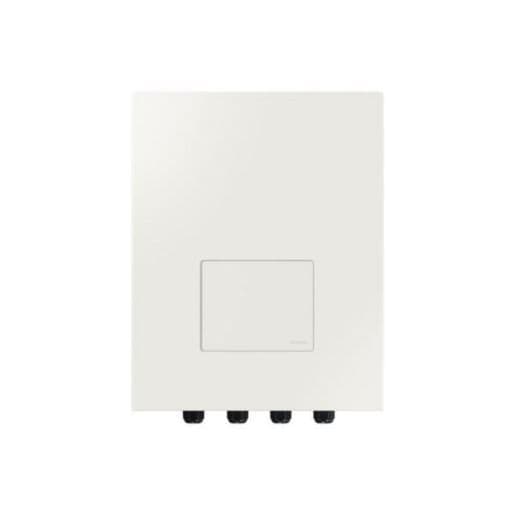

Zestaw sterowania kaskadowego Samsung MIM-E03CN

Samsung MIM-E03GN to dedykowany zestaw sterujący do integracji zewnętrznych jednostek Samsung EHS Mono bez wbudowanej pompy obiegowej w kaskadowym systemie aerotermii. Współpracuje z centralnym sterownikiem kaskadowym Samsung MCM-D3E0N i umożliwia każdej kompatybilnej jednostce zewnętrznej komunikację oraz skoordynowaną pracę w instalacjach o dużej mocy do ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej.

Samsung określa, że należy zainstalować jeden MIM-E03GN na każdą kompatybilną jednostkę zewnętrzną wymagającą zestawu sterującego. Dzięki tej architekturze system kaskadowy może obsługiwać do 8 pomp ciepła EHS Mono i osiągnąć maksymalną łączną moc 128 kW, oferując rozwiązanie szczególnie odpowiednie dla budynków wielorodzinnych, dużych domów oraz zastosowań komercyjnych wymagających większej wydajności grzewczej.

Dedykowany zestaw do kaskadowych systemów Samsung EHS

MIM-E03GN został opracowany specjalnie dla nowego kaskadowego systemu sterowania Samsung. Jego zadaniem jest pełnienie funkcji interfejsu sterowania dla każdej kompatybilnej jednostki zewnętrznej EHS Mono bez zintegrowanej pompy, umożliwiając jej połączenie z głównym sterownikiem MCM-D3E0N.

Samsung wyraźnie wskazuje, że MIM-E03GN jest zestawem przeznaczonym do jednostek zewnętrznych podłączanych do systemu kaskadowego i że innych zestawów sterujących nie należy stosować jako zamienników w tej konfiguracji.

Do 8 pomp ciepła i 128 kW mocy

Przy współpracy ze sterownikiem kaskadowym MCM-D3E0N system może obsługiwać do 8 jednostek zewnętrznych Samsung EHS Mono. Przy jednostkach o mocy do 16 kW instalacja może osiągnąć maksymalną łączną wydajność 128 kW.

Taka modułowa konfiguracja pozwala dopasować dostępną moc do zapotrzebowania cieplnego budynku. System może koordynować pracę poszczególnych pomp ciepła w zależności od zapotrzebowania, unikając konieczności jednoczesnej pracy wszystkich jednostek, gdy nie jest to potrzebne.

Modułowa praca i rozdział obciążenia

Rozwiązanie kaskadowe Samsung zostało zaprojektowane tak, aby modulować całkowitą wydajność w zależności od zapotrzebowania na ogrzewanie, chłodzenie lub ciepłą wodę użytkową. Główny sterownik koordynuje podłączone jednostki zewnętrzne i rozdziela obciążenie pomiędzy nimi, dostosowując produkcję do potrzeb instalacji.

Samsung dopuszcza łączenie jednostek zewnętrznych o różnych mocach, o ile należą do tego samego typu produktu. Na przykład w systemie EHS Mono R290 można łączyć różne moce z tej samej rodziny.

Nie wolno mieszać w jednej kaskadzie różnych, niekompatybilnych rodzin produktów. Dobór jednostek należy przeprowadzać zgodnie z tabelami kombinacji i instrukcjami technicznymi Samsung.

Kompatybilny z różnymi seriami EHS Mono

System kaskadowy Samsung obsługuje różne rodziny pomp ciepła EHS Mono. MIM-E03GN stosuje się w kompatybilnych jednostkach wymagających indywidualnego zestawu sterującego do podłączenia do sterownika centralnego.

• Samsung EHS Mono R32: kompatybilny z systemem kaskadowym poprzez MIM-E03GN, zależnie od modelu.
• Samsung EHS Mono HT Quiet: kompatybilny z systemem kaskadowym poprzez MIM-E03GN.
• Samsung EHS Mono R290: kompatybilny poprzez MIM-E03GN w wersjach bez wbudowanej pompy.
• Samsung EHS Mono R290 z wbudowaną pompą: nie wymaga MIM-E03GN.

Samsung podaje, że jednostki R290 Mono z wbudowaną pompą mogą być podłączone do systemu kaskadowego bez tego zestawu sterującego, ponieważ mają zintegrowane niezbędne komponenty.

Wymagany główny sterownik MCM-D3E0N

MIM-E03GN sam w sobie nie jest głównym sterownikiem instalacji. Jego funkcją jest podłączenie pojedynczej jednostki zewnętrznej do systemu kaskadowego. Za ogólne zarządzanie całym układem odpowiada Samsung MCM-D3E0N, który pełni rolę sterownika centralnego.

W instalacjach z wieloma jednostkami zewnętrznymi bez wbudowanej pompy stosuje się jeden MIM-E03GN na każdą pompę ciepła, natomiast jeden MCM-D3E0N koordynuje cały układ.

Ogrzewanie, chłodzenie i CWU

System Samsung EHS Cascade jest przygotowany do obsługi instalacji ogrzewania, chłodzenia oraz produkcji ciepłej wody użytkowej. Pozwala to wykorzystywać kilka pomp ciepła jako jedną skoordynowaną instalację i dostosowywać jej pracę do zapotrzebowania cieplnego budynku.

Sterownik kaskadowy może dodatkowo zarządzać dwiema niezależnymi strefami grzewczymi i umożliwia integrację z innymi źródłami ciepła w celu tworzenia systemów hybrydowych, o ile projekt spełnia warunki i schematy hydrauliczne przewidziane przez Samsung.

Większa ciągłość pracy

Instalacja z wieloma pompami ciepła w kaskadzie oferuje modułową architekturę w porównaniu z rozwiązaniami opartymi na jednej dużej maszynie. Samsung zaprojektował system tak, aby w określonych sytuacjach awarii jednej jednostki sterownik mógł ją odizolować i utrzymać pracę pozostałych dostępnych jednostek.

Taka strategia pozwala zachować zdolność produkcji ciepła podczas serwisowania uszkodzonej jednostki i jest szczególnie korzystna w budynkach, w których ogrzewanie lub produkcja CWU mają duże znaczenie.

Integracja z Modbus i systemami połączonymi

Centralny sterownik MCM-D3E0N używany wraz z MIM-E03GN jest kompatybilny z komunikacją Modbus, co ułatwia integrację z zewnętrznymi systemami sterowania i zarządzania budynkiem.

Platforma kaskadowa oferuje również kompatybilność z EHS Cloud i SmartThings w wersjach oprogramowania wskazanych przez Samsung. Funkcje te dotyczą systemu sterowania kaskadowego i mogą wymagać połączenia z internetem, konta Samsung oraz dodatkowych komponentów komunikacyjnych w zależności od zainstalowanej konfiguracji.

W zestawie czujnik przepływu

W komplecie z MIM-E03GN znajduje się czujnik przepływu z przewodem o długości 1,5 metra. Element ten umożliwia kontrolę przepływu wody związanej z jednostką zewnętrzną i stanowi część komponentów potrzebnych do prawidłowej integracji pompy ciepła w hydraulicznym systemie kaskadowym.

Dostarczane są również niezbędne złącza rurowe do integracji hydraulicznej zestawu, a także elementy mocujące i uszczelki.

Zawartość zestawu Samsung MIM-E03GN

• Zestaw sterujący: Samsung MIM-E03GN.
• Czujnik przepływu: 1 sztuka z przewodem 1,5 m.
• Prawy łącznik rurowy: Ø zewnętrzna 28 mm, 1 sztuka.
• Lewy łącznik rurowy: Ø zewnętrzna 28 mm, 1 sztuka.
• Elementy mocujące: 2 sztuki.
• Uszczelki O-ring: 2 sztuki.

Wymiary i zasilanie

MIM-E03GN ma formę naścienną, wymiary 380 x 480 x 150 mm oraz przybliżoną masę netto 6,7 kg. Zasilanie elektryczne jest jednofazowe, 230 V, 50 Hz.

Komunikacja z systemem wykorzystuje specjalne okablowanie sterujące, które należy instalować zgodnie z przekrojami, trasami i wymaganiami wskazanymi w instrukcji montażu Samsung.

Dane techniczne Samsung MIM-E03GN

• Marka: Samsung.
• Model: MIM-E03GN.
• Typ: zestaw sterujący do systemu EHS w kaskadzie.
• Zastosowanie: kompatybilne jednostki zewnętrzne Samsung EHS Mono bez wbudowanej pompy.
• Kompatybilny sterownik główny: MCM-D3E0N.
• Liczba wymaganych zestawów: 1 na każdą kompatybilną jednostkę zewnętrzną wymagającą Control Kit.
• Maksymalna liczba jednostek zewnętrznych na jeden sterownik kaskadowy: 8.
• Maksymalna moc systemu kaskadowego: do 128 kW przy 8 jednostkach po 16 kW.
• Zasilanie: jednofazowe, 230 V, 50 Hz.
• Wskazany przekrój przewodu komunikacyjnego: 0,75 mm².
• Liczba jednostek obsługiwanych bezpośrednio przez każdy MIM-E03GN: 1.
• Czujnik przepływu: w zestawie.
• Długość przewodu czujnika przepływu: 1,5 m.
• Dołączone złącza hydrauliczne: 2 x Ø28 mm zewnętrzne.
• Wymiary: 380 x 480 x 150 mm.
• Masa netto: około 6,7 kg.
• Montaż: naścienny.

Kompatybilność w instalacji kaskadowej

Samsung określa, że maksymalna liczba jednostek zewnętrznych podłączonych do jednego sterownika MCM-D3E0N wynosi osiem. Zastosowane jednostki muszą należeć do jednej rodziny produktowej, choć można używać różnych mocy w obrębie tej samej rodziny.

Na przykład możliwe jest łączenie różnych mocy kompatybilnych EHS Mono R290 w jednej instalacji, ale nie wolno swobodnie mieszać jednostek R290, R32 i HT Quiet w jednej kaskadzie.

Jednostki Samsung EHS Mono R290 z wbudowaną pompą obiegową mogą pracować bezpośrednio ze sterownikiem kaskadowym i nie wymagają MIM-E03GN. Natomiast kompatybilne jednostki bez wbudowanej pompy wykorzystują ten zestaw jako indywidualny interfejs z systemem.

Rozwiązanie dla instalacji aerotermii o dużej mocy

Samsung MIM-E03GN pozwala przekształcić kilka kompatybilnych pomp ciepła EHS Mono w modułową instalację koordynowaną przez sterownik MCM-D3E0N. Taka architektura umożliwia osiągnięcie do 128 kW przy ośmiu jednostkach, stopniowe dopasowanie mocy do zapotrzebowania oraz większą elastyczność niż rozwiązanie oparte na jednej jednostce o dużej wydajności.

Ze względu na swoje właściwości jest to rozwiązanie szczególnie polecane do budynków wielorodzinnych, zastosowań komercyjnych oraz projektów centralnej aerotermii, w których konieczne jest połączenie kilku pomp ciepła Samsung EHS Mono.

Ważne: MIM-E03GN jest indywidualnym zestawem sterującym do systemu kaskadowego i nie zastępuje głównego sterownika MCM-D3E0N. Przed zaprojektowaniem instalacji należy sprawdzić dokładną kompatybilność każdej jednostki zewnętrznej. ClimateHub i Hydro Unit nie są kompatybilne z tym rozwiązaniem kaskadowym zgodnie z aktualną dokumentacją Samsung.
