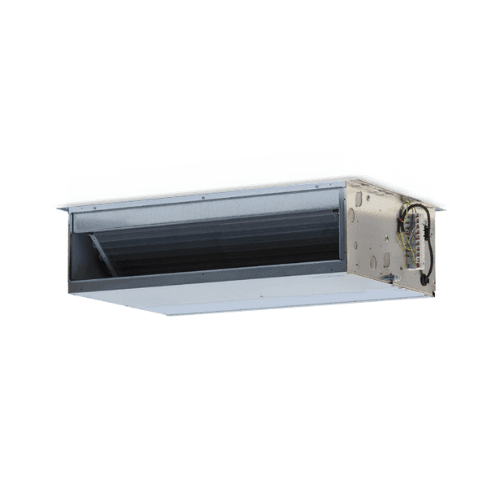

Fancoil kanałowy średniociśnieniowy Galletti DUCTIMAX 34D 7 prędkości

Fancoil kanałowy Galletti DUCTIMAX 34D, referencja DM34D1L0000030B, to hydroniczna jednostka końcowa średniego ciśnienia przeznaczona do instalacji ukrytych w suficie podwieszanym oraz dystrybucji powietrza za pomocą kanałów. Wyposażona jest w silnik wielobiegowy do 7 prędkości, główną baterię 4-rzędową oraz wentylatory odśrodkowe z podwójnym zasysaniem, oferując kompaktowe rozwiązanie do klimatyzacji wodnej w domach, biurach i zastosowaniach sektora komercyjnego.

W konfiguracji 2-rurowej DUCTIMAX 34 oferuje certyfikowany strumień powietrza do 402 m³/h, maksymalne dostępne ciśnienie statyczne 63 Pa oraz moc chłodniczą do 2,96 kW w nominalnych warunkach testowych Galletti. Niewielka wysokość, około 250 mm, ułatwia integrację w sufitach podwieszanych o ograniczonej przestrzeni.

Fancoil kanałowy Galletti DUCTIMAX 34D

DUCTIMAX to gama Galletti opracowana specjalnie do instalacji kanałowych średniego ciśnienia, w których liczą się niewielkie wymiary oraz elastyczność w dostosowaniu pracy wentylatora do rzeczywistych potrzeb sieci kanałów.

Seria łączy kompaktową konstrukcję z wymiennikami z miedzi i aluminium oraz wentylatorami odśrodkowymi, umożliwiając dyskretną dystrybucję klimatyzowanego powietrza za pomocą kratek lub nawiewników oddalonych od samej jednostki.

Silnik wielobiegowy z maksymalnie 7 prędkościami

Referencja DM34D1L0000030B obejmuje handlową konfigurację 7 prędkości.

Silnik elektryczny jest jednofazowy asynchroniczny, z kondensatorem pracy, zabezpieczeniem termicznym i montażem na wspornikach antywibracyjnych. Dostępność różnych prędkości pozwala dostosować przepływ, ciśnienie i poziom hałasu do charakterystyki instalacji.

Dla certyfikowanych parametrów nominalnych modelu DUCTIMAX 34 Galletti jako punkty odniesienia stosuje prędkości 1, 6 i 7, odpowiadające odpowiednio publikowanym poziomom minimalnym, średnim i maksymalnym.

Strumień powietrza do 402 m³/h

Certyfikowane nominalne strumienie powietrza dla DUCTIMAX 34 wynoszą:

• Prędkość minimalna: 195 m³/h.
• Prędkość średnia: 360 m³/h.
• Prędkość maksymalna: 402 m³/h.

Wybór prędkości pozwala zrównoważyć ilość tłoczonego powietrza z wymaganym ciśnieniem w kanałach oraz poziomem akustycznym wymaganym w danym projekcie.

Dostępne ciśnienie do 63 Pa

DUCTIMAX 34 został zaprojektowany do instalacji średniego ciśnienia i zapewnia różne poziomy ciśnienia statycznego w zależności od wybranej prędkości:

• Prędkość minimalna: 19 Pa.
• Prędkość średnia: 50 Pa.
• Prędkość maksymalna: 63 Pa.

Wartości te należy uwzględnić podczas doboru sieci kanałów, biorąc pod uwagę straty ciśnienia powodowane przez kanały, kolana, przejścia, kratki, filtry i pozostałe akcesoria.

Parametry chłodnicze w systemie 2-rurowym

W warunkach testowych obecnie stosowanych przez Galletti dla chłodzenia — woda 7/12 °C oraz powietrze na wlocie 27 °C temperatury suchej i 19 °C temperatury mokrej — model 34 oferuje:

• Całkowita moc chłodnicza przy prędkości minimalnej: 1,57 kW.
• Całkowita moc chłodnicza przy prędkości średniej: 2,69 kW.
• Całkowita moc chłodnicza przy prędkości maksymalnej: 2,96 kW.

Odpowiadająca moc chłodnicza jawna wynosi:

• Minimalna: 1,07 kW.
• Średnia: 1,86 kW.
• Maksymalna: 2,03 kW.

Rzeczywiste parametry będą się różnić w zależności od temperatury wody, warunków powietrza na wlocie, przepływu hydraulicznego oraz prędkości wentylacji.

Parametry grzewcze

Przy wodzie 45/40 °C i powietrzu na wlocie 20 °C Galletti deklaruje dla konfiguracji 2-rurowej:

• Moc grzewcza przy prędkości minimalnej: 1,59 kW.
• Moc grzewcza przy prędkości średniej: 2,80 kW.
• Moc grzewcza przy prędkości maksymalnej: 3,10 kW.

Wartości te sprawiają, że DUCTIMAX może być stosowany w systemach hydronicznych zasilanych pompami ciepła, agregatami chłodniczymi, kotłami lub innymi kompatybilnymi źródłami, pod warunkiem prawidłowego doboru hydraulicznego do rzeczywistych warunków projektu.

Przepływ hydrauliczny w chłodzeniu

Dla nominalnych warunków chłodzenia wymagany przepływ wody wynosi:

• Prędkość minimalna: 274 l/h.
• Prędkość średnia: 476 l/h.
• Prędkość maksymalna: 527 l/h.

Odpowiadające straty ciśnienia w baterii wynoszą:

• Minimalna: 3 kPa.
• Średnia: 7 kPa.
• Maksymalna: 9 kPa.

Przepływ hydrauliczny w ogrzewaniu

Przy nominalnych warunkach ogrzewania przepływy wynoszą:

• Prędkość minimalna: 276 l/h.
• Prędkość średnia: 488 l/h.
• Prędkość maksymalna: 538 l/h.

Straty ciśnienia hydraulicznego wynoszą:

• Minimalna: 2 kPa.
• Średnia: 6 kPa.
• Maksymalna: 8 kPa.

Bateria wymiany ciepła 4-rzędowa

DUCTIMAX 34 posiada główną baterię 4-rzędową, wykonaną z rur miedzianych i aluminiowych lameli łączonych metodą mechanicznego rozprężania.

Taka konfiguracja zwiększa powierzchnię wymiany ciepła w porównaniu z modelami 3-rzędowymi i pozwala uzyskać wyższe parametry przy ograniczonym przepływie powietrza.

Bateria zawiera kolektory i elementy ułatwiające odpowietrzanie obiegu hydraulicznego.

Przyłącza hydrauliczne 1/2"

Główny wymiennik wykorzystuje żeńskie przyłącza hydrauliczne 1/2".

Galletti projektuje przyłącza gamy DUCTIMAX tak, aby można je było odwracać poprzez obrót baterii, gdy pozwalają na to warunki montażu, zapewniając elastyczność podczas instalacji.

Wentylatory odśrodkowe z podwójnym zasysaniem

Urządzenie wykorzystuje wentylatory odśrodkowe z podwójnym zasysaniem z łopatkami wygiętymi do przodu.

Wentylatory są wyważane statycznie i dynamicznie oraz sprzęgane bezpośrednio z silnikiem elektrycznym, co ogranicza drgania i pozwala osiągnąć ciśnienie wymagane do pracy z kanałami.

Pobór mocy wentylatora

Pobór mocy zmienia się w zależności od prędkości pracy:

• Prędkość minimalna: 34 W.
• Prędkość średnia: 85 W.
• Prędkość maksymalna: 106 W.

Nominalne zasilanie elektryczne urządzenia to 230 V jednofazowe, 50 Hz.

Poziomy akustyczne

Galletti deklaruje dla modelu 34 całkowitą moc akustyczną:

• Prędkość minimalna: 39 dB(A).
• Prędkość średnia: 50 dB(A).
• Prędkość maksymalna: 54 dB(A).

Odpowiadająca moc akustyczna dla zespołu ssania i promieniowania wynosi 37 / 48 / 52 dB(A), natomiast po stronie nawiewu 36 / 47 / 51 dB(A).

Poziom hałasu odczuwany w pomieszczeniu będzie zależał od projektu sieci kanałów, izolacji, sufitów podwieszanych, kratek oraz odległości od stref użytkowanych.

Kompaktowa konstrukcja do sufitu podwieszanego

DUCTIMAX został opracowany specjalnie do poziomego montażu podtynkowego w suficie podwieszanym.

Konstrukcja ma bardzo niewielką wysokość, co ułatwia montaż tam, gdzie dostępna przestrzeń pionowa jest ograniczona.

Dla modeli 33-34 główne wymiary wynoszą około:

• Szerokość całkowita: 968 mm.
• Głębokość: 665 mm.
• Wysokość: 250 mm.
• Waga: około 33 kg.

Stalowa konstrukcja ocynkowana

Konstrukcja nośna fancoila wykonana jest z blachy stalowej ocynkowanej.

Wnętrze zawiera izolację termoakustyczną, która ogranicza zarówno straty ciepła, jak i przenoszenie hałasu do sufitu podwieszanego oraz klimatyzowanej przestrzeni.

Zintegrowana taca skroplin

DUCTIMAX posiada w swojej konstrukcji główną tacę do zbierania wody kondensacyjnej powstającej podczas pracy w trybie chłodzenia.

Galletti umieszcza tacę pod ciśnieniem dodatnim względem punktu odpływu, aby ułatwić odprowadzanie skroplin.

Przyłącze odpływu wskazane na rysunku wymiarowym dla tej rodziny wynosi około 17 mm.

Instalacja kanałowa

Jako ukryty fancoil, klimatyzowane powietrze jest rozprowadzane z jednostki za pomocą sieci kanałów do kratek lub nawiewników umieszczonych w strefach przeznaczonych do klimatyzacji.

Taki system pozwala:

• Ukryć jednostkę wewnętrzną w suficie podwieszanym.
• Zmniejszyć wpływ wizualny w pomieszczeniu.
• Wybrać położenie kratek nawiewnych i powrotnych.
• Dostosować rozprowadzenie powietrza do architektury wnętrza.
• Klimatyzować strefę za pomocą prawidłowo dobranej sieci kanałów.

Dostępne filtry powietrza

Gama DUCTIMAX obsługuje regenerowalne systemy filtracji z włókna akrylowego w różnych klasach, zależnie od konfiguracji i wybranych akcesoriów.

Galletti przewiduje filtry G2, G3 i G4, umożliwiając dostosowanie poziomu filtracji do potrzeb projektu.

Obecność i dokładna klasa filtra należy potwierdzić zgodnie z dostarczoną konfiguracją, ponieważ gama obejmuje różne warianty i akcesoria.

Szeroka gama akcesoriów

DUCTIMAX można uzupełnić o liczne akcesoria, aby dostosować urządzenie do projektu instalacji:

• Zawory 3-drogowe z siłownikiem.
• Sterowniki elektromechaniczne.
• Sterowniki elektroniczne z mikroprocesorem.
• Sterowniki MYCOMFORT i EVO.
• Czujniki temperatury i wilgotności.
• Plenum nawiewne i ssawne.
• Przyłącza do elastycznych przewodów Ø200 mm.
• Złączki proste i 90°.
• Kratki ssawne i nawiewne.
• Dodatkowa grzałka elektryczna.
• Dodatkowe tace skroplin.
• Akcesoria filtracyjne.

Elementy te należy traktować jako opcjonalne, chyba że konfiguracja handlowa dostawy wyraźnie stanowi inaczej.

Certyfikacja Eurovent

Gama DUCTIMAX posiada certyfikowane parametry Eurovent.

Nominalne wartości strumienia powietrza, dostępnego ciśnienia, mocy, poboru energii oraz parametrów cieplnych podawane przez Galletti są publikowane zgodnie z warunkami testowymi określonymi w dokumentacji technicznej.

Dane techniczne Galletti DM34D1L0000030B

• Marka: Galletti.
• Gama: DUCTIMAX.
• Model handlowy: 34D.
• Referencja: DM34D1L0000030B.
• Typ: kanałowy fancoil hydroniczny średniego ciśnienia.
• Montaż: poziomy w suficie podwieszanym.
• Konfiguracja: 2-rurowa.
• Silnik: wielobiegowy.
• Liczba prędkości: do 7.
• Certyfikowane prędkości odniesienia: 1 / 6 / 7.
• Zasilanie: 230 V / 1 faza / 50 Hz.
• Nominalny strumień powietrza: 195 / 360 / 402 m³/h.
• Dostępne ciśnienie statyczne: 19 / 50 / 63 Pa.
• Pobór mocy elektrycznej: 34 / 85 / 106 W.
• Całkowita moc chłodnicza: 1,57 / 2,69 / 2,96 kW.
• Jawna moc chłodnicza: 1,07 / 1,86 / 2,03 kW.
• Moc grzewcza: 1,59 / 2,80 / 3,10 kW.
• Przepływ wody w chłodzeniu: 274 / 476 / 527 l/h.
• Spadek ciśnienia w chłodzeniu: 3 / 7 / 9 kPa.
• Przepływ wody w ogrzewaniu: 276 / 488 / 538 l/h.
• Spadek ciśnienia w ogrzewaniu: 2 / 6 / 8 kPa.
• Liczba rzędów głównej baterii: 4.
• Materiał baterii: rury miedziane i lamele aluminiowe.
• Przyłącza hydrauliczne: 1/2" żeńskie.
• Wentylatory: odśrodkowe z podwójnym zasysaniem.
• Całkowita moc akustyczna: 39 / 50 / 54 dB(A).
• Przybliżona szerokość: 968 mm.
• Głębokość: 665 mm.
• Wysokość: 250 mm.
• Waga: około 33 kg.
• Odpływ skroplin: około 17 mm.
• Certyfikacja parametrów: Eurovent.

Kompaktowy fancoil średniego ciśnienia do klimatyzacji kanałowej

Galletti DUCTIMAX 34D DM34D1L0000030B łączy format o wysokości zaledwie 250 mm z silnikiem 7-biegowym, baterią 4-rzędową i ciśnieniem dostępnym do 63 Pa, oferując rozwiązanie szczególnie odpowiednie do ukrytych instalacji hydronicznych w suficie podwieszanym.

Możliwość dostosowania przepływu na różnych poziomach prędkości pozwala zrównoważyć parametry cieplne, dostępne ciśnienie i hałas pracy zgodnie z charakterystyką kanału. Przy chłodzeniu do 2,96 kW i ogrzewaniu do 3,10 kW w aktualnych nominalnych warunkach Galletti jest to wszechstronna jednostka do projektów mieszkaniowych i komercyjnych klimatyzacji wodnej.
