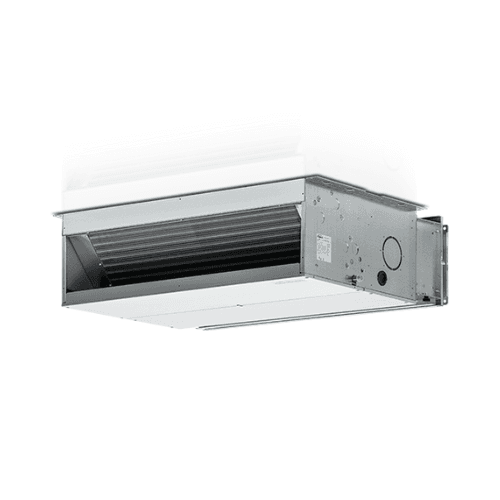

Klimakonwektor kanałowy Galletti UTN 19A 2-rurowy 7,7 kW chłodzenie / 7,5 kW ogrzewanie

Fancoil kanałowy Galletti UTN 19A, referencja UT19A0L00000N0A, to wysokowydajna kanałowa jednostka końcowa hydroniczna do instalacji 2-rurowych. Wyposażona jest w baterię wymiennika o 4 rzędach, wentylatory odśrodkowe z podwójnym zasysaniem oraz 3-biegowy silnik elektryczny, zapewniając do 1.577 m³/h wydatku powietrza i użyteczne ciśnienie statyczne do 62 Pa.

Wysoka elastyczność montażu pozwala na instalację zarówno w pozycji poziomej, jak i pionowej, ułatwiając integrację z sufitami podwieszanymi, przestrzeniami technicznymi i sieciami kanałów. Konfiguracja UT19A0L00000N0A posiada przyłącza hydrauliczne po lewej stronie i jest dostarczana bez dodatkowej baterii, zaworu, panelu sterowania, czujników ani filtra, co pozwala dobrać wyposażenie odpowiednie do konkretnego projektu.

Fancoil Galletti UTN 19A do systemów 2-rurowych

UTN 19A został zaprojektowany do instalacji hydronicznych, w których zimna lub ciepła woda z generatora przepływa przez jedną główną baterię.

W instalacji 2-rurowej ten sam obieg hydrauliczny jest wykorzystywany naprzemiennie do chłodzenia lub ogrzewania, w zależności od sezonu i temperatury dostarczanej wody.

Po prawidłowym doborze może być integrowany z systemami takimi jak:

• Pompy ciepła powietrze-woda.
• Chillery wodne.
• Kotły.
• Centralne systemy hydroniczne.
• Instalacje mieszkaniowe i komercyjne klimatyzacji kanałowej.

Wersja A o wysokiej wydajności

W nomenklaturze Galletti litera A oznacza wersję kanałową o wysokiej wydajności.

W modelu UTN 19A główna bateria wykorzystuje 4 rzędy wymiany, z rurkami miedzianymi i aluminiowymi lamelami mocowanymi metodą rozprężania mechanicznego, aby uzyskać dużą powierzchnię wymiany ciepła.

3-biegowy silnik elektryczny

Kod konfiguracji zawiera silnik typu 0, który Galletti identyfikuje jako 3-biegowy silnik elektryczny.

Silnik jest zamontowany na wibroizolacyjnych wspornikach, posiada kondensator pracy ciągłej oraz zabezpieczenie termiczne uzwojenia i jest bezpośrednio sprzężony z zespołem wentylatorów odśrodkowych.

Różne prędkości pozwalają jednocześnie dostosować wydajność powietrza, moc grzewczą, dostępne ciśnienie i poziom hałasu do wymagań instalacji.

Wydatek powietrza do 1.577 m³/h

Aktualna oficjalna karta techniczna podaje następujące nominalne wydatki powietrza dla Galletti UTN 19A:

• Prędkość minimalna: 1.166 m³/h.
• Prędkość średnia: 1.500 m³/h.
• Prędkość maksymalna: 1.577 m³/h.

Zakres ten pozwala dostosować pracę do strat ciśnienia w kanałach oraz wymaganej ilości powietrza w klimatyzowanej przestrzeni.

Użyteczne ciśnienie statyczne do 62 Pa

Dostępne ciśnienie również zależy od wybranej prędkości:

• Prędkość minimalna: 38 Pa.
• Prędkość średnia: 50 Pa.
• Prędkość maksymalna: 62 Pa.

Wartości te należy wykorzystać do prawidłowego doboru sieci kanałów, uwzględniając straty ciśnienia generowane przez kanały, kolana, przejścia, filtry, kratki i nawiewniki.

Aktualne parametry chłodnicze

Galletti obecnie publikuje parametry UTN 19A w chłodzeniu dla wody 7/12 °C oraz powietrza na wlocie 27 °C temperatury suchej i 19 °C temperatury mokrej, zgodnie z EN 1397:2021.

• Całkowita moc chłodnicza przy prędkości minimalnej: 7,34 kW.
• Całkowita moc chłodnicza przy prędkości średniej: 9,17 kW.
• Całkowita moc chłodnicza przy prędkości maksymalnej: 10,1 kW.

Podawana moc chłodnicza jawna wynosi:

• Prędkość minimalna: 5,43 kW.
• Prędkość średnia: 6,81 kW.
• Prędkość maksymalna: 8,83 kW.

Rzeczywiste parametry będą zależeć od temperatury wody na wejściu i wyjściu, warunków powietrza, przepływu hydraulicznego oraz wybranej prędkości.

Aktualne parametry grzewcze

W trybie ogrzewania oficjalne dane określane są dla wody 45/40 °C i powietrza na wlocie 20 °C.

• Moc grzewcza przy prędkości minimalnej: 7,94 kW.
• Moc grzewcza przy prędkości średniej: 9,96 kW.
• Moc grzewcza przy prędkości maksymalnej: 11,0 kW.

Te warunki badań przy niskiej temperaturze wody są szczególnie istotne dla nowoczesnych instalacji hydronicznych zasilanych pompą ciepła.

Przepływ hydrauliczny w chłodzeniu

W nominalnych warunkach chłodzenia Galletti podaje:

• Prędkość minimalna: 1.266 l/h.
• Prędkość średnia: 1.582 l/h.
• Prędkość maksymalna: 1.749 l/h.

Odpowiadające straty ciśnienia w głównej baterii wynoszą:

• Minimalne: 20 kPa.
• Średnie: 31 kPa.
• Maksymalne: 36 kPa.

Przepływ hydrauliczny w ogrzewaniu

Przy wodzie 45/40 °C oficjalna tabela wskazuje:

• Prędkość minimalna: 1.365 l/h.
• Prędkość średnia: 1.715 l/h.
• Prędkość maksymalna: 1.857 l/h.

Odpowiadające straty ciśnienia hydraulicznego wynoszą:

• Minimalne: 22 kPa.
• Średnie: 29 kPa.
• Maksymalne: 34 kPa.

Przyłącza hydrauliczne 3/4"

UTN 19A wykorzystuje przyłącza hydrauliczne 3/4" w głównej baterii.

Referencja UT19A0L00000N0A posiada przyłącza głównej baterii po lewej stronie, zgodnie z oficjalnym konfiguratoriem Galletti.

Bateria w tej gamie może mieć różne układy w zależności od zamówionej konfiguracji, dlatego należy zachować orientację odpowiadającą konkretnej referencji handlowej.

Konfiguracja bez dodatkowej baterii

Referencja nie zawiera drugiej baterii wymiennika, co potwierdza konfigurację dla systemu 2-rurowego.

W instalacjach 4-rurowych Galletti stosuje dodatkową, niezależną baterię, aby jednocześnie zapewnić obiegi wody zimnej i ciepłej, co nie dotyczy tej referencji.

Bez fabrycznego zaworu hydraulicznego

Kod UT19A0L00000N0A wskazuje, że zawór regulacyjny nie jest obecny w podstawowym zakresie dostawy.

Galletti oferuje jako akcesoria zawory 2- i 3-drogowe oraz niezależne zawory ciśnieniowe z różnymi typami siłowników.

Zawór nie powinien być uznawany za element w zestawie, chyba że zostanie wyraźnie dodany do zamówienia.

Bez wbudowanego panelu sterowania

Konfiguracja jest również dostarczana bez panelu sterowania z fabryki.

Gama UTN umożliwia zastosowanie różnych opcjonalnych rozwiązań regulacyjnych, między innymi:

• Sterowanie elektromechaniczne.
• Sterowanie elektroniczne TED.
• LED503.
• MY COMFORT.
• Platforma EVO.
• Karty EVOBOARD.

Pozwala to dobrać regulację zgodnie z projektem hydraulicznym i systemem automatyki obiektu.

Bez opcjonalnych czujników w standardzie

Kod referencyjny wskazuje również, że nie są dołączone dodatkowe czujniki.

Galletti oferuje opcjonalnie czujniki:

• Temperatury powietrza.
• Temperatury wody.
• Wilgotności.
• Połączeń powietrza, wody i wilgotności.

Bez filtra powietrza w zestawie

Litera N w konfiguratorze oznacza tę wersję jako bez filtra.

Jeśli projekt wymaga filtracji, Galletti oferuje opcjonalne moduły:

• Filtr płaski klasy G2.
• Filtr falisty klasy G4.

Moduł filtracyjny należy dobrać jako akcesorium i uwzględnić jego spadek ciśnienia.

Wentylatory odśrodkowe z podwójnym zasysaniem

UTN wykorzystuje wentylatory odśrodkowe z podwójnym zasysaniem, zaprojektowane z myślą o ograniczeniu emisji akustycznej.

Wentylatory są wyważone statycznie i dynamicznie, aby ograniczyć drgania i obciążenia przenoszone na wał silnika.

Pobór mocy wentylatora

Pobór mocy elektrycznej zależy od prędkości:

• Prędkość minimalna: 290 W.
• Prędkość średnia: 380 W.
• Prędkość maksymalna: 505 W.

Nominalne zasilanie elektryczne wynosi 230 V jednofazowe 50 Hz.

Dane akustyczne

Całkowita certyfikowana moc akustyczna dla UTN 19A wynosi:

• Prędkość minimalna: 61 dB(A).
• Prędkość średnia: 67 dB(A).
• Prędkość maksymalna: 71 dB(A).

Moc akustyczna promieniowana plus ssanie wynosi 59 / 65 / 69 dB(A), natomiast moc akustyczna związana z nawiewem wynosi 57 / 63 / 68 dB(A).

Poziom hałasu odczuwany w pomieszczeniu będzie również zależeć od projektu kanałów, sufitu podwieszanego, izolacji, kratek i cech konstrukcyjnych instalacji.

Montaż poziomy lub pionowy

Jedną z głównych zalet gamy UTN jest możliwość montażu poziomego lub pionowego.

Galletti stosuje system odprowadzania kondensatu przygotowany do obu orientacji, co ułatwia integrację fancoila zarówno w sufitach podwieszanych, jak i w pionowych rozwiązaniach technicznych.

Adaptowalne zasysanie powietrza

Pozycję zasysania można zmienić podczas instalacji, zwiększając elastyczność podłączenia powrotu powietrza do dostępnej konfiguracji na budowie.

Ta cecha ułatwia dopasowanie do istniejących kanałów lub instalacji, w których przestrzeń techniczna narzuca określone ograniczenia.

Przygotowany do doprowadzenia powietrza zewnętrznego

Obudowa zawiera okrągłe wstępne wycięcie Ø100 mm do doprowadzenia powietrza zewnętrznego.

Ułatwia to podłączenie nawiewu świeżego powietrza, gdy przewiduje to ogólny projekt systemu wentylacji i klimatyzacji.

Kompatybilny z kanałami prostokątnymi i elastycznymi

Gama może być podłączona za pomocą akcesoriów do:

• Kanałów o przekroju prostokątnym.
• Elastycznych kanałów okrągłych Ø200 mm.

Galletti oferuje panele przyłączeniowe, plenums, złączki i inne akcesoria do dostosowania fancoila do różnych systemów dystrybucji powietrza.

Izolowana konstrukcja ze stali ocynkowanej

Konstrukcja nośna wykonana jest z blachy stalowej ocynkowanej i posiada wewnętrzną izolację z zamkniętokomórkowego materiału o właściwościach termoakustycznych.

Izolacja pomaga ograniczyć przenoszenie dźwięku i zmniejszyć ryzyko kondensacji na zewnętrznych powierzchniach urządzenia.

Bateria z miedzi i aluminium

Główny wymiennik składa się z rurek miedzianych i aluminiowych lamel mocowanych metodą roztłaczania.

4-rzędowa konfiguracja modelu 19A zapewnia dużą powierzchnię wymiany do pracy zarówno w chłodzeniu, jak i ogrzewaniu wodnym.

Wymiary i masa UTN 19A

Oficjalny rysunek wymiarowy obejmuje modele 16D, 16A i 19A w tej samej obudowie.

• Wymiar A: 1.174 mm.
• Wymiar B: 1.127 mm.
• Wymiar C: 1.096 mm.
• Wymiar D: 1.066 mm.
• Maksymalna głębokość podana na rysunku: 559 mm.
• Wysokość: 280 mm.
• Masa: 49 kg.
• Odpływ kondensatu poziomy: 17 mm.
• Odpływ kondensatu pionowy: 17 mm.

Wymiary A, B, C i D odpowiadają konkretnym wymiarom z rysunku technicznego i należy je stosować łącznie z planem Galletti przy określaniu mocowań, kanałów i przestrzeni serwisowej.

Dostępne akcesoria dla gamy UTN

Galletti oferuje liczne akcesoria pozwalające dopasować fancoil do każdego projektu:

• Moduły zasysania z filtrami G2 i G4.
• Kratki ssawne i nawiewne.
• Panele do podłączenia kanałów prostokątnych.
• Przyłącza do elastycznych kanałów Ø200 mm.
• Złączki 90°.
• Zawory 2- i 3-drogowe.
• Niezależne zawory ciśnieniowe.
• Sterowniki elektroniczne i elektromechaniczne.
• Czujniki powietrza, wody i wilgotności.
• Pomocnicze tace skroplin.
• Zestaw pompy do odprowadzania kondensatu.
• Pomocnicza grzałka elektryczna.
• Przepustnica do poboru powietrza zewnętrznego.

Elementy te są opcjonalne i nie należy uznawać ich za część referencji UT19A0L00000N0A, chyba że wyraźnie wskazano to w zamówieniu.

Charakterystyka techniczna Galletti UT19A0L00000N0A

• Marka: Galletti.
• Gama: UTN.
• Model: UTN 19A.
• Referencja: UT19A0L00000N0A.
• Typ: kanałowy fancoil hydroniczny.
• Konfiguracja hydrauliczna: 2-rurowa.
• Wersja: A, wysoka wydajność.
• Silnik: 3 biegi.
• Zasilanie: 230 V / 1 faza / 50 Hz.
• Wydatek powietrza: 1.166 / 1.500 / 1.577 m³/h.
• Użyteczne ciśnienie statyczne: 38 / 50 / 62 Pa.
• Pobór mocy elektrycznej: 290 / 380 / 505 W.
• Aktualna całkowita moc chłodnicza: 7,34 / 9,17 / 10,1 kW.
• Moc chłodnicza jawna: 5,43 / 6,81 / 8,83 kW.
• Aktualna moc grzewcza: 7,94 / 9,96 / 11,0 kW.
• Główna bateria: 4 rzędy.
• Materiał baterii: rurki miedziane i aluminiowe lamele.
• Przyłącza hydrauliczne: 3/4".
• Strona przyłączy: lewa.
• Zawór w zestawie: nie.
• Panel sterowania w zestawie: nie.
• Czujniki opcjonalne w zestawie: nie.
• Filtr w zestawie: nie.
• Instalacja: pozioma lub pionowa.
• Wentylatory: odśrodkowe z podwójnym zasysaniem.
• Przygotowanie do powietrza zewnętrznego: Ø100 mm.
• Całkowita moc akustyczna: 61 / 67 / 71 dB(A).
• Wymiar A: 1.174 mm.
• Maksymalna podana głębokość: 559 mm.
• Wysokość: 280 mm.
• Masa: 49 kg.

Wysokowydajny fancoil kanałowy o elastycznym montażu

Galletti UTN 19A UT19A0L00000N0A łączy baterię 4-rzędową z wydatkiem do 1.577 m³/h i 62 Pa dostępnego ciśnienia, oferując kanałowe rozwiązanie do 2-rurowych instalacji hydronicznych.

Możliwość montażu poziomego lub pionowego, przyłącza po lewej stronie, przygotowanie do doprowadzenia powietrza zewnętrznego oraz szeroka gama akcesoriów pozwalają dopasować urządzenie do projektów mieszkaniowych i komercyjnych o różnych wymaganiach w zakresie dystrybucji i regulacji.

Konfiguracja jest dostarczana bez zaworu, sterowania, czujników ani filtra, co pozwala specjaliście dobrać te elementy niezależnie, zgodnie z charakterystyką układu hydraulicznego i systemu sterowania.
