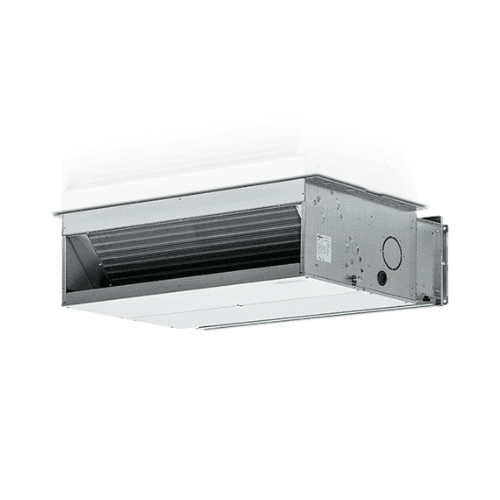

Klimakonwektor kanałowy Galletti UTN 22A 2-rurowy 9,4 kW chłodzenie / 8,7 kW grzanie

Fancoil kanałowy Galletti UTN 22A, referencja UT22A0L00000N0A, to kanałowa hydroniczna jednostka końcowa wysokiego ciśnienia przeznaczona do systemów klimatyzacji 2-rurowych. Wyposażona jest w wysokowydajną baterię wymiennika, wentylatory odśrodkowe z podwójnym zasysaniem oraz 3-biegowy silnik elektryczny, co pozwala dopasować przepływ powietrza i dostępną spręż do wymagań instalacji.

Jej konstrukcja umożliwia montaż zarówno w pozycji poziomej, jak i pionowej, co ułatwia integrację w sufitach podwieszanych, pomieszczeniach technicznych i innych ukrytych instalacjach. Model UTN 22A zapewnia do 2.222 m³/h przepływu powietrza oraz użyteczne ciśnienie statyczne do 75 Pa w aktualnie certyfikowanych punktach nominalnych Galletti.

Kanałowy fancoil Galletti UTN 22A 2-rurowy

Konfiguracja UT22A0L00000N0A odpowiada jednostce do instalacji hydronicznych 2-rurowych, dlatego jedna główna bateria jest wykorzystywana naprzemiennie do chłodzenia lub ogrzewania w zależności od temperatury wody dostarczanej przez generator.

Tego typu instalacja jest powszechnie stosowana z:

• pompami ciepła powietrze-woda.
• chillerami wodnymi.
• kotłami.
• centralnymi systemami hydronicznymi.
• instalacjami klimatyzacji mieszkaniowej i komercyjnej.

Wersja 22A o wysokiej wydajności

W oficjalnym konfiguratorze Galletti litera A oznacza kanałową wersję o wysokiej wydajności, odróżniając ją od standardowych wersji D z tej samej gamy.

Główna bateria UTN 22A składa się z 4 rzędów rur miedzianych z aluminiowymi lamelami mocowanymi metodą rozwalcowania, co zapewnia dużą powierzchnię wymiany ciepła.

Silnik 3-biegowy

Kod konfiguracji tej referencji zawiera silnik typu 0, który Galletti identyfikuje jako 3-biegowy silnik elektryczny.

Silnik jest zamontowany na wibroizolacyjnych wspornikach, posiada stały kondensator i zabezpieczenie termiczne uzwojenia oraz jest bezpośrednio sprzężony z zespołem wentylatorów.

Trzy prędkości pozwalają zmieniać pracę fancoila w zależności od zapotrzebowania cieplnego, wymaganego przepływu powietrza i strat ciśnienia w sieci kanałów.

Przepływ powietrza do 2.222 m³/h

Dla UTN 22A Galletti certyfikuje następujące nominalne przepływy powietrza:

• Prędkość minimalna: 1.436 m³/h.
• Prędkość średnia: 1.819 m³/h.
• Prędkość maksymalna: 2.222 m³/h.

Taka wydajność pozwala stosować urządzenie w instalacjach kanałowych, w których trzeba transportować znaczną ilość powietrza do jednej lub kilku kratek nawiewnych.

Użyteczne ciśnienie statyczne do 75 Pa

Dostępne ciśnienie zmienia się w zależności od wybranej prędkości:

• Prędkość minimalna: 31 Pa.
• Prędkość średnia: 50 Pa.
• Prędkość maksymalna: 75 Pa.

Wartości te pozwalają dobrać sieć kanałów z uwzględnieniem strat generowanych przez odcinki proste, kolana, kratki, dyfuzory, filtry i inne elementy dystrybucji powietrza.

Chociaż gama UTN jako całość może osiągać wyższe ciśnienia w określonych konfiguracjach, dla UTN 22A należy stosować konkretne wartości 31, 50 i 75 Pa certyfikowane dla trzech prędkości nominalnych.

Aktualne parametry w chłodzeniu

W aktualnej dokumentacji technicznej Galletti wydajność chłodnicza UTN 22A jest certyfikowana przy wodzie 7/12 °C i powietrzu wlotowym 27 °C temperatury suchej oraz 19 °C temperatury mokrej, zgodnie z EN 1397:2021.

• Prędkość minimalna: 9,20 kW.
• Prędkość średnia: 11,2 kW.
• Prędkość maksymalna: 13,1 kW.

Odpowiadająca moc chłodnicza jawna wynosi:

• Minimalna: 6,76 kW.
• Średnia: 8,32 kW.
• Maksymalna: 9,85 kW.

Dostępna moc w rzeczywistej instalacji będzie zależeć od temperatur wody i powietrza, przepływu hydraulicznego oraz wybranej prędkości wentylacji.

Aktualne parametry w ogrzewaniu

W trybie ogrzewania Galletti certyfikuje parametry przy wodzie 45/40 °C i powietrzu wlotowym 20 °C:

• Prędkość minimalna: 9,73 kW.
• Prędkość średnia: 11,7 kW.
• Prędkość maksymalna: 13,7 kW.

Dane te czynią UTN 22A szczególnie interesującym do pracy z niskotemperaturowymi i średniotemperaturowymi systemami hydronicznymi, w tym z prawidłowo dobranymi instalacjami z pompą ciepła.

Przepływ hydrauliczny w chłodzeniu

Przy nominalnych warunkach chłodzenia stosowanych przez producenta wymagany przepływ wody wynosi:

• Prędkość minimalna: 1.584 l/h.
• Prędkość średnia: 1.927 l/h.
• Prędkość maksymalna: 2.249 l/h.

Odpowiadające straty ciśnienia w baterii wynoszą:

• Minimalne: 12 kPa.
• Średnie: 17 kPa.
• Maksymalne: 22 kPa.

Przepływ hydrauliczny w ogrzewaniu

Przy wodzie 45/40 °C i powietrzu 20 °C Galletti podaje:

• Przepływ wody przy prędkości minimalnej: 1.676 l/h.
• Przepływ wody przy prędkości średniej: 2.020 l/h.
• Przepływ wody przy prędkości maksymalnej: 2.354 l/h.

Straty ciśnienia hydraulicznego wynoszą:

• Minimalne: 10 kPa.
• Średnie: 14 kPa.
• Maksymalne: 19 kPa.

Przyłącza hydrauliczne 1"

UTN 22A posiada przyłącza hydrauliczne 1" dla głównej baterii.

Konfiguracja UT22A0L00000N0A obejmuje przyłącza głównej baterii po lewej stronie, zgodnie z kodowaniem stosowanym przez Galletti.

Producent oferuje różne konfiguracje gamy z przyłączami odwracalnymi, jednak przy zamawianiu skonfigurowanej referencji należy zachować układ określony przez jej kod.

Bez dodatkowej baterii: konfiguracja 2-rurowa

Analizowana referencja nie zawiera drugiej baterii wymiennika. Potwierdza to jej konfigurację do instalacji 2-rurowej.

W systemie 2-rurowym obieg hydrauliczny przełącza się między wodą lodową a wodą grzewczą w zależności od sezonu lub ogólnego trybu pracy instalacji.

Bez zintegrowanego zaworu hydraulicznego

Kodowanie tej referencji wskazuje, że zawór nie jest obecny w konfiguracji fabrycznej.

Galletti oferuje jako akcesoria różne zestawy zaworów 2- i 3-drogowych, z siłownikami ON/OFF lub modulującymi, które można dobrać, gdy wymaga tego projekt.

W związku z tym nie należy zakładać, że zawór regulacji hydraulicznej jest wliczony, chyba że zostanie wyraźnie dodany do zamówienia.

Bez zintegrowanego panelu sterowania

Konfiguracja UT22A0L00000N0A wskazuje również, że urządzenie jest dostarczane bez zintegrowanego panelu sterowania.

Galletti oferuje szeroką gamę opcjonalnych sterowników, w tym rozwiązania elektromechaniczne i elektroniczne z mikroprocesorem, takie jak sterowniki TED, LED503, MY COMFORT oraz platforma EVO.

Wybór sterowania będzie zależeć od przewidzianej regulacji instalacji oraz zastosowanych akcesoriów hydraulicznych.

Bez dodatkowych czujników fabrycznych

Referencja nie zawiera opcjonalnych czujników w konfiguracji podstawowej.

Gdy wymaga tego system regulacji, Galletti oferuje czujniki do:

• temperatury powietrza.
• temperatury wody.
• wilgotności.
• kombinacji kilku czujników.

Bez filtra powietrza w standardzie

Litera N w pełnym kodzie identyfikuje tę konfigurację jako bez filtra.

Galletti oferuje opcjonalne moduły filtracji:

• płaski filtr G2.
• falisty filtr G4.

Jeśli instalacja wymaga filtracji na ssaniu, należy dobrać odpowiedni moduł jako akcesorium.

Wentylatory odśrodkowe z podwójnym zasysaniem

Gama UTN wykorzystuje wentylatory odśrodkowe z podwójnym zasysaniem z łopatkami zaprojektowanymi w celu ograniczenia emisji akustycznej.

Zespoły są wyważone statycznie i dynamicznie, aby ograniczyć obciążenia przenoszone na wał silnika i zmniejszyć drgania podczas pracy.

Pobór mocy wentylatora

Pobór mocy elektrycznej zespołu wentylacyjnego zależy od wybranej prędkości:

• Prędkość minimalna: 370 W.
• Prędkość średnia: 535 W.
• Prędkość maksymalna: 750 W.

Nominalne zasilanie elektryczne gamy to 230 V jednofazowe, 50 Hz.

Dane akustyczne

Galletti podaje dla UTN 22A całkowitą moc akustyczną:

• Prędkość minimalna: 60 dB(A).
• Prędkość średnia: 67 dB(A).
• Prędkość maksymalna: 74 dB(A).

Moc akustyczna promieniowana plus ssanie wynosi 58 / 65 / 72 dB(A), natomiast odpowiadająca nawiewowi powietrza wynosi 57 / 64 / 71 dB(A).

Rzeczywiste poziomy odczuwane w pomieszczeniu będą zależeć od projektu kanałów, izolacji akustycznej, kratek, sufitu podwieszanego i warunków konstrukcyjnych budynku.

Montaż poziomy lub pionowy

Jedną z głównych zalet serii UTN jest elastyczność montażu. Urządzenie można zainstalować zarówno w pozycji poziomej, jak i pionowej.

System zbierania i odprowadzania kondensatu został zaprojektowany tak, aby umożliwić obie konfiguracje, ułatwiając dopasowanie do sufitów podwieszanych, ścian technicznych i innych ukrytych przestrzeni.

Konfigurowalne zasysanie powietrza

Pozycję zasysania można zmienić podczas instalacji, co pozwala dopasować powrót powietrza do dostępnego układu na budowie.

Cecha ta zapewnia większą elastyczność, gdy fancoil musi zostać zintegrowany w ograniczonej przestrzeni lub w uprzednio zaprojektowanej sieci kanałów.

Przygotowany do doprowadzenia powietrza zewnętrznego

Konstrukcja zawiera okrągły otwór wybijany Ø100 mm przeznaczony do doprowadzenia powietrza zewnętrznego.

Pozwala to zintegrować powietrze świeże z siecią, gdy wymaga tego projekt systemu wentylacji i klimatyzacji.

Kompatybilny z kanałami okrągłymi lub prostokątnymi

Gama UTN może być podłączona za pomocą akcesoriów do:

• kanałów prostokątnych.
• elastycznych kanałów okrągłych Ø200 mm.

Galletti oferuje panele przyłączeniowe i specjalne akcesoria ułatwiające przejście między jednostką a różnymi systemami dystrybucji powietrza.

Izolowana konstrukcja ze stali ocynkowanej

Konstrukcja nośna wykonana jest z blachy stalowej ocynkowanej i wewnętrznie izolowana materiałem o zamkniętych komórkach.

Ta izolacja spełnia podwójną funkcję:

• ogranicza przenoszenie hałasu.
• zmniejsza ryzyko kondensacji na powierzchni zewnętrznej.

Konstrukcja posiada również panele ułatwiające inspekcję i konserwację urządzenia.

Bateria z miedzi i aluminium

Wymiennik ciepła wykonany jest z rur miedzianych i aluminiowych lameli połączonych metodą mechanicznego rozprężania.

Taka konfiguracja zapewnia dużą powierzchnię wymiany między wodą w obiegu hydronicznym a powietrzem tłoczonym przez wentylatory.

Wymiary UTN 22A

Model 22A należy do grupy wymiarowej UTN 22-40 i ma około:

• Szerokość całkowita A: 1.174 mm.
• Maksymalna głębokość: 718 mm.
• Wysokość: 353 mm.
• Wymiar B: 1.127 mm.
• Wymiar C: 1.096 mm.
• Wymiar D: 1.066 mm.
• Waga: 67 kg.

Urządzenie wymaga również odpowiednich przestrzeni wolnych na przyłącza, serwis i przepływ powietrza zgodnie z rysunkiem wymiarowym producenta.

Odpływy skroplin

Jednostka posiada przyłącza do odprowadzania skroplin zarówno w instalacji poziomej, jak i pionowej.

Dla grupy wymiarowej UTN 22A producent podaje wymiar 17 mm związany z punktami odprowadzenia skroplin.

Szeroka gama akcesoriów Galletti

Serię UTN można uzupełnić o liczne akcesoria, aby dopasować fancoil do wymagań projektu:

• moduły ssawne z filtrami G2 lub G4.
• kratki ssawne i nawiewne.
• panele do podłączenia kanałów prostokątnych.
• panele do rur elastycznych Ø200 mm.
• złączki 90°.
• zawory 2- i 3-drogowe.
• sterowniki elektroniczne i elektromechaniczne.
• dodatkowe tace skroplin.
• pompa odprowadzania skroplin.
• przepustnice do poboru powietrza zewnętrznego.
• moduły nawiewu i ssania.

Elementy te są akcesoriami i nie należy uznawać ich za część referencji UT22A0L00000N0A, chyba że wyraźnie wskazano to w dostawie.

Dane techniczne Galletti UT22A0L00000N0A

• Marka: Galletti.
• Gama: UTN.
• Model: UTN 22A.
• Referencja: UT22A0L00000N0A.
• Typ: hydroniczny fancoil kanałowy.
• Konfiguracja hydrauliczna: 2-rurowa.
• Wersja: A, wysoka wydajność.
• Silnik: 3 prędkości.
• Zasilanie: 230 V / 1 faza / 50 Hz.
• Przepływ powietrza: 1.436 / 1.819 / 2.222 m³/h.
• Użyteczne ciśnienie statyczne: 31 / 50 / 75 Pa.
• Pobór mocy elektrycznej: 370 / 535 / 750 W.
• Aktualna moc chłodnicza: 9,20 / 11,2 / 13,1 kW.
• Jawna moc chłodnicza: 6,76 / 8,32 / 9,85 kW.
• Aktualna moc grzewcza: 9,73 / 11,7 / 13,7 kW.
• Główna bateria: 4 rzędy.
• Przyłącza hydrauliczne: 1".
• Strona przyłączy: lewa w tej konfiguracji.
• Zawór regulacyjny w zestawie: nie.
• Panel sterowania w zestawie: nie.
• Czujniki opcjonalne w zestawie: nie.
• Filtr w zestawie: nie.
• Montaż: poziomy lub pionowy.
• Wentylatory: odśrodkowe z podwójnym zasysaniem.
• Konstrukcja: izolowana stal ocynkowana.
• Bateria: rury miedziane i lamele aluminiowe.
• Przygotowanie do powietrza zewnętrznego: otwór wybijany Ø100 mm.
• Całkowita moc akustyczna: 60 / 67 / 74 dB(A).
• Szerokość: 1.174 mm.
• Maksymalna głębokość: 718 mm.
• Wysokość: 353 mm.
• Waga: 67 kg.

Fancoil kanałowy o dużej wydajności i elastycznym montażu

Galletti UTN 22A UT22A0L00000N0A łączy wysokowydajną baterię hydroniczną z maksymalnym przepływem 2.222 m³/h, do 75 Pa dostępnego ciśnienia i 3-biegowym silnikiem, zapewniając elastyczne rozwiązanie dla instalacji klimatyzacyjnych z kanałami.

Możliwość montażu poziomego lub pionowego, przyłącza hydrauliczne 1", przygotowanie do doprowadzenia powietrza zewnętrznego oraz szeroka gama akcesoriów ułatwiają integrację w dużych instalacjach mieszkaniowych i zastosowaniach komercyjnych.

Konfiguracja ta jest dostarczana jako 2-rurowa, z przyłączami po lewej stronie, bez zaworu, bez sterowania, bez czujników i bez filtra, co pozwala instalatorowi uzupełnić urządzenie o akcesoria i system regulacji najlepiej dopasowane do projektu.
