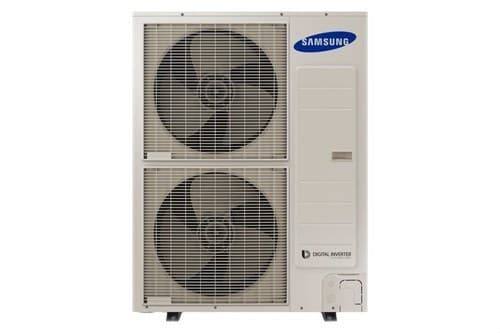

Jednostka zewnętrzna bibloc aerotermia Samsung EHS TDM Plus 12 kW

Zewnętrzna jednostka aerotermii Samsung EHS TDM Plus AE120MXTPEH/EU to dwublokowa pompa ciepła o mocy 12 kW, przeznaczona do systemów klimatyzacji łączących technologię powietrze-woda (A2W) i powietrze-powietrze (A2A). Dzięki systemowi Samsung TDM Plus jedna zewnętrzna jednostka może współpracować z modułem hydraulicznym do ogrzewania, chłodzenia i produkcji ciepłej wody użytkowej, a jednocześnie zasilać kompatybilne jednostki wewnętrzne bezpośredniego odparowania.

Model ten oferuje moc znamionową 12 kW zarówno w ogrzewaniu, jak i w chłodzeniu, zasilanie jednofazowe oraz czynnik chłodniczy R410A. Możliwość pracy w trybie ogrzewania powietrze-woda przy temperaturach zewnętrznych do -25 °C pozwala stosować go w instalacjach mieszkaniowych i komercyjnych wymagających klimatyzacji przez cały rok.

Główne cechy Samsung AE120MXTPEH/EU

• Marka: Samsung.
• Seria: EHS TDM Plus.
• Referencja: AE120MXTPEH/EU.
• Typ: zewnętrzna jednostka pompy ciepła dwublokowej.
• Technologia: powietrze-woda (A2W) i powietrze-powietrze (A2A).
• Moc znamionowa w ogrzewaniu: 12 kW.
• Moc znamionowa w chłodzeniu: 12 kW.
• Nominalny COP: 4,41.
• Nominalny EER: 4,14.
• Nominalny pobór mocy w ogrzewaniu: 2,72 kW.
• Nominalny pobór mocy w chłodzeniu: 2,90 kW.
• Zasilanie: jednofazowe, 220-240 V, 50 Hz.
• Czynnik chłodniczy: R410A.
• Fabryczny ładunek czynnika: 3,5 kg.
• Przepływ powietrza: 103 m³/min.
• Ciśnienie akustyczne: 51 dB(A) w chłodzeniu i 52 dB(A) w ogrzewaniu.
• Moc akustyczna: 70 dB(A).
• Wymiary: 940 x 1.420 x 330 mm.
• Masa netto: 107 kg.

Technologia Samsung EHS TDM Plus

Główną cechą systemu EHS TDM Plus jest możliwość łączenia klimatyzacji powietrze-woda i powietrze-powietrze przy użyciu jednej jednostki zewnętrznej. System może przekazywać energię do obiegu hydraulicznego za pośrednictwem kompatybilnego Hydro Kit, a także zasilać kompatybilne jednostki wewnętrzne bezpośredniego odparowania TDM Plus.

Taka architektura pozwala łączyć różne rozwiązania klimatyzacyjne w ramach jednego projektu. Na przykład dom może wykorzystywać ogrzewanie podłogowe do ogrzewania i jednocześnie korzystać z jednostek wewnętrznych powietrznych, aby uzyskać szybszą reakcję cieplną w wybranych pomieszczeniach.

System sterowania umożliwia ustawianie priorytetów i trybów pracy, aby dostosować pompę ciepła do potrzeb instalacji.

12 kW mocy znamionowej w ogrzewaniu

AE120MXTPEH/EU zapewnia znamionową moc grzewczą 12 kW. W warunkach nominalnych określonych przez Samsung osiąga COP 4,41, przy nominalnym poborze energii elektrycznej 2,72 kW.

COP oznacza stosunek dostarczonej energii cieplnej do zużytej energii elektrycznej w określonych warunkach testowych. Rzeczywista wydajność instalacji zależy od takich czynników jak temperatura zewnętrzna, temperatura wody zasilającej, zapotrzebowanie budynku oraz rodzaj zastosowanych odbiorników ciepła.

12 kW wydajności w chłodzeniu

Oprócz ogrzewania ta jednostka zewnętrzna zapewnia znamionową wydajność chłodniczą 12 kW. Samsung podaje nominalny EER 4,14 oraz nominalny pobór mocy 2,90 kW w odpowiednich warunkach testowych.

Chłodzenie może być realizowane przez obieg powietrze-woda z kompatybilnymi odbiornikami, takimi jak klimakonwektory lub odpowiednio zaprojektowane systemy chłodzenia podłogowego, albo przez kompatybilne jednostki wewnętrzne powietrze-powietrze współpracujące z systemem TDM Plus.

Szybkie ogrzewanie dzięki połączeniu powietrza i wody

Technologia TDM Plus pozwala wykorzystać zalety dwóch różnych systemów klimatyzacji. Obieg hydrauliczny może zapewniać stabilną klimatyzację poprzez ogrzewanie podłogowe lub inne wodne odbiorniki, natomiast jednostki wewnętrzne powietrze-powietrze mogą oferować szybszą reakcję, gdy trzeba w krótkim czasie zmienić temperaturę w pomieszczeniu.

Takie połączenie umożliwia projektowanie elastycznych systemów, które dostosowują pracę do różnych potrzeb komfortu w ciągu dnia.

Praca w ogrzewaniu do -25 °C

Samsung określa dla AE120MXTPEH/EU szeroki zakres pracy zewnętrznej. W trybie ogrzewania powietrze-woda może pracować przy temperaturach zewnętrznych od -25 do 35 °C.

W przypadku produkcji ciepłej wody użytkowej, przy prawidłowo skonfigurowanym systemie z Hydro Kit i kompatybilnym zasobnikiem, wskazany zakres zewnętrzny również sięga -25 °C.

Zakresy temperatury zewnętrznej

Zakresy pracy określone przez Samsung zależą od wybranego trybu:

• Ogrzewanie powietrze-woda A2W: -25 do 35 °C.
• Chłodzenie powietrze-woda A2W: 10 do 46 °C.
• Produkcja CWU: -25 do 43 °C.
• Ogrzewanie powietrze-powietrze A2A: -25 do 24 °C.
• Chłodzenie powietrze-powietrze A2A: 10 do 46 °C.

Wartości te odnoszą się do temperatury zewnętrznej i należy je rozpatrywać łącznie z ograniczeniami pracy modułu hydraulicznego, jednostek wewnętrznych oraz pozostałych zainstalowanych komponentów.

System dwublokowy

Samsung AE120MXTPEH/EU wykorzystuje architekturę dwublokową. Obieg chłodniczy łączy jednostkę zewnętrzną z kompatybilnym modułem hydraulicznym wewnętrznym, gdzie następuje przekazanie ciepła do obiegu wodnego instalacji.

Taka konfiguracja utrzymuje główny obieg hydrauliczny wewnątrz budynku i zapewnia elastyczność przy projektowaniu pomieszczenia technicznego oraz doborze zasobnika CWU zgodnie z potrzebami projektu.

Sama jednostka zewnętrzna nie stanowi kompletnego systemu aerotermii. Musi być połączona z Hydro Kit, systemem sterowania i innymi kompatybilnymi komponentami określonymi przez Samsung.

Kompatybilność z Hydro Kit Samsung TDM Plus

Do instalacji powietrze-woda AE120MXTPEH/EU może być łączona z Hydro Kit Samsung AE160BNYDEH/EU w kompatybilnych instalacjach jednofazowych. Ten moduł hydrauliczny umożliwia zasilanie obiegów ogrzewania i chłodzenia oraz zarządzanie produkcją CWU za pomocą zewnętrznego zasobnika.

Dobór modułu hydraulicznego, zbiornika, pomp, elementów bezpieczeństwa i pozostałych akcesoriów należy wykonać zgodnie z potrzebami budynku i przewidzianym schematem hydraulicznym.

Produkcja ciepłej wody użytkowej

System EHS TDM Plus może być wykorzystywany do produkcji ciepłej wody użytkowej, gdy jednostka zewnętrzna jest połączona z modułem hydraulicznym, kompatybilnym zasobnikiem oraz odpowiednimi elementami regulacji.

Pojemność zasobnika można dobrać do liczby użytkowników i przewidywanego zużycia, co pozwala dostosować instalację do domów i projektów o różnych potrzebach CWU.

Czynnik chłodniczy R410A

AE120MXTPEH/EU wykorzystuje czynnik chłodniczy R410A. Samsung podaje fabryczny ładunek 3,5 kg oraz współczynnik GWP równy 2.088.

Fabryczny ładunek odpowiada około 7,31 tony ekwiwalentu CO₂. Ponieważ urządzenie wykorzystuje gazy fluorowane, instalacja, obsługa obiegu chłodniczego, konserwacja i uruchomienie muszą być wykonywane przez uprawnionych specjalistów zgodnie z obowiązującymi przepisami.

Przyłącza chłodnicze

Przyłącza chłodnicze określone dla tej jednostki zewnętrznej to:

• Linia cieczy: 9,52 mm (3/8").
• Linia gazowa: 15,88 mm (5/8").

Dobór i prowadzenie instalacji chłodniczej muszą uwzględniać maksymalne długości, różnice poziomów, dodatkowy ładunek czynnika chłodniczego oraz inne warunki wskazane w instrukcji montażu Samsung.

Zasilanie jednofazowe

Referencja AE120MXTPEH/EU odpowiada jednofazowej wersji o mocy 12 kW. Zasilanie wynosi 220-240 V, 50 Hz.

Samsung oferuje również referencję AE120MXTPGH/EU do instalacji trójfazowych, dlatego ważne jest sprawdzenie dostępnego zasilania i wybór odpowiedniej wersji.

Dane elektryczne

W warunkach nominalnych Samsung podaje prąd pracy 13,2 A w chłodzeniu i 12,4 A w ogrzewaniu.

• MCA, minimalny prąd obwodu: 28 A.
• MFA, maksymalne zabezpieczenie: 35 A.

Przekrój przewodów i zabezpieczenia elektryczne należy dobrać zgodnie z dokumentacją instalacyjną, długością linii, warunkami montażu oraz obowiązującymi przepisami elektrycznymi.

Przepływ powietrza 103 m³/min

Jednostka zewnętrzna wyposażona jest w wentylator osiowy o nominalnym przepływie 103 m³/min. Ruch powietrza przez wymiennik zewnętrzny umożliwia wymianę energii niezbędną do pracy pompy ciepła.

Podczas montażu należy zachować minimalne odległości instalacyjne określone przez Samsung, aby zapewnić prawidłowy nawiew i wyrzut powietrza oraz uniknąć recyrkulacji, która mogłaby obniżyć wydajność systemu.

Poziom hałasu

Samsung podaje ciśnienie akustyczne 51 dB(A) w chłodzeniu i 52 dB(A) w ogrzewaniu. Deklarowany poziom mocy akustycznej wynosi 70 dB(A).

Poziom hałasu odczuwany w gotowej instalacji zależy od odległości, lokalizacji urządzenia, pobliskich powierzchni i możliwych odbić dźwięku. Z tego powodu należy starannie dobrać miejsce montażu jednostki zewnętrznej i przestrzegać obowiązujących przepisów akustycznych.

Wymiary i masa

AE120MXTPEH/EU wykorzystuje obudowę zewnętrzną przygotowaną do zapewnienia wymaganej mocy w systemach TDM Plus o dużej wydajności.

• Szerokość: 940 mm.
• Wysokość: 1.420 mm.
• Głębokość: 330 mm.
• Masa netto: 107 kg.
• Wymiary transportowe: 995 x 1.598 x 426 mm.
• Masa transportowa: 115 kg.

Zastosowania Samsung EHS TDM Plus 12 kW

Dzięki połączeniu klimatyzacji powietrze-woda i powietrze-powietrze ta jednostka zewnętrzna może być stosowana w różnych typach instalacji:

• Domy jednorodzinne.
• Instalacje ogrzewania podłogowego.
• Kompatybilne systemy chłodzenia podłogowego.
• Klimakonwektory.
• Grzejniki niskotemperaturowe.
• Produkcja CWU za pomocą zewnętrznego zasobnika.
• Klimatyzacja z wykorzystaniem kompatybilnych jednostek wewnętrznych bezpośredniego odparowania.
• Modernizacja systemów klimatyzacyjnych.
• Małe budynki i zastosowania komercyjne zgodne z jej mocą.

Dane techniczne Samsung AE120MXTPEH/EU

• Producent: Samsung.
• Rodzina: EHS.
• Seria: TDM Plus.
• Referencja: AE120MXTPEH/EU.
• Typ: zewnętrzna jednostka aerotermii dwublokowej.
• Technologia: powietrze-woda i powietrze-powietrze.
• Zasilanie: jednofazowe.
• Napięcie: 220-240 V.
• Częstotliwość: 50 Hz.
• Moc znamionowa w ogrzewaniu A7/W35: 12 kW.
• Moc w ogrzewaniu A7/W55: 10,7 kW.
• Moc znamionowa w chłodzeniu A35/W18: 12 kW.
• Nominalny COP: 4,41.
• Nominalny EER: 4,14.
• Nominalny pobór mocy w ogrzewaniu: 2,72 kW.
• Nominalny pobór mocy w chłodzeniu: 2,90 kW.
• Prąd w ogrzewaniu: 12,4 A.
• Prąd w chłodzeniu: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Sprężarka: rotacyjna.
• Wentylator: osiowy.
• Przepływ powietrza: 103 m³/min.
• Czynnik chłodniczy: R410A.
• Ładunek fabryczny: 3,5 kg.
• GWP: 2.088.
• Równoważny ładunek: 7,31 tCO₂e.
• Rura cieczowa: 9,52 mm (3/8").
• Rura gazowa: 15,88 mm (5/8").
• Ciśnienie akustyczne w chłodzeniu: 51 dB(A).
• Ciśnienie akustyczne w ogrzewaniu: 52 dB(A).
• Moc akustyczna: 70 dB(A).
• Temperatura zewnętrzna w ogrzewaniu A2W: -25 do 35 °C.
• Temperatura zewnętrzna w chłodzeniu A2W: 10 do 46 °C.
• Temperatura zewnętrzna dla CWU: -25 do 43 °C.
• Temperatura zewnętrzna w ogrzewaniu A2A: -25 do 24 °C.
• Temperatura zewnętrzna w chłodzeniu A2A: 10 do 46 °C.
• Wymiary: 940 x 1.420 x 330 mm.
• Masa netto: 107 kg.

Aerotermia 12 kW z systemem TDM Plus

Samsung AE120MXTPEH/EU zapewnia 12 kW mocy znamionowej w ogrzewaniu i chłodzeniu w elastycznym systemie, który łączy klimatyzację hydrauliczną i bezpośrednie odparowanie. Technologia ta pozwala wykorzystać jedną jednostkę zewnętrzną do pokrycia różnych potrzeb cieplnych budynku, gdy zostanie połączona z odpowiednimi modułami wewnętrznymi i akcesoriami TDM Plus.

Nominalny COP 4,41, praca w ogrzewaniu przy temperaturach zewnętrznych do -25 °C oraz możliwość współpracy z ogrzewaniem podłogowym, klimakonwektorami, jednostkami powietrznymi i produkcją CWU sprawiają, że urządzenie to jest wszechstronnym rozwiązaniem do kompleksowych projektów klimatyzacyjnych.

Jednostka zewnętrzna musi być połączona z Hydro Kit, sterownikami, zasobnikiem CWU i innymi kompatybilnymi komponentami wymaganymi przez projekt. Dobór mocy, instalacja chłodnicza i hydrauliczna oraz uruchomienie muszą być wykonane przez wykwalifikowanych specjalistów zgodnie z dokumentacją techniczną Samsung i obowiązującymi przepisami.
