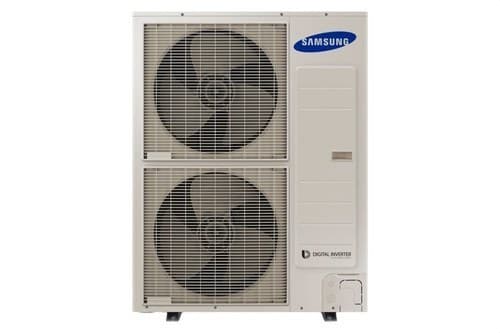

Jednostka zewnętrzna bibloc aerotermia Samsung EHS TDM Plus 16 kW

Jednostka zewnętrzna aerotermii Samsung EHS TDM Plus AE160MXTPEH/EU to wysokowydajna pompa ciepła typu bibloc, przeznaczona do systemów klimatyzacji łączących technologię powietrze-woda (A2W) i powietrze-powietrze (A2A). Oferuje znamionową moc 16 kW w ogrzewaniu i 14,5 kW w chłodzeniu, umożliwiając realizację ogrzewania, chłodzenia oraz produkcji ciepłej wody użytkowej za pomocą jednej jednostki zewnętrznej, gdy współpracuje z kompatybilnymi modułami wewnętrznymi i akcesoriami.

Technologia Samsung TDM Plus pozwala zintegrować w jednym systemie klimatyzację wodną i bezpośrednie odparowanie. Dzięki temu instalacja może zasilać ogrzewanie podłogowe, grzejniki lub systemy hydrauliczne, a jednocześnie współpracować z kompatybilnymi jednostkami wewnętrznymi klimatyzacji. Ta elastyczność pozwala dostosować pracę do różnych potrzeb cieplnych przez cały rok.

Główne cechy Samsung EHS TDM Plus AE160MXTPEH/EU

• Marka: Samsung.
• Seria: EHS TDM Plus.
• Model: AE160MXTPEH/EU.
• Typ: jednostka zewnętrzna pompy ciepła.
• System: bibloc.
• Technologia: powietrze-woda (A2W) i powietrze-powietrze (A2A).
• Moc nominalna w ogrzewaniu: 16 kW.
• Moc nominalna w chłodzeniu: 14,5 kW.
• Zasilanie: jednofazowe.
• Nominalny COP w ogrzewaniu: 4,05.
• Nominalny EER w chłodzeniu: 3,78.
• Nominalny pobór mocy w ogrzewaniu: 3,95 kW.
• Nominalny pobór mocy w chłodzeniu: 3,84 kW.
• Czynnik chłodniczy: R410A.
• Fabryczny ładunek czynnika chłodniczego: 3,5 kg.
• Przepływ powietrza: 123 m³/min.
• Ciśnienie akustyczne: 54 dB(A) w chłodzeniu i 55 dB(A) w ogrzewaniu.
• Moc akustyczna: 73 dB(A).
• Wymiary: 940 x 1.420 x 330 mm.
• Masa netto: 107 kg.

System TDM Plus: powietrze-woda i powietrze-powietrze w jednej jednostce zewnętrznej

Jedną z wyróżniających cech serii Samsung EHS TDM Plus jest możliwość połączenia klimatyzacji powietrze-woda i powietrze-powietrze przy użyciu jednej jednostki zewnętrznej. System może wytwarzać energię cieplną dla obiegu hydraulicznego, a gdy instalacja jest tak skonfigurowana, zasilać również jednostki wewnętrzne typu bezpośredniego odparowania.

Część powietrze-woda może być wykorzystywana do takich zastosowań jak ogrzewanie podłogowe, grzejniki niskotemperaturowe, systemy hydrauliczne oraz produkcja ciepłej wody użytkowej za pomocą kompatybilnych komponentów wewnętrznych. Z kolei tryb powietrze-powietrze umożliwia szybkie klimatyzowanie pomieszczeń za pomocą kompatybilnych jednostek wewnętrznych Samsung współpracujących z systemem TDM Plus.

Takie połączenie pozwala projektować instalacje, które wykorzystują komfort ogrzewania wodnego, a jednocześnie zapewniają szybką reakcję dzięki klimatyzacji powietrznej.

16 kW mocy nominalnej w ogrzewaniu

Samsung AE160MXTPEH/EU zapewnia znamionową moc grzewczą 16 kW. W warunkach nominalnych określonych przez Samsung urządzenie osiąga COP 4,05, czyli stosunek energii cieplnej dostarczonej do energii elektrycznej pobranej wynosi 4,05 w odpowiednich warunkach testowych.

Nominalny pobór mocy podany przez Samsung w trybie ogrzewania wynosi 3,95 kW. Rzeczywista wydajność instalacji może się różnić w zależności od takich czynników jak temperatura zewnętrzna, temperatura zasilania wody, zapotrzebowanie cieplne, konfiguracja hydrauliczna i warunki pracy.

14,5 kW mocy w chłodzeniu

Oprócz ogrzewania ta jednostka zewnętrzna może zapewnić 14,5 kW znamionowej mocy chłodniczej. Samsung podaje nominalny EER 3,78 oraz nominalny pobór mocy w chłodzeniu na poziomie 3,84 kW.

Produkcja chłodu może być realizowana poprzez system powietrze-woda z kompatybilnymi odbiornikami chłodu lub poprzez część powietrze-powietrze systemu TDM Plus, w zależności od projektu instalacji.

Szybkie ogrzewanie dzięki technologii TDM

Samsung opracował technologię TDM, aby połączyć zalety systemów hydraulicznych z szybkością reakcji klimatyzacji powietrznej. Podczas gdy system ogrzewania podłogowego zapewnia równomierny i stabilny rozkład ciepła, kompatybilne jednostki wewnętrzne powietrze-powietrze mogą szybko podnieść temperaturę w pomieszczeniu, gdy potrzebna jest natychmiastowa reakcja.

Sterowanie systemem umożliwia zarządzanie priorytetami i trybami pracy EHS TDM Plus, aby dostosować instalację do aktualnych potrzeb komfortu.

Praca przy temperaturach zewnętrznych do -25 °C

Urządzenie zostało zaprojektowane tak, aby nadal zapewniać ogrzewanie nawet w wymagających warunkach zewnętrznych. W trybie powietrze-woda do ogrzewania Samsung podaje zakres pracy zewnętrznej od -25 do 35 °C.

Dla produkcji ciepłej wody użytkowej wskazany zakres temperatury zewnętrznej wynosi od -25 do 43 °C. Pozwala to utrzymać pracę systemu przez znaczną część roku, nawet w regionach o mroźnych zimach.

Szeroki zakres pracy

Samsung określa różne zakresy temperatury zewnętrznej w zależności od trybu pracy:

• Ogrzewanie powietrze-woda A2W: od -25 do 35 °C.
• Chłodzenie powietrze-woda A2W: od 10 do 46 °C.
• Produkcja CWU: od -25 do 43 °C.
• Ogrzewanie powietrze-powietrze A2A: od -25 do 24 °C.
• Chłodzenie powietrze-powietrze A2A: od 10 do 46 °C.

Limity te odnoszą się do temperatury zewnętrznej pracy i należy je rozpatrywać łącznie z warunkami układu hydraulicznego oraz pozostałymi elementami instalacji.

Czynnik chłodniczy R410A

Samsung AE160MXTPEH/EU wykorzystuje czynnik chłodniczy R410A. Fabryczny ładunek deklarowany przez Samsung wynosi 3,5 kg, co odpowiada 7,31 tony ekwiwalentu CO₂ zgodnie z potencjałem tworzenia efektu cieplarnianego podanym przez producenta.

Ponieważ urządzenie zawiera gazy fluorowane, instalacja, obsługa obiegu chłodniczego, uruchomienie i konserwacja muszą być wykonywane przez uprawnionych specjalistów zgodnie z obowiązującymi przepisami.

Jednostka zewnętrzna jednofazowa

Model AE160MXTPEH/EU odpowiada jednofazowej wersji 16 kW z serii TDM Plus. Samsung oferuje również warianty trójfazowe w tej rodzinie, dlatego przy doborze zasilania elektrycznego ważne jest sprawdzenie dokładnego oznaczenia.

Dla tego modelu Samsung podaje prąd znamionowy 18 A w ogrzewaniu i 17,5 A w chłodzeniu. Minimalny dopuszczalny prąd obwodu, MCA, wynosi 32 A, a maksymalne zabezpieczenie, MFA, wynosi 40 A.

Połączenia chłodnicze

Jako pompa ciepła typu bibloc, jednostka zewnętrzna jest połączona chłodniczo z kompatybilnymi elementami wewnętrznymi systemu. Samsung podaje następujące średnice rur dla tego modelu:

• Rura cieczowa: 9,52 mm (3/8").
• Rura gazowa: 15,88 mm (5/8").

Projekt i dobór instalacji chłodniczej należy wykonać z zachowaniem długości, różnic wysokości, dodatkowych napełnień i wymagań montażowych określonych przez Samsung dla konkretnej konfiguracji.

Przepływ powietrza 123 m³/min

Jednostka zewnętrzna wyposażona jest w wentylator osiowy, który zapewnia przepływ powietrza do 123 m³/min. Tak duży ruch powietrza sprzyja wymianie ciepła z otoczeniem i pozwala utrzymać parametry pompy ciepła w jej zakresie pracy.

Instalacja powinna zapewniać minimalne odległości wskazane przez Samsung wokół urządzenia, aby uniknąć recyrkulacji wydmuchiwanego powietrza i zapewnić odpowiednią wentylację wymiennika.

Poziom hałasu

Samsung deklaruje ciśnienie akustyczne 54 dB(A) w chłodzeniu i 55 dB(A) w ogrzewaniu. Podana nominalna moc akustyczna wynosi 73 dB(A).

Ostateczne odczucie akustyczne zależy od lokalizacji, odległości od elewacji i okien, obecności powierzchni odbijających dźwięk, podkładek antywibracyjnych oraz warunków montażu. Dlatego miejsce instalacji jednostki zewnętrznej należy dobrać z uwzględnieniem zarówno wymagań technicznych, jak i obowiązujących przepisów akustycznych.

Wysokowydajna jednostka zewnętrzna

Mimo dużej mocy cieplnej AE160MXTPEH/EU skupia główne elementy chłodnicze w jednej jednostce zewnętrznej. Jej wymiary netto wynoszą:

• Szerokość: 940 mm.
• Wysokość: 1.420 mm.
• Głębokość: 330 mm.
• Masa netto: 107 kg.

Wymiary transportowe podane przez Samsung wynoszą 995 x 1.598 x 426 mm, a masa wysyłkowa to około 115 kg.

System bibloc dla elastycznej instalacji

Konfiguracja bibloc oddziela zewnętrzną jednostkę chłodniczą od wewnętrznego modułu hydraulicznego. Umożliwia to umieszczenie elementu odpowiedzialnego za obieg wody wewnątrz budynku, podczas gdy pompa ciepła i jej obieg zewnętrzny pozostają na zewnątrz.

Jednostka AE160MXTPEH/EU sama w sobie nie stanowi kompletnego systemu aerotermii. Do instalacji powietrze-woda wymaga połączenia z modułem hydraulicznym, sterowaniem, zasobnikiem CWU i innymi kompatybilnymi akcesoriami zgodnie z wybranym schematem instalacji.

Produkcja ogrzewania, chłodzenia i CWU

Po prawidłowej integracji w systemie EHS TDM Plus ta jednostka zewnętrzna może uczestniczyć w produkcji:

• Ogrzewania poprzez ogrzewanie podłogowe.
• Ogrzewania poprzez kompatybilne grzejniki.
• Ogrzewania poprzez inne odbiorniki hydrauliczne.
• Chłodzenia poprzez kompatybilne obiegi hydrauliczne.
• Klimatyzacji powietrze-powietrze poprzez kompatybilne jednostki wewnętrzne.
• Produkcji ciepłej wody użytkowej poprzez zasobnik i odpowiednie komponenty.

Sterowanie dostosowane do potrzeb instalacji

System Samsung EHS TDM Plus umożliwia konfigurację różnych priorytetów i trybów pracy za pomocą jednostki sterującej. Dzięki temu można dostosować zarządzanie ogrzewaniem, chłodzeniem, CWU i klimatyzacją powietrzną do potrzeb danej instalacji.

Dostępna konfiguracja zależy od modułu hydraulicznego, sterowników, jednostek wewnętrznych i akcesoriów zainstalowanych wraz z jednostką zewnętrzną.

Zastosowania Samsung EHS TDM Plus 16 kW

Dzięki swojej mocy i wszechstronności AE160MXTPEH/EU jest przeznaczona do projektów wymagających dużego zapotrzebowania cieplnego oraz możliwości łączenia różnych form klimatyzacji:

• Domy jednorodzinne o dużej powierzchni.
• Modernizacja instalacji grzewczych.
• Systemy z ogrzewaniem podłogowym.
• Instalacje z kompatybilnymi grzejnikami niskotemperaturowymi.
• Klimatyzacja powietrzna poprzez kompatybilne jednostki wewnętrzne Samsung.
• Produkcja ciepłej wody użytkowej.
• Małe obiekty komercyjne.
• Projekty łączące klimatyzację powietrze-woda i powietrze-powietrze za pomocą jednej jednostki zewnętrznej.

Dane techniczne Samsung AE160MXTPEH/EU

• Producent: Samsung.
• Rodzina: EHS.
• Seria: TDM Plus.
• Model: AE160MXTPEH/EU.
• Typ: zewnętrzna jednostka pompy ciepła bibloc.
• Tryb: pompa ciepła A2W z funkcjonalnością TDM Plus.
• Zasilanie: jednofazowe.
• Znamionowa moc grzewcza: 16 kW.
• Znamionowa moc chłodnicza: 14,5 kW.
• Nominalny COP: 4,05.
• Nominalny EER: 3,78.
• Nominalny pobór mocy w ogrzewaniu: 3,95 kW.
• Nominalny pobór mocy w chłodzeniu: 3,84 kW.
• Prąd znamionowy w ogrzewaniu: 18 A.
• Prąd znamionowy w chłodzeniu: 17,5 A.
• MCA: 32 A.
• MFA: 40 A.
• Typ wentylatora: osiowy.
• Przepływ powietrza: 123 m³/min.
• Czynnik chłodniczy: R410A.
• Fabryczny ładunek czynnika chłodniczego: 3,5 kg.
• Współczynnik GWP podany przez Samsung: 2.088.
• Równoważny ładunek: 7,31 tCO₂e.
• Rura cieczowa: 9,52 mm (3/8").
• Rura gazowa: 15,88 mm (5/8").
• Ciśnienie akustyczne w chłodzeniu: 54 dB(A).
• Ciśnienie akustyczne w ogrzewaniu: 55 dB(A).
• Moc akustyczna: 73 dB(A).
• Zakres zewnętrzny ogrzewania A2W: -25 do 35 °C.
• Zakres zewnętrzny chłodzenia A2W: 10 do 46 °C.
• Zakres zewnętrzny CWU: -25 do 43 °C.
• Zakres zewnętrzny ogrzewania A2A: -25 do 24 °C.
• Zakres zewnętrzny chłodzenia A2A: 10 do 46 °C.
• Wymiary: 940 x 1.420 x 330 mm.
• Masa netto: 107 kg.
• Wymiary transportowe: 995 x 1.598 x 426 mm.
• Masa transportowa: 115 kg.

Aerotermia 16 kW z technologią Samsung TDM Plus

Samsung AE160MXTPEH/EU oferuje 16 kW znamionowej mocy grzewczej i 14,5 kW mocy chłodniczej w systemie, który może łączyć klimatyzację powietrze-woda i powietrze-powietrze. Taka architektura pozwala wykorzystać jedną jednostkę zewnętrzną do pokrycia różnych potrzeb w zakresie ogrzewania, chłodzenia i CWU, pod warunkiem zastosowania kompatybilnych modułów wewnętrznych i akcesoriów.

Praca w ogrzewaniu przy temperaturach zewnętrznych do -25 °C, nominalny COP 4,05 oraz elastyczność technologii TDM Plus czynią to rozwiązanie szczególnie odpowiednim do instalacji, w których chce się połączyć systemy hydrauliczne i klimatyzację powietrzną. Dobór mocy, instalacja chłodnicza, konfiguracja hydrauliczna i uruchomienie muszą być wykonane przez wykwalifikowanych specjalistów zgodnie z dokumentacją techniczną Samsung i obowiązującymi przepisami.
