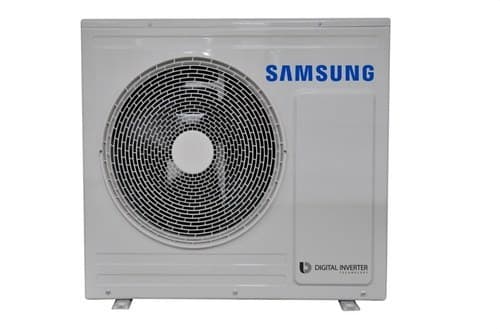

Jednostka zewnętrzna bibloc aerotermia Samsung EHS TDM Plus 6,6 kW

Zewnętrzna jednostka Samsung EHS TDM Plus AE066MXTPEH/EU to jednofazowa pompa ciepła typu aerotermia, zaprojektowana do systemów łączących klimatyzację powietrze-woda i powietrze-powietrze. Oferuje znamionową moc 6,6 kW w ogrzewaniu i 6,7 kW w chłodzeniu, umożliwiając stworzenie kompleksowego rozwiązania do ogrzewania, chłodzenia oraz — wraz z odpowiednimi elementami wewnętrznymi — produkcji ciepłej wody użytkowej.

Technologia Samsung TDM Plus pozwala wykorzystać jedną jednostkę zewnętrzną do zasilania zarówno obiegu hydraulicznego systemu EHS, jak i kompatybilnych jednostek wewnętrznych z bezpośrednim odparowaniem. Dzięki temu można łączyć, zależnie od konfiguracji projektu, ogrzewanie podłogowe, klimakonwektory lub inne odbiorniki hydrauliczne z jednostkami wewnętrznymi klimatyzacji powietrznej.

System Samsung EHS TDM Plus powietrze-woda i powietrze-powietrze

Główną cechą gamy TDM Plus jest możliwość integracji dwóch form klimatyzacji w jednym rozwiązaniu. System powietrze-woda może dostarczać energię cieplną do hydraulicznego obiegu ogrzewania lub chłodzenia, natomiast system powietrze-powietrze umożliwia bezpośrednią klimatyzację pomieszczeń za pomocą kompatybilnych jednostek wewnętrznych.

Samsung podkreśla, że taka architektura pozwala szybko osiągnąć komfortową temperaturę dzięki klimatyzacji powietrznej i uzupełnić działanie systemami hydraulicznymi, takimi jak ogrzewanie podłogowe. Całość jest zarządzana za pomocą kompatybilnych sterowników systemu TDM Plus.

6,6 kW mocy grzewczej

Samsung AE066MXTPEH/EU zapewnia znamionową moc grzewczą 6,6 kW. W warunkach znamionowych określonych przez Samsung osiąga COP 4,49, przy znamionowym poborze mocy 1,47 kW.

Rzeczywista wydajność pompy ciepła zależy od takich czynników jak temperatura zewnętrzna, temperatura zasilania wody, zapotrzebowanie budynku, system odbioru ciepła oraz kompletna konfiguracja instalacji.

6,7 kW mocy chłodniczej

W trybie chłodzenia jednostka zewnętrzna oferuje znamionową moc 6,7 kW oraz EER 4,53 w warunkach testowych wskazanych przez Samsung. Deklarowany znamionowy pobór mocy w chłodzeniu wynosi 1,48 kW.

Chłodzenie może być realizowane przez obieg hydrauliczny z kompatybilnymi odbiornikami lub przez jednostki wewnętrzne z bezpośrednim odparowaniem, w zależności od zainstalowanej konfiguracji TDM Plus.

Praca nawet przy temperaturze zewnętrznej -25 °C

Samsung EHS TDM Plus AE066MXTPEH/EU jest przystosowana do pracy w ogrzewaniu przy bardzo niskich temperaturach zewnętrznych. Samsung podaje następujące zakresy pracy:

• Ogrzewanie powietrze-woda: od -25 do 35 °C.
• Chłodzenie powietrze-woda: od 10 do 46 °C.
• Produkcja ciepłej wody użytkowej: od -25 do 43 °C.
• Ogrzewanie powietrze-powietrze: od -25 do 24 °C.
• Chłodzenie powietrze-powietrze: od 10 do 46 °C.

Tak szerokie zakresy pozwalają korzystać z systemu przez cały rok, zawsze w granicach warunków projektowych i eksploatacyjnych określonych przez Samsung.

Wysoka efektywność energetyczna

Gama Samsung EHS została zaprojektowana tak, aby wykorzystywać energię zawartą w powietrzu zewnętrznym i przekazywać ją do systemu klimatyzacji za pomocą technologii pompy ciepła.

Dokumentacja energetyczna Samsung klasyfikuje to rozwiązanie jako klasa A++ dla zastosowań grzewczych niskotemperaturowych oraz klasa A+ dla zastosowań średniotemperaturowych, w zależności od ocenianej konfiguracji systemu.

Systemy niskotemperaturowe, takie jak ogrzewanie podłogowe, są szczególnie odpowiednie do wykorzystania wydajności pompy ciepła aerotermalnej.

Zasilanie jednofazowe

Oznaczenie AE066MXTPEH/EU odnosi się do jednostki zewnętrznej z zasilaniem jednofazowym. Samsung podaje znamionowy prąd 6,9 A w chłodzeniu i 6,7 A w ogrzewaniu.

• MCA: 20 A.
• MFA: 25 A.

Przekrój przewodów, zabezpieczenia elektryczne oraz pozostałe elementy instalacji należy dobrać zgodnie z instrukcją Samsung, długością przewodów i obowiązującymi przepisami elektrycznymi.

Czynnik chłodniczy R410A

Jednostka zewnętrzna wykorzystuje czynnik chłodniczy R410A i posiada fabryczny ładunek 2,6 kg. Samsung podaje dla tego ładunku ekwiwalent 5,43 tCO2e.

Dodatkowe napełnienie, jeśli będzie wymagane, zależy od projektu i długości instalacji chłodniczej. Wszelkie prace przy obiegu chłodniczym powinny być wykonywane przez wykwalifikowany personel i zgodnie z obowiązującymi przepisami.

Przyłącza chłodnicze

Samsung AE066MXTPEH/EU wykorzystuje następujące przyłącza chłodnicze:

• Rura cieczowa: 9,52 mm (3/8").
• Rura gazowa: 15,88 mm (5/8").

Maksymalne długości, różnice wysokości, dodatkowe napełnienie oraz pozostałe warunki montażu należy sprawdzić w dokumentacji technicznej odpowiadającej konkretnej konfiguracji systemu EHS TDM Plus.

Sprężarka rotacyjna

Jednostka zewnętrzna wyposażona jest w sprężarkę rotacyjną, która współpracuje z elektronicznym systemem regulacji pompy ciepła.

Sterowanie dostosowuje pracę do zapotrzebowania cieplnego systemu, pozwalając utrzymać stabilne warunki klimatyzacji i zoptymalizować działanie względem tradycyjnych systemów o stałej pracy.

Przepływ powietrza zewnętrznego

Zewnętrzny wentylator typu śmigłowego zapewnia przepływ powietrza 47 m³/min, umożliwiając wymianę ciepła niezbędną między obiegiem chłodniczym a powietrzem zewnętrznym.

Aby zapewnić prawidłową pracę, należy przestrzegać minimalnych odległości montażowych zalecanych przez Samsung oraz utrzymywać strefy wlotu i wylotu powietrza wolne od przeszkód.

Poziomy hałasu

Samsung podaje ciśnienie akustyczne 47 dB(A) w chłodzeniu i 48 dB(A) w ogrzewaniu. Deklarowany poziom mocy akustycznej wynosi 67 dB(A).

Hałas odczuwalny w instalacji będzie zależał od takich czynników jak lokalizacja jednostki zewnętrznej, odległość, obecność ścian lub innych powierzchni odbijających dźwięk oraz warunki pracy.

Parametry techniczne Samsung AE066MXTPEH/EU

• Marka: Samsung.
• Referencja: AE066MXTPEH/EU.
• Seria: EHS TDM Plus.
• Typ: zewnętrzna jednostka aerotermii bibloc.
• System: pompa ciepła powietrze-woda / powietrze-powietrze TDM Plus.
• Zasilanie: jednofazowe.
• Znamionowa moc grzewcza: 6,6 kW.
• Znamionowa moc chłodnicza: 6,7 kW.
• Znamionowy COP: 4,49.
• Znamionowy EER: 4,53.
• Znamionowy pobór mocy w ogrzewaniu: 1,47 kW.
• Znamionowy pobór mocy w chłodzeniu: 1,48 kW.
• Znamionowy prąd w ogrzewaniu: 6,7 A.
• Znamionowy prąd w chłodzeniu: 6,9 A.
• MCA: 20 A.
• MFA: 25 A.
• Sprężarka: rotacyjna.
• Wentylator: typu śmigłowego.
• Przepływ powietrza: 47 m³/min.
• Czynnik chłodniczy: R410A.
• Fabryczny ładunek czynnika: 2,6 kg.
• Przyłącze cieczowe: 9,52 mm (3/8").
• Przyłącze gazowe: 15,88 mm (5/8").
• Ciśnienie akustyczne w chłodzeniu: 47 dB(A).
• Ciśnienie akustyczne w ogrzewaniu: 48 dB(A).
• Moc akustyczna: 67 dB(A).
• Zakres zewnętrzny w ogrzewaniu powietrze-woda: -25 do 35 °C.
• Zakres zewnętrzny w chłodzeniu powietrze-woda: 10 do 46 °C.
• Zakres zewnętrzny dla CWU: -25 do 43 °C.
• Zakres zewnętrzny w ogrzewaniu powietrze-powietrze: -25 do 24 °C.
• Zakres zewnętrzny w chłodzeniu powietrze-powietrze: 10 do 46 °C.
• Wymiary netto (szer. x wys. x gł.): 880 x 793 x 310 mm.
• Masa netto: 61 kg.

Kompleksowa klimatyzacja z jedną jednostką zewnętrzną

Koncepcja TDM Plus pozwala jednej jednostce zewnętrznej uczestniczyć zarówno w klimatyzacji hydraulicznej, jak i w bezpośredniej klimatyzacji powietrznej. Pomaga to ograniczyć przestrzeń zajmowaną na zewnątrz przez urządzenia i umożliwia tworzenie elastycznych instalacji dopasowanych do różnych pomieszczeń i potrzeb cieplnych.

W kompletnej konfiguracji można ją łączyć z modułami hydraulicznymi, ClimateHub oraz kompatybilnymi jednostkami wewnętrznymi Samsung, zgodnie z tabelami i limitami połączeń określonymi przez producenta.

Kompaktowa jednostka zewnętrzna do systemów aerotermii Samsung

Przy wymiarach 880 x 793 x 310 mm i masie netto 61 kg, Samsung AE066MXTPEH/EU oferuje stosunkowo kompaktowe rozwiązanie dla systemu zdolnego integrować zastosowania powietrze-woda i powietrze-powietrze.

Jej moc 6,6 kW w ogrzewaniu i 6,7 kW w chłodzeniu, wraz z nominalnym COP 4,49, pracą w ogrzewaniu do -25 °C oraz wszechstronnością systemu TDM Plus, czynią ją szczególnie odpowiednim wyborem dla projektów mieszkaniowych, które chcą scentralizować różne potrzeby klimatyzacyjne za pomocą aerotermii.

Ważne: ta referencja dotyczy wyłącznie zewnętrznej jednostki Samsung EHS TDM Plus. Aby uzyskać działający system, należy połączyć ją z jednostkami wewnętrznymi, modułem hydraulicznym lub ClimateHub, sterownikami i kompatybilnymi akcesoriami wymaganymi przez daną instalację. Ostateczne parametry i efektywność zależą od wybranej kompletnej konfiguracji.
