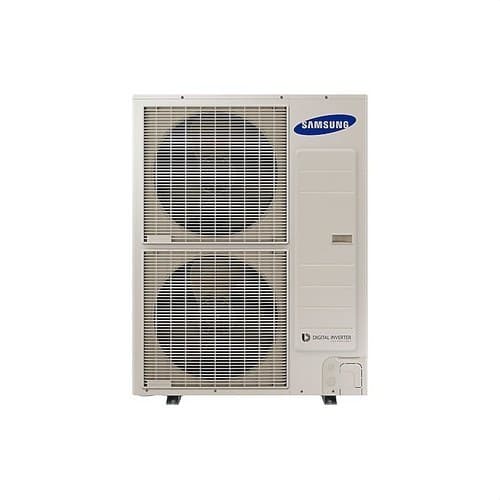

Jednostka zewnętrzna trójfazowa aerotermalna Samsung TDM Plus 16 kW

Zewnętrzna jednostka trójfazowa Samsung EHS TDM Plus AE160MXTPGH/EU to wysokowydajna pompa ciepła typu aerotermia, zaprojektowana do systemów łączących klimatyzację powietrze-woda i powietrze-powietrze. Zapewnia znamionową moc 16 kW w ogrzewaniu i 14,5 kW w chłodzeniu, umożliwiając centralizację różnych potrzeb cieplnych domu lub obiektu za pomocą jednej jednostki zewnętrznej.

Technologia TDM Plus pozwala zintegrować w jednym systemie produkcję ciepłej wody do ogrzewania, chłodzenia i innych zastosowań hydraulicznych z jednostkami wewnętrznymi typu bezpośredniego odparowania do klimatyzacji powietrznej. Taka konfiguracja zapewnia dużą elastyczność i pozwala dopasować system do domów oraz projektów wymagających połączenia ogrzewania podłogowego, klimakonwektorów, grzejników niskotemperaturowych lub kompatybilnych jednostek wewnętrznych klimatyzacji.

System Samsung EHS TDM Plus powietrze-woda i powietrze-powietrze

Jedną z głównych cech Samsung AE160MXTPGH/EU jest możliwość pracy w systemie TDM Plus, technologii opracowanej do łączenia zastosowań aerotermii powietrze-woda z bezpośrednią klimatyzacją powietrze-powietrze.

Jednostka zewnętrzna może współpracować z modułem hydraulicznym lub kompatybilnym ClimateHub, aby wytwarzać wodę do ogrzewania i chłodzenia, a jednocześnie zasilać kompatybilne jednostki wewnętrzne typu bezpośredniego odparowania w ramach konfiguracji dopuszczonej przez Samsung.

Taka architektura pozwala wykorzystać jedną jednostkę zewnętrzną do pokrycia różnych potrzeb klimatyzacyjnych, ograniczając liczbę urządzeń zewnętrznych i upraszczając integrację systemu.

16 kW znamionowej mocy grzewczej

Samsung AE160MXTPGH/EU oferuje znamionową moc grzewczą 16,0 kW, co czyni go jednym z najmocniejszych modeli w gamie EHS TDM Plus.

W warunkach nominalnych Samsung podaje COP 4,05, czyli wysoki stosunek energii cieplnej do zużytej energii elektrycznej. Znamionowy pobór mocy w ogrzewaniu wynosi 3,95 kW.

Rzeczywista wydajność zależy od temperatury zewnętrznej, temperatury zasilania, rodzaju odbiorników, zapotrzebowania cieplnego budynku oraz kompletnej konfiguracji systemu.

14,5 kW mocy chłodniczej

W trybie chłodzenia urządzenie zapewnia znamionową moc 14,5 kW. Samsung określa EER 3,78 w warunkach nominalnych oraz referencyjny pobór mocy 3,84 kW.

Chłodzenie może być realizowane poprzez obieg hydrauliczny z kompatybilnymi odbiornikami, takimi jak klimakonwektory lub odpowiednio zaprojektowane chłodzenie podłogowe, a także poprzez jednostki wewnętrzne typu bezpośredniego odparowania, jeśli zainstalowana konfiguracja TDM Plus na to pozwala.

Zasilanie elektryczne trójfazowe

Oznaczenie AE160MXTPGH/EU odnosi się konkretnie do trójfazowej wersji 16 kW. Zasilanie elektryczne wynosi 380-415 V, 3 fazy, 4 przewody i 50 Hz.

Samsung podaje minimalny prąd obwodu MCA 12 A oraz maksymalne zabezpieczenie MFA 16,1 A. Dobór okablowania, zabezpieczeń i elementów elektrycznych należy wykonać zgodnie z instrukcją montażu, obowiązującymi przepisami oraz szczególnymi warunkami projektu.

Praca przy temperaturach zewnętrznych do -25 °C

Samsung EHS TDM Plus jest przystosowany do zapewniania ogrzewania nawet przy bardzo niskich temperaturach zewnętrznych. Dla pracy powietrze-woda w ogrzewaniu Samsung określa zakres zewnętrzny od -25 do 35 °C.

Deklarowane zakresy pracy urządzenia to:

• Ogrzewanie powietrze-woda: od -25 do 35 °C.
• Chłodzenie powietrze-woda: od 10 do 46 °C.
• Produkcja ciepłej wody użytkowej: od -25 do 43 °C.
• Ogrzewanie powietrze-powietrze: od -25 do 24 °C.
• Chłodzenie powietrze-powietrze: od 10 do 46 °C.

Tak szerokie zakresy pozwalają korzystać z systemu przez większą część roku, zarówno zimą, jak i latem, zawsze w granicach warunków określonych przez Samsung dla instalacji.

Efektywność energetyczna dla ogrzewania niskotemperaturowego

W kompatybilnych konfiguracjach gama Samsung EHS TDM Plus osiąga wysoką sezonową efektywność w zastosowaniach niskotemperaturowych. Dla kombinacji odpowiadającej modelowi 16 kW Samsung deklaruje klasę energetyczną A+++ w ogrzewaniu przy 35 °C oraz A+ przy 55 °C.

Instalacje pracujące z ogrzewaniem podłogowym lub innymi odbiornikami niskotemperaturowymi pozwalają szczególnie wykorzystać zalety pompy ciepła typu aerotermia, ponieważ wymagają niższych temperatur zasilania.

Końcową klasę energetyczną należy rozpatrywać dla kompletnej kombinacji jednostki zewnętrznej, modułu wewnętrznego i odpowiedniego sterowania.

Czynnik chłodniczy R410A

Zewnętrzna jednostka Samsung AE160MXTPGH/EU wykorzystuje czynnik chłodniczy R410A. Samsung podaje fabryczny napełnienie 3,5 kg.

Całkowita wymagana ilość czynnika chłodniczego może się różnić w zależności od długości i konfiguracji przewodów chłodniczych. Montaż, odzysk, obsługa i dodatkowe napełnianie czynnika chłodniczego muszą być wykonywane przez uprawniony personel zgodnie z obowiązującymi przepisami dotyczącymi gazów fluorowanych.

Przyłącza chłodnicze

Urządzenie posiada następujące główne przyłącza obiegu chłodniczego:

• Rura cieczowa: 9,52 mm (3/8").
• Rura gazowa: 15,88 mm (5/8").

Maksymalne długości, różnice wysokości oraz ewentualne dodatkowe napełnienie czynnika chłodniczego należy obliczyć zgodnie z technicznymi wytycznymi Samsung dla konkretnej konfiguracji systemu.

Sprężarka rotacyjna i sterowanie Inverter

AE160MXTPGH/EU wykorzystuje sprężarkę rotacyjną w systemie regulacji elektronicznej, który dostosowuje pracę pompy ciepła do zapotrzebowania cieplnego.

Technologia Inverter umożliwia modulację pracy w porównaniu z tradycyjnymi systemami o stałej prędkości, pomagając utrzymać bardziej stabilne warunki temperatury i ograniczając niepotrzebne cykle uruchamiania i zatrzymywania.

Przepływ powietrza jednostki zewnętrznej

Zewnętrzny wentylator typu śmigłowego zapewnia przepływ powietrza do 123 m³/min, niezbędny do wymiany ciepła z powietrzem zewnętrznym.

Aby uzyskać zakładane parametry pracy, ważne jest zachowanie minimalnych odległości montażowych, utrzymanie wolnych stref wlotu i wylotu powietrza oraz unikanie przeszkód mogących powodować recyrkulację.

Poziom hałasu

Samsung podaje ciśnienie akustyczne 55 dB(A) w ogrzewaniu i 54 dB(A) w chłodzeniu dla tej jednostki zewnętrznej, przy mocy akustycznej 73 dB(A).

Rzeczywiste odczuwalne wartości zależą od odległości od urządzenia, pobliskich powierzchni, lokalizacji jednostki oraz warunków pracy. Na etapie projektowania instalacji zaleca się wybór miejsca, które ograniczy przenoszenie hałasu i drgań do stref mieszkalnych.

Kompatybilność z ClimateHub i modułem hydraulicznym

Jednostka zewnętrzna AE160MXTPGH/EU może być integrowana z kompatybilnymi wewnętrznymi komponentami Samsung EHS TDM Plus. Dla trójfazowej wersji 16 kW dokumentacja Samsung przewiduje współpracę z ClimateHub 260 litrów oraz z modułem hydraulicznym AE160MNYDGH/EU, a także z innymi konfiguracjami dopuszczonymi przez system.

Wybór między ClimateHub, modułem hydraulicznym i oddzielnym zasobnikiem zależy od potrzeb w zakresie ciepłej wody użytkowej, dostępnej przestrzeni, rodzaju instalacji i charakterystyki projektu.

Do 7 jednostek wewnętrznych klimatyzacji bezpośredniej

W ramach konfiguracji TDM Plus dopuszczonych przez Samsung model 16 kW może obsługiwać do 7 jednostek wewnętrznych typu bezpośredniego odparowania, w zależności od doboru mocy i wybranej kombinacji.

Pozwala to tworzyć rozwiązania, w których różne pomieszczenia mają jednostki ścienne, kanałowe lub inne kompatybilne formaty, podczas gdy ten sam system zewnętrzny obsługuje również potrzeby hydrauliczne instalacji.

Sterowanie pracą TDM Plus

System umożliwia ustawianie priorytetów i trybów pracy za pomocą jednostki sterującej Samsung. Dzięki temu instalacja może zarządzać potrzebami ogrzewania, chłodzenia i ciepłej wody zgodnie z wybraną konfiguracją.

Samsung przewiduje również kompatybilność ze SmartThings w konfiguracjach wyposażonych w wymagane akcesoria komunikacyjne, umożliwiając dodanie funkcji monitorowania i zdalnego sterowania.

Dane techniczne Samsung AE160MXTPGH/EU

• Marka: Samsung.
• Referencja: AE160MXTPGH/EU.
• Seria: EHS TDM Plus.
• Typ: zewnętrzna jednostka aerotermii.
• System: TDM Plus powietrze-woda / powietrze-powietrze.
• Zasilanie: trójfazowe, 380-415 V, 50 Hz.
• Znamionowa moc grzewcza: 16,0 kW.
• Znamionowa moc chłodnicza: 14,5 kW.
• Znamionowy COP: 4,05.
• Znamionowy EER: 3,78.
• Znamionowy pobór mocy w ogrzewaniu: 3,95 kW.
• Znamionowy pobór mocy w chłodzeniu: 3,84 kW.
• Znamionowy prąd w ogrzewaniu: 6,0 A.
• Znamionowy prąd w chłodzeniu: 5,9 A.
• MCA: 12 A.
• MFA: 16,1 A.
• Sprężarka: rotacyjna.
• Wentylator: śmigłowy.
• Przepływ powietrza zewnętrznego: 123 m³/min.
• Czynnik chłodniczy: R410A.
• Fabryczne napełnienie czynnika: 3,5 kg.
• Przyłącze cieczowe: 9,52 mm (3/8").
• Przyłącze gazowe: 15,88 mm (5/8").
• Ciśnienie akustyczne w ogrzewaniu: 55 dB(A).
• Ciśnienie akustyczne w chłodzeniu: 54 dB(A).
• Moc akustyczna: 73 dB(A).
• Zakres zewnętrzny w ogrzewaniu powietrze-woda: -25 do 35 °C.
• Zakres zewnętrzny w chłodzeniu powietrze-woda: 10 do 46 °C.
• Zakres zewnętrzny dla CWU: -25 do 43 °C.
• Zakres zewnętrzny w ogrzewaniu powietrze-powietrze: -25 do 24 °C.
• Zakres zewnętrzny w chłodzeniu powietrze-powietrze: 10 do 46 °C.
• Masa netto: 107 kg.
• Wymiary (szer. x wys. x gł.): 940 x 1.420 x 330 mm.
• Maksymalna liczba jednostek wewnętrznych typu bezpośredniego odparowania: do 7, w zależności od konfiguracji.

Wysokowydajne rozwiązanie do kompleksowej klimatyzacji

Samsung EHS TDM Plus AE160MXTPGH/EU 16 kW jest szczególnie polecany do projektów wymagających dużej mocy cieplnej i chcących zintegrować w jednym systemie zewnętrznym klimatyzację hydrauliczną oraz bezpośrednią klimatyzację powietrzną.

Trójfazowe zasilanie, moc 16 kW w ogrzewaniu, praca do -25 °C, kompatybilność z systemami hydraulicznymi oraz możliwość podłączenia różnych jednostek wewnętrznych pozwalają tworzyć wszechstronne instalacje dla dużych domów i innych projektów o wysokim zapotrzebowaniu cieplnym.

Ważne: ta referencja dotyczy wyłącznie zewnętrznej jednostki Samsung EHS TDM Plus. Aby system był operacyjny, należy połączyć go z kompatybilnym modułem hydraulicznym lub ClimateHub oraz, w razie potrzeby, z jednostkami wewnętrznymi typu bezpośredniego odparowania, sterownikami i wymaganymi akcesoriami. Końcową wydajność, efektywność i parametry należy potwierdzić dla wybranej kompletnej konfiguracji.
