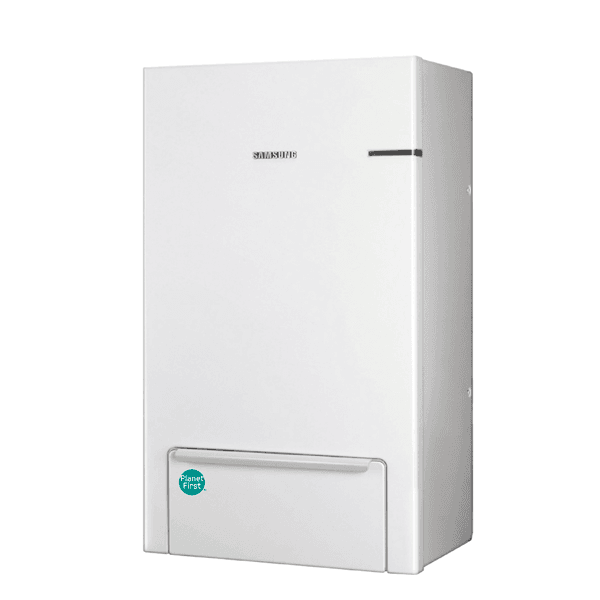

Zestaw Hydro bez zintegrowanego zbiornika Samsung TDM Plus R410A 12 kW

Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU to ścienny moduł hydrauliczny bez zintegrowanego zbiornika, zaprojektowany jako element systemów aerotermii Samsung EHS TDM Plus z czynnikiem chłodniczym R410A. Urządzenie przekształca energię z obiegu chłodniczego pochodzącą z jednostki zewnętrznej w ciepłą lub zimną wodę do zasilania hydraulicznych systemów ogrzewania i chłodzenia, mogąc pracować w konfiguracjach TDM Plus o mocy 12 i 16 kW w zależności od jednostki zewnętrznej, z którą zostanie połączone.

W instalacji o mocy 12 kW ten Hydro Kit może być łączony z jednostką zewnętrzną Samsung AE120MXTPEH/EU. Otrzymany system zapewnia moc nominalną 12 kW zarówno w ogrzewaniu, jak i w chłodzeniu. Ta sama referencja modułu hydraulicznego jest również kompatybilna z jednostką zewnętrzną AE160MXTPEH/EU, aby skonfigurować system o mocy do 16 kW w ogrzewaniu.

Główne cechy Samsung AE160BNYDEH/EU

• Marka: Samsung.
• Seria: EHS TDM Plus.
• Referencja: AE160BNYDEH/EU.
• Typ: Hydro Kit lub ścienny moduł hydrauliczny.
• System: biblokowa aerotermia TDM Plus.
• Zintegrowany zbiornik CWU: nie.
• Czynnik chłodniczy systemu: R410A.
• Kompatybilne konfiguracje: 12 i 16 kW.
• Zasilanie: jednofazowe 220-240 V, 50 Hz.
• Grzałka elektryczna wspomagająca: 6 kW.
• Temperatura zasilania w ogrzewaniu: 15-55 °C.
• Temperatura zasilania w chłodzeniu: 5-25 °C.
• Przyłącza hydrauliczne: 1 1/4".
• Przyłącze chłodnicze cieczy: 9,52 mm (3/8").
• Przyłącze chłodnicze gazu: 15,88 mm (5/8").
• Wymiary: 510 x 850 x 315 mm.
• Masa netto: 45,5 kg według aktualnej karty produktu Samsung.

Hydro Kit do systemów Samsung EHS TDM Plus

AE160BNYDEH/EU działa jako interfejs między obwodem chłodniczym pompy ciepła a obiegiem hydraulicznym budynku lub domu. Odbiera energię cieplną wytworzoną przez jednostkę zewnętrzną i przekazuje ją do wody, która następnie krąży do poszczególnych odbiorników klimatyzacji.

Może być wykorzystywany do zasilania instalacji takich jak ogrzewanie podłogowe, klimakonwektory, grzejniki niskotemperaturowe i inne kompatybilne odbiorniki hydrauliczne. Może również stanowić część systemu przeznaczonego do produkcji ciepłej wody użytkowej za pomocą odpowiednio dobranego zewnętrznego zasobnika.

Technologia TDM Plus: powietrze-woda i powietrze-powietrze

Technologia Samsung TDM Plus umożliwia połączenie klimatyzacji powietrze-woda i powietrze-powietrze w jednym systemie. Dzięki temu można wykorzystać obieg hydrauliczny do ogrzewania podłogowego lub odbiorników wodnych, a jednocześnie zastosować kompatybilne jednostki wewnętrzne typu bezpośredniego odparowania, aby uzyskać szybszą reakcję cieplną w wybranych pomieszczeniach.

Taka architektura zapewnia elastyczność projektowania instalacji, ponieważ pozwala łączyć różne systemy emisji ciepła przy użyciu jednej kompatybilnej jednostki zewnętrznej TDM Plus.

Kompatybilny z systemami 12 i 16 kW

Referencja AE160BNYDEH/EU może współpracować z różnymi jednostkami zewnętrznymi TDM Plus. Samsung przewiduje w szczególności jej połączenie z:

• AE120MXTPEH/EU: jednofazowa konfiguracja 12 kW.
• AE160MXTPEH/EU: jednofazowa konfiguracja 16 kW.

W połączeniu z jednostką zewnętrzną AE120MXTPEH/EU system oferuje nominalną wydajność grzewczą 12 kW przy A7/W35 oraz nominalną wydajność chłodniczą 12 kW przy A35/W18.

W połączeniu z jednostką zewnętrzną AE160MXTPEH/EU zestaw osiąga do 16 kW nominalnie w ogrzewaniu i 14,5 kW w chłodzeniu.

Temperatura wody do ogrzewania i chłodzenia

Moduł hydrauliczny umożliwia pracę z różnymi temperaturami zasilania w zależności od wybranego trybu. Samsung określa temperaturę wody na wyjściu na:

• Ogrzewanie: od 15 do 55 °C.
• Praca w trybie pompy ciepła: od 25 do 55 °C w warunkach wskazanych przez Samsung.
• Chłodzenie: od 5 do 25 °C.

Ten szeroki zakres pozwala dostosować system do instalacji ogrzewania/chłodzenia podłogowego, klimakonwektorów i innych odbiorników hydraulicznych zaprojektowanych do pracy z pompą ciepła.

Bez zintegrowanego zbiornika ciepłej wody

AE160BNYDEH/EU to ścienny Hydro Kit bez zintegrowanego zasobnika. Umożliwia to osobny dobór zasobnika ciepłej wody użytkowej najlepiej dopasowanego do potrzeb danego projektu.

Takie rozwiązanie różni się od systemów Samsung ClimateHub, które mają zbiornik CWU wbudowany w jednostkę wewnętrzną. Format ścienny jest szczególnie interesujący, gdy istnieje już kompatybilny zasobnik lub gdy chce się zainstalować zewnętrzny zbiornik o określonej pojemności.

Grzałka elektryczna wspomagająca 6 kW

Hydro Kit zawiera grzałkę elektryczną wspomagającą o mocy 6 kW. Element ten może zapewnić dodatkowe wsparcie dla systemu hydraulicznego, gdy wymagają tego warunki pracy lub konfiguracja instalacji.

Praca grzałki jest zarządzana przez system sterowania instalacji i powinna być skonfigurowana zgodnie z zapotrzebowaniem cieplnym, dostępną mocą elektryczną oraz parametrami określonymi przez Samsung.

Niezależne sterowanie 2 strefami

Samsung wprowadza w gamie EHS funkcję sterowania 2 strefami. Umożliwia ona jednoczesne zarządzanie dwoma obiegami wymagającymi różnych temperatur wody, co ułatwia instalacje z różnymi typami odbiorników.

Na przykład można wykorzystać jedną strefę do ogrzewania podłogowego niskotemperaturowego, a drugą do odbiorników wymagających innej temperatury zasilania, pod warunkiem że system hydrauliczny zostanie zaprojektowany z odpowiednimi elementami regulacyjnymi.

Przygotowany do integracji fotowoltaicznej i Smart Grid

Seria Samsung EHS TDM Plus oferuje funkcje przygotowane do integracji z systemami fotowoltaicznymi i Smart Grid. Funkcja integracji fotowoltaicznej pozwala dostosować pracę do dostępności produkcji solarnej, natomiast kompatybilność Smart Grid umożliwia reagowanie na określone sygnały inteligentnej sieci energetycznej.

Funkcje te zależą od konfiguracji systemu oraz instalacji wymaganych elementów sterujących.

Przyłącza hydrauliczne 1 1/4"

Przyłącza wejścia i wyjścia wody Hydro Kit mają wymiar 1 1/4". Taka średnica jest przeznaczona do obsługi przepływów hydraulicznych wymaganych przez kompatybilne konfiguracje o dużej mocy.

Dobór średnic rur, pompy, naczynia wzbiorczego, elementów bezpieczeństwa i pozostałej części obiegu należy wykonać zgodnie z wymaganym przepływem oraz specyfikacją techniczną Samsung.

Przyłącza chłodnicze dla R410A

Moduł łączy się z jednostką zewnętrzną za pomocą rur chłodniczych. Dla tej referencji Samsung określa:

• Linia cieczy: 9,52 mm (3/8").
• Linia gazowa: 15,88 mm (5/8").

Obieg stanowi część systemu biblokowego z czynnikiem chłodniczym R410A. Instalacja i obsługa obiegu chłodniczego muszą być wykonywane przez uprawniony personel, z zachowaniem odległości, różnic wysokości, napełnienia czynnikiem chłodniczym oraz innych warunków określonych przez Samsung.

Zasilanie jednofazowe

Referencja AE160BNYDEH/EU odpowiada jednofazowej wersji modułu hydraulicznego. Jej zasilanie wynosi 220-240 V przy 50 Hz.

Samsung oferuje również wariant AE160BNYDGH/EU z zasilaniem trójfazowym do projektów, w których wymagany jest taki rodzaj zasilania elektrycznego.

Kompaktowy format ścienny

Ponieważ nie ma zintegrowanego zbiornika, Hydro Kit ma kompaktowe wymiary jak na jednostkę hydrauliczną tej mocy:

• Szerokość: 510 mm.
• Wysokość: 850 mm.
• Głębokość: 315 mm.
• Masa netto: około 45,5 kg.

Jego ścienny format ułatwia montaż w pomieszczeniach technicznych i przestrzeniach wewnętrznych, gdzie moduł hydrauliczny ma być oddzielony od zasobnika CWU.

Niski poziom hałasu

Jako wewnętrzny moduł hydrauliczny, urządzenie pracuje akustycznie znacznie ciszej niż jednostka zewnętrzna. Aktualna karta Samsung podaje ciśnienie akustyczne 38 dB(A) oraz moc akustyczną 55 dB(A) dla tej referencji.

Rzeczywiste odczucie akustyczne będzie zależeć również od miejsca montażu, mocowania ściennego, obiegu wody i cech instalacji hydraulicznej.

Produkcja ciepłej wody użytkowej z zewnętrznym zasobnikiem

Chociaż AE160BNYDEH/EU nie ma wbudowanego zbiornika CWU, może być zintegrowany z instalacjami przeznaczonymi do produkcji ciepłej wody użytkowej za pomocą kompatybilnego zewnętrznego zasobnika oraz niezbędnych elementów hydraulicznych i sterujących.

Takie rozwiązanie pozwala dobrać pojemność zasobnika do liczby użytkowników i przewidywanego zużycia, zapewniając większą elastyczność niż jednostka z wbudowanym zbiornikiem o stałej pojemności.

Zastosowania Hydro Kit Samsung TDM Plus

• Aerotermia dla domów jednorodzinnych.
• Instalacje ogrzewania podłogowego.
• Kompatybilne systemy chłodzenia podłogowego.
• Instalacje z klimakonwektorami.
• Grzejniki niskotemperaturowe.
• Produkcja CWU za pomocą zewnętrznego zasobnika.
• Systemy TDM Plus łączące powietrze-woda i powietrze-powietrze.
• Instalacje z dwiema strefami hydraulicznymi o różnych temperaturach.
• Projekty z integracją fotowoltaiczną lub kompatybilnym Smart Grid.

Dane techniczne Samsung AE160BNYDEH/EU

• Producent: Samsung.
• Rodzina: EHS.
• Seria: TDM Plus.
• Referencja: AE160BNYDEH/EU.
• Typ: ścienny Hydro Kit.
• Tryb: pompa ciepła powietrze-woda.
• Czynnik chłodniczy systemu: R410A.
• Zintegrowany zbiornik: nie.
• Kompatybilność mocy: systemy TDM Plus 12 i 16 kW.
• Zasilanie: 1 faza, 220-240 V, 50 Hz.
• Grzałka elektryczna wspomagająca: 6 kW.
• Temperatura wyjściowa w ogrzewaniu: 15-55 °C.
• Temperatura wyjściowa w chłodzeniu: 5-25 °C.
• Przyłącze hydrauliczne wejście/wyjście: 1 1/4".
• Przyłącze chłodnicze cieczy: 9,52 mm (3/8").
• Przyłącze chłodnicze gazu: 15,88 mm (5/8").
• Ciśnienie akustyczne: 38 dB(A).
• Moc akustyczna: 55 dB(A).
• Wymiary: 510 x 850 x 315 mm.
• Masa netto: 45,5 kg według aktualnej karty Samsung.
• Sterowanie 2 strefami: kompatybilne.
• Integracja fotowoltaiczna: kompatybilna w zależności od konfiguracji.
• Smart Grid Ready: tak, w zależności od konfiguracji.

Hydro Kit do instalacji TDM Plus 12 kW

W połączeniu z jednostką zewnętrzną Samsung AE120MXTPEH/EU, AE160BNYDEH/EU tworzy system EHS TDM Plus o nominalnej mocy 12 kW w ogrzewaniu i 12 kW w chłodzeniu. Taka konfiguracja pozwala wykorzystać aerotermię powietrze-woda do klimatyzacji hydraulicznej, a dzięki technologii TDM Plus połączyć ją z klimatyzacją powietrze-powietrze za pomocą kompatybilnych jednostek wewnętrznych.

Jego ścienny format bez zintegrowanego zbiornika zapewnia swobodę wyboru zewnętrznego zasobnika CWU, natomiast grzałka wspomagająca 6 kW, sterowanie dwiema strefami oraz funkcje przygotowane do integracji fotowoltaicznej i Smart Grid rozszerzają możliwości konfiguracji instalacji.
