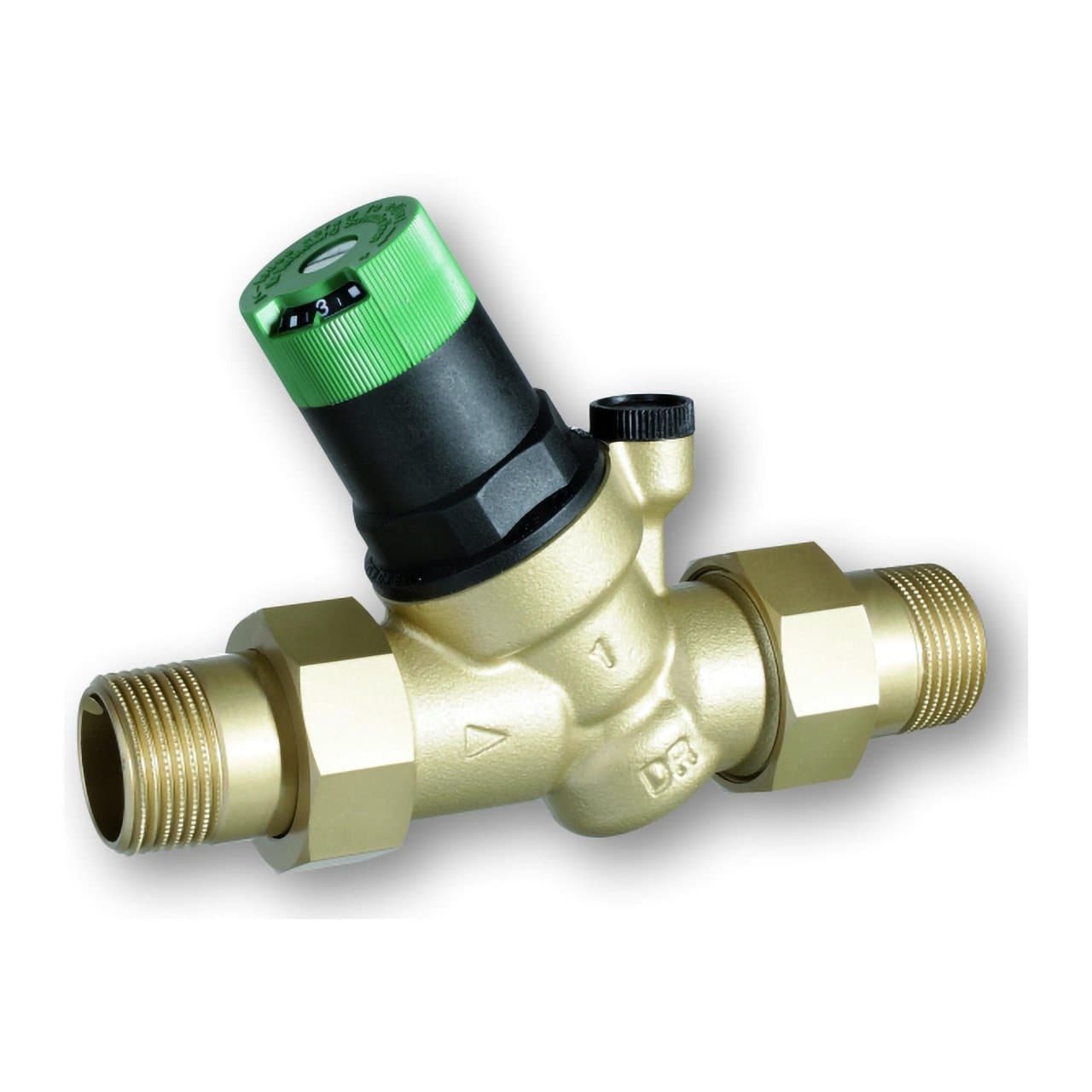

Reduktor ciśnienia z połączeniami gwintowanymi R1/2"

Zawór redukcyjny ciśnienia Resideo D05FS-1/2A został zaprojektowany do ochrony instalacji wody pitnej przed nadmiernym ciśnieniem pochodzącym z sieci zasilającej. Model ten posiada gwintowane przyłącza 1/2", średnicę nominalną DN15 oraz wartość Kvs 3,0 m³/h, oferując kompaktowe rozwiązanie do stabilizacji ciśnienia w instalacjach domowych oraz, w ramach warunków użytkowania, także w zastosowaniach komercyjnych i przemysłowych.

Jego system zrównoważonego gniazda pozwala utrzymywać praktycznie stałe ciśnienie wyjściowe nawet przy znacznych zmianach ciśnienia wejściowego. Ciśnienie po stronie wyjściowej można regulować w zakresie od 1,5 do 6 bar, a zawór jest dostarczany fabrycznie ustawiony na 3 bar, co ułatwia uruchomienie.

Główne cechy Resideo D05FS-1/2A

• Marka: Resideo.
• Seria: Braukmann D05FS.
• Numer referencyjny: D05FS-1/2A.
• Typ: zawór redukcyjny ciśnienia z zrównoważonym gniazdem.
• Zastosowanie: instalacje wody pitnej.
• Przyłącze: R 1/2".
• Średnica nominalna: DN15.
• Typ przyłącza: zewnętrzne złączki gwintowane na wejściu i wyjściu.
• Wartość Kvs: 3,0 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Regulowane ciśnienie wyjściowe: od 1,5 do 6 bar.
• Ustawienie fabryczne: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wody wg EN 1567: 30 °C.
• Maksymalna temperatura wody przy 10 bar: 70 °C.
• Materiał korpusu: mosiądz odporny na odcynkowanie.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Skala regulacyjna: tak.
• Przyłącze manometru: tak.
• Manometr w zestawie: nie.

Redukcja i stabilizacja ciśnienia wody

Funkcją Resideo D05FS jest obniżenie wysokiego ciśnienia wejściowego do poziomu odpowiedniego dla instalacji znajdującej się za zaworem. Pomaga to chronić rury, armaturę, zawory, urządzenia AGD i inne elementy przed skutkami nadmiernego ciśnienia.

Oprócz ochrony instalacji utrzymywanie niższego i stabilnego ciśnienia roboczego może przyczynić się do zmniejszenia zużycia wody i ograniczenia hałasu przepływu. Cechy te są szczególnie przydatne w budynkach lub domach, gdzie ciśnienie w sieci jest wyższe niż wymagane albo często ulega wahaniom.

Zrównoważone gniazdo dla stałego ciśnienia wyjściowego

D05FS wykorzystuje układ regulacji oparty na sprężynie i membranie. Gdy pobór wody powoduje spadek ciśnienia po stronie wyjściowej, siła sprężyny otwiera zawór aż do przywrócenia równowagi z membraną i ponownego osiągnięcia ustawionego ciśnienia.

Dzięki konstrukcji zrównoważonego ciśnienia wejściowego zmiany ciśnienia zasilania mają minimalny wpływ na regulowaną wartość po stronie wyjściowej. W ten sposób zawór utrzymuje stabilne ciśnienie wyjściowe w granicach warunków pracy określonych przez Resideo.

Regulacja ciśnienia w zakresie od 1,5 do 6 bar

Ciśnienie wyjściowe można regulować w zakresie od 1,5 do 6 bar za pomocą pokrętła regulacyjnego znajdującego się w górnej części. Skala podziałki umożliwia bezpośredni odczyt wybranej wartości na zaworze, upraszczając настройkę podczas uruchomienia.

Model jest dostarczany fabrycznie ustawiony na 3 bar. Wartość tę można później zmienić, aby dopasować ją do wymagań danej instalacji, zawsze w granicach dopuszczonych przez producenta.

Maksymalne dopuszczalne ciśnienie na wejściu wynosi 25 bar, a Resideo określa minimalny spadek ciśnienia na poziomie 1 bar dla pracy reduktora.

Gwintowane przyłącza 1/2" i DN15

Numer D05FS-1/2A odpowiada wersji o najmniejszej średnicy w tej gamie, z rozmiarem nominalnym DN15 i gwintowanymi złączkami 1/2". Wersja A jest dostarczana z zestawem zewnętrznych złączek gwintowanych na wejściu i wyjściu, co ułatwia montaż oraz późniejszy demontaż zaworu.

Dla tego rozmiaru producent podaje wartość Kvs 3,0 m³/h, parametr określający wydajność hydrauliczną zaworu w warunkach znormalizowanych.

Konstrukcja z mosiądzu odpornego na odcynkowanie

Korpus reduktora wykonano z mosiądzu odpornego na odcynkowanie, natomiast złączki gwintowane wersji A również są z mosiądzu. Taka konstrukcja jest szczególnie przeznaczona do długotrwałego użytkowania w instalacjach wody pitnej.

Zespół regulacyjny zawiera wkład z wysokiej jakości tworzywa sztucznego, membranę EPDM, uszczelnienia EPDM oraz sprężynę regulacyjną ze stali. Sprężyna pozostaje oddzielona od wody pitnej podczas pracy.

Resideo podaje, że zastosowane materiały spełniają wymagania UBA. Gama posiada również certyfikaty ACS i DVGW.

Wymienny wkład wewnętrzny

Wewnętrzny wkład zaworu można wymienić w całości. Ta cecha upraszcza czynności konserwacyjne i pozwala odnowić główne elementy regulacyjne bez konieczności wymiany całego korpusu reduktora.

Możliwość serwisowania wkładu pomaga zachować istniejącą instalację i ułatwia okresowe przeglądy zalecane dla tego typu elementów hydraulicznych.

Skala regulacyjna i przyłącze manometru

D05FS posiada skalę podziałki, która umożliwia łatwe sprawdzenie ustawionej wartości ciśnienia. Ma również przygotowane przyłącze do montażu manometru, pozwalające bezpośrednio kontrolować rzeczywiste ciśnienie w obwodzie po stronie wyjściowej.

Manometr nie jest dołączony do zaworu i może zostać dodany jako akcesorium, gdy konieczny jest bezpośredni i precyzyjny odczyt ciśnienia roboczego.

Temperatura pracy

W zastosowaniach zgodnych z EN 1567 Resideo określa maksymalną temperaturę medium na 30 °C. Zawór dopuszcza temperaturę wody do 70 °C przy ograniczeniu maksymalnego ciśnienia do 10 bar.

Warunki te należy uwzględnić przy doborze instalacji, zwłaszcza gdy zawór ma być stosowany w obiegach, w których temperatura wody może przekraczać typowe wartości dla sieci zimnej wody.

Montaż poziomy lub pionowy

Zawór redukcyjny Resideo D05FS można montować w pozycji poziomej lub pionowej. W przypadku montażu pionowego obudowa sprężyny i pokrętło regulacyjne powinny być skierowane do góry.

Producent zaleca zamontowanie zaworów odcinających w instalacji oraz umieszczenie reduktora w łatwo dostępnym miejscu, chronionym przed mrozem i umożliwiającym wykonywanie regulacji, odczytu oraz konserwacji.

Aby zapewnić prawidłowe działanie, zaleca się również instalację filtra przed zaworem redukcyjnym, aby cząstki obecne w wodzie nie wpływały na gniazdo lub mechanizm wewnętrzny.

Zalecenia dotyczące montażu hydraulicznego

Resideo zaleca instalację prostego odcinka rury o długości co najmniej 5 razy większej od średnicy nominalnej za zaworem, zgodnie z EN 806-2. Dla wersji 1/2" producent podaje ponadto minimalną odległość od ściany wynoszącą 55 mm, mierzoną od osi rury.

Instalację należy wykonać zgodnie z kierunkiem przepływu wskazanym na korpusie zaworu, pozostawiając wystarczająco dużo miejsca na dostęp do pokrętła regulacyjnego, wkładu wewnętrznego oraz przyłącza przeznaczonego dla manometru.

Wymiary Resideo D05FS-1/2A

• Rozmiar przyłącza: R 1/2".
• Średnica nominalna: DN15.
• Długość całkowita: 155 mm.
• Długość korpusu: 95 mm.
• Wysokość całkowita: 123 mm.
• Wymiar h: 96 mm.
• Masa: 0,65 kg.

Dane techniczne zaworu redukcyjnego Resideo D05FS-1/2A

• Producent: Resideo.
• Rodzina: Braukmann D05FS.
• Numer referencyjny: D05FS-1/2A.
• Medium: woda pitna.
• System: zawór redukcyjny uruchamiany sprężyną z zrównoważonym gniazdem.
• Przyłącze: R 1/2".
• Średnica nominalna: DN15.
• Typ przyłącza: zewnętrzne złączki gwintowane na wejściu i wyjściu.
• Kvs: 3,0 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Ciśnienie wyjściowe: 1,5-6 bar.
• Ustawienie ciśnienia: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wg EN 1567: 30 °C.
• Maksymalna temperatura przy 10 bar: 70 °C.
• Minimalna temperatura otoczenia: 5 °C.
• Maksymalna temperatura otoczenia: 55 °C.
• Korpus: mosiądz odporny na odcynkowanie.
• Złączki: mosiądz.
• Obudowa sprężyny: wysokiej jakości tworzywo sztuczne.
• Sprężyna regulacyjna: stal.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Skala podziałki: w zestawie.
• Przyłącze manometru: w zestawie.
• Manometr: nie w zestawie.
• Montaż: poziomy lub pionowy zgodnie z zaleceniami producenta.
• Certyfikaty: DVGW i ACS.

Ochrona i regulacja dla instalacji wody pitnej

Resideo D05FS-1/2A łączy kompaktową konstrukcję z regulacją ciśnienia, zrównoważonym gniazdem i komponentami przystosowanymi do instalacji wody pitnej. Przyłącze 1/2", średnica DN15 i Kvs 3,0 m³/h sprawiają, że jest szczególnie odpowiedni do instalacji, w których trzeba obniżyć i ustabilizować ciśnienie przed zasileniem różnych punktów poboru.

Skala podziałki, możliwość zamontowania manometru oraz wymienny wkład wewnętrzny ułatwiają zarówno uruchomienie, jak i późniejszą konserwację. Aby zapewnić prawidłową i długotrwałą pracę, należy przestrzegać warunków ciśnienia, temperatury, orientacji i konserwacji wskazanych przez Resideo.
