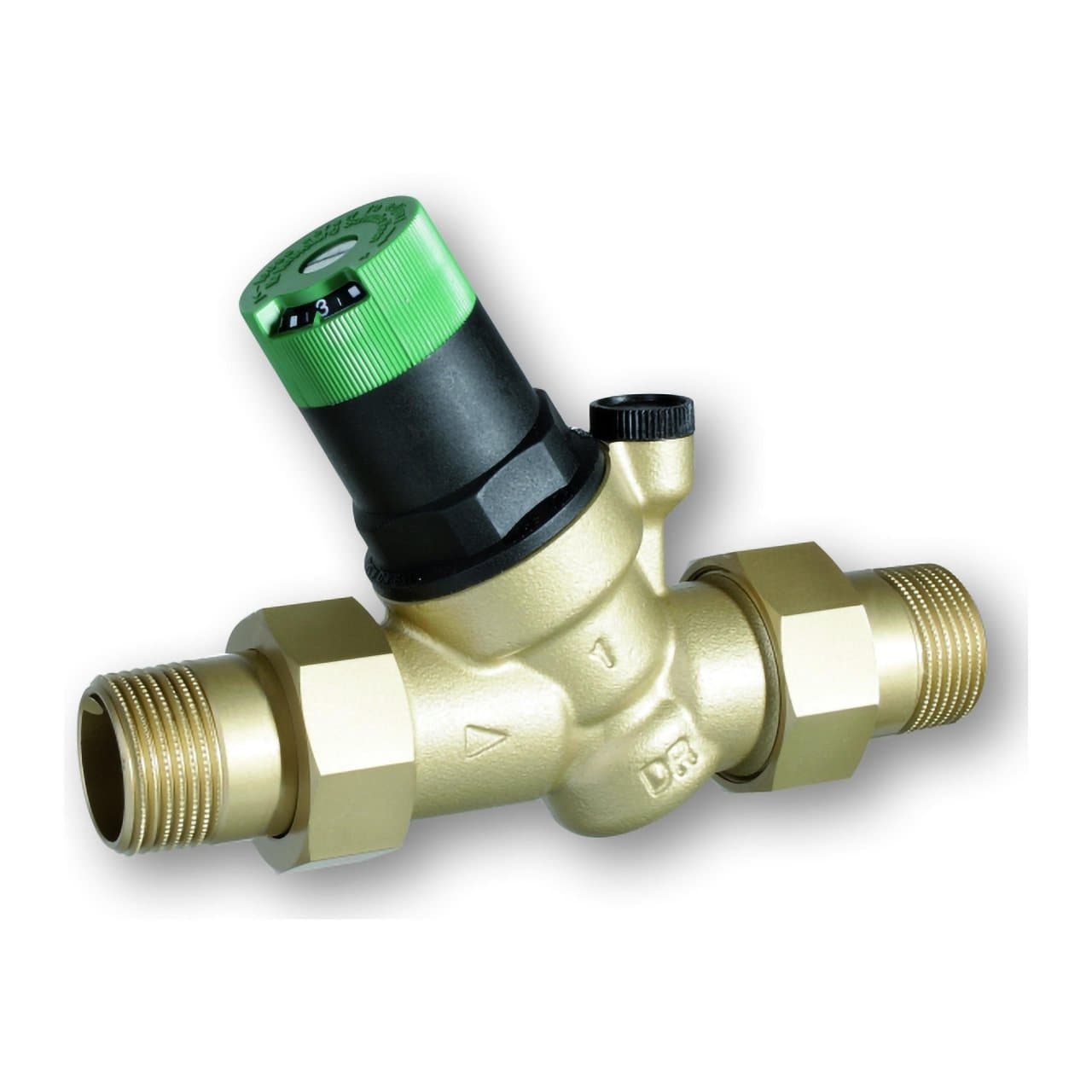

Reduktor ciśnienia z przyłączami gwintowanymi R1"

Reduktor ciśnienia Resideo D05FS-1A został zaprojektowany do obniżania i stabilizowania ciśnienia w instalacjach wody pitnej, chroniąc rury, armaturę, urządzenia AGD oraz inne elementy przed nadmiernym ciśnieniem pochodzącym z sieci zasilającej. Ta wersja posiada przyłącza gwintowane 1", średnicę nominalną DN25 oraz wartość Kvs 3,7 m³/h, dzięki czemu nadaje się do instalacji domowych, a w granicach swoich warunków pracy także do zastosowań komercyjnych i przemysłowych.

Jej konstrukcja z równoważonym gniazdem pozwala utrzymać stabilne ciśnienie po stronie wyjściowej nawet przy dużych wahaniach ciśnienia na wejściu. Zawór dopuszcza maksymalne ciśnienie wejściowe 25 bar i umożliwia regulację ciśnienia wyjściowego w zakresie 1,5–6 bar, z fabrycznym nastawieniem 3 bar ułatwiającym uruchomienie.

Główne cechy Resideo D05FS-1A

• Marka: Resideo.
• Seria: Braukmann D05FS.
• Numer katalogowy: D05FS-1A.
• Typ: zawór redukcyjny ciśnienia.
• Zastosowanie: instalacje wody pitnej.
• Konstrukcja: równoważone gniazdo.
• Przyłącze: R 1".
• Średnica nominalna: DN25.
• Typ przyłącza: zestaw zewnętrznych złączek gwintowanych.
• Kvs: 3,7 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Regulowane ciśnienie wyjściowe: od 1,5 do 6 bar.
• Fabryczne nastawienie: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Korpus: mosiądz odporny na odcynkowanie.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Skala nastawy: zintegrowana.
• Wkład wewnętrzny: wymienny.

Redukcja i stabilizacja ciśnienia wody

Główną funkcją Resideo D05FS jest przekształcenie wysokiego lub zmiennego ciśnienia wejściowego w niższe i stabilne ciśnienie wyjściowe. W ten sposób pomaga chronić elementy znajdujące się za zaworem przed skutkami nadmiernego ciśnienia.

Instalacja reduktora ciśnienia może również przyczynić się do zmniejszenia zużycia wody i ograniczenia hałasu hydraulicznego powstającego w rurach i armaturze. Praca przy ciśnieniu dostosowanym do rzeczywistych potrzeb instalacji pozwala uniknąć niepotrzebnie wysokich przepływów i poprawia warunki pracy całego układu.

Równoważone gniazdo przy wahaniach ciśnienia

D05FS wykorzystuje system równoważonego ciśnienia wejściowego. Dzięki tej konstrukcji wahania występujące w sieci zasilającej mają minimalny wpływ na regulowane ciśnienie po stronie wyjściowej.

Zasada działania opiera się na równowadze między siłą sprężyny regulacyjnej a ciśnieniem działającym na membranę. Gdy występuje pobór i ciśnienie wyjściowe spada, mechanizm otwiera zawór aż do odzyskania wybranej wartości.

Po zakończeniu poboru ciśnienie po stronie wyjściowej ponownie wzrasta, a mechanizm ogranicza przepływ, aby przywrócić równowagę. Taka zasada działania pozwala utrzymać stabilne ciśnienie zasilania w granicach określonych przez producenta.

Ciśnienie regulowane w zakresie 1,5–6 bar

Ciśnienie po stronie wyjściowej można regulować w zakresie 1,5–6 bar za pomocą pokrętła znajdującego się w górnej części zaworu. Wybraną wartość można odczytać bezpośrednio na zintegrowanej skali nastawy, co ułatwia konfigurację podczas uruchomienia.

Zawór dostarczany jest z fabrycznym nastawieniem 3 bar. Wartość tę można później zmienić, aby dopasować ją do konkretnych wymagań instalacji, zawsze z zachowaniem dopuszczalnego zakresu regulacji.

Maksymalne dopuszczalne ciśnienie na wejściu wynosi 25 bar, a Resideo podaje minimalny spadek ciśnienia na poziomie 1 bar.

Przyłącza gwintowane 1" i DN25

Numer D05FS-1A odpowiada wersji o średnicy nominalnej DN25 i złączkach przyłączeniowych 1". Wariant A dostarczany jest z zestawem zewnętrznych połączeń gwintowanych, co ułatwia zarówno montaż początkowy, jak i demontaż zaworu podczas przyszłych prac serwisowych.

Dla tego rozmiaru Resideo podaje Kvs 3,7 m³/h. Wartość ta określa wydajność hydrauliczną zaworu i powinna być uwzględniana łącznie z planowanym przepływem oraz dostępnym spadkiem ciśnienia przy doborze instalacji.

Korpus z mosiądzu odpornego na odcynkowanie

Korpus wykonano z mosiądzu odpornego na odcynkowanie, materiału szczególnie odpowiedniego do elementów przeznaczonych do stałego kontaktu z wodą pitną.

Wkład wewnętrzny wykonano z wysokiej jakości tworzywa sztucznego i zastosowano w nim membranę EPDM. Uszczelnienia również wykonano z EPDM, a sprężyna regulacyjna pozostaje oddzielona od wody pitnej podczas pracy.

Resideo wskazuje, że zastosowane materiały spełniają wymagania UBA i posiadają dopuszczenie ACS.

Całkowicie wymienny wkład wewnętrzny

Wewnętrzny zespół regulacyjny można całkowicie wymienić. Cecha ta ułatwia konserwację zaworu, ponieważ pozwala odnowić główne elementy funkcjonalne przy pozostawieniu korpusu głównego, gdy warunki serwisowe na to pozwalają.

Modułowa konstrukcja upraszcza przeglądy i ułatwia długoterminową eksploatację instalacji.

Zintegrowana skala ciśnienia

Górne pokrętło posiada skalę regulacji, która umożliwia bezpośredni odczyt wybranej wartości na zaworze. Ułatwia to ustawienie podczas montażu i pozwala zmieniać ciśnienie wyjściowe bez konieczności interpretowania przybliżonych położeń pokrętła.

Do dokładnej kontroli rzeczywistego ciśnienia w obiegu można użyć manometru kompatybilnego z instalacją.

Temperatura pracy

Aktualna dokumentacja Resideo dla tego numeru katalogowego określa maksymalną temperaturę medium 30 °C w standardowych warunkach podanych dla produktu. Zawór może pracować z wodą o temperaturze do 70 °C przy ograniczeniu maksymalnego ciśnienia do 10 bar.

Podana temperatura otoczenia pracy mieści się w zakresie 5–55 °C. Zawór należy instalować w miejscu chronionym przed mrozem i w granicach środowiskowych określonych przez producenta.

Zastosowanie w instalacjach wody pitnej

Resideo opracowało serię D05FS przede wszystkim do ochrony domowych instalacji wody pitnej przed nadmiernym ciśnieniem zasilania. Może być również stosowana w instalacjach komercyjnych lub przemysłowych, o ile warunki pracy pozostają zgodne ze specyfikacją produktu.

Do typowych zastosowań należą:

• domowe sieci wodociągowe,
• instalacje wewnętrzne w budynkach mieszkalnych,
• budynki wielorodzinne,
• instalacje komercyjne,
• sieci z ciśnieniem zasilania wyższym niż wymagane,
• instalacje z częstymi wahaniami ciśnienia wejściowego,
• ochrona armatury, urządzeń sanitarnych i sprzętu podłączonego do sieci wodnej.

Ograniczenie hałasu hydraulicznego

Zbyt wysokie ciśnienie sieciowe może zwiększać prędkość przepływu wody i powodować hałas w rurach, zaworach oraz punktach poboru. Obniżając ciśnienie i utrzymując je na bardziej stałym poziomie, D05FS pomaga zminimalizować hałas przepływu w instalacji.

Cecha ta poprawia warunki pracy sieci i jest szczególnie przydatna w instalacjach, w których dostępne ciśnienie jest znacznie wyższe od wymaganego.

Zalecenia montażowe

Zawór należy montować zgodnie z kierunkiem przepływu wskazanym na korpusie oraz w pozycji umożliwiającej wygodny dostęp do pokrętła regulacyjnego i wkładu wewnętrznego.

Resideo zaleca instalację w miejscu łatwo dostępnym i chronionym przed mrozem, aby uprościć czynności kontrolne i konserwacyjne. Montaż należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcjami technicznymi producenta.

Zaleca się również zastosowanie zaworów odcinających przed i za zespołem, aby ułatwić przyszłe prace serwisowe przy instalacji.

Wymiary Resideo D05FS-1A

• Przyłącze: R 1".
• Średnica nominalna: DN25.
• Długość całkowita: 176 mm.
• Długość korpusu bez złączek: 97 mm.
• Wysokość: 124 mm.

Dane techniczne reduktora ciśnienia Resideo D05FS-1A

• Producent: Resideo.
• Rodzina: Braukmann D05FS.
• Numer katalogowy: D05FS-1A.
• Typ: zawór redukcyjny ciśnienia.
• Medium: woda pitna.
• Konstrukcja: równoważone gniazdo.
• Przyłącze: R 1".
• Średnica nominalna: DN25.
• Typ przyłącza: zewnętrzne złączki gwintowane.
• Kvs: 3,7 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Ciśnienie wyjściowe: 1,5–6 bar.
• Nastawa: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura medium: 30 °C w podanych standardowych warunkach.
• Maksymalna temperatura przy ograniczonym ciśnieniu do 10 bar: 70 °C.
• Temperatura otoczenia: 5–55 °C.
• Dopuszczalna wilgotność względna: 25–85%, bez kondensacji.
• Korpus: mosiądz odporny na odcynkowanie.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Wkład: wysokiej jakości tworzywo sztuczne, wymienny.
• Sprężyna regulacyjna: oddzielona od wody pitnej.
• Skala nastawy: zintegrowana.
• Długość: 176 mm.
• Wysokość: 124 mm.
• Dopuszczenie: ACS.
• Homologacja: DVGW.

Kompaktowy reduktor ciśnienia do instalacji wodnych

Resideo D05FS-1A łączy przyłącze 1", średnicę DN25, Kvs 3,7 m³/h oraz regulację ciśnienia w zakresie 1,5–6 bar w kompaktowym zaworze przeznaczonym do stabilizacji ciśnienia w instalacjach wody pitnej.

Jego równoważone gniazdo pomaga utrzymać stałe ciśnienie po stronie wyjściowej mimo zmian w sieci, a korpus z mosiądzu odpornego na odcynkowanie, wymienny wkład i zintegrowana skala regulacji ułatwiają zarówno eksploatację, jak i późniejsze czynności serwisowe.

Aby zapewnić prawidłowe parametry pracy, należy przestrzegać warunków ciśnienia i temperatury, kierunku przepływu oraz instrukcji montażu i konserwacji określonych przez Resideo.
