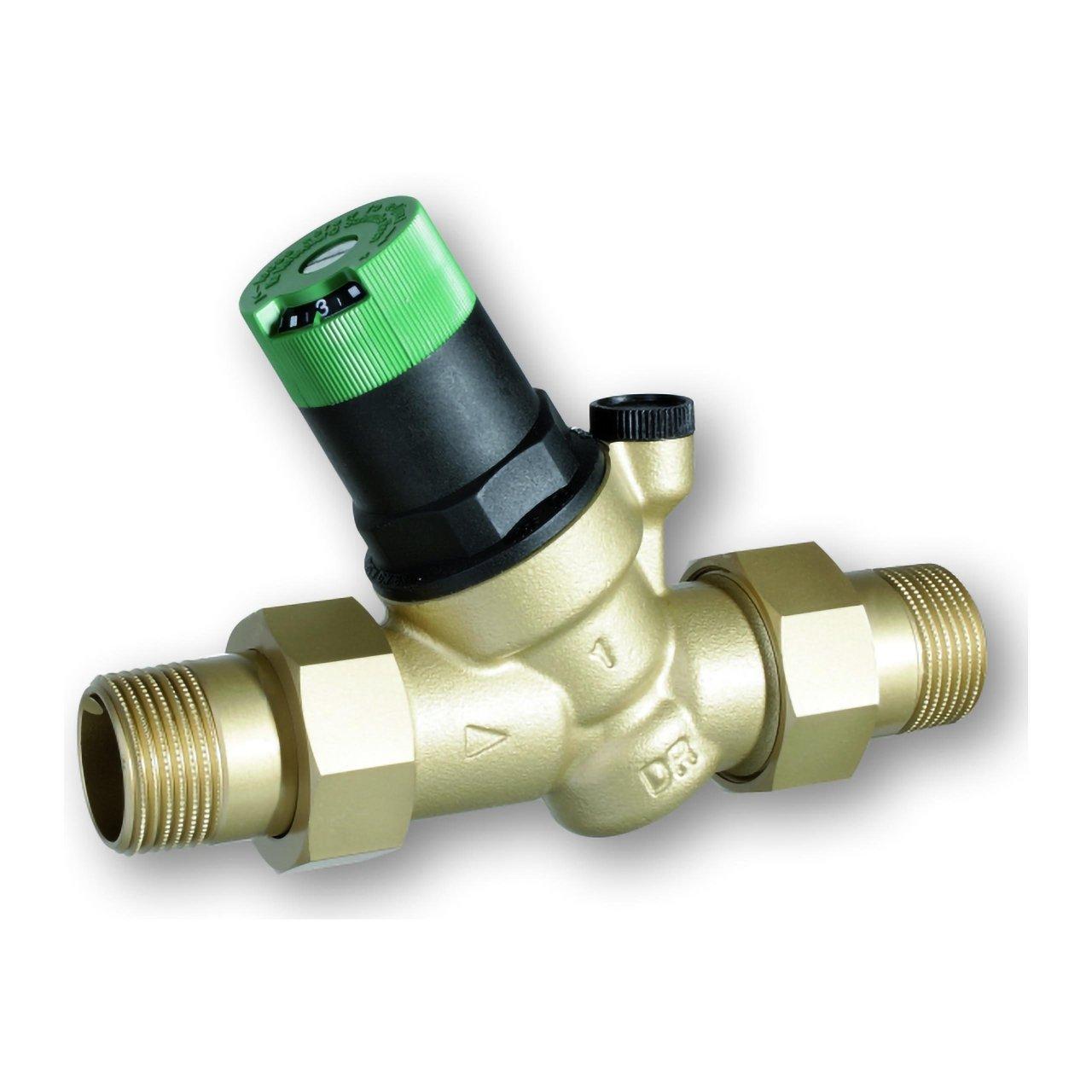

Zawór redukcyjny z połączeniami gwintowanymi R3/4"

Reduktor ciśnienia Resideo D05FS-3/4A został zaprojektowany do obniżania i stabilizowania ciśnienia w instalacjach wody pitnej, chroniąc rurociągi, armaturę i urządzenia przed nadmiernym ciśnieniem pochodzącym z sieci. Ta wersja posiada przyłącza gwintowane 3/4", średnicę nominalną DN20 oraz wartość Kvs 3,5 m³/h, dzięki czemu nadaje się do instalacji domowych, a w ramach swoich parametrów także do zastosowań komercyjnych i przemysłowych.

D05FS wykorzystuje system zrównoważonego gniazda, który pomaga utrzymać stałe ciśnienie wyjściowe nawet przy dużych zmianach ciśnienia wejściowego. Dopuszcza do 25 bar ciśnienia na wejściu i umożliwia regulację ciśnienia wyjściowego w zakresie 1,5–6 bar, z fabrycznym nastawem 3 bar.

Główne cechy Resideo D05FS-3/4A

• Marka: Resideo.
• Seria: Braukmann D05FS.
• Numer katalogowy: D05FS-3/4A.
• Typ: reduktor ciśnienia ze zrównoważonym gniazdem.
• Zastosowanie: instalacje wody pitnej.
• Przyłącze: R 3/4".
• Średnica nominalna: DN20.
• Kvs: 3,5 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Regulowane ciśnienie wyjściowe: 1,5–6 bar.
• Fabryczne nastawienie: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wody wg EN 1567: 30 °C.
• Maksymalna temperatura wody przy 10 bar: 70 °C.
• Korpus: mosiądz odporny na odcynkowanie.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Wkład wewnętrzny: wymienny.
• Skala regulacji: zintegrowana.
• Przyłącze manometru: tak.
• Manometr: nie wchodzi w skład zestawu.

Redukcja i stabilizacja ciśnienia

Funkcją Resideo D05FS jest obniżenie wysokiego ciśnienia zasilania do niższej i stabilnej wartości dla instalacji znajdującej się za reduktorem. W ten sposób pomaga zapobiegać uszkodzeniom spowodowanym nadciśnieniem i chroni poszczególne elementy podłączone do sieci wodnej.

Niższe i stałe ciśnienie robocze może również przyczynić się do zmniejszenia zużycia wody i ograniczenia hałasów hydraulicznych w rurach, zaworach i armaturze.

Zrównoważone gniazdo a wahania sieci

Zawór działa w oparciu o system kompensacji pomiędzy membraną a sprężyną regulacyjną. Gdy ciśnienie za zaworem spada wskutek poboru wody, sprężyna powoduje otwarcie zaworu aż do odzyskania wybranej wartości.

Ciśnienie wejściowe nie wpływa bezpośrednio na otwieranie lub zamykanie mechanizmu, dlatego wahania sieci mają ograniczony wpływ na regulowane ciśnienie wyjściowe.

Regulowane ciśnienie od 1,5 do 6 bar

Ciśnienie wyjściowe można regulować w zakresie 1,5–6 bar za pomocą pokrętła regulacyjnego znajdującego się w górnej części. Zintegrowana skala ułatwia odczyt wybranej wartości i uruchomienie instalacji.

Zawór dostarczany jest z nastawą fabryczną 3 bar. Wartość tę można później zmienić, aby dopasować ją do potrzeb instalacji, zawsze w granicach określonych przez Resideo.

Przyłącza gwintowane 3/4" i Kvs 3,5

Oznaczenie D05FS-3/4A odnosi się do wersji DN20 z przyłączami 3/4". Wersja A posiada zewnętrzne złączki gwintowane na wejściu i wyjściu, co ułatwia montaż i demontaż reduktora podczas instalacji lub prac serwisowych.

Dla tego rozmiaru Resideo podaje Kvs 3,5 m³/h. Wartość ta pozwala określić wydajność hydrauliczną zaworu i powinna być uwzględniana wraz z wymaganym przepływem oraz dostępnym spadkiem ciśnienia przy doborze instalacji.

Korpus z mosiądzu odpornego na odcynkowanie

Korpus zaworu wykonano z mosiądzu odpornego na odcynkowanie. Złączki wersji A również są wykonane z mosiądzu, natomiast wkład wewnętrzny z wysokiej jakości tworzywa sztucznego.

Zespół zawiera membranę EPDM, uszczelnienia EPDM oraz sprężynę regulacyjną ze stali. Sprężyna jest oddzielona od wody pitnej podczas pracy.

Wymienny wkład wewnętrzny

Wkład regulacyjny można wymienić w całości, co ułatwia czynności konserwacyjne i pozwala odnowić wewnętrzne elementy funkcjonalne bez konieczności wymiany całego zamontowanego korpusu.

Taka konstrukcja upraszcza okresowe przeglądy i sprzyja utrzymaniu zaworu w dobrym stanie przez cały okres eksploatacji.

Przygotowany do montażu manometru

Korpus posiada przyłącze manometru, umożliwiające bezpośrednią kontrolę regulowanego ciśnienia za zaworem. Manometr nie jest dołączony i może być dobrany jako akcesorium w zależności od wymaganej skali ciśnienia.

Połączenie opcjonalnego manometru i zintegrowanej skali na pokrętle regulacyjnym ułatwia zarówno wstępną konfigurację, jak i późniejsze kontrole ciśnienia roboczego.

Temperatury pracy

Dla zastosowań zgodnych z EN 1567 Resideo określa maksymalną temperaturę medium 30 °C. Zawór dopuszcza temperatury do 70 °C przy ograniczeniu maksymalnego ciśnienia do 10 bar.

Podana przez producenta temperatura otoczenia podczas pracy wynosi od 5 do 55 °C, w czystym, suchym środowisku, chronionym przed mrozem.

Montaż poziomy lub pionowy

D05FS można montować zarówno w pozycji poziomej, jak i pionowej. Przy montażu pionowym obudowa sprężyny i pokrętło regulacyjne muszą być skierowane do góry.

Resideo zaleca montaż zaworów odcinających oraz umieszczenie reduktora w łatwo dostępnym miejscu, aby ułatwić odczyt, czyszczenie i konserwację. Zaleca również zamontowanie filtra przed zaworem redukcyjnym, aby chronić mechanizm przed cząstkami obecnymi w wodzie.

Za zaworem należy pozostawić odcinek prosty rurociągu równy 5-krotności średnicy nominalnej, zgodnie z zaleceniami montażowymi producenta i normą EN 806-2.

Wymiary Resideo D05FS-3/4A

• Przyłącze: R 3/4".
• Średnica nominalna: DN20.
• Długość całkowita L: 163 mm.
• Długość korpusu I: 95 mm.
• Wysokość H: 123 mm.
• Wymiar h: 96 mm.
• Waga: 0,82 kg.
• Minimalna odległość od ściany od osi rury: 55 mm.

Dane techniczne reduktora ciśnienia Resideo D05FS-3/4A

• Producent: Resideo.
• Seria: Braukmann D05FS.
• Numer katalogowy: D05FS-3/4A.
• Medium: woda pitna.
• System: reduktor ciśnienia uruchamiany sprężyną ze zrównoważonym gniazdem.
• Przyłącze: R 3/4".
• Średnica nominalna: DN20.
• Typ przyłącza: zewnętrzne złączki gwintowane na wejściu i wyjściu.
• Kvs: 3,5 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Ciśnienie wyjściowe: 1,5–6 bar.
• Fabryczne nastawienie ciśnienia: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wg EN 1567: 30 °C.
• Maksymalna temperatura przy 10 bar: 70 °C.
• Temperatura otoczenia: 5–55 °C.
• Wilgotność względna otoczenia: 25–85 %, bez kondensacji.
• Korpus: mosiądz odporny na odcynkowanie.
• Złączki: mosiądz.
• Wkład: wysokiej jakości tworzywo sztuczne.
• Membrana: EPDM.
• Uszczelnienia: EPDM.
• Sprężyna: stal.
• Skala regulacji: zintegrowana.
• Manometr w zestawie: nie.
• Montaż: poziomy lub pionowy.
• Certyfikaty: DVGW i ACS.

Reduktor ciśnienia do instalacji wody pitnej

Resideo D05FS-3/4A łączy przyłącze 3/4", DN20, Kvs 3,5 m³/h oraz regulację ciśnienia od 1,5 do 6 bar, aby chronić i stabilizować instalacje wody pitnej. Zrównoważone gniazdo pomaga utrzymać stałe ciśnienie wyjściowe mimo wahań sieci.

Korpus z mosiądzu odpornego na odcynkowanie, wymienny wkład i zintegrowana skala regulacji ułatwiają zarówno montaż, jak i konserwację. Aby zapewnić prawidłowe działanie, należy przestrzegać limitów ciśnienia i temperatury oraz zaleceń montażowych podanych przez Resideo.
