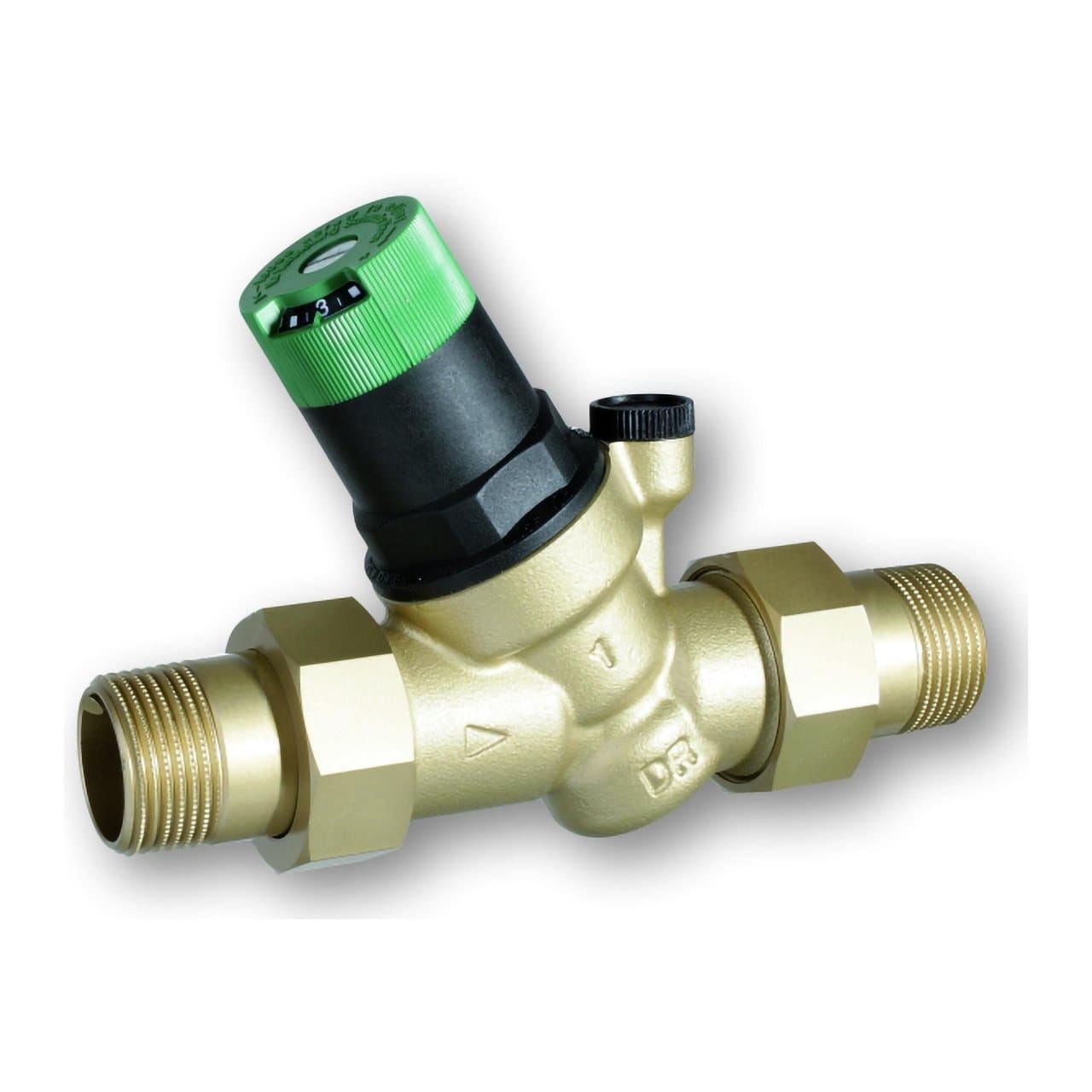

Zawór redukcyjny z przyłączami gwintowanymi R1 1/4"

Zawór redukcyjny ciśnienia Resideo D05FS-11/4A został zaprojektowany do ochrony instalacji wody pitnej przed nadmiernym ciśnieniem z sieci zasilającej. Model ten posiada przyłącza gwintowane 1 1/4", średnicę nominalną DN32 oraz wartość Kvs 7,3 m³/h, dzięki czemu nadaje się zarówno do instalacji domowych, jak i do zastosowań komercyjnych oraz przemysłowych w ramach swoich warunków pracy.

Dzięki konstrukcji z równoważonym gniazdem zawór utrzymuje stabilne ciśnienie wyjściowe nawet przy dużych wahaniach ciśnienia wejściowego. Umożliwia regulację ciśnienia po stronie instalacji w zakresie 1,5–6 bar i jest fabrycznie ustawiony na 3 bar, co ułatwia uruchomienie oraz kontrolę ciśnienia w instalacji.

Główne cechy zaworu redukcyjnego Resideo D05FS-11/4A

• Marka: Resideo.
• Seria: Braukmann D05FS.
• Numer referencyjny: D05FS-11/4A.
• Typ: zawór redukcyjny ciśnienia z równoważonym gniazdem.
• Zastosowanie: instalacje wody pitnej.
• Rozmiar przyłącza: R 1 1/4".
• Średnica nominalna: DN32.
• Przyłącza: zewnętrzne złączki gwintowane na wejściu i wyjściu.
• Wartość Kvs: 7,3 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Regulowane ciśnienie wyjściowe: od 1,5 do 6 bar.
• Fabrycznie ustawione ciśnienie wyjściowe: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wody wg EN 1567: 30 °C.
• Maksymalna temperatura wody przy 10 bar: 70 °C.
• Korpus: mosiądz odporny na odcynkowanie.
• Membrana i uszczelki: EPDM.
• Skala regulacji: zintegrowana.
• Przyłącze manometru: tak.
• Manometr: nie wchodzi w skład zestawu.

Stabilna kontrola ciśnienia wody

Główną funkcją Resideo D05FS jest redukcja wysokiego lub zmiennego ciśnienia z sieci do niższego, kontrolowanego ciśnienia w instalacji. W ten sposób pomaga chronić rury, zawory, armaturę, urządzenia AGD oraz inne elementy przed obciążeniami wynikającymi z nadmiernego ciśnienia.

System kompensacji ciśnienia za pomocą membrany i sprężyny sprawia, że ciśnienie wyjściowe pozostaje praktycznie niezależne od zmian ciśnienia wejściowego. Gdy występuje pobór wody i spada ciśnienie po stronie instalacji, równowaga między membraną a sprężyną powoduje otwarcie zaworu aż do przywrócenia ustawionego ciśnienia.

Taka stabilizacja ciśnienia pomaga również zmniejszyć zużycie wody i ograniczyć hałas przepływu w instalacji, szczególnie w sieciach, w których ciśnienie zasilania jest wyższe niż wymagane.

Regulacja ciśnienia w zakresie 1,5–6 bar

Ciśnienie wyjściowe można regulować ręcznie w zakresie 1,5–6 bar. Regulacja odbywa się za pomocą pokrętła umieszczonego w górnej części zaworu, a podziałka umożliwia bezpośredni odczyt wybranej wartości.

Zawór jest fabrycznie ustawiony na 3 bar, co stanowi typową wartość dla wielu instalacji wodociągowych. Wartość tę można później zmienić, dostosowując ją do konkretnych wymagań systemu, zawsze z zachowaniem granic pracy określonych przez Resideo.

Maksymalne dopuszczalne ciśnienie na wejściu wynosi 25 bar, a minimalny spadek ciśnienia wymagany do pracy zgodnej ze specyfikacją to 1 bar.

Równoważone gniazdo odporne na wahania ciśnienia

Technologia równoważonego gniazda jest jedną z kluczowych cech serii D05FS. Ciśnienie wejściowe nie wpływa bezpośrednio na otwieranie lub zamykanie zaworu, dlatego wahania ciśnienia w sieci mają minimalny wpływ na ustawione ciśnienie po stronie instalacji.

Dzięki temu można utrzymać bardziej jednorodne warunki w instalacji nawet wtedy, gdy ciśnienie dostępne w sieci zmienia się w ciągu dnia.

Przyłącza gwintowane 1 1/4" i DN32

Oznaczenie D05FS-11/4A odnosi się do wersji DN32 z zewnętrznymi gwintowanymi złączkami przyłączeniowymi 1 1/4" na wejściu i wyjściu. Wersja oznaczona literą A zawiera te złączki, co ułatwia montaż i demontaż zaworu podczas instalacji lub konserwacji.

Dla tego rozmiaru Resideo podaje wartość Kvs 7,3 m³/h, określającą hydrauliczną przepustowość zaworu w odpowiednich warunkach normalizowanych.

Konstrukcja z mosiądzu odpornego na odcynkowanie

Korpus zaworu wykonano z mosiądzu odpornego na odcynkowanie, materiału szczególnie odpowiedniego do elementów mających stały kontakt z wodą pitną. Złączki wersji A również wykonano z mosiądzu.

Wewnętrzny zespół zawiera wkład z wysokiej jakości tworzywa sztucznego z membraną EPDM, a uszczelki również wykonano z EPDM. Sprężyna regulacyjna jest wykonana ze stali i podczas pracy pozostaje oddzielona od wody pitnej.

Resideo wskazuje, że zastosowane materiały spełniają wymagania UBA, a cały zespół posiada certyfikację ACS. Seria posiada również certyfikat DVGW.

Wymienny wkład wewnętrzny

Wkład regulacyjny można wymienić w całości, co upraszcza czynności serwisowe i pozwala ingerować w główne elementy wewnętrzne bez konieczności wymiany całego korpusu zaworu.

Taka konstrukcja ułatwia okresową konserwację wymaganą w instalacjach wodnych i pozwala zachować istniejący korpus oraz przyłącza, gdy wymiany wymagają jedynie elementy wewnętrzne.

Przyłącze przygotowane pod manometr

Resideo D05FS posiada przyłącze do montażu manometru, umożliwiające bezpośrednią kontrolę regulowanego ciśnienia po stronie instalacji. Manometr nie jest częścią dostawy tego modelu i w razie potrzeby należy go zakupić osobno.

Zintegrowana skala na pokrętle ułatwia wstępną regulację, natomiast zastosowanie manometru pozwala na precyzyjne sprawdzenie rzeczywistego ciśnienia roboczego instalacji.

Maksymalna temperatura pracy

W zastosowaniach do wody pitnej zgodnych z EN 1567 Resideo określa maksymalną temperaturę medium na 30 °C. Zawór może pracować w temperaturze do 70 °C przy ograniczeniu maksymalnego ciśnienia do 10 bar, zgodnie z warunkami podanymi w karcie technicznej producenta.

Ograniczenia te należy uwzględnić przy doborze zaworu do sieci wody zimnej, instalacji komercyjnych lub zastosowań z wodą o wyższej temperaturze.

Montaż poziomy lub pionowy

Zawór można montować zarówno w pozycji poziomej, jak i pionowej. Przy montażu pionowym Resideo określa, że obudowa sprężyny i pokrętło regulacyjne powinny być skierowane do góry.

Producent zaleca montaż zaworów odcinających przed i za zespołem oraz umieszczenie reduktora w miejscu chronionym przed mrozem i łatwo dostępnym do kontroli, czyszczenia i konserwacji.

Zaleca się również zamontowanie filtra przed zaworem redukcyjnym, aby cząstki obecne w instalacji nie wpływały na pracę gniazda i wkładu wewnętrznego.

Zalecenia hydrauliczne dotyczące montażu

Aby zapewnić prawidłową pracę, Resideo określa instalację prostego odcinka rury o długości równej 5-krotności średnicy nominalnej za zaworem, zgodnie z EN 806-2. W modelu DN32 producent podaje również minimalną odległość od ściany wynoszącą 60 mm od osi rury.

Zawór należy montować zgodnie z kierunkiem przepływu wskazanym na korpusie, pozostawiając wystarczająco dużo miejsca na dostęp do pokrętła regulacyjnego i przyłącza manometru.

Wymiary Resideo D05FS-11/4A

• Przyłącze R: 1 1/4".
• Średnica nominalna: DN32.
• Długość całkowita L: 207 mm.
• Długość korpusu I: 115 mm.
• Wysokość H: 178 mm.
• Wymiar h: 147 mm.
• Waga: około 2,20 kg.

Dane techniczne zaworu redukcyjnego Resideo D05FS-11/4A

• Producent: Resideo.
• Rodzina: Braukmann D05FS.
• Numer referencyjny: D05FS-11/4A.
• Czynnik: woda pitna.
• Zasada działania: zawór redukcyjny ciśnienia uruchamiany sprężyną z równoważonym gniazdem.
• Przyłącze: R 1 1/4".
• DN: 32.
• Złączki: gwint zewnętrzny na wejściu i wyjściu.
• Kvs: 7,3 m³/h.
• Maksymalne ciśnienie wejściowe: 25 bar.
• Zakres ciśnienia wyjściowego: 1,5–6 bar.
• Ustawienie fabryczne: 3 bar.
• Minimalny spadek ciśnienia: 1 bar.
• Maksymalna temperatura wg EN 1567: 30 °C.
• Maksymalna temperatura przy 10 bar: 70 °C.
• Minimalna temperatura otoczenia: 5 °C.
• Maksymalna temperatura otoczenia: 55 °C.
• Korpus: mosiądz odporny na odcynkowanie.
• Złączki: mosiądz.
• Obudowa sprężyny i element sterujący: wysokiej jakości tworzywo sztuczne.
• Sprężyna regulacyjna: stal.
• Membrana: EPDM.
• Uszczelki: EPDM.
• Skala regulacji: zintegrowana.
• Przyłącze manometru: zintegrowane.
• Manometr w zestawie: nie.
• Montaż: poziomy lub pionowy zgodnie z zaleceniami producenta.
• Certyfikaty: DVGW i ACS.

Ochrona instalacji wody pitnej

Zawór redukcyjny ciśnienia Resideo D05FS-11/4A umożliwia redukcję i stabilizację ciśnienia w sieciach wody pitnej za pomocą kompaktowego, regulowanego rozwiązania mechanicznego. Przyłącze 1 1/4", średnica DN32, wydajność Kvs 7,3 m³/h oraz zakres regulacji 1,5–6 bar pozwalają na zastosowanie go w instalacjach domowych, komercyjnych i przemysłowych, które wymagają ochrony elementów przed wysokim lub zmiennym ciśnieniem.

Równoważone gniazdo, wymienny wkład wewnętrzny, czytelna skala regulacji oraz przygotowanie pod manometr ułatwiają zarówno uruchomienie, jak i późniejszą kontrolę oraz konserwację instalacji.
