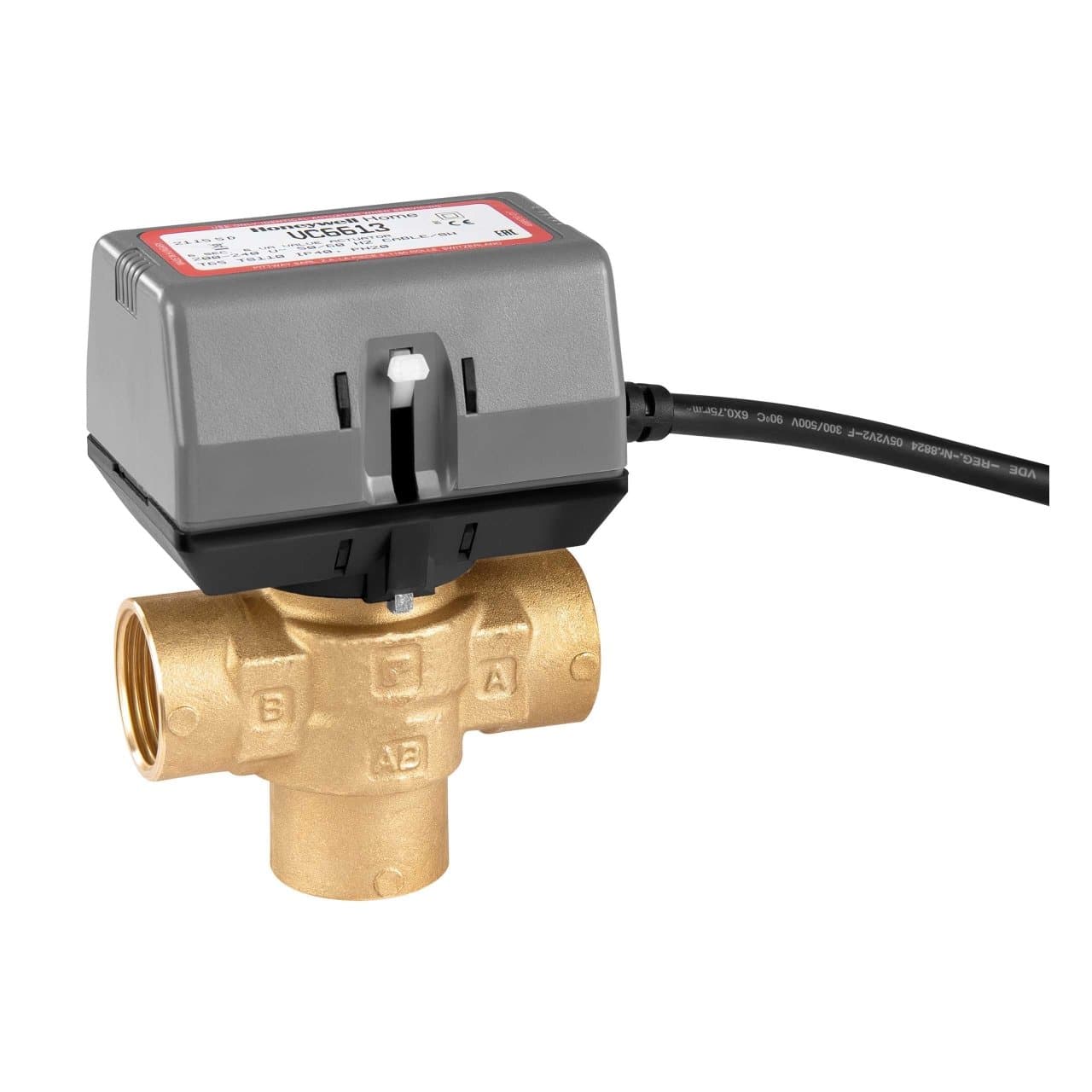

Zawór strefowy 3-drogowy z napędem 3/4"

La zawór strefowy z napędem Resideo VC6613MH6000/U to zawór hydrauliczny 3-drogowy z gwintowanymi przyłączami żeńskimi BSPP 3/4", zaprojektowany do automatycznego przełączania przepływu wody między dwoma obiegami w instalacjach grzewczych i chłodniczych. Wyposażony jest w elektryczny siłownik 230 V, sterowanie ON/OFF za pomocą sygnału SPDT 3-przewodowego oraz styk pomocniczy, oferując kompaktowe rozwiązanie do instalacji domowych i małych zastosowań komercyjnych.

Zawór pracuje w konfiguracji hydraulicznej AB-A / AB-B i został zaprojektowany do pracy przy maksymalnym ciśnieniu statycznym 20 bar oraz maksymalnym ciśnieniu różnicowym 4 bar. Siłownik wykonuje otwarcie lub zamknięcie w około 7 sekund przy 50 Hz, zapewniając szybką reakcję na polecenia systemu regulacji.

Główne cechy Resideo VC6613MH6000/U

• Marka: Resideo.
• Seria: VC.
• Numer referencyjny: VC6613MH6000/U.
• Typ: zawór strefowy z napędem.
• Liczba dróg: 3.
• Konfiguracja hydrauliczna: przełączający AB-A / AB-B.
• Przyłącze: gwint żeński BSPP 3/4".
• Średnica nominalna: DN20.
• Zasilanie: 200-240 V AC.
• Częstotliwość: 50/60 Hz.
• Sterowanie: ON/OFF SPDT 3-przewodowe.
• Styk pomocniczy: SPDT.
• Czas pracy: około 7 sekund przy 50 Hz.
• Pobór mocy siłownika: 4 VA podczas ruchu.
• Maksymalne ciśnienie robocze: 20 bar.
• Maksymalne ciśnienie różnicowe: 4 bar.
• Temperatura medium: od 1 do 95 °C.
• Maksymalna temperatura otoczenia: 65 °C.
• Korpus: mosiądz.
• Trzpień: stal nierdzewna.
• Uszczelki: EPDM.
• Długość przewodu: 1 m.

3-drogowy zawór przełączający

Resideo VC6613MH6000/U wykorzystuje konfigurację trzech dróg z jednym wspólnym wejściem AB oraz dwoma drogami A i B. Siłownik przesuwa wewnętrzny wkład, aby kierować przepływ między AB-A lub AB-B zgodnie z sygnałem otrzymanym z systemu regulacji.

Gdy trzpień przesuwa się w dół, droga B zostaje zamknięta, a woda przepływa między AB i A. Przy trzpieniu w położeniu górnym przepływ odbywa się między AB i B. Taka konstrukcja pozwala wykorzystywać zawór do przełączania wody między dwoma różnymi obiegami hydraulicznymi.

Sterowanie ON/OFF SPDT 3-przewodowe

Seria VC6613 jest przystosowana do sterowania ON/OFF za pomocą sygnału SPDT 3-przewodowego. Silnik otrzymuje zasilanie do ruchu w obu kierunkach, dlatego nie wykorzystuje klasycznego działania ze sprężyną powrotną.

Gdy sterownik wydaje polecenie zmiany obiegu, siłownik przesuwa wkład do odpowiedniego położenia. Po osiągnięciu pozycji końcowej logika wewnętrzna zatrzymuje silnik, dzięki czemu pobór energii elektrycznej występuje głównie podczas ruchu zaworu.

W przypadku przerwy w zasilaniu elektrycznym zawór pozostaje w aktualnym położeniu. Po powrocie napięcia ponownie reaguje na polecenie otrzymane ze sterownika.

Zasilanie 230 V

Model VC6613MH6000/U wykorzystuje siłownik przystosowany do napięcia zasilania 200 do 240 V AC przy 50/60 Hz, sprzedawany zwykle jako wersja 230 V. Ułatwia to integrację w instalacjach grzewczych i klimatyzacyjnych z obwodami sterowania zasilanymi bezpośrednio z sieci.

Nominalny pobór mocy siłownika wynosi około 4 VA podczas zmiany położenia.

Szybkie otwieranie i zamykanie

Siłownik zaworu zapewnia szybkie działanie. Resideo podaje nominalny czas około 7 sekund przy 50 Hz. Przy częstotliwości 60 Hz ruch może przebiegać około 20% szybciej.

Taka szybkość działania ułatwia sprawną reakcję w strefowych systemach ogrzewania i chłodzenia przy zmianie zapotrzebowania cieplnego.

Styk pomocniczy SPDT

Wersja VC6613M zawiera styk pomocniczy SPDT, który umożliwia integrację położenia zaworu z innymi elementami systemu. Styk ten może służyć do przekazywania sygnału położenia lub koordynacji pracy pomp, kotłów i innych elementów regulacji.

Dokumentacja techniczna serii określa dla styku pomocniczego obciążalność 1 A przy 250 V AC, 50/60 Hz, przy minimalnym obciążeniu 0,05 A przy 24 V DC.

Ciśnienie robocze do 20 bar

Zawór został zaprojektowany do pracy przy maksymalnym ciśnieniu statycznym 20 bar. Dopuszczalne maksymalne ciśnienie różnicowe między przyłączami wynosi 4 bar, co pozwala na zastosowanie w szerokim zakresie obiegów hydraulicznych w granicach określonych przez Resideo.

Zrównoważona konstrukcja wkładu ogranicza wpływ ciśnienia różnicowego na mechanizm zamykania, wspierając stabilne działanie w określonych warunkach pracy.

Do ciepłej i zimnej wody

Seria VC może pracować z gorącą wodą, zimną wodą oraz mieszaninami wody z glikolem. Aktualna europejska karta katalogowa Resideo określa maksymalne stężenie glikolu na 50%, przy jakości wody zgodnej z wymaganiami dla instalacji hydraulicznych.

Normalna temperatura pracy medium mieści się w zakresie od 1 do 95 °C. Dokumentacja producenta przewiduje również krótkotrwałe skoki temperatury do 120 °C w określonych warunkach.

Mosiężny korpus i trwałe komponenty

Korpus hydrauliczny zaworu wykonano z mosiądzu. Zespół trzpienia wykorzystuje stal nierdzewną, a wkład zawiera techniczne materiały o wysokiej odporności, natomiast uszczelki i elementy uszczelniające wykonano z EPDM.

Wszystkie główne elementy ruchome i uszczelniające są zgrupowane wewnątrz wkładu, co upraszcza konserwację i zmniejsza liczbę ruchomych części umieszczonych bezpośrednio w korpusie zaworu.

Odłączany siłownik ułatwiający serwis

Siłownik można zdemontować z korpusu hydraulicznego bez konieczności wcześniejszego opróżniania całej instalacji. Taka cecha pozwala wymienić silnik lub cały zespół siłownika, pozostawiając zamontowany korpus zaworu i wkład hydrauliczny.

Jeśli problem dotyczy samego wkładu lub występuje nieszczelność hydrauliczna, przed ingerencją w zespół wewnętrzny należy odizolować lub opróżnić obieg zgodnie z instrukcją serwisową producenta.

Zaprojektowany do cichej pracy

Zawory hydrauliczne Resideo VC wykorzystują płynny ruch mechanizmu wewnętrznego, zaprojektowany tak, aby zapewnić cichą pracę przy prawidłowo dobranej instalacji.

Zbyt duża prędkość wody lub niewystarczające ciśnienie hydrauliczne w systemach pracujących w wysokich temperaturach mogą powodować hałas w rurach, dlatego należy przestrzegać zasad doboru i równoważenia hydraulicznego instalacji.

Typowe zastosowania

Zawór Resideo VC6613MH6000/U może być stosowany w różnych instalacjach hydraulicznych, w których konieczne jest automatyczne przełączanie wody między dwoma obiegami:

• Instalacje ogrzewania strefowego.
• Systemy chłodzenia wodnego.
• Obiegi grzejnikowe.
• Fan coil i terminalne jednostki hydrauliczne.
• Konwektory wodne.
• Domowe systemy klimatyzacji.
• Małe instalacje komercyjne.
• Przełączanie między różnymi obiegami hydraulicznymi.
• Instalacje sterowane kompatybilnymi termostatami lub sterownikami SPDT.

Wymiary zaworu 3-drogowego

Zgodnie z kartą katalogową serii VC, korpus 3-drogowy z przyłączem BSPP 3/4" ma kompaktowe wymiary, które ułatwiają montaż w instalacjach o ograniczonej przestrzeni.

• Długość korpusu: 94 mm.
• Całkowita wysokość: 130 mm.
• Szerokość siłownika: 68 mm.
• Wysokość siłownika: około 90 mm.

Dane techniczne Resideo VC6613MH6000/U

• Producent: Resideo.
• Rodzina: VC.
• Numer referencyjny: VC6613MH6000/U.
• Typ: 3-drogowy zawór strefowy z napędem.
• Układ zaworu: A-AB-B.
• Przyłącza: gwint żeński BSPP 3/4".
• Średnica nominalna: DN20.
• Napięcie: 200-240 V AC.
• Częstotliwość: 50/60 Hz.
• Sterowanie: ON/OFF SPDT 3-przewodowe.
• Styk pomocniczy: SPDT.
• Obciążalność styku pomocniczego: 1 A przy 250 V AC, 50/60 Hz.
• Pobór mocy siłownika: 4 VA podczas pracy.
• Nominalny czas działania: 7 sekund przy 50 Hz.
• Maksymalne ciśnienie robocze: 20 bar.
• Maksymalne ciśnienie rozrywające podane dla serii: 100 bar.
• Maksymalne ciśnienie różnicowe: 4 bar.
• Temperatura medium: 1-95 °C.
• Krótkotrwały pik temperatury: do 120 °C.
• Maksymalna temperatura otoczenia: 65 °C.
• Media: woda i kompatybilne mieszaniny woda-glikol.
• Stężenie glikolu wg europejskiej karty katalogowej: do 50 %.
• Korpus: mosiądz.
• Trzpień: stal nierdzewna.
• Wkład: techniczne polimery Ryton, Fortron lub Noryl w zależności od produkcji.
• Uszczelki: EPDM.
• Skok trzpienia: około 10 mm.
• Przewód zasilania/sterowania: 1 m.
• Długość korpusu: 94 mm.
• Przybliżona wysokość zespołu: 130 mm.

3-drogowy zawór z napędem do instalacji hydraulicznych

Resideo VC6613MH6000/U umożliwia automatyczne przełączanie wody między dwoma odgałęzieniami za pomocą kompaktowego zaworu 3-drogowego i szybkiego siłownika elektrycznego. Połączenie żeńskich przyłączy 3/4", sterowania SPDT 3-przewodowego, zasilania 230 V, maksymalnego ciśnienia 20 bar i czasu pracy około 7 sekund ułatwia integrację w strefowych systemach ogrzewania i chłodzenia.

Aby zapewnić prawidłowe działanie, należy przestrzegać schematu hydraulicznego AB-A-B, okablowania elektrycznego, limitów ciśnienia i temperatury oraz instrukcji montażu i konserwacji określonych przez Resideo.
