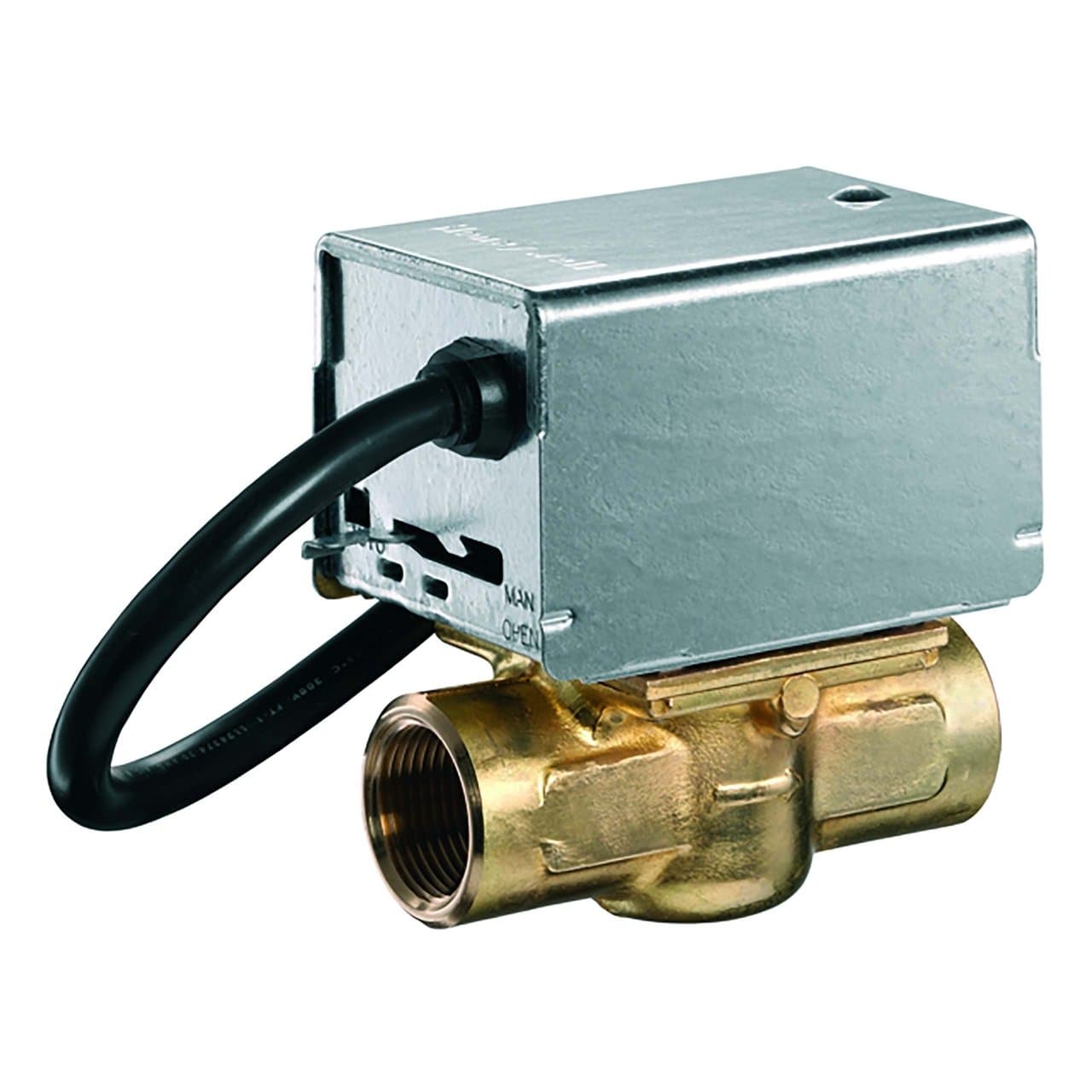

Zawór strefowy z napędem 2-drogowy 1"

La zawór strefowy z napędem Resideo V4043H1122/U to zawór 2-drogowy z gwintem wewnętrznym 1", przeznaczony do automatycznego sterowania przepływem wody w instalacjach hydraulicznych ogrzewania i chłodzenia. Posiada Kvs 8,6, napęd elektryczny 230 V, pracę dwustanową, powrót sprężynowy oraz styk pomocniczy SPDT, zapewniając kompaktowe rozwiązanie do niezależnej regulacji obiegów lub stref.

Ten zawór pracuje w konfiguracji normalnie zamkniętej: gdy nie jest zasilany, sprężyna utrzymuje przepływ wody zamknięty. Po podaniu napięcia napęd otwiera zawór i umożliwia przepływ przez obieg. Jest szczególnie polecany do instalacji domowych oraz małych zastosowań komercyjnych, gdzie konieczna jest automatyzacja dopływu ciepłej lub zimnej wody do konkretnej strefy.

Główne cechy Resideo V4043H1122/U

• Marka: Resideo.
• Seria: V4043H.
• Numer referencyjny: V4043H1122/U.
• Typ: 2-drogowy zawór strefowy z napędem.
• Praca: dwustanowa.
• Pozycja bez napięcia: normalnie zamknięta.
• Przyłącze: gwint wewnętrzny BSPP 1".
• Średnica nominalna: DN25.
• Kvs: 8,6.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Pobór mocy: 9,6 VA.
• Natężenie: około 0,04 A.
• Powrót: sprężynowy do pozycji zamkniętej.
• Styk pomocniczy: SPDT.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Maksymalna różnica ciśnień przy zamknięciu: 0,45 bar.
• Temperatura medium: od 5 do 88 °C.
• Nominalny czas otwarcia: około 15 sekund.
• Korpus: mosiądz.
• Trzpień: stal nierdzewna.
• Element zamykający: NBR.
• Uszczelnienia: EPDM.
• Ręczne uruchamianie: tak.
• Długość przewodu: 1 m.

Automatyczna regulacja przepływu w strefach

Resideo V4043H1122/U umożliwia automatyczne otwieranie lub zamykanie obiegu hydraulicznego w zależności od zapotrzebowania na ogrzewanie lub chłodzenie. Może być stosowany w instalacjach podzielonych na strefy, aby niezależnie sterować przepływem wody do grzejników, klimakonwektorów, obiegów grzewczych lub innych kompatybilnych odbiorników.

Gdy termostat lub sterownik zgłasza zapotrzebowanie, napęd otrzymuje zasilanie i otwiera zawór. Po zaniku sygnału elektrycznego mechanizm powrotu sprężynowego automatycznie zamyka przepływ, odcinając obieg.

Zawór normalnie zamknięty z powrotem sprężynowym

Pozycja spoczynkowa tego zaworu jest zamknięta. Oznacza to, że przy braku zasilania elektrycznego woda nie przepływa przez korpus zaworu. Po podaniu napięcia napęd pokonuje siłę sprężyny i przesuwa mechanizm do pozycji otwartej.

Po odłączeniu zasilania sprężyna automatycznie przywraca zawór do pozycji wyjściowej. Takie działanie jest szczególnie praktyczne w systemach strefowych, ponieważ każdy obieg pozostaje zamknięty, dopóki nie pojawi się zapotrzebowanie.

Przyłącze 1" i Kvs 8,6

Oznaczenie V4043H1122/U odnosi się do wersji z gwintem wewnętrznym BSPP 1" i średnicą nominalną DN25. Jej wydajność hydrauliczna określona jest przez Kvs 8,6, zgodnie z dokumentacją handlową Resideo dla rynku europejskiego.

Wartość tę należy uwzględnić podczas doboru instalacji wraz z wymaganym przepływem i dostępnym spadkiem ciśnienia, aby zapewnić pracę zaworu w warunkach przewidzianych przez producenta.

Maksymalne ciśnienie robocze 8,6 bar

Zawór dopuszcza maksymalne ciśnienie statyczne pracy 8,6 bar. Dla tej wersji DN25 1" Resideo określa maksymalną różnicę ciśnień przy zamknięciu na poziomie 0,45 bar.

Różnica ciśnień jest szczególnie istotna w zaworach strefowych, ponieważ zbyt duża różnica między wejściem a wyjściem może uniemożliwić prawidłowe zamknięcie mechanizmu. Dlatego wartość ta powinna być sprawdzona podczas obliczeń hydraulicznych obiegu.

Napęd elektryczny 230 V

Napęd V4043H1122/U pracuje przy zasilaniu 230 V AC 50 Hz. Jego znamionowy pobór mocy wynosi około 9,6 VA, a natężenie prądu około 0,04 A.

Zawór wykorzystuje napęd dwupołożeniowy, dlatego jest przeznaczony do pracy całkowicie otwartej lub całkowicie zamkniętej, a nie do ciągłej regulacji proporcjonalnej przepływu.

Zintegrowany styk pomocniczy SPDT

Model V4043H posiada styk pomocniczy SPDT krańcowy. Styk ten umożliwia wykorzystanie położenia zaworu jako sygnału elektrycznego do sterowania innymi elementami instalacji.

Na przykład może służyć do zezwolenia na pracę kotła lub pompy obiegowej po osiągnięciu przez zawór odpowiedniej pozycji. Resideo podaje dla tego styku pomocniczego obciążalność 2,2 A przy 220-240 V AC i 50 Hz.

Otwarcie w około 15 sekund

Nominalny czas otwarcia podany przez Resideo dla tego zaworu wynosi około 15 sekund. Mechanizm z napędem otwiera się stopniowo aż do osiągnięcia wymaganej pozycji końcowej.

Po przerwaniu zasilania mechaniczny powrót sprężynowy przywraca mechanizm do pozycji zamkniętej, bez konieczności zasilania silnika podczas zamykania.

Ręczne uruchamianie

Zawór wyposażono w dźwignię ręcznego otwierania, która umożliwia obsługę mechanizmu przy braku zasilania elektrycznego. Funkcja ta jest przydatna podczas napełniania, opróżniania, odpowietrzania, uruchamiania lub kontroli instalacji.

Po przywróceniu zasilania zawór może wrócić do normalnego trybu automatycznego.

Do wody i mieszanin z glikolem

Resideo określa ten zawór do kontroli wody oraz mieszanin wody z maksymalnie 50% glikolu, zgodnie z warunkami wskazanymi w VDI 2035. Dzięki temu może być stosowany w obiegach hydraulicznych ogrzewania i chłodzenia wymagających ochrony przeciwzamarzaniowej.

Dopuszczalny zakres temperatury medium wynosi od 5 do 88 °C, co obejmuje typowe warunki wielu systemów klimatyzacji i ogrzewania wodnego.

Wytrzymała konstrukcja

Korpus zaworu wykonano z mosiądzu, a gniazdo również z mosiądzu. Trzpień jest ze stali nierdzewnej, a element zamykający wykonano z NBR, z uszczelnieniami EPDM.

Taka kombinacja materiałów została zaprojektowana tak, aby zapewnić niezawodną pracę w zamkniętych obiegach hydraulicznych w granicach ciśnienia, temperatury i jakości wody określonych przez Resideo.

Uproszczona konserwacja

Jedną z zalet serii V4043H jest to, że całą głowicę napędową można zdemontować lub wymienić bez odłączania korpusu hydraulicznego od rurociągu i bez opróżniania instalacji. Sam silnik można również wymienić bez zdejmowania korpusu zaworu.

Taka konstrukcja znacznie ułatwia prace serwisowe, gdy interwencja dotyczy wyłącznie siłownika lub jego elementów elektrycznych.

Kompaktowa instalacja

Resideo opisuje serię V4043H jako kompaktowe rozwiązanie ułatwiające montaż w instalacjach, gdzie przestrzeń jest ograniczona. Urządzenie dostarczane jest z przewodem elektrycznym o długości około 1 metra, co ułatwia podłączenie do systemu sterowania.

Instalacja powinna być wykonana zgodnie z kierunkiem przepływu wskazanym na korpusie oraz pozycjami montażowymi określonymi przez producenta. Głowica powinna pozostać dostępna, aby ułatwić przyszłe czynności kontrolne i serwisowe.

Typowe zastosowania

• Domowe instalacje grzewcze.
• Systemy ogrzewania podzielone na strefy.
• Niezależne obiegi hydrauliczne.
• Instalacje z grzejnikami.
• Systemy klimatyzacji wodnej.
• Małe instalacje komercyjne.
• Sterowanie ciepłą lub zimną wodą.
• Obiegi z kompatybilnymi mieszaninami wody i glikolu.
• Instalacje, w których konieczna jest współpraca zaworu z pompą lub kotłem za pomocą styku pomocniczego.

Dane techniczne Resideo V4043H1122/U

• Producent: Resideo.
• Rodzina: V4043H.
• Numer referencyjny: V4043H1122/U.
• Zastosowanie: sterowanie hydrauliczne.
• Typ zaworu: strefowy z napędem.
• Liczba dróg: 2.
• Konfiguracja: przelotowa.
• Sterowanie: dwupołożeniowe, on/off.
• Pozycja bez zasilania: zamknięta.
• Działanie: powrót sprężynowy do zamknięcia.
• Przyłącze: gwint wewnętrzny BSPP.
• Wymiar: 1".
• Średnica nominalna: DN25.
• Kvs: 8,6.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Maksymalna różnica ciśnień przy zamknięciu: 0,45 bar.
• Napięcie: 230 V AC.
• Częstotliwość: 50 Hz.
• Pobór mocy: 9,6 VA.
• Natężenie: 0,04 A.
• Nominalny czas otwarcia: 15 sekund.
• Temperatura medium: 5-88 °C.
• Maksymalna temperatura otoczenia: 52 °C.
• Wilgotność względna: 5-95%, bez kondensacji.
• Styk pomocniczy: SPDT.
• Obciążalność styku pomocniczego: 2,2 A przy 220-240 V AC, 50 Hz.
• Korpus: mosiądz.
• Gniazdo: mosiądz.
• Trzpień: stal nierdzewna.
• Kula zamykająca: NBR.
• Uszczelnienia: EPDM.
• Ręczne otwieranie: tak.
• Długość przewodu: 1 m.

1-calowy zawór z napędem do regulacji strefowej

Resideo V4043H1122/U łączy przyłącze 1", Kvs 8,6, napęd 230 V, powrót sprężynowy i styk pomocniczy SPDT, aby automatyzować sterowanie obiegami ogrzewania i chłodzenia. Jego konfiguracja normalnie zamknięta pozwala utrzymać każdą strefę odciętą, dopóki nie pojawi się zapotrzebowanie.

Możliwość ręcznego otwarcia oraz wymiany głowicy napędowej bez opróżniania obiegu ułatwia zarówno uruchomienie, jak i późniejszą konserwację. Aby zapewnić prawidłowe działanie, należy szczególnie przestrzegać maksymalnej różnicy ciśnień 0,45 bar, zakresu temperatur oraz instrukcji elektrycznych i hydraulicznych dostarczonych przez Resideo.
