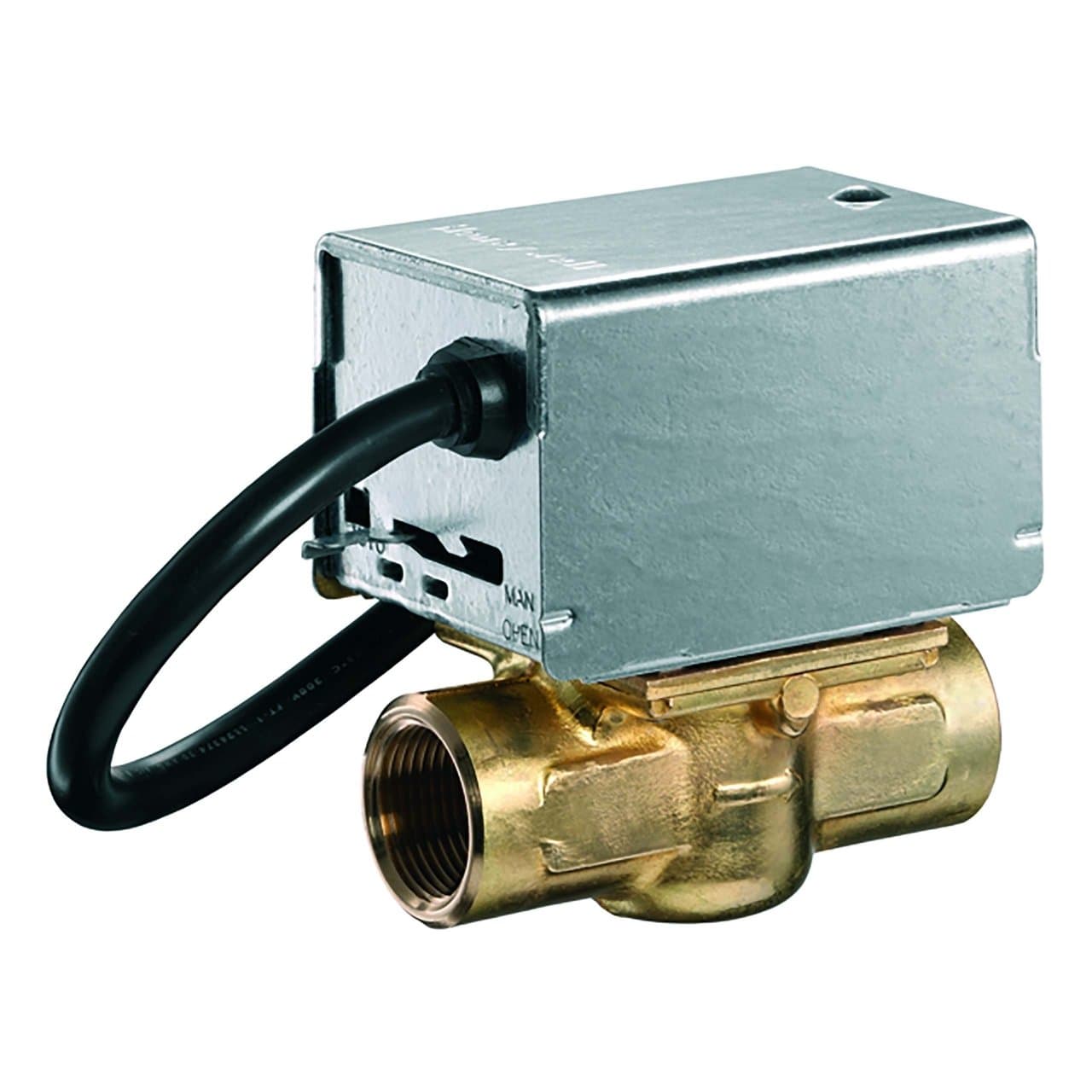

Zawór strefowy z napędem 2-drogowy 3/4"

Przepustnica strefowa z napędem Resideo V4043H1114/U to zawór 2-drogowy z gwintem wewnętrznym 3/4", przeznaczony do automatycznego sterowania przepływem wody w instalacjach grzewczych i chłodniczych. Wyposażony jest w napęd elektryczny 230 V AC, pracę dwupołożeniową, powrót sprężynowy oraz styk pomocniczy SPDT, który umożliwia współpracę z innymi elementami instalacji.

Model z serii V4043H ma wartość Kvs 6,9 oraz maksymalne ciśnienie różnicowe zamknięcia 0,55 bar. Konfiguracja normalnie zamknięta sprawia, że zawór automatycznie wraca do pozycji zamkniętej po zaniku zasilania elektrycznego.

Główne cechy Resideo V4043H1114/U

• Typ: 2-drogowy zawór strefowy z napędem.
• Oznaczenie: V4043H1114/U.
• Przyłącze: gwint wewnętrzny BSPP 3/4".
• Średnica nominalna: DN20.
• Praca: dwupołożeniowa, 2 pozycje.
• Pozycja bez napięcia: normalnie zamknięta.
• Powrót: sprężynowy.
• Zasilanie: 230 V AC, 50 Hz.
• Wartość Kvs: 6,9.
• Maksymalne ciśnienie różnicowe zamknięcia: 0,55 bar.
• Maksymalne ciśnienie statyczne: około 8,6 bar.
• Temperatura medium: od 5 do 88 °C.
• Styk pomocniczy: SPDT.
• Ręczne uruchamianie: tak.
• Materiał korpusu: mosiądz.
• Długość przewodu: 1 m.

Sterowanie strefami w instalacjach grzewczych

Resideo V4043H została zaprojektowana do automatycznej regulacji przepływu do różnych obiegów hydraulicznych. Może być stosowana na przykład do otwierania lub zamykania przepływu wody do określonej strefy grzewczej zgodnie z zapotrzebowaniem sygnalizowanym przez termostat lub system sterowania.

Resideo zaleca stosowanie tej serii zarówno w instalacjach domowych, jak i w małych zastosowaniach komercyjnych w ogrzewaniu i chłodzeniu, gdzie konieczna jest niezależna kontrola przepływu ciepłej lub zimnej wody.

Praca normalnie zamknięta z powrotem sprężynowym

Zawór działa za pomocą napędu elektrycznego dwupołożeniowego. Po podaniu zasilania silnik przestawia mechanizm wewnętrzny, otwierając przepływ wody. Po zaniku napięcia sprężyna powrotna automatycznie zamyka zawór.

Taka konfiguracja normalnie zamknięta pozwala odciąć obieg, gdy nie ma zapotrzebowania lub w przypadku utraty zasilania. Oficjalna karta katalogowa jednoznacznie określa ten model jako zawór z powrotem sprężynowym do zamknięcia.

Przyłącze 3/4" i Kvs 6,9

Oznaczenie V4043H1114/U posiada wewnętrzne przyłącza gwintowane BSPP 3/4", odpowiadające średnicy nominalnej DN20. Jego wydajność hydrauliczna określona jest przez Kvs 6,9, natomiast maksymalne dopuszczalne ciśnienie różnicowe zapewniające zamknięcie wynosi 0,55 bar.

Parametry te sprawiają, że zawór nadaje się do strefowych obiegów grzewczych, gałęzi grzejnikowych oraz innych zastosowań hydraulicznych pracujących w granicach określonych przez Resideo.

Zasilanie 230 V i styk pomocniczy SPDT

Napęd pracuje przy nominalnym zasilaniu 230 V AC, 50 Hz. Dodatkowo wersja V4043H wyposażona jest w styk pomocniczy krańcowy SPDT, czyli przełączny styk jednobiegunowy, który może służyć do przekazywania stanu zaworu do innych elementów systemu.

Styk pomocniczy umożliwia na przykład integrację zaworu w układach sterowania, w których otwarcie strefy musi być skoordynowane z uruchomieniem kotła, pompy obiegowej lub innego elementu instalacji. Oficjalna dokumentacja podaje dla styku pomocniczego obciążalność 2,2 A przy 220-240 V AC i 50 Hz.

Wbudowane ręczne uruchamianie

Zawór posiada dźwignię ręcznego otwierania. W normalnych warunkach powinna ona pozostawać w pozycji automatycznej, jednak można ją przestawić do pozycji ręcznego otwarcia na potrzeby takich czynności jak napełnianie, opróżnianie lub uruchamianie instalacji.

Resideo wskazuje, że przy dźwigni ustawionej w pozycji ręcznej styk pomocniczy pozostaje nieaktywny do momentu przywrócenia zasilania elektrycznego.

Mosiężny korpus i trwałe komponenty

Korpus hydrauliczny wykonany jest z mosiądzu, podobnie jak gniazdo. Trzpień jest ze stali nierdzewnej, kula zamykająca wykorzystuje NBR, a uszczelnienia wykonano z EPDM — materiały dobrane do pracy w obiegach hydraulicznych w warunkach określonych przez producenta.

Pokrywa i podstawa napędu są metalowe, co zapewnia ochronę zespołu napędowego i umożliwia montaż zaworu w rozdzielniach hydraulicznych, kotłowniach oraz kompaktowych obiegach grzewczych.

Temperatura i ciśnienie pracy

V4043H1114/U może pracować z medium o temperaturze od 5 do 88 °C. Maksymalne ciśnienie statyczne wynosi około 8,6 bar, natomiast maksymalne ciśnienie różnicowe zamknięcia dla tej wersji 3/4" to 0,55 bar.

Parametry te należy uwzględnić podczas doboru instalacji, aby zapewnić prawidłową pracę i odpowiednią żywotność zaworu.

Szybkie otwieranie obiegu

Nominalny czas otwarcia podany przez Resideo dla tego modelu wynosi około 15 sekund. System został zaprojektowany do pracy cyklicznej, otwierając i zamykając obieg zgodnie z poleceniami układu regulacji.

Zużycie energii elektrycznej napędu wynosi 9,6 VA, przy prądzie około 0,04 A.

Uproszczona konserwacja

Jedną z zalet konstrukcyjnych tej serii jest możliwość demontażu lub wymiany kompletnej głowicy z napędem bez odłączania korpusu zaworu od rur i bez opróżniania instalacji. Sam silnik można również wymienić przy pozostawionym zamontowanym korpusie hydraulicznym.

Takie rozwiązanie ułatwia konserwację i ogranicza zakres prac, gdy konieczna jest jedynie interwencja w mechanizmie elektrycznym.

Montaż zaworu V4043H

Zawór można montować w różnych pozycjach, jednak Resideo określa, że głowica z napędem nie może znajdować się poniżej poziomu poziomego rurociągu. Należy również zachować kierunek przepływu wskazany strzałką na korpusie z mosiądzu.

Podczas montażu nie wolno używać głowicy jako punktu podparcia do dokręcania połączeń. Producent zaleca bezpośrednie trzymanie korpusu z mosiądzu, aby uniknąć obciążeń napędu.

Typowe zastosowania

• Instalacje grzewcze podzielone na strefy.
• Obiegi grzejnikowe.
• Sterowanie niezależnymi gałęziami hydraulicznymi.
• Domowe instalacje centralnego ogrzewania.
• Małe instalacje komercyjne.
• Kompatybilne systemy hydrauliczne ogrzewania i chłodzenia.
• Instalacje, w których konieczna jest współpraca zaworu z pompą lub kotłem za pomocą styku pomocniczego.

Dane techniczne Resideo V4043H1114/U

• Marka: Resideo.
• Seria: V4043H.
• Oznaczenie: V4043H1114/U.
• Typ: strefowy zawór z napędem.
• Liczba dróg: 2.
• Konfiguracja hydrauliczna: przelotowa.
• Pozycja bez zasilania: zamknięta.
• Działanie napędu: powrót sprężynowy do zamknięcia.
• Sterowanie: 2 pozycje.
• Przyłącze: gwint wewnętrzny BSPP 3/4".
• Średnica nominalna: DN20.
• Kvs: 6,9.
• Cv: 8.
• Maksymalne ciśnienie różnicowe zamknięcia: 0,55 bar.
• Maksymalne ciśnienie statyczne: około 8,62 bar.
• Napięcie: 230 V AC.
• Częstotliwość: 50 Hz.
• Pobór mocy: 9,6 VA.
• Natężenie: 0,04 A.
• Nominalny czas otwarcia: 15 s.
• Temperatura medium: 5-88 °C.
• Maksymalna temperatura otoczenia: 52 °C.
• Styk pomocniczy: SPDT.
• Obciążalność styku pomocniczego: 2,2 A przy 220-240 V AC, 50 Hz.
• Długość przewodu: 1 m.
• Korpus: mosiądz.
• Gniazdo: mosiądz.
• Trzpień: stal nierdzewna.
• Kula: NBR.
• Uszczelnienia: EPDM.
• Ręczne otwieranie: tak.

Motoryzowany zawór do automatycznej regulacji strefowej

Resideo V4043H1114/U łączy przyłącze 3/4", Kvs 6,9, zasilanie 230 V, automatyczny powrót sprężynowy oraz styk pomocniczy SPDT, oferując kompaktowe rozwiązanie do sterowania hydraulicznego. Jego normalnie zamknięta praca umożliwia automatyczne zarządzanie przepływem wody w każdej strefie zgodnie z zapotrzebowaniem instalacji.

Mosiężny korpus, możliwość ręcznego uruchamiania oraz wymienialna głowica bez ingerencji w połączenia hydrauliczne ułatwiają zarówno montaż, jak i konserwację. Aby zapewnić prawidłową pracę, należy przestrzegać kierunku przepływu, pozycji montażu oraz limitów ciśnienia i temperatury określonych przez Resideo.
