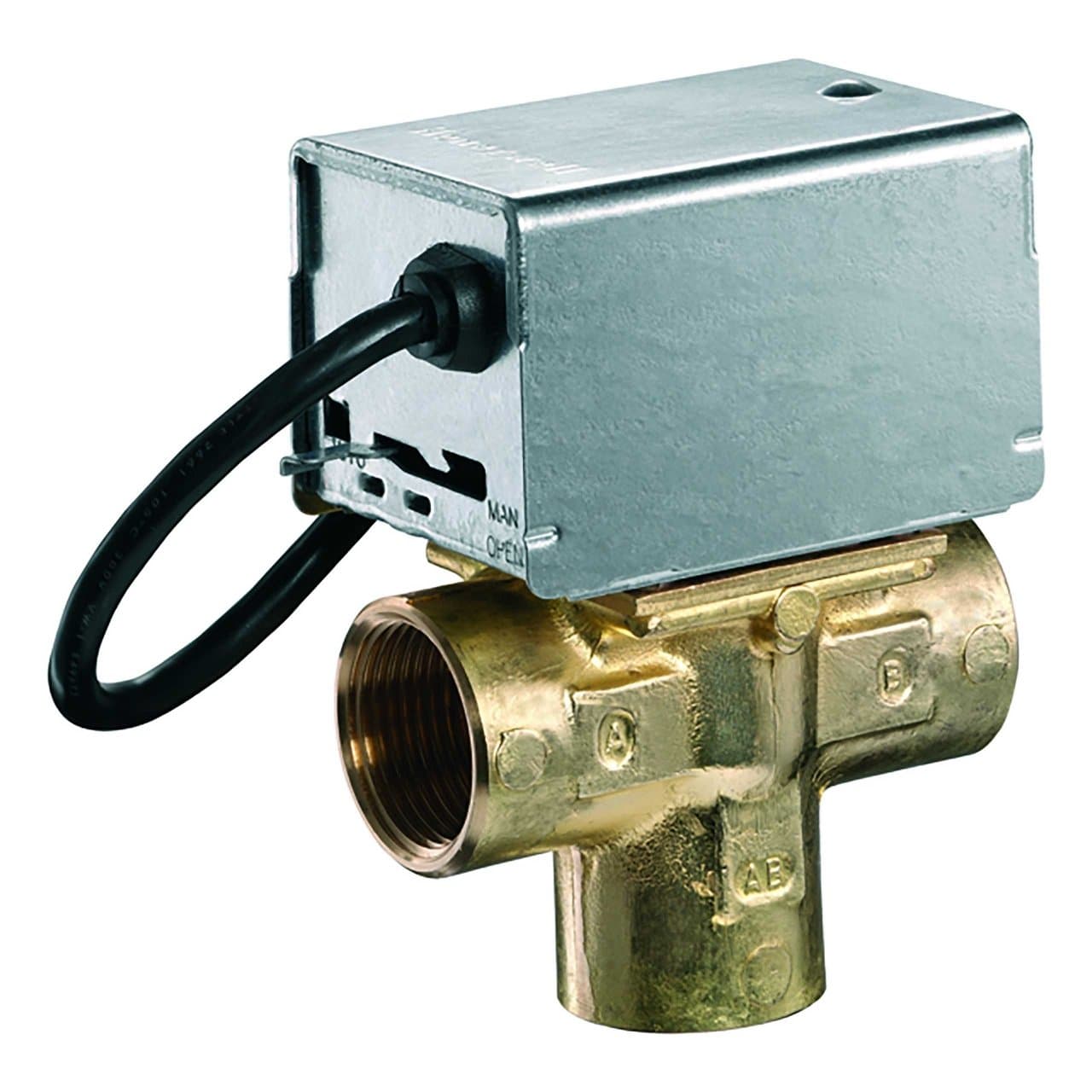

Zawór strefowy z napędem 3-drogowy 1"

Przełączający zawór strefowy z napędem Resideo V4044C1312/U to 3-drogowy zawór przełączający z gwintowanymi przyłączami żeńskimi 1", zaprojektowany do automatycznego kierowania przepływu wody między dwoma obiegami w instalacjach grzewczych i ciepłej wody użytkowej. Działa za pomocą napędu elektrycznego 230 V / 50 Hz ze sprężyną powrotną i oferuje Kvs 8,1, zapewniając kompaktowe rozwiązanie dla domowych instalacji hydraulicznych oraz małych zastosowań komercyjnych.

Ta wersja serii V4044C pracuje w trybie sterowania on/off i posiada korpus z mosiądzu, przystosowany do temperatur medium w zakresie 5–88 °C. Dla wersji 1" Resideo podaje maksymalną różnicę ciśnień 0,55 bar, natomiast maksymalne ciśnienie robocze serii wynosi 8,6 bar.

Główne cechy Resideo V4044C1312/U

• Marka: Resideo.
• Seria: V4044C.
• Indeks: V4044C1312/U.
• Typ: przełączający zawór strefowy z napędem.
• Liczba dróg: 3.
• Praca: on/off.
• Przyłącza: gwint żeński 1".
• Średnica nominalna: DN25.
• Kvs: 8,1.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Sygnał sterujący: SPST.
• Powrót: sprężynowy.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Maksymalna różnica ciśnień: 0,55 bar.
• Temperatura medium: od 5 do 88 °C.
• Temperatura otoczenia: od 5 do 50 °C.
• Korpus zaworu: mosiądz.
• Pokrywa i podstawa siłownika: stal ocynkowana.
• Długość przewodu: 1.000 mm.

3-drogowy zawór przełączający z napędem

V4044C1312/U został zaprojektowany do przełączania przepływu do jednego z dwóch obiegów. W odróżnieniu od zaworu mieszającego jego działanie polega na wyborze jednego z dwóch torów hydraulicznych, co umożliwia automatyczne zarządzanie rozdziałem wody zgodnie z potrzebami instalacji.

Resideo wskazuje, że seria V4044C może być stosowana do sterowania przepływem między obiegami ogrzewania i ciepłej wody użytkowej w centralnych systemach całkowicie pompowanych. Zawór umożliwia przepływ tylko do jednej strefy naraz, co ułatwia priorytetyzację lub automatyczny wybór między różnymi obiegami.

Gwintowane przyłącza żeńskie 1"

Oznaczenie V4044C1312/U odnosi się konkretnie do wersji z przyłączami 1". Wewnętrzne gwintowane przyłącza ułatwiają integrację z konwencjonalnymi instalacjami hydraulicznymi przy użyciu kompatybilnych złączek.

Dla tego rozmiaru Resideo podaje Kvs 8,1, parametr określający przepustowość hydrauliczną zaworu, który należy uwzględnić wraz z projektowym przepływem i dostępnym spadkiem ciśnienia w instalacji.

Maksymalna różnica ciśnień 0,55 bar

Wersja 1" dopuszcza maksymalną różnicę ciśnień 0,55 bar. Wartość ta określa maksymalną różnicę ciśnienia na zaworze w warunkach pracy określonych przez producenta.

Maksymalne ciśnienie robocze podane dla serii V4044 wynosi 8,6 bar. Obie wartości należy sprawdzić podczas doboru hydraulicznego, aby zapewnić prawidłowe otwieranie i powrót zaworu.

Napęd elektryczny 230 V

Napęd pracuje przy zasilaniu 230 V AC, 50 Hz, co jest typową konfiguracją w domowych instalacjach grzewczych. Sterowanie odbywa się w trybie on/off za pomocą sygnału SPST.

Gdy napęd otrzymuje zasilanie, silnik przestawia zawór do odpowiedniej pozycji. Po zaniku napięcia sprężyna powrotna ponownie przemieszcza mechanizm do pozycji spoczynkowej.

Powrót sprężynowy

Mechaniczny system powrotu pozwala zaworowi automatycznie przyjąć określoną pozycję po odłączeniu zasilania. Zgodnie z dokumentacją Resideo dla serii V4044C zawór wykonuje ruch elektryczny w kierunku portu A, a powrót do portu B odbywa się dzięki działaniu sprężyny.

Producent podaje orientacyjny czas 18 sekund dla ruchu napędowego do portu A oraz około 8 sekund dla powrotu sprężynowego do portu B.

Sterowanie on/off

Resideo V4044C1312/U pracuje w prostym trybie ON/OFF. Umożliwia to sterowanie z termostatów, aquastatów lub innych kompatybilnych elementów regulacyjnych, które dostarczają wymagany sygnał do napędu.

Ten typ działania jest szczególnie odpowiedni, gdy konieczny jest jedynie wybór między dwoma torami hydraulicznymi bez proporcjonalnej regulacji przepływu.

Bez wbudowanego styku pomocniczego

Seria V4044C obejmuje wersje bez wbudowanego mikroprzełącznika pomocniczego. Resideo odróżnia te zawory od serii V4044F, która posiada styk pomocniczy do sygnalizacji lub sterowania innymi urządzeniami.

Z tego powodu V4044C1312/U jest szczególnie przeznaczony do instalacji, w których potrzebne jest wyłącznie przełączanie hydrauliczne między dwoma obiegami, bez dodatkowego sygnału elektrycznego krańcowego.

Do wody i mieszanin wody z glikolem

Zawór nadaje się do pracy z wodą oraz mieszaninami wody z glikolem zgodnymi z wymaganiami Resideo i warunkami określonymi w VDI 2035.

Dopuszczalny zakres temperatury medium wynosi 5–88 °C, co pozwala stosować go zarówno w obiegach grzewczych, jak i w innych systemach hydraulicznych pracujących w tym zakresie.

Korpus z mosiądzu

Korpus hydrauliczny wykonano z mosiądzu, co zapewnia odporność mechaniczną podczas standardowej pracy w systemach grzewczych. Pokrywa i podstawa siłownika są wykonane ze stali ocynkowanej, chroniąc mechanizm elektryczny i napędowy.

Jego konstrukcja łączy korpus zaworu i napęd w jednym zespole, co ułatwia montaż w nowych instalacjach oraz podczas wymiany kompatybilnego zaworu.

Zastosowania V4044C1312/U

Ten zawór przełączający może być stosowany w instalacjach, w których konieczny jest automatyczny wybór jednego z dwóch obiegów hydraulicznych. Do typowych zastosowań należą:

• domowe systemy grzewcze,
• instalacje ogrzewania i przygotowania CWU,
• przełączanie między obiegiem grzewczym a zasobnikiem ciepłej wody,
• instalacje hydrauliczne podzielone na dwa obiegi,
• centralne systemy całkowicie pompowane,
• małe komercyjne instalacje HVAC,
• zastosowania z wodą lub kompatybilnymi mieszaninami wody i glikolu.

Praca między portami A i B

V4044 to zawór przełączający, który wykorzystuje wspólne przyłącze do kierowania przepływu do jednego z dwóch pozostałych portów. Gdy napęd zmienia pozycję, przepływ wody jest przełączany między obydwoma torami, zapobiegając jednoczesnemu zasilaniu dwóch stref w zastosowaniach, do których został zaprojektowany.

Zasada ta jest szczególnie przydatna w systemach z priorytetem ciepłej wody użytkowej lub tam, gdzie jeden generator ma naprzemiennie zasilać różne części instalacji.

Montaż i konserwacja

Zawór należy montować zgodnie z oznaczeniem i układem portów wskazanym przez Resideo. Należy również uwzględnić kierunek przepływu, dopuszczalne położenie siłownika oraz przestrzeń potrzebną do przyszłych prac serwisowych.

Producent oferuje silniki, głowice napędowe i zestawy serwisowe przeznaczone dla rodziny V4044, co ułatwia wymianę wybranych komponentów bez konieczności wymiany całego zespołu.

Aby zapewnić prawidłowe działanie, należy przestrzegać limitów temperatury, ciśnienia statycznego i różnicy ciśnień, a także zaleceń dotyczących podłączenia elektrycznego określonych w instrukcji producenta.

Dane techniczne Resideo V4044C1312/U

• Producent: Resideo.
• Rodzina: V4044C.
• Indeks: V4044C1312/U.
• Produkt: zawór strefowy z napędem.
• Konfiguracja: 3 drogi.
• Funkcja hydrauliczna: przełączająca.
• Sterowanie: on/off.
• Sygnał wejściowy: SPST.
• Przyłącza: gwint żeński.
• Rozmiar: 1".
• DN: 25.
• Kvs: 8,1.
• Maksymalna różnica ciśnień: 0,55 bar.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Napięcie zasilania: 230 V AC.
• Częstotliwość: 50 Hz.
• Powrót: sprężynowy.
• Orientacyjny czas przestawienia do portu A: 18 sekund.
• Orientacyjny czas powrotu do portu B: 8 sekund.
• Temperatura medium: 5–88 °C.
• Temperatura otoczenia: 5–50 °C.
• Medium: woda lub mieszanka wody i glikolu zgodna z warunkami producenta.
• Materiał korpusu: mosiądz.
• Pokrywa siłownika: stal ocynkowana.
• Podstawa siłownika: stal ocynkowana.
• Długość przewodu: 1.000 mm.
• Styk pomocniczy: niewbudowany w wersji V4044C.

3-drogowy zawór do ogrzewania i CWU

Resideo V4044C1312/U łączy gwintowane przyłącze 1", Kvs 8,1, napęd elektryczny 230 V i sprężynowy powrót, aby automatycznie zarządzać przepływem między dwoma obiegami. Jego przełączająca konfiguracja jest szczególnie przydatna w systemach, w których konieczne jest naprzemienne przełączanie między ogrzewaniem a przygotowaniem ciepłej wody użytkowej.

Mosiężny korpus i działanie on/off zapewniają proste rozwiązanie do automatyzacji rozdziału wody. Aby uzyskać zakładane parametry pracy, należy prawidłowo dobrać instalację i przestrzegać maksymalnej różnicy ciśnień 0,55 bar oraz pozostałych warunków montażu określonych przez Resideo.
