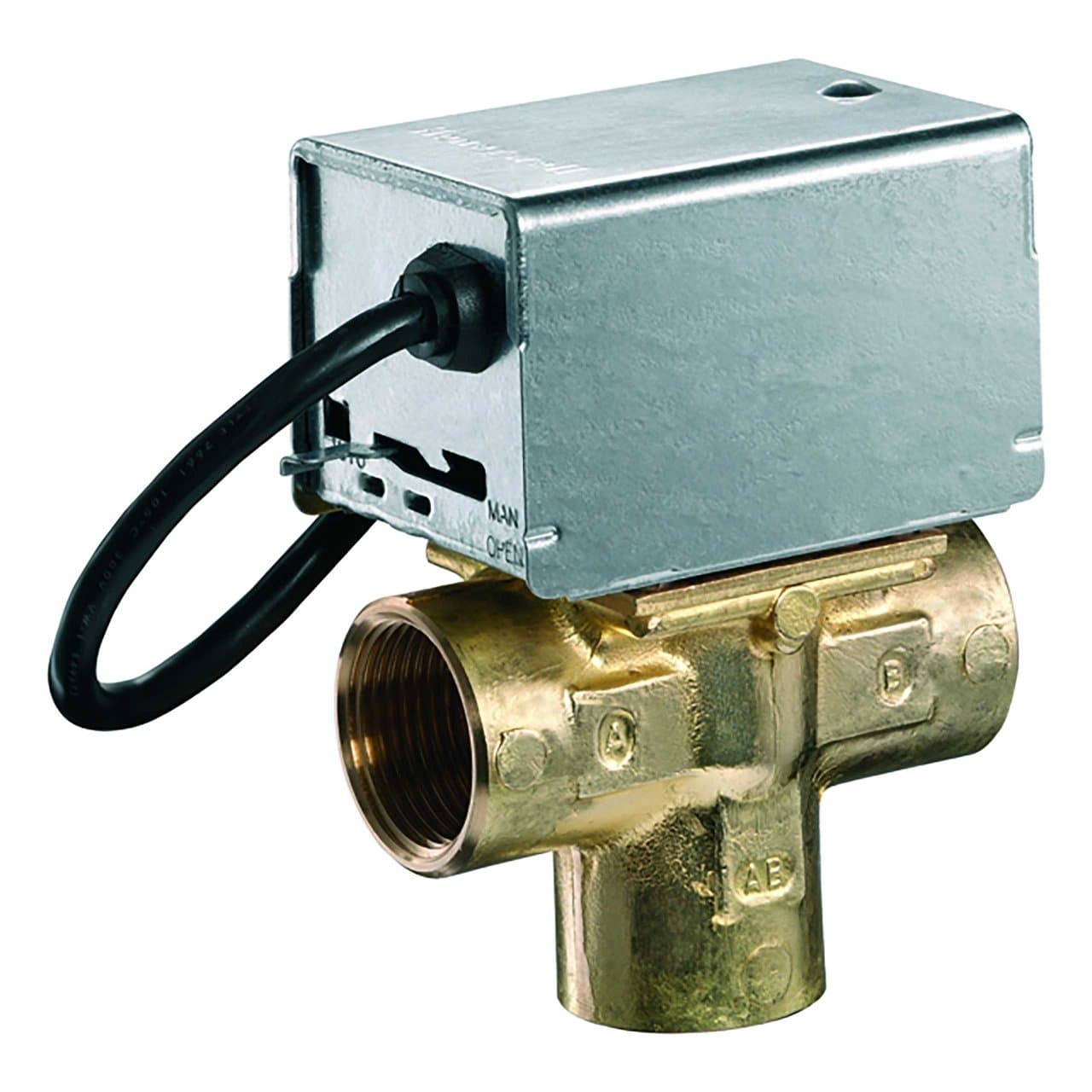

Zawór strefowy z napędem 3-drogowy 3/4"

Zawór strefowy z siłownikiem Resideo V4044C1189/U to zawór przełączający 3-drogowy z gwintowanymi przyłączami wewnętrznymi 3/4", zaprojektowany do automatycznego sterowania rozdziałem wody w instalacjach grzewczych i chłodniczych. Wyposażony jest w elektryczny siłownik 230 V / 50 Hz ze sprężyną powrotną i pracuje w trybie on/off, umożliwiając przekierowanie przepływu między dwoma obiegami hydraulicznymi.

Model ten oferuje Kvs 6,0 i dopuszcza maksymalną różnicę ciśnień 0,69 bar. Mosiężny korpus, bezpośrednie zasilanie 230 V oraz automatyczne działanie sprawiają, że jest to rozwiązanie szczególnie polecane do systemów ogrzewania wodnego, przygotowania ciepłej wody użytkowej oraz innych instalacji hydraulicznych, w których konieczny jest wybór między dwoma drogami przepływu.

Główne cechy Resideo V4044C1189/U

• Marka: Resideo.
• Seria: V4044C.
• Numer katalogowy: V4044C1189/U.
• Typ: zawór strefowy z siłownikiem, przełączający.
• Liczba dróg: 3.
• Praca: on/off.
• Przyłącza: gwint wewnętrzny 3/4".
• Średnica nominalna: DN20.
• Kvs: 6,0.
• Maksymalna różnica ciśnień: 0,69 bar.
• Maksymalne ciśnienie robocze serii: 8,6 bar.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Sterowanie: ON/OFF poprzez sygnał SPST.
• Powrót: sprężynowy.
• Temperatura medium: od 5 do 88 °C.
• Korpus: mosiądz.
• Styk pomocniczy: nie występuje w wersji V4044C.

Zawór przełączający 3-drogowy

Model V4044C1189/U został zaprojektowany do realizacji funkcji przełączania przepływu. Wspólne przyłącze pozwala kierować wodę do jednego lub drugiego odgałęzienia instalacji w zależności od położenia siłownika, co umożliwia automatyczny wybór między dwoma obiegami hydraulicznymi.

Takie rozwiązanie sprawdza się na przykład w instalacjach, w których jedno źródło ciepła ma zasilać naprzemiennie obieg ogrzewania lub obieg przeznaczony do przygotowania ciepłej wody użytkowej. Może być również stosowane w innych kompatybilnych systemach hydraulicznych wymagających automatycznego wyboru jednej z dwóch dróg przepływu.

Przyłącza 3/4" i Kvs 6,0

Oznaczenie V4044C1189/U odnosi się do wersji z gwintowanymi przyłączami wewnętrznymi 3/4". Wydajność hydrauliczna określona jest przez wartość Kvs 6,0, którą należy uwzględnić wraz z wymaganym przepływem i dostępną stratą ciśnienia podczas doboru instalacji.

Resideo podaje dla tej wersji maksymalną różnicę ciśnień 0,69 bar. Przestrzeganie tego limitu jest istotne, aby mechanizm mógł prawidłowo przełączać się między pozycjami.

Siłownik elektryczny 230 V

Zawór wyposażony jest w siłownik przystosowany do pracy przy zasilaniu 230 V AC, 50 Hz. Układ sterowania on/off umożliwia współpracę z termostatami, aquastatami lub innymi urządzeniami kompatybilnymi z sygnałem ON/OFF.

Siłownik elektrycznie przemieszcza element wewnętrzny do jednej z pozycji roboczych i posiada mechaniczny powrót sprężynowy po zaniku zasilania. Takie rozwiązanie zapewnia określoną pozycję spoczynkową bez konieczności stałego zasilania silnika podczas powrotu.

Sterowanie ON/OFF ze sprężyną powrotną

Seria V4044 wykorzystuje mechanizm dwupołożeniowy. Gdy pojawia się zapotrzebowanie, siłownik przestawia element wewnętrzny, zmieniając drogę przepływu wody. Po odłączeniu zasilania sprężyna przywraca zawór do pozycji spoczynkowej.

Takie działanie jest odpowiednie w aplikacjach, w których nie jest wymagana regulacja proporcjonalna przepływu, lecz pełne przełączanie między dwoma obiegami.

Bez wbudowanego styku pomocniczego

Wersja V4044C nie posiada pomocniczego mikroprzełącznika krańcowego. Resideo odróżnia tę gamę od zaworów V4044F, które są wyposażone w styk pomocniczy do sygnalizacji lub współpracy elektrycznej z pompami, kotłami i innymi urządzeniami.

Dlatego V4044C1189/U jest odpowiedni do instalacji, w których wymagane jest wyłącznie hydrauliczne sterowanie przekierowaniem wody za pomocą siłownika, bez dodatkowego sygnału elektrycznego związanego z pozycją końcową zaworu.

Mosiężny korpus do instalacji hydraulicznych

Korpus zaworu wykonano z mosiądzu, materiału powszechnie stosowanego w elementach hydraulicznych przeznaczonych do instalacji grzewczych i klimatyzacyjnych. Kompaktowa konstrukcja pozwala zintegrować w jednym zespole korpus przełączający i siłownik elektryczny.

Resideo określa zakres temperatury medium na od 5 do 88 °C, co jest odpowiednie dla wielu zastosowań ogrzewania i chłodzenia wodnego w granicach wyznaczonych przez producenta.

Maksymalne ciśnienie robocze 8,6 bar

Seria V4044 została zaprojektowana do pracy przy maksymalnym ciśnieniu roboczym 8,6 bar. W przypadku modelu V4044C1189/U granica różnicy ciśnień podana przez Resideo wynosi 0,69 bar.

Oba parametry należy sprawdzić podczas doboru hydraulicznego, ponieważ różnica ciśnień wyższa od dopuszczalnej może wpłynąć na prawidłowe przełączanie i zamykanie zaworu.

Ręczne uruchamianie

Konstrukcja serii V4044 obejmuje mechanizm ręcznego uruchamiania, który umożliwia obsługę zaworu w przypadku braku zasilania elektrycznego. Funkcja ta jest przydatna podczas uruchamiania, napełniania, opróżniania lub kontroli instalacji.

Po przywróceniu zasilania elektrycznego mechanizm ponownie pracuje automatycznie zgodnie z poleceniami systemu sterowania.

Uproszczona konserwacja

Gama V4044 została zaprojektowana tak, aby ułatwić czynności serwisowe. Resideo podaje, że głowicę z siłownikiem można zdemontować lub wymienić bez odłączania przyłączy hydraulicznych korpusu i bez opróżniania obiegu, jeśli interwencja dotyczy wyłącznie siłownika.

Sam silnik można również wymienić przy pozostawionym zamontowanym korpusie zaworu, co skraca czas potrzebny na niektóre naprawy i ogranicza konieczność ingerencji w rurociąg.

Typowe zastosowania

Zawór z siłownikiem Resideo V4044C1189/U może być stosowany w różnych automatycznych systemach hydraulicznych, między innymi:

• domowych instalacjach grzewczych,
• systemach centralnego ogrzewania,
• instalacjach z przygotowaniem ciepłej wody użytkowej,
• przełączaniu między ogrzewaniem a zasobnikiem CWU,
• obiegach hydraulicznych podzielonych na dwa odgałęzienia,
• małych obiektach komercyjnych,
• systemach klimatyzacji wodnej,
• zastosowaniach wymagających 3-drogowego zaworu przełączającego.

Różnice między seriami V4044C i V4044F

W gamie 3-drogowych zaworów strefowych Resideo dostępne są różne konfiguracje. V4044C1189/U oferuje sterowanie on/off 230 V i powrót sprężynowy, ale nie posiada styku pomocniczego.

Wariant V4044F1000/U ma takie same przyłącze 3/4", Kvs 6,0 i maksymalną różnicę ciśnień 0,69 bar, ale dodatkowo wyposażony jest w pomocniczy mikroprzełącznik SPDT. Różnicę tę należy uwzględnić, gdy schemat elektryczny instalacji wymaga potwierdzenia położenia zaworu lub sterowania innymi urządzeniami za pomocą styku krańcowego.

Dane techniczne Resideo V4044C1189/U

• Producent: Resideo.
• Rodzina: V4044C.
• Numer katalogowy: V4044C1189/U.
• Zastosowanie: sterowanie hydrauliczne.
• Typ zaworu: przełączający z siłownikiem.
• Liczba dróg: 3.
• Typ sterowania: on/off.
• Sygnał sterujący: ON/OFF SPST.
• Przyłącze: gwint wewnętrzny.
• Wymiar: 3/4".
• Średnica nominalna: DN20.
• Kvs: 6,0.
• Maksymalna różnica ciśnień: 0,69 bar.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Powrót: sprężynowy.
• Temperatura medium: 5-88 °C.
• Korpus: mosiądz.
• Przyłącza: wewnętrzne gwintowane.
• Styk pomocniczy: nie.
• Ręczne uruchamianie: tak.
• Wymienna głowica z siłownikiem: tak.

Automatyczne sterowanie przepływem między dwoma obiegami

Resideo V4044C1189/U 3-drogowy 3/4" umożliwia automatyzację rozdziału wody między dwoma odgałęzieniami za pomocą prostego i niezawodnego systemu on/off. Kvs 6,0, mosiężny korpus, zasilanie 230 V oraz powrót sprężynowy ułatwiają jego zastosowanie w instalacjach grzewczych i klimatyzacyjnych wymagających zaworu przełączającego z siłownikiem.

Aby zapewnić prawidłowe działanie, należy szczególnie przestrzegać maksymalnej różnicy ciśnień 0,69 bar, zakresu temperatury 5 do 88 °C oraz instrukcji dotyczących podłączenia, orientacji i konserwacji określonych przez Resideo.
