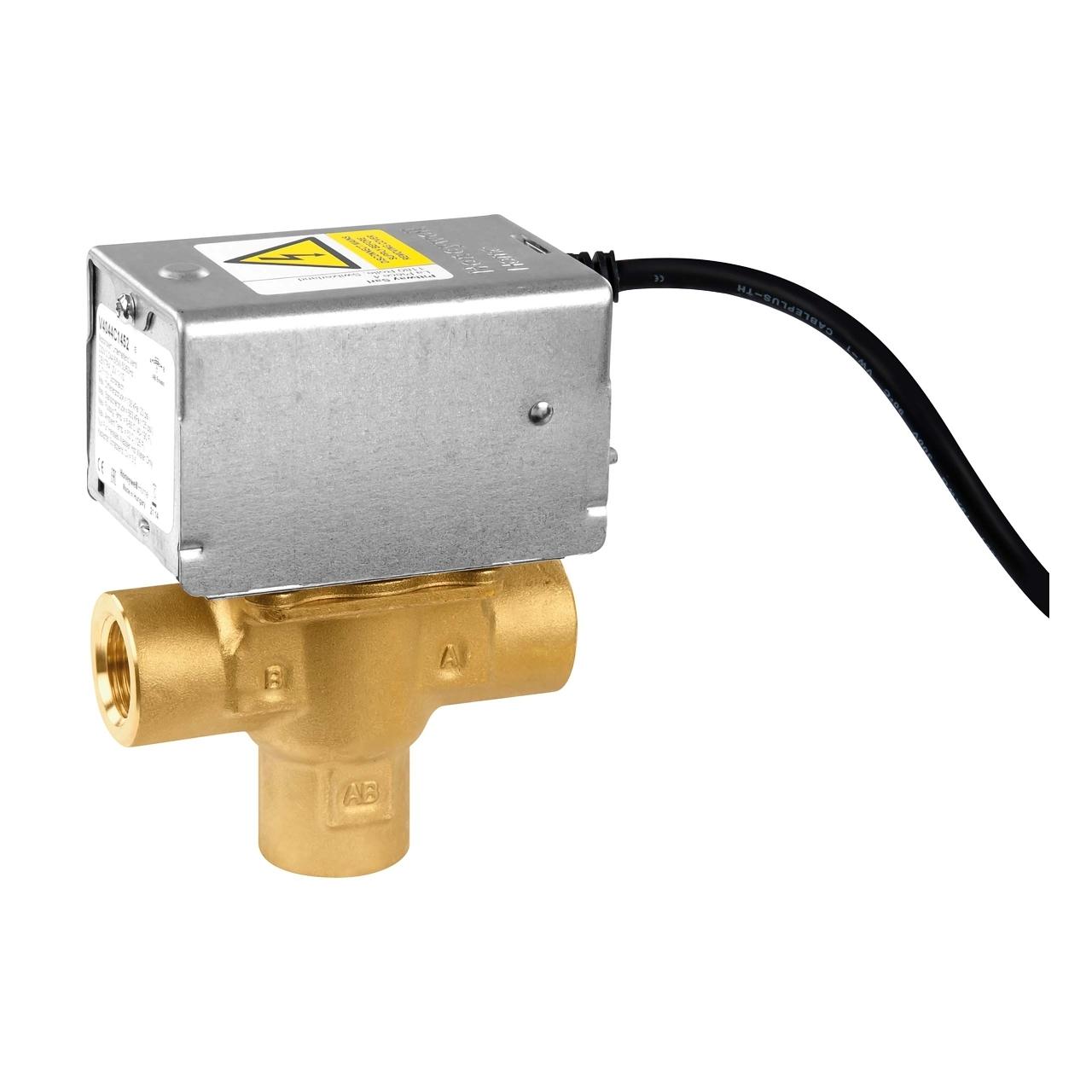

Zawór strefowy z napędem 3-drogowy 3/4"

Przełączający zawór strefowy z napędem Resideo V4044F1000/U to 3-drogowy zawór z gwintowanymi przyłączami żeńskimi BSPP 3/4", zaprojektowany do automatycznego sterowania i przekierowywania przepływu ciepłej lub zimnej wody w instalacjach grzewczych i chłodniczych. Wyposażony jest w elektryczny siłownik 230 V, powrót sprężynowy oraz styk pomocniczy SPDT, dzięki czemu szczególnie dobrze sprawdza się w systemach domowych i małych instalacjach komercyjnych wymagających przełączania przepływu wody między dwoma obiegami.

Ta wersja serii V4044F oferuje wartość Kvs 6,0, maksymalne ciśnienie robocze 8,6 bar oraz maksymalną różnicę ciśnień zamknięcia 0,69 bar. Kompaktowa konstrukcja, korpus z mosiądzu oraz możliwość wymiany głowicy z napędem bez demontażu korpusu hydraulicznego ułatwiają zarówno montaż, jak i późniejsze czynności serwisowe.

Główne cechy Resideo V4044F1000/U

• Marka: Resideo.
• Seria: V4044F.
• Referencja: V4044F1000/U.
• Typ: przełączający zawór strefowy z napędem.
• Liczba dróg: 3.
• Praca: on/off, 2 pozycje.
• Przyłącze: gwint żeński BSPP 3/4".
• Średnica nominalna: DN20.
• Kvs: 6,0.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Powrót: sprężynowy.
• Styk pomocniczy: SPDT.
• Maksymalne ciśnienie robocze: 8,6 bar.
• Maksymalna różnica ciśnień zamknięcia: 0,69 bar.
• Temperatura medium: od 5 do 88 °C.
• Nominalny czas pracy: około 30 sekund.
• Pobór mocy: 9,6 VA.
• Natężenie: około 0,04 A.
• Długość przewodu: 1 m.
• Ręczne uruchamianie: tak.
• Materiał korpusu: mosiądz.

3-drogowy zawór przełączający do instalacji hydraulicznych

Resideo V4044F1000/U został zaprojektowany do przełączania przepływu między drogami AB-A i AB-B. W przeciwieństwie do zaworu mieszającego jego główną funkcją jest kierowanie wody z drogi wspólnej do jednego z dwóch dostępnych obiegów, zależnie od zapotrzebowania instalacji.

Taka konfiguracja pozwala stosować go w instalacjach grzewczych lub chłodniczych, gdzie konieczne jest automatyczne przełączanie przepływu między dwoma obiegami. Może być używany na przykład do obsługi różnych stref, obiegów hydraulicznych lub odbiorników końcowych w systemach zgodnych z jego 3-drogową konfiguracją.

Siłownik elektryczny 230 V z powrotem sprężynowym

Zintegrowany siłownik pracuje przy zasilaniu 230 V AC, 50 Hz. Mechanizm napędowy przestawia zawór do wymaganej pozycji po podaniu zasilania i wykorzystuje powrót sprężynowy, aby wrócić do pozycji spoczynkowej po zaniku sygnału elektrycznego.

Zasada ta umożliwia współpracę zaworu z termostatami, aquastatami i innymi kompatybilnymi układami regulacji on/off. Resideo podaje dla tego modelu pobór mocy około 9,6 VA oraz natężenie około 0,04 A.

Zintegrowany styk pomocniczy SPDT

Główną różnicą serii V4044F względem niektórych wersji V4044C jest zastosowanie pomocniczego mikroprzełącznika SPDT. Styk ten pozwala wykorzystać pozycję zaworu jako sygnał do sterowania innymi elementami instalacji.

Może być używany na przykład do uruchamiania pompy, kotła lub innego urządzenia po wykonaniu przez zawór wymaganej operacji. Resideo określa obciążalność styku pomocniczego na 2,2 A przy 220-240 V AC i 50 Hz.

Gwintowane przyłącza żeńskie 3/4"

Model V4044F1000/U wykorzystuje wewnętrzne przyłącza BSPP 3/4", odpowiadające średnicy nominalnej DN20. Taki format ułatwia montaż za pomocą standardowych połączeń gwintowanych stosowanych w instalacjach grzewczych i klimatyzacyjnych.

Model ma wartość Kvs 6,0, która określa jego wydajność hydrauliczną i powinna być uwzględniona przy doborze instalacji wraz z wymaganym przepływem i dostępną różnicą ciśnień.

Ciśnienie robocze i wydajność hydrauliczna

Zawór dopuszcza maksymalne ciśnienie statyczne 8,6 bar. Dla tej wersji 3/4" Resideo określa maksymalną różnicę ciśnień zamknięcia 0,69 bar.

Wartości te należy uwzględnić podczas projektowania i uruchamiania obiegu, aby zapewnić prawidłowe przełączanie między obiema drogami oraz właściwą pracę przez cały okres eksploatacji.

Do ciepłej i zimnej wody

V4044F1000/U jest przeznaczony do hydronicznego sterowania ciepłą lub zimną wodą w systemach grzewczych i chłodniczych. Zakres temperatury medium wynosi od 5 do 88 °C.

Resideo dopuszcza również stosowanie wody lub mieszanin wody z glikolem, zgodnych z wymaganiami dla tego typu obiegów. Jakość wody i stężenie medium muszą pozostawać w granicach określonych przez producenta.

Przełączanie w około 30 sekund

Zawór wykorzystuje dwupozycyjny system napędu i realizuje przekierowanie przepływu w nominalnym czasie około 30 sekund. Takie płynne działanie umożliwia kontrolowane przejście między dwoma obiegami hydraulicznymi.

Mechanizm został zaprojektowany do pracy cyklicznej i reaguje na polecenia układu regulacji, gdy zmienia się zapotrzebowanie na ogrzewanie lub chłodzenie.

Zintegrowane ręczne uruchamianie

Zawór posiada dźwignię ręcznego uruchamiania, która umożliwia obsługę mechanizmu przy braku zasilania elektrycznego. Funkcja ta jest szczególnie przydatna podczas napełniania, opróżniania, uruchamiania lub sprawdzania instalacji.

Po przywróceniu zasilania mechanizm wraca do automatycznej pracy przewidzianej przez siłownik i układ sterowania.

Mosiężny korpus i trwałe materiały

Korpus hydrauliczny Resideo V4044F1000/U wykonano z mosiądzu. Gniazdo również jest z mosiądzu, natomiast trzpień wykonano ze stali nierdzewnej. Element zamykający jest z NBR, a uszczelnienia z EPDM.

Pokrywa i podstawa siłownika są wykonane z ocynkowanej stali, zapewniając ochronę mechaniczną zespołu elektrycznego i mechanizmu napędowego.

Uproszczona konserwacja siłownika

Konstrukcja serii V4044 umożliwia demontaż lub wymianę kompletnej głowicy z napędem bez odłączania przyłączy hydraulicznych korpusu zaworu i bez opróżniania instalacji. Sam silnik można również wymienić bez zdejmowania korpusu hydraulicznego.

Takie rozwiązanie upraszcza czynności serwisowe, gdy interwencja dotyczy wyłącznie siłownika, ograniczając zakres prac na rurach instalacji.

Kompaktowy montaż

Resideo zaprojektowało gamę V4044 jako kompaktową, aby ułatwić jej integrację w instalacjach domowych i małych systemach komercyjnych. Model jest dostarczany z przewodem przyłączeniowym o długości 1 metra, co ułatwia podłączenie do układu regulacji.

Podczas montażu należy zachować układ dróg, kierunek przepływu wskazany przez producenta oraz dopuszczone pozycje instalacyjne. Ponadto siłownik powinien być chroniony przed warunkami środowiskowymi niezgodnymi z jego specyfikacją.

Zastosowania zaworu Resideo V4044F1000/U

• Domowe instalacje grzewcze.
• Małe instalacje komercyjne.
• Hydroniczne systemy chłodzenia.
• Sterowanie ciepłą i zimną wodą.
• Instalacje grzewcze podzielone na strefy.
• Automatyczne przełączanie przepływu między dwoma obiegami.
• Systemy z grzejnikami lub odbiornikami hydraulicznymi.
• Zastosowania z kompatybilnymi klimakonwektorami.
• Instalacje wymagające styku pomocniczego do koordynacji innych urządzeń.

Dane techniczne Resideo V4044F1000/U

• Producent: Resideo.
• Seria: V4044F.
• Referencja: V4044F1000/U.
• Zastosowanie: sterowanie hydroniczne.
• Typ: motoryczny zawór strefowy przełączający.
• Liczba dróg: 3.
• Sterowanie: 2 pozycje, on/off.
• Konfiguracja przepływu: AB-A / AB-B.
• Przyłącze: wewnętrzne BSPP.
• Rozmiar: 3/4".
• Średnica nominalna: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Pobór mocy: 9,6 VA.
• Natężenie: 0,04 A.
• Powrót: sprężynowy.
• Styk pomocniczy: SPDT.
• Obciążalność styku pomocniczego: 2,2 A przy 220-240 V AC, 50 Hz.
• Maksymalne ciśnienie statyczne: 8,6 bar.
• Maksymalna różnica ciśnień zamknięcia: 0,69 bar.
• Temperatura medium: 5-88 °C.
• Maksymalna temperatura otoczenia: 52 °C.
• Wilgotność względna pracy: 5-95%, bez kondensacji.
• Nominalny czas pracy: 30 sekund.
• Długość przewodu: 1 m.
• Materiał korpusu: mosiądz.
• Materiał gniazda: mosiądz.
• Materiał trzpienia: stal nierdzewna.
• Element zamykający: NBR.
• Uszczelnienia: EPDM.
• Pokrywa i podstawa siłownika: stal ocynkowana.
• Ręczne otwieranie: tak.

Automatyczne sterowanie przepływem między dwoma obiegami

3-drogowy motoryczny zawór Resideo V4044F1000/U 3/4" łączy w jednym zespole zawór przełączający, siłownik elektryczny 230 V, powrót sprężynowy oraz styk pomocniczy SPDT. Jego Kvs 6,0 i gwintowane żeńskie przyłącza ułatwiają integrację w systemach grzewczych i chłodniczych, które wymagają automatycznego przełączania przepływu między dwoma gałęziami.

Możliwość ręcznego uruchamiania oraz wymiany głowicy z napędem bez demontażu korpusu hydraulicznego ułatwia uruchomienie i konserwację. Aby zapewnić prawidłową pracę, należy przestrzegać warunków ciśnienia, temperatury, podłączenia elektrycznego i montażu określonych przez Resideo.
